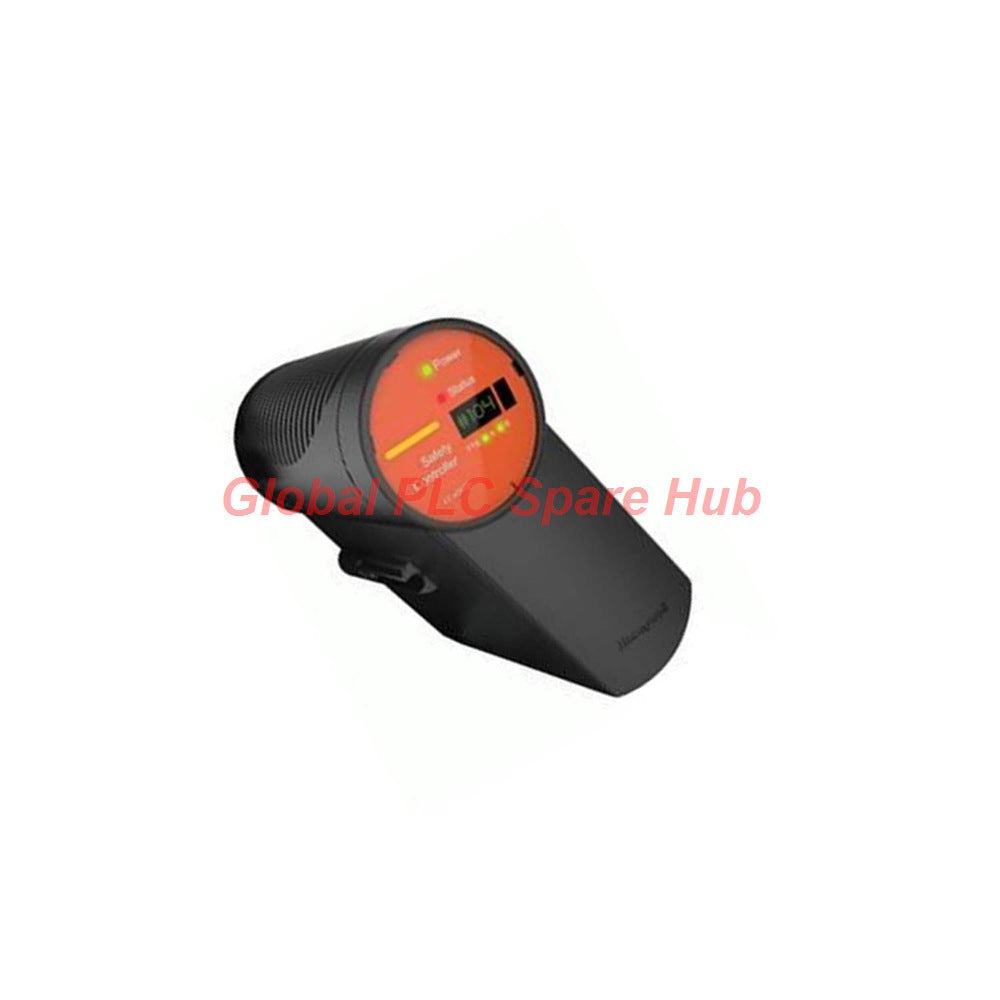

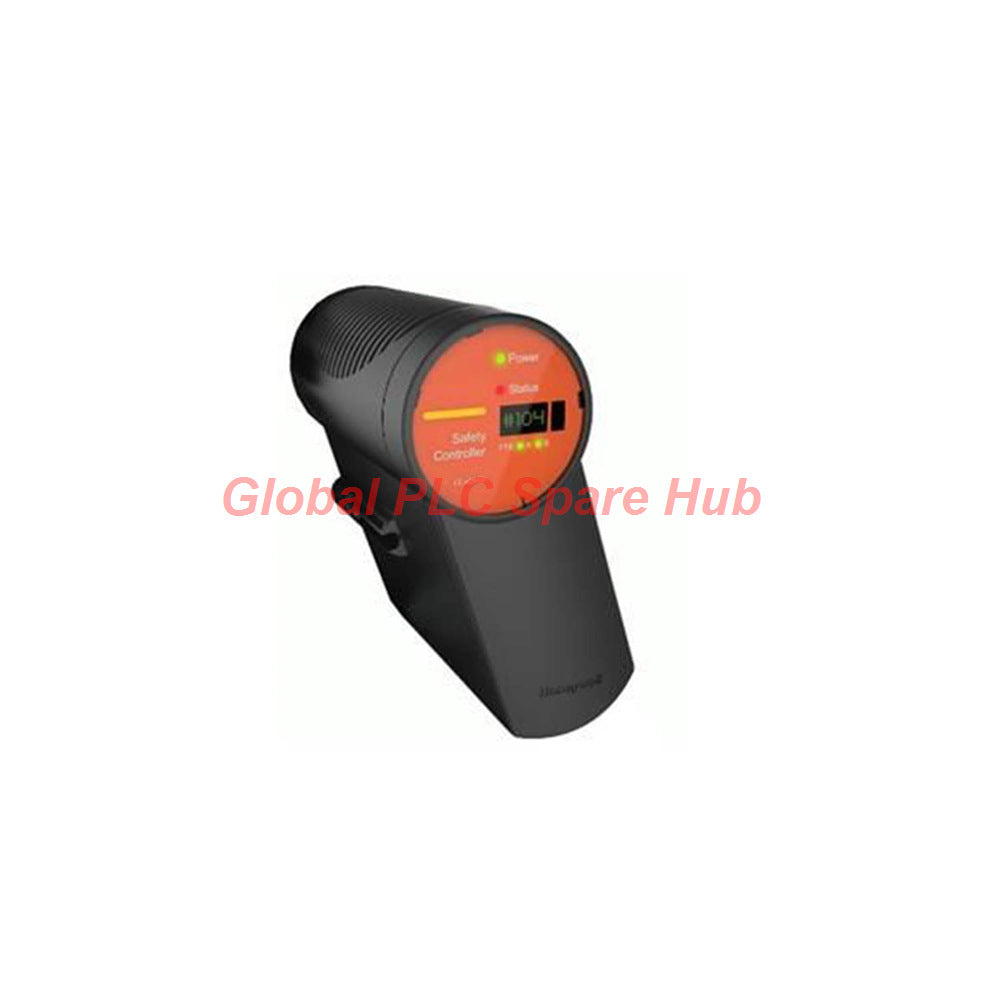

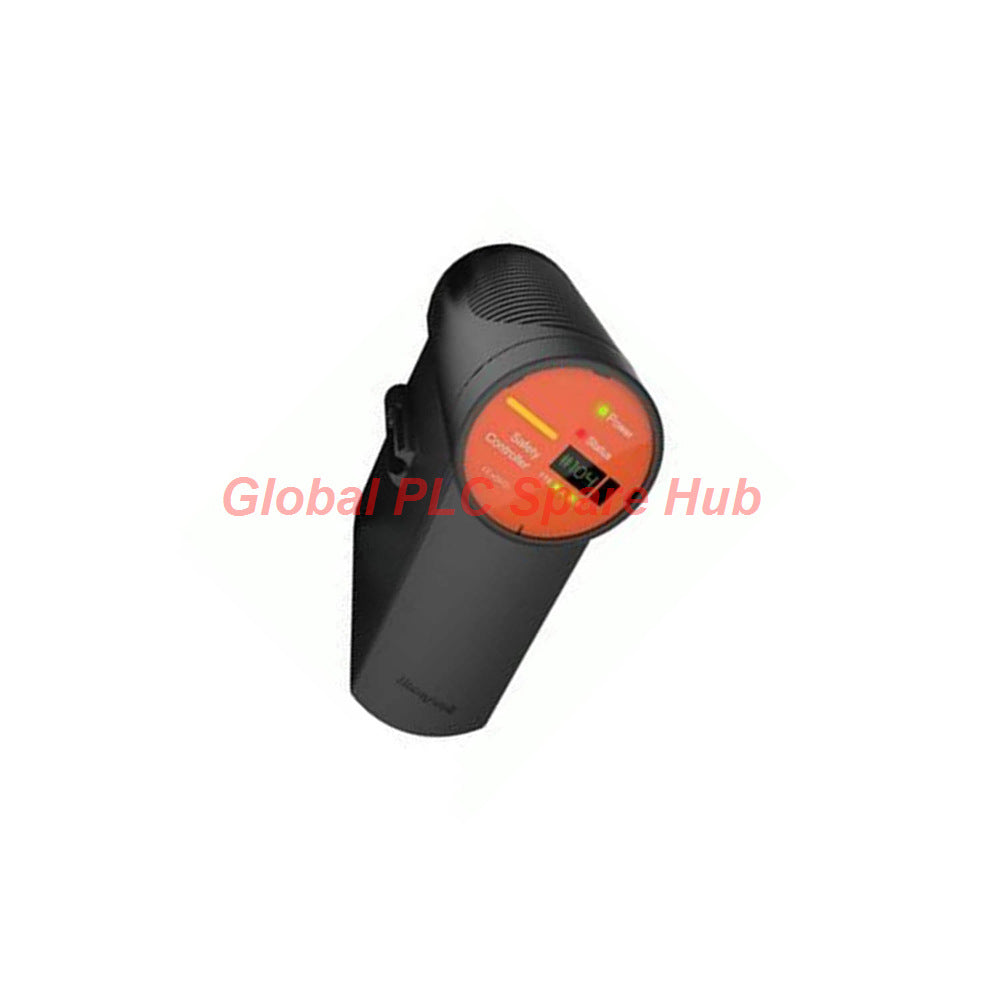

FC-RUSIO-334 وحدة الإدخال/الإخراج التسلسلية الشاملة عن بعد من هانيويل جديدة

مقدمة المنتج

• يعمل FC-RUSIO-334 كوحدة إدخال/إخراج تسلسلي عالمية عن بعد عالية الكثافة.
• إنه يربط بسلاسة البيانات الحسية على مستوى الحقل بأنظمة التحكم الإشرافي من Honeywell.
• تدعم هذه الوحدة مزيجًا هجينًا من الإشارات الرقمية والتناظرية ضمن بصمة مدمجة واحدة.
• مصمم لتحقيق أقصى قدر من التوفر، يستخدم FC-RUSIO-334 عزلًا جلفانيًا عاليًا للحماية.
• ننصح فرق الهندسة بالرجوع إلى الدليل الفني الرسمي لبروتوكولات مطابقة المعاوقة المحددة.

المواصفات الفنية

• العلامة التجارية: Honeywell
• الموديل: FC-RUSIO-334
• نوع المنتج: وحدة إدخال/إخراج تسلسلي عالمية عن بعد
• مدخل الطاقة: 24 فولت تيار مستمر ±10%
• الطاقة القصوى: 15 واط (التيار الداخل الأقصى 3.5 أمبير)
• الاتصال التسلسلي: أربعة منافذ RS-485 مستقلة (1200 إلى 115200 بت في الثانية)
• المدخلات الرقمية: 16 قناة (0-30 فولت تيار مستمر، معاوقة 5 كيلوأوم)
• المخرجات الرقمية: 8 قنوات تعتمد على المرحلات (2 أمبير @ 30 فولت تيار مستمر / 0.5 أمبير @ 125 فولت تيار متردد)
• المدخلات التناظرية: 8 قنوات (دقة 16 بت، دقة ±0.1%)
• المخرجات التناظرية: 4 قنوات (أوضاع جهد/تيار قابلة للتحديد)
• حماية العزل: عزل 1500 فولت تيار مستمر من الحقل إلى وحدة التحكم
• الأبعاد الفيزيائية: 144 × 73 × 104 مم
• وزن الوحدة: حوالي 0.50 كجم

رؤية Global PLC Spare HUB

• يُظهر تقييمنا أن FC-RUSIO-334 استثنائي لترقيات البنية الموزعة.
• على عكس الوحدات ذات الوظيفة الثابتة، يتعامل FC-RUSIO-334 مع معاوقات الإشارة المتغيرة دون مكيفات خارجية.
• توفر دقة 16 بت في المسارات التناظرية البيانات الدقيقة اللازمة لحلقات PID عالية الدقة.
• بالنسبة للمرافق التي تنتقل إلى الإدخال/الإخراج عن بعد، فإنها تقلل من المساحة داخل صناديق التوصيل الميدانية.

ملائمة وتطبيق المعدات

• أنظمة التحكم الموزعة (DCS): مثالية لـ Experion PKS والبنى المتعلقة بالسلامة.
• مرافق النفط والغاز: مناسبة لمراقبة رؤوس الآبار عن بعد وحزامات نقل الحضانة.
• توليد الطاقة: جمع البيانات للتحكم في الغلايات المساعدة ومقاييس التزامن.
• الحصول على البيانات الصناعية: تجميع الإشارات عالية الدقة في بيئات EMI الصاخبة.

التركيب والتشخيص والصيانة

• قم بتركيب FC-RUSIO-334 بإحكام على قضبان DIN القياسية داخل أغلفة محمية من التداخل الكهرومغناطيسي.
• استخدم كابلات زوجية مجدولة محمية لجميع تشغيلات اتصالات RS-485.
• تسمح مؤشرات الحالة المدمجة بالتشخيص السريع للأجهزة وفحص سلامة الحلقة.
• تضمن إمكانية التبديل الساخن أن استبدال الوحدة لا يعطل ناقل الاتصال النشط.

لوجستيات الشحن والضمان

• قائمة الحزمة: 1 × Honeywell FC-RUSIO-334 جديد تمامًا (تعبئة صناعية أصلية).
• تغطية الضمان: ضمان شامل لمدة 12 شهرًا من تاريخ الإرسال.
• التسليم السريع: شحن عالمي عبر FedEx أو UPS أو DHL.
• وقت المعالجة: يتم إرسال الوحدات عادةً في غضون 24 إلى 48 ساعة.

دليل الشراء والاختيار

• تحقق من أن نسبة قنوات الإدخال/الإخراج 16:8:8:4 تتوافق مع متطلبات موقعك البعيد المحددة.
• تأكد من أن ميزانية الطاقة 24VDC في الرف البعيد يمكن أن تستوعب ذروة السحب البالغة 15 واط.
• طابق دائمًا معدل الباود المكون لـ FC-RUSIO-334 مع إعدادات وحدة التحكم الرئيسية لديك.

الأسئلة المتكررة (FAQ)

• السؤال: كيف تعمل دقة 16 بت على تحسين التحكم في FC-RUSIO-334؟
• الإجابة: يسمح عمق البت الأعلى باكتشاف زيادة أصغر بكثير، وهو أمر بالغ الأهمية لحلقات الضغط أو درجة الحرارة الحساسة.
• السؤال: ما هو السبب الرئيسي لفشل اتصال RS-485 في هذه الوحدة؟
• الإجابة: تُظهر التجربة أن الإنهاء غير الصحيح لـ 120 أوم أو تجاوز أطوال الأقسام غالبًا ما يسبب انعكاس الإشارة ومهل زمنية.
• السؤال: هل يمكنني استخدام مخرجات المرحلات للتبديل عالي التردد؟
• الإجابة: لا، مخرجات المرحلات أفضل للإشارات الحالة؛ استخدم مرحلات الحالة الصلبة الخارجية لمتطلبات النبض عالية التردد.
• السؤال: هل تتطلب هذه الوحدة تأريضًا خاصًا لبيئات الحقول الصاخبة؟
• الإجابة: نعم، ضمان تأريض إطار الوحدة بالناقل المشترك للخزانة أمر حيوي لكفاءة عزل 1500VDC.
• السؤال: هل FC-RUSIO-334 متوافق مع شبكات RS-485 غير التابعة لـ Honeywell؟
• الإجابة: نعم، يدعم بروتوكولات المسلسل الصناعية القياسية، مما يجعله متعدد الاستخدامات للتكامل مع أنظمة الطرف الثالث.
