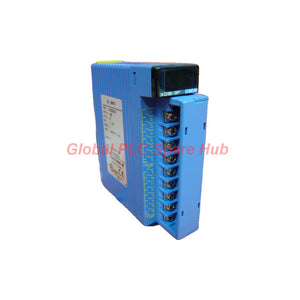

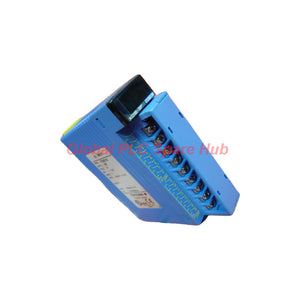

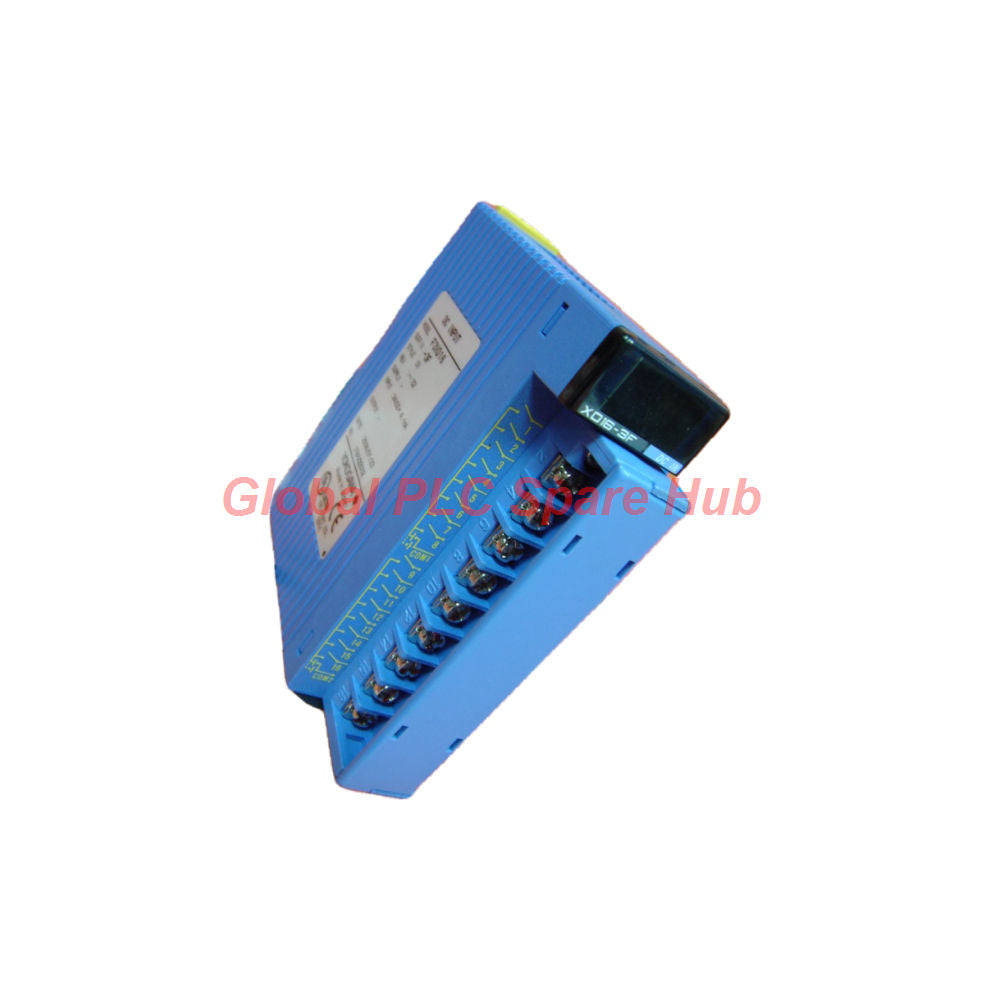

وحدة إدخال تيار مستمر 16 نقطة F3XD16-3F من سلسلة Yokogawa F3 للتحكم

F3XD16-3F | وحدة دخل تيار مستمر من سلسلة Yokogawa F3

تُعد وحدة Yokogawa F3XD16-3F وحدة دخل رقمي ذات 16 نقطة مصممة لاستقبال إشارات تيار مستمر بجهد 24 فولت من الأجهزة الميدانية ونقل حالاتها إلى نظام تحكم متوافق. يدعم تصميم الدخل من نوع (Sink/Source) واجهات الإشارات المنفصلة الصناعية، بينما يعمل عزل الكوبلر الضوئي (Photocoupler) على فصل دوائر الدخل عن المنطق الداخلي للوحدة.

بالنسبة للتطبيقات التي تتطلب ترشيح دخل قابل للتهيئة، تدعم الوحدة خمسة إعدادات لزمن أخذ العينات: دائماً (0 ميكروثانية)، 62.5 ميكروثانية، 250 ميكروثانية، 1 مللي ثانية، و16 مللي ثانية. يمكن تهيئة أخذ عينات الدخل لتحقيق التوازن بين سرعة الاستجابة واستقرار الإشارة وفقاً لخصائص إشارة الحقل ومتطلبات التحكم.

01 | واجهة الإشارة وحدود التشغيل

02 | تهيئة أخذ عينات الدخل والمقاطعة (Interrupt)

توفر وحدة F3XD16-3F فترات أخذ عينات قابلة للتهيئة لكل من انتقالات الحالة من الإيقاف إلى التشغيل ومن التشغيل إلى الإيقاف. تؤثر الفترة المحددة على مدى سرعة التعرف على حالة الدخل وكيفية التعامل مع تذبذبات الإشارة قصيرة المدى.

• دائماً (0 ميكروثانية): اختر هذا الإعداد عندما يتطلب التطبيق أقصر فترة أخذ عينات متاحة، رهناً بسلوك المعالجة الفعلي للنظام.
• 62.5 ميكروثانية أو 250 ميكروثانية: فكر في هذا الإعداد للإشارات المنفصلة السريعة نسبياً عندما توفر توصيلات الحقل ومصدر الإشارة مناعة كافية ضد الضوضاء.
• 1 مللي ثانية: خيار عملي للعديد من إشارات التحكم ذات الأغراض العامة.
• 16 مللي ثانية: فكر في هذا الإعداد للإشارات الأبطأ حيث قد يساعد الترشيح الإضافي في رفض التذبذبات الطفيفة.
• إعداد المقاطعة لكل نقطة: يمكن تحديد وظيفة المقاطعة بشكل فردي لكل نقطة دخل. تحقق من تهيئة وحدة التحكم ومتطلبات التطبيق قبل الاعتماد على المنطق المعتمد على المقاطعات.

اختر فترة أخذ العينات بناءً على عرض نبضة الإشارة، وتكرار الانتقال المتوقع، وبيئة التوصيلات، واستجابة التحكم المطلوبة. قد تؤدي الفترة الأطول إلى قمع الاضطرابات الطفيفة، ولكنها قد تمنع أيضاً التعرف على النبضات القصيرة.

03 | المعدات النموذجية وسيناريوهات التطبيق

ملاحظة تطبيقية: هذه حالات استخدام تمثيلية لواجهة دخل تيار مستمر ذات 16 نقطة، وليست تأكيداً على إمكانية توصيل كل جهاز ميداني بشكل مباشر. تحقق من قطبية الإشارة، ونوع المخرج، والتوصيلات المشتركة، ومستويات الجهد، وأي واجهة توصيل مطلوبة قبل التركيب. لا تستخدم وحدة دخل قياسية كبديل لنظام دخل أمان معتمد.

04 | التركيب، التشغيل، والصيانة

1. تأكيد توافق النظام. تحقق من وحدة تحكم Yokogawa أو منصة الإدخال/الإخراج، وترتيب القاعدة أو التركيب، وموضع الوحدة، والتهيئة المدعومة مقابل دليل الأجهزة المطبق.
2. التحقق من إمداد الحقل. تأكد من أن إمداد الدخل يظل ضمن نطاق 20.4–26.4 فولت تيار مستمر في ظل ظروف الحمل الفعلية.
3. التحقق من التجميع المشترك. تستخدم الوحدة مجموعتين من ثماني نقاط دخل لكل ترتيب مشترك. راجع مخطط التوصيلات وتأكد من مطابقة توصيلات الجهاز الميداني لتهيئة (Sink/Source) المطلوبة.
4. فحص التوصيلات الطرفية. أحكم ربط الأطراف اللولبية M3.5 بعزم الدوران المحدد من قبل الشركة المصنعة. تحقق من حجم الموصل، والقطبية، والعزل، وتخفيف الشد.
5. ضبط وقت أخذ العينات. قم بتهيئة فترة أخذ العينات المطلوبة لكل اتجاه انتقال وفقاً للتطبيق. اضبط سلوك المقاطعة لكل نقطة فقط عند الحاجة.
6. اختبار جميع نقاط الدخل. قم بتشغيل كل جهاز ميداني متصل وقارن الإشارة المادية بحالة دخل وحدة التحكم عبر الإنترنت. قم بتضمين انتقالات التشغيل والإيقاف في الاختبار.
7. توثيق الأساسيات. سجل تخصيصات النقاط، والتوصيلات المشتركة، وإعدادات أخذ العينات، ونتائج التشغيل لدعم عزل الأعطال مستقبلاً.

05 | التشخيص وعزل الأعطال

تقوم F3XD16-3F بجمع حالات الدخل المنفصلة. وبالتالي تعتمد قيمتها التشخيصية على حالة الدخل المرئية للوحدة، وبرنامج وحدة التحكم أو الهندسة، ودائرة الحقل الخارجية. لا تفترض أنها تحدد بشكل مستقل كل خطأ في التوصيلات أو فشل في المستشعر.

• الدخل يظل في حالة إيقاف (OFF): قس الجهد عند طرف الدخل ذي الصلة أثناء تنشيط الجهاز الميداني. تحقق من مخرج المستشعر، والإمداد، والتوصيل المشترك، والقطبية، واستمرارية الطرف.
• الدخل يظل في حالة تشغيل (ON): ابحث عن دائرة قصر، أو توصيلات مشتركة غير صحيحة، أو تلامس عالق، أو جهد متبقي من الجهاز المتصل.
• تغيرات الدخل المتقطعة: افحص الأطراف المفكوكة، وممارسات التأريض والتوجيه، والتداخل الكهربائي، وما إذا كانت فترة أخذ العينات المختارة مناسبة.
• فقدان النبضات القصيرة: تحقق من مدة النبضة وإعدادات أخذ العينات. تأكد من أن مسح وحدة التحكم، وتهيئة المقاطعة، ومنطق التطبيق يمكنهم التقاط الحدث.
• فشل عدة نقاط معاً: افحص المشترك (Common)، وإمداد الحقل، وتوصيلات الأطراف، وتركيب الوحدة قبل افتراض وجود فشل في عدة مستشعرات فردية.

قبل استبدال الوحدة، قارن جهد الطرف الميداني بحالة الدخل المبلغ عنها في وحدة التحكم. إذا كان الجهد صحيحاً ولكن الحالة لا تنعكس في وحدة التحكم، فافحص التهيئة، والتوصيلات المشتركة، وتركيب الوحدة، وتشخيصات النظام. اتبع إجراءات عزل الأعطال والسلامة الكهربائية الخاصة بالشركة المصنعة للمعدات أثناء الاختبار.

06 | رؤية Global PLC Spare HUB

في لوحة تحكم الآلة، قد تجمع وحدة دخل ذات 16 نقطة إشارات مفتاح النهاية، والمستشعر الكهروضوئي، وإشارات جاهزية الآلة. إذا فقدت نبضة مستشعر سريعة، فقد لا يؤدي استبدال وحدة الدخل فوراً إلى حل المشكلة. يجب فحص عرض النبضة، وفترة أخذ العينات، وجودة التوصيلات، ومعالجة وحدة التحكم معاً.

لاستكشاف الأخطاء وإصلاحها، ابدأ بثلاث قياسات: الجهد عند طرف الدخل، وحالة الدخل التي تبلغ عنها وحدة التحكم، وتوقيت إشارة الحقل. يساعد هذا النهج في تمييز مشكلة الجهاز الميداني عن مشكلات التوصيلات أو التهيئة أو مستوى الوحدة.

عند شراء بديل، طابق الطراز الكامل ورمز اللاحقة، وتأكد من منصة الإدخال/الإخراج المضيفة، وراجع ترتيب الأطراف وسلوك الإشارة المكون. تقلل هذه الفحوصات من مخاطر تركيب وحدة تتناسب فيزيائياً ولكنها لا تلبي المتطلبات الكهربائية أو متطلبات التهيئة للنظام.

07 | الطلب، الضمان، والشحن

• المنتج: وحدة دخل تيار مستمر Yokogawa F3XD16-3F
• الحالة: تأكد من حالة المخزون وحالة تغليف المصنع مع فريق المبيعات قبل الطلب.
• الضمان: ضمان لمدة 12 شهراً، خاضع لشروط وأحكام ضمان البائع.
• طرق الشحن: FedEx وUPS وDHL، خاضعة للوجهة وتوفر الخدمة.
• الإرسال: الهدف هو الإرسال خلال 24–48 ساعة بعد تأكيد الطلب، رهناً بتوفر المخزون، وتصفية الدفع، ومعالجة الطلب.
• قبل الشراء: قدم رقم الطراز الكامل وتفاصيل النظام المضيف للتحقق من التوافق والحصول على عرض أسعار.

08 | الأسئلة الشائعة

س1. كيف يمكنني التأكد من أن F3XD16-3F مناسبة لنظام Yokogawa الحالي الخاص بي؟

تحقق من طراز وحدة التحكم ومنصة الإدخال/الإخراج، وقائمة الوحدات المدعومة، وترتيب التركيب، ووثائق برامج التهيئة. أرسل طراز النظام الكامل ولاحقة الوحدة إلى المورد إذا كان التوافق غير مؤكد.

س2. ماذا يجب أن أفحص إذا كان مخرج المستشعر 24 فولت تيار مستمر ولكن الدخل لا يعمل (ON)؟

قس الجهد مباشرة عند طرف الوحدة أثناء تنشيط المستشعر. تأكد من أن الجهد يلبي عتبة حالة التشغيل، وأن التيار كافٍ، وأن توصيلات المشترك و(Sink/Source) صحيحة. إمداد 24 فولت اسمي وحده لا يضمن إشارة دخل صالحة.

س3. هل إعداد أخذ العينات 16 مللي ثانية مناسب للعد عالي السرعة؟

قد يكون غير مناسب للنبضات القصيرة أو المتكررة لأن فترة أخذ العينات يمكن أن تمنع التعرف على الانتقالات. لعد النبضات أو التقاط الأحداث السريعة، قم بتقييم مدة الإشارة والتكرار المطلوب، ثم تحقق مما إذا كانت وحدة الدخل هذه والنظام المضيف يلبيان متطلبات توقيت التطبيق.

س4. هل يمكن للوحدة تحديد سلك مقطوع أو مستشعر ميداني فاشل بنفسها؟

لا تفترض أنها توفر كشفاً مخصصاً للسلك المقطوع أو فشل المستشعر. تبلغ الوحدة في المقام الأول عن حالات الدخل المنفصلة. قد تكون هناك حاجة إلى إشراف إضافي على الدائرة، أو منطق وحدة التحكم، أو أجهزة ميدانية متوافقة للتمييز بين مستشعر فاشل وحالة إيقاف (OFF) شرعية.

س5. ما المعلومات التي يجب أن أقدمها عند طلب عرض أسعار لقطعة بديلة؟

قدم رقم القطعة الكامل F3XD16-3F، وطراز وحدة التحكم المضيفة أو منصة الإدخال/الإخراج، والكمية المطلوبة، ووجهة التسليم، وأي قيود تتعلق بالأطراف أو التوصيلات. إذا أمكن، قم بتضمين صورة واضحة لملصق الوحدة الحالية للمساعدة في التحقق من اللاحقة وتجنب طلب نوع غير متوافق.

ملخص المرجع التقني

تُعد Yokogawa F3XD16-3F وحدة دخل تيار مستمر بجهد 24 فولت، ذات 16 نقطة معزولة بالكوبلر الضوئي، وتدعم (Sink/Source) مع فترات أخذ عينات قابلة للتهيئة وإعدادات مقاطعة لكل نقطة. تعتمد ملاءمتها على توافق النظام المضيف، وخصائص إشارة الحقل، والتوصيل المشترك الصحيح. تحقق من تفاصيل التركيب والتهيئة مقابل الوثائق الرسمية للنظام المحدد.
