وحدة إدخال بجهد 200–240 فولت تيار متردد F3XA08-2N من يوكوجاوا

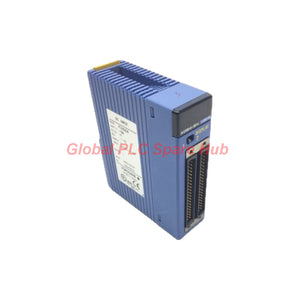

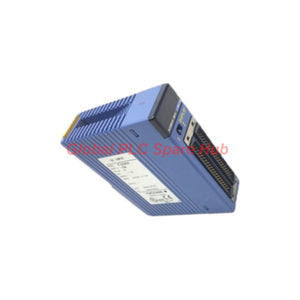

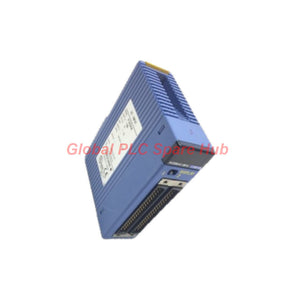

Yokogawa F3XA08-2N — وحدة إدخال جهد تيار متردد بـ 8 نقاط

تُعد وحدة Yokogawa F3XA08-2N وحدة إدخال جهد تيار متردد (AC) ذات ثماني نقاط، مصممة لجمع إشارات التيار المتردد المنفصلة في أنظمة التحكم المنطقي القابل للبرمجة (PLC) من Yokogawa المتوافقة. تقبل الوحدة جهد إدخال مقنن يتراوح بين 200 إلى 240 فولت تيار متردد بتردد 50/60 هرتز، وتستخدم عزلًا ضوئيًا (Photocoupler) بين دوائر الإدخال وواجهة المنطق الداخلية.

بالنسبة لمهندسي التحكم، تكمن عوامل الاختيار الرئيسية في نطاق جهد الإدخال، وعتبات التشغيل/الإيقاف (ON/OFF)، وإعدادات زمن الاستجابة، وترتيب النقاط المشتركة، وتكوين المقاطعات. تحدد هذه العوامل مدى قدرة الوحدة على اكتشاف إشارات الميدان بشكل موثوق والإبلاغ عن تغيرات الحالة إلى تطبيق الـ PLC.

نظرة سريعة على مسار الإشارة

إشارة تيار متردد ميدانية ← طرف الإدخال ← العزل الضوئي ← معالجة إدخال الـ PLC ← منطق التحكم

الوحدة مخصصة لمراقبة إشارات التيار المتردد المنفصلة وليس للقياس التناظري. فهي تقوم بالإبلاغ عن حالات الإدخال، ولا تهدف إلى توفير قياس جهد تناسبي.

01 | خصائص الإدخال والعتبات

02 | كيفية تفسير عتبات الإدخال

تحدد عتبات التشغيل والإيقاف ظروف الجهد والتيار المستخدمة للتمييز بين الإدخال النشط وغير النشط. وهي مهمة بشكل خاص عندما تستقبل الوحدة إشارات من المرحلات (Relays)، أو الملامسات، أو جهات الاتصال المساعدة، أو غيرها من أجهزة تبديل التيار المتردد.

• التعرف على التشغيل (ON): حالة التشغيل المحددة هي 160 فولت تيار متردد و4 مللي أمبير على الأقل.
• التعرف على الإيقاف (OFF): حالة الإيقاف المحددة هي 70 فولت تيار متردد و1 مللي أمبير كحد أقصى.
• النطاق المتوسط: لا ينبغي اعتبار الإشارات الموجودة بين حدود التشغيل والإيقاف المذكورة حالات منطقية مضمونة. تحقق من تيار التسريب، والتوصيلات، والجهاز الميداني المتصل إذا ظلت الإشارة في هذا النطاق.
• توافق الإمداد: حافظ على الإشارة المطبقة ضمن نطاق تشغيل 170–264 فولت تيار متردد المذكور والتردد المقنن.

يساعد هذا التمييز في شرح مؤشرات الإدخال المتقطعة. قد يظهر مقياس عالي المقاومة جهدًا متبقيًا على دائرة مفصولة أو معرضة للتسريب حتى عندما لا يفي الإدخال بمعايير التشغيل الخاصة بالوحدة. قم بتشخيص الدائرة الفعلية بدلًا من الاعتماد على قراءات الجهد وحدها.

03 | زمن الاستجابة واكتشاف الأحداث

يؤثر إعداد زمن الاستجابة على سرعة التعرف على حالة الإدخال. يجب اختياره وفقًا لخصائص التبديل للجهاز الميداني ومتطلبات التوقيت لتسلسل التحكم. لا تفترض أن إعداد زمن استجابة أقصر يغني عن تهيئة الإشارة المناسبة أو إدارة ضوضاء التلامس.

وظيفة المقاطعة (Interrupt): يمكن تحديد المقاطعات لنقاط إدخال فردية. قد يكون هذا مفيدًا عندما تتطلب انتقالات إشارة مختارة استجابة أسرع من برنامج التحكم. تأكد من دعم وحدة المعالجة المركزية (CPU)، وتكوين النظام، والبرمجيات قبل الاعتماد على المعالجة المعتمدة على المقاطعة.

04 | التوصيلات وتصميم النقاط المشتركة

• التوصيل الخارجي: كتلة أطراف توصيل ذات 10 نقاط مع مسامير M3.5.
• الترتيب المشترك: 8 نقاط لكل نقطة مشتركة.
• إمكانية الإدخال المتزامن: حتى 100% من المدخلات في حالة تشغيل، وفقًا للمواصفات الموردة.
• التركيب وملاءمة النظام: تحقق من توافق الوحدة مع منصة PLC من Yokogawa المثبتة، والوحدة الأساسية، وتكوين النظام قبل الاستبدال.

قبل التوصيل، تحقق من جهد دائرة الميدان، وتعيين القنوات، وترتيب الأطراف المشتركة، والمخطط الكهربائي. لا تفترض أن تخطيط الأطراف أو التجميع المشترك يطابق وحدة إدخال أخرى لمجرد أنها تحتوي على نفس عدد القنوات.

نظرًا لأن هذه الوحدة تقبل إشارات 200–240 فولت تيار متردد، يجب التعامل مع التوصيلات كدائرة ذات جهد خطير. افصل مصدر الطاقة، وطبق إجراءات تأمين/وسم الموقع (Lockout/Tagout)، وتحقق من عدم وجود جهد قبل لمس الأطراف. اتبع تعليمات الشركة المصنعة للتركيب فيما يتعلق بتحضير الموصلات، وعزم دوران الأطراف، والحماية، والتأريض.

05 | المعدات المتوافقة وسيناريوهات التطبيق

يمكن النظر في استخدام F3XA08-2N في منشآت Yokogawa PLC المتوافقة التي تتطلب ثماني إشارات إدخال تيار متردد منفصلة. يعتمد التوافق الفعلي على منصة الـ PLC، والوحدة الأساسية، وتكوين الوحدة، ووثائق النظام.

• لوحات التحكم في المحركات: مراقبة إشارات حالة التيار المتردد من جهات الاتصال المساعدة ودوائر التحكم حيث تلبي خصائص الجهد والدائرة متطلبات الوحدة.
• أنظمة المضخات والمراوح: جمع إشارات الحالة المنفصلة المرتبطة بتسلسلات التشغيل والتشابك (Interlocks).
• أنظمة المرافق الصناعية: مراقبة إشارات تحكم التيار المتردد المختارة في منصات المعدات والأنظمة المساعدة.
• تسلسل الآلات: اكتشاف حالات تبديل التيار المتردد المستخدمة بواسطة منطق الـ PLC لتقديم أو منع تسلسل ما.
• معدات المعالجة: الحصول على إشارات حالة منفصلة من أجهزة ميدانية متوافقة تعمل بالتيار المتردد.

هذه فئات تطبيقات محتملة، وليست قائمة توافق مؤكدة لكل جهاز. تحقق من الخصائص الكهربائية لكل إشارة ميدانية وتأكد من أن نظام الـ PLC المثبت يدعم F3XA08-2N.

06 | الظروف البيئية والتشغيلية

قم بتركيب الوحدة في حاوية وبيئة تفي بمتطلبات الشركة المصنعة. يمكن أن يؤدي التكثيف، والغبار الموصل، والملوثات المسببة للتآكل إلى تشغيل غير موثوق أو تلف في الأطراف والمكونات الإلكترونية.

07 | تشخيصات الميدان: فحص الأعراض والأسباب

مبدأ التشخيص: ابدأ من إشارة الميدان وتحرك نحو منطق الـ PLC: تحقق من جهاز المصدر، وجهد التيار المتردد، وأسلاك القناة، والتوصيل المشترك، ومؤشر الإدخال، وتفسير البرنامج. استبدل الوحدة فقط بعد فحص الدائرة الخارجية وتكوين النظام.

08 | رؤية Global PLC Spare HUB

بالنسبة للطراز F3XA08-2N، فإن مصدرًا متكررًا لأخطاء الاختيار هو الخلط بين وحدة إدخال جهد تيار متردد ووحدة إدخال تيار مستمر، أو افتراض أن جميع الوحدات ذات الثماني قنوات تشترك في نفس العتبة وخصائص الأسلاك. يجب التحقق من تصنيف 200–240 فولت تيار متردد وعتبات التشغيل/الإيقاف المحددة مقابل دائرة الميدان الفعلية قبل الشراء.

عند استبدال وحدة مثبتة، سجل الطراز الكامل واللاحقة، ومنصة الـ PLC، وترتيب الوحدة الأساسية، وأسلاك الميدان، وتكوين زمن الاستجابة. إذا كان التطبيق يستخدم مقاطعات الإدخال، فتأكد من أن وحدة المعالجة المركزية والبرنامج الحاليين يعتمدان على ذلك السلوك. تساعد هذه الفحوصات في تقليل وقت التشغيل وتجنب التغييرات غير المتوقعة في توقيت التسلسل.

بالنسبة للإشارات المتقطعة، يجب على المهندسين التحقق من تيار التسريب والجهد المتبقي على دائرة في حالة إيقاف قبل تغيير منطق الـ PLC. بالنسبة للقضايا المتعلقة بالتوقيت، قم بقياس مسار الإشارة إلى الإجراء بالكامل بدلًا من نسب التأخير بالكامل إلى وحدة الإدخال.

09 | الأسئلة الشائعة

س1: هل يمكن لـ F3XA08-2N قراءة مستشعر 24 فولت تيار مستمر مباشرة؟

لا. نوع الإدخال المحدد لها هو 200–240 فولت تيار متردد، بنطاق تشغيل 170–264 فولت تيار متردد عند 50/60 هرتز. يتطلب مستشعر 24 فولت تيار مستمر واجهة إدخال مصممة لنوع الإشارة هذا أو جهاز واجهة هندسي مناسب.

س2: كيف أختار بين إعدادي زمن الاستجابة؟

اختر وفقًا لسلوك تبديل الجهاز الميداني ومتطلبات توقيت التسلسل. قد يكون التعرف الأسرع مفيدًا للأحداث الحساسة للوقت، بينما قد تساعد إعدادات الاستجابة الأبطأ في رفض الاضطرابات القصيرة. تحقق من إجراء الإعداد الدقيق وتأثيره على التطبيق في وثائق النظام ذات الصلة.

س3: ماذا يجب أن أفحص إذا كان إدخال تيار متردد مفصول لا يزال يظهر جهدًا؟

تحقق من وجود تسريب عبر الجهاز الميداني، أو مكونات القمع، أو الدوائر المتوازية، أو الاقتران السعوي بين الموصلات. استخدم طريقة قياس مناسبة وإجراءات كهربائية مؤهلة. قراءة الجهد وحدها لا تثبت أن الدائرة يمكنها توفير التيار المطلوب لحالة التشغيل الصحيحة.

س4: ما هي المعلومات التي تساعد في تحديد ما إذا كانت هذه هي وحدة الاستبدال الصحيحة؟

قدم طراز F3XA08-2N الكامل، ومنصة الـ PLC المثبتة والوحدة الأساسية، وجهد وتردد إشارة الميدان، وعدد القنوات المطلوبة، وأي متطلبات للمقاطعة أو زمن الاستجابة. قارن هذه التفاصيل مع وثائق توافق الشركة المصنعة قبل الطلب.

س5: إذا فشلت المدخلات الثمانية جميعها معًا، هل يجب أن أستبدل الوحدة فورًا؟

ليس بالضرورة. تحقق أولًا من مصدر التيار المتردد المشترك، والأسلاك المشتركة، وتوصيلات الأطراف، وتركيب الوحدة، وحالة نظام الـ PLC. يمكن لمشكلة في دائرة مشتركة أن تؤثر على نقاط متعددة في وقت واحد. فكر في استبدال الوحدة فقط بعد استبعاد مشاكل الطاقة الخارجية والتكوين.

10 | الطلب والضمان والشحن

• رقم الكتالوج: F3XA08-2N
• المنتج: وحدة إدخال جهد تيار متردد 8 نقاط من Yokogawa
• الضمان: 12 شهرًا، يخضع لشروط الضمان المكتوبة للبائع.
• خيارات الشحن: FedEx، وUPS، وDHL.
• موعد الإرسال: 24–48 ساعة بعد تأكيد الطلب والدفع، رهناً بتوافر المخزون ومعالجة الطلب.

طلب عرض سعر: أرسل رقم الطراز F3XA08-2N، والكمية المطلوبة، والوجهة، وتفاصيل نظام الـ PLC للمساعدة في تأكيد متطلبات المنتج والتطبيق.
