وحدة إخراج التيار الغارق (Sink Output Module) بقدرة 12 فولت تيار مستمر من يوكوجاوا إلكتريك طراز F3WD64-4P الخاص بنظام FA-M3

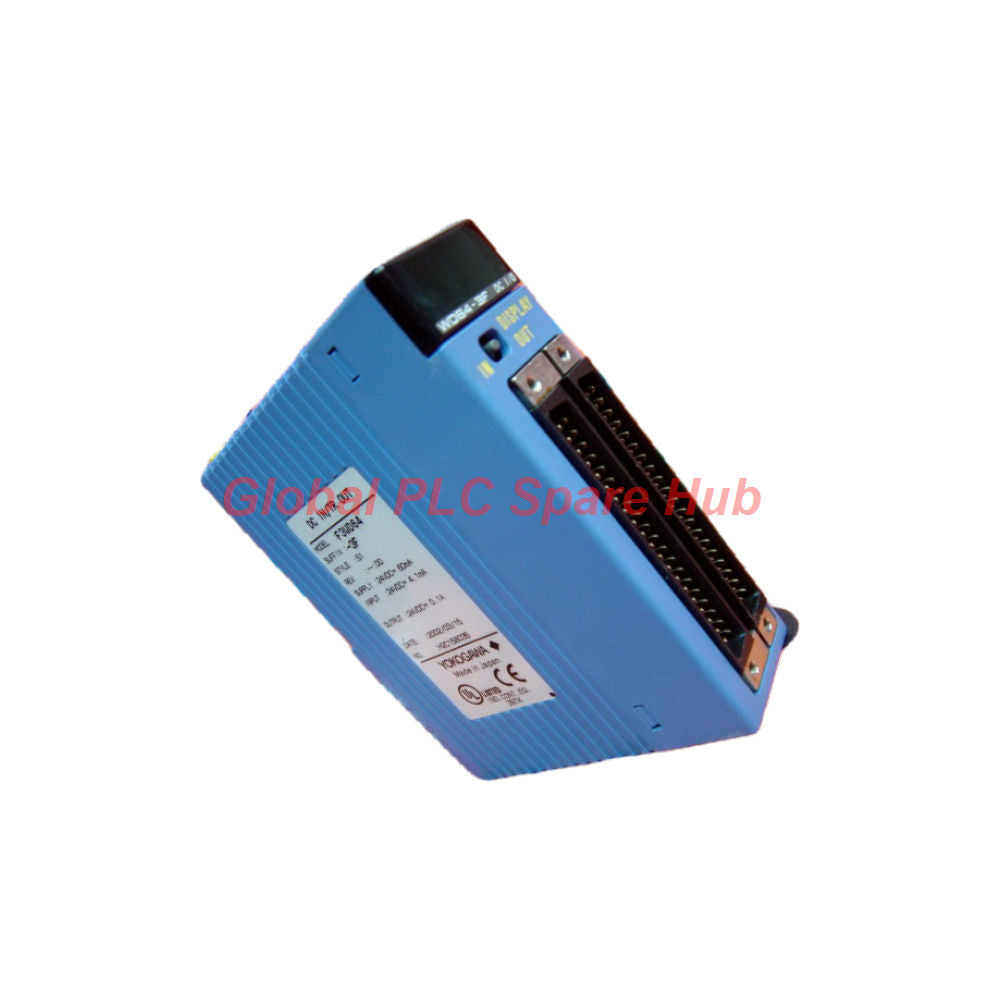

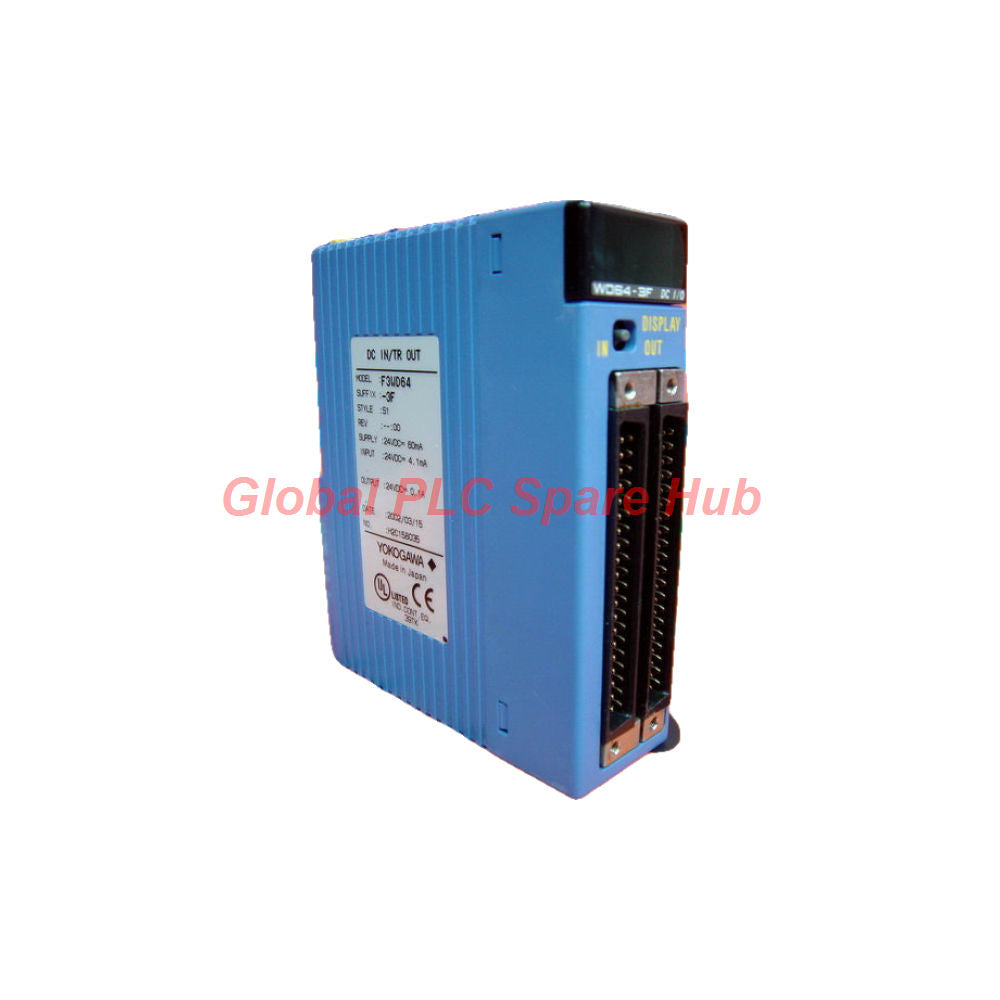

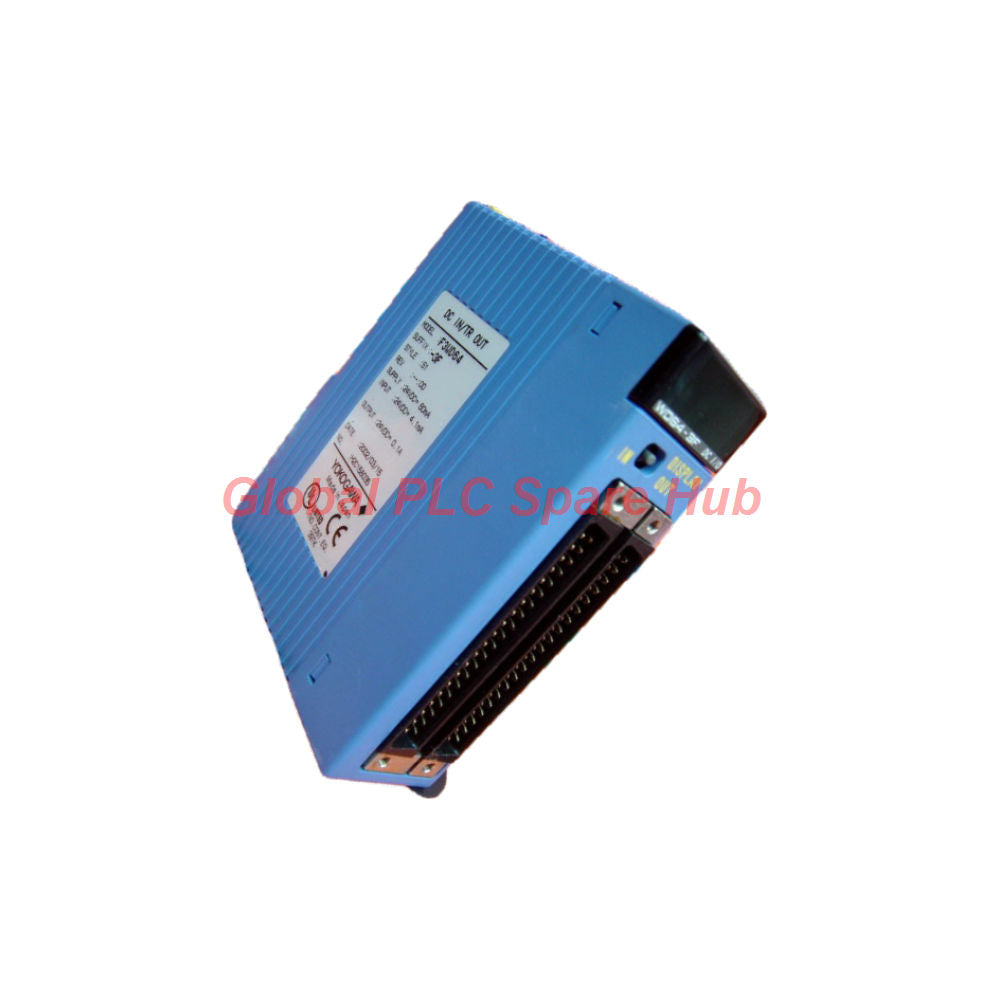

Yokogawa F3WD64-4P | وحدة دخل/خرج رقمي 64 نقطة لـ FA-M3

تجمع وحدة Yokogawa F3WD64-4P بين 32 نقطة دخل تيار مستمر و32 نقطة خرج ترانزستور من نوع التوصيل السالب (sink-type) في وحدة دخل/خرج واحدة من سلسلة FA-M3. صُممت هذه الوحدة للعمل مع دوائر ميدانية بجهد 12 فولت تيار مستمر، وتدعم الحصول على الإشارات الموزعة والتحكم في الأحمال المنفصلة ضمن أنظمة الأتمتة المعتمدة على أجهزة PLC المتوافقة.

تكمن قيمتها الهندسية في تكامل وظائف اختيار عينات الدخل، والعزل عبر الفوتوكبلر (photocoupler)، وحماية الخرج من قصر الدائرة، وفصل التيار عند ارتفاع الحرارة، وحماية الطفرات الكهربائية عبر تقنية التثبيت النشط (active-clamp). تساعد هذه الميزات في تبسيط عملية تكامل الدخل/الخرج، إلا أن تحديد حجم الحمل بشكل صحيح، وتخطيط الأطراف المشتركة (common-terminal)، وتهيئة حالة التوقف لوحدة المعالجة المركزية (CPU) يظل أمراً ضرورياً للتشغيل الموثوق.

01 | بنية النظام: 32 دخلاً + 32 خرجاً

المواصفات	التفاصيل الفنية
الشركة المصنعة	Yokogawa
عائلة المنتج	FA-M3
الموديل	F3WD64-4P
نوع الوحدة	وحدة دخل/خرج تيار مستمر مدمجة مع حماية من قصر الدائرة
إجمالي نقاط الدخل/الخرج	64 نقطة
قنوات الدخل	32 دخل جهد تيار مستمر، أرقام الأطراف 01–32
قنوات الخرج	32 خرج ترانزستور من نوع التوصيل السالب، أرقام الأطراف 33–64
أطراف الدخل والخرج المشتركة	8 نقاط لكل طرف مشترك
العزل	عزل عبر الفوتوكبلر
جهد التحمل	1500 فولت تيار متردد لمدة دقيقة واحدة بين مجموعات أطراف التوصيل الخارجية والدائرة الداخلية، وفقاً للمحددات
التوصيل الخارجي	موصلان بـ 40 سن
استهلاك التيار	170 مللي أمبير عند 5 فولت تيار مستمر
مصدر طاقة الخرج الخارجي	12 فولت تيار مستمر، 55 مللي أمبير، وفقاً للمحددات
الوزن	حوالي 120 جرام

02 | بلوك الدخل: العتبات والتحكم في العينات

يراقب قسم الدخل إشارات ميدانية بجهد 12 فولت تيار مستمر. وتسمح إعدادات أخذ عينات الدخل القابلة للاختيار للمهندسين بمطابقة سلوك التعرف على الإشارة مع خصائص التبديل للأجهزة المتصلة.

معيار الدخل	المواصفات
جهد الدخل المقنن	12 فولت تيار مستمر
نطاق جهد التشغيل	10.2–13.2 فولت تيار مستمر
تيار الدخل المقنن	4.1 مللي أمبير لكل نقطة عند 12 فولت تيار مستمر
عتبة التشغيل (ON)	8 فولت تيار مستمر كحد أدنى و2.6 مللي أمبير كحد أدنى
عتبة الإيقاف (OFF)	3.4 فولت تيار مستمر كحد أقصى و1.0 مللي أمبير كحد أقصى
أخذ عينات الانتقال من الإيقاف للتشغيل	قابل للاختيار: دائماً (0 ميكروثانية)، 62.5 ميكروثانية، 250 ميكروثانية، أو 1 مللي ثانية
أخذ عينات الانتقال من التشغيل للإيقاف	قابل للاختيار: دائماً (0 ميكروثانية)، 62.5 ميكروثانية، 250 ميكروثانية، أو 1 مللي ثانية
وظيفة المقاطعة	غير متوفرة
أقصى نسبة تشغيل متزامن	100%

إرشادات هندسية للدخل: اختر إعداد أخذ العينات بناءً على مدة الإشارة الميدانية وخصائص الضوضاء. لا يؤدي أخذ العينات الأسرع بالضرورة إلى تحسين استجابة التحكم الإجمالية، لأن تنفيذ وحدة المعالجة المركزية (CPU) ومنطق التطبيق يؤثران أيضاً على وقت استجابة وحدة التحكم لتغير الدخل.

عند تشخيص دخل يظل في حالة إيقاف (OFF)، قم بقياس الجهد عند طرف التوصيل من جانب الوحدة في ظروف التشغيل. تحقق من القطبية، وتوصيلات الطرف المشترك، وتيار الإشارة قبل استبدال الوحدة.

03 | بلوك الخرج: التبديل والحماية

يستخدم قسم الخرج تبديل ترانزستور من نوع التوصيل السالب (Sink). في الدائرة المتوافقة النموذجية، يتم توصيل الحمل بين مصدر التيار المستمر الموجب وقناة الخرج، بينما يوفر خرج الترانزستور مسار عودة التيار عند تفعيله. اتبع مخطط الأسلاك الخاص بالشركة المصنعة لتأكيد ترتيب الدائرة بدقة.

معيار الخرج	المواصفات
نوع الخرج	خرج ترانزستور من نوع التوصيل السالب (Sink)
جهد الحمل المقنن	12 فولت تيار مستمر
نطاق جهد التشغيل	10.2–13.2 فولت تيار مستمر
أقصى تيار للحمل	0.1 أمبير لكل نقطة
أقصى تيار للطرف المشترك	0.4 أمبير لكل طرف مشترك
استجابة الانتقال من الإيقاف للتشغيل	1 مللي ثانية كحد أقصى
استجابة الانتقال من التشغيل للإيقاف	1 مللي ثانية كحد أقصى
أقصى جهد في حالة التشغيل	0.5 فولت تيار مستمر
أقصى تيار تسريب في حالة الإيقاف	0.1 مللي أمبير
حماية قصر الدائرة	تحديد تيار الخرج أو فصل الخرج
حماية من الحرارة الزائدة	فصل الخرج
حماية من الطفرات (Surge)	دائرة تثبيت نشطة (Active-clamp)
المصهر (Fuse)	لا يوجد

قاعدة حاسمة لتحديد حجم الحمل: يقتصر كل خرج على 0.1 أمبير، وكل مجموعة مشتركة تقتصر على 0.4 أمبير. هذه قيود منفصلة. يجب أن يلبي التصميم كلا الحدين في ظل ظروف التشغيل الفعلية، بما في ذلك التبديل المتزامن وتيار البدء.

لا تجعل حماية قصر الدائرة من الخرج محصناً ضد الأحمال الزائدة المتكررة أو الأسلاك الخاطئة. نظراً لأن الوحدة لا تحتوي على مصهر خرج، يجب توفير حماية خارجية مناسبة للدوائر حيثما يقتضي تصميم التركيب والوثائق المعمول بها.

04 | حالة الخرج عند توقف وحدة المعالجة المركزية (CPU)

تعتمد حالة الخرج أثناء توقف البرنامج على نوع وحدة المعالجة المركزية (CPU) والتهيئة المعمول بها. يجب على المهندسين التحقق من هذا السلوك قبل تشغيل أي آلة أو عملية حيث يمكن أن يشكل استمرار الخرج غير المتوقع خطراً.

نوع الـ CPU	سلوك حالة التوقف من المواصفات الموردة
Sequence CPU	الإعداد الأولي: إعادة التعيين (RESET). يمكن تهيئة HOLD/RESET عالمياً للوحدة.
BASIC CPU	لا توجد وظيفة إعداد؛ حالة الخرج دائماً هي الاحتفاظ (HOLD).
OS-free CPU	الإعداد الأولي: الاحتفاظ (HOLD). يمكن تحديد HOLD/RESET لكل مجموعة من ثماني نقاط.

لا تفترض أن جميع المخارج تتوقف عند توقف البرنامج. تحقق من نوع الـ CPU، وإعدادات الوحدة، وسلوك حالة التوقف الموثق. بالنسبة للأحمال المتعلقة بالسلامة، استخدم تصميماً مناسباً للسلامة بدلاً من الاعتماد على سلوك خرج PLC العادي وحده.

05 | موقع هذه الوحدة في التحكم الصناعي

التطبيق	دور جانب الدخل	دور جانب الخرج
آلات التجميع المدمجة	قراءة مستشعرات حالة الآلة المتوافقة بجهد 12 فولت تيار مستمر	تبديل مؤشرات التيار المنخفض وواجهات التحكم المتوافقة
معدات التعبئة والتغليف	مراقبة إشارات الموقع المتسلسلة والمنفصلة	تشغيل مشغلات التيار المنخفض المتوافقة أو واجهات الربط
أنظمة مناولة المواد	الحصول على إشارات حالة المعدات	التحكم في واجهات التتابع المتوافقة وأحمال التيار المستمر الصغيرة
تركيبات الاختبار	جمع حالات الاختبار والقفل المتداخل المنفصلة	تشغيل مؤشرات الاختبار ذات التيار المنخفض ودوائر التحكم
لوحات الآلات المساعدة	قراءة إشارات التحكم المحلية بالتيار المستمر	تنسيق الأجهزة المساعدة المتوافقة من خلال مخارج منفصلة
تجهيزات FA-M3 الحالية	تجميع 32 نقطة دخل	تجميع 32 نقطة خرج محمية من نوع التوصيل السالب

هذه الوحدة مخصصة لدخل/خرج تيار مستمر منفصل بجهد 12 فولت متوافق. وهي ليست بديلاً مباشراً لدخل/خرج 24 فولت تيار مستمر، أو وحدات القياس التناظرية، أو وحدات خرج التتابع، أو المخارج التي تتطلب تياراً يتجاوز الحدود المحددة لكل نقطة ولكل طرف مشترك.

06 | التشخيص الميداني: اتبع الأدلة الكهربائية

عند تعطل نقطة تحكم، قم بتشخيص أقسام الدخل والخرج بشكل منفصل. لا يثبت إشارة الدخل الصحيحة أن دائرة الخرج المقابلة موصلة بشكل صحيح، كما أن أمر الخرج المفعل لا يضمن حصول الحمل على جهد أو تيار كافٍ.

الأعراض	السبب المحتمل	الفحوصات الموصى بها
نقطة الدخل لا تعمل	انخفاض جهد المجال، قطبية غير صحيحة، أسلاك مفتوحة، أو توصيل مشترك غير صحيح	قم بقياس الجهد عند أطراف الدخل وقارنه بعتبة التشغيل المحددة.
إشارة الدخل تبدو غير مستقرة	ضوضاء كهربائية، أسلاك مفكوكة، أو إعداد أخذ عينات غير مناسب	افحص توجيه الكابلات والتوصيلات؛ قارن مدة الإشارة بوقت أخذ العينات المهيأ.
أمر الخرج في حالة التشغيل ولكن الحمل يظل متوقفاً	فقدان تغذية الحمل، توصيل سالب غير صحيح، حمل مفتوح، أو حدث حماية خرج	تحقق من مصدر التغذية ومسار التيار، ثم افحص أسلاك الحمل والقناة مقابل المخطط.
الخرج ينطفئ بشكل متكرر	قصر الدائرة، تيار حمل زائد، أو تفعيل الحماية الحرارية	اعزل الحمل، وافحص الأسلاك، وتحقق من التيار مقابل حدود القناة والطرف المشترك.
تعطل العديد من المخارج معاً	حمل زائد على الطرف المشترك، مشكلة في أسلاك الطرف المشترك، أو عدم استقرار التغذية	تحقق من مجموعة الثماني نقاط المتأثرة وطلب التيار الإجمالي لها قبل اختبار القنوات الفردية.
الخرج يظل في حالة غير متوقعة بعد توقف الـ CPU	إعداد HOLD/RESET أو سلوك حالة التوقف الخاص بـ CPU	حدد نوع الـ CPU وافحص الوحدة ذات الصلة وتهيئة توقف البرنامج.
الحمل المتصل يعمل بشكل غير صحيح بعد الإيقاف	تيار متبقي، تغذية راجعة في الأسلاك، خصائص الحمل، أو دائرة خرج تالفة	قم بقياس الدائرة في ظروف آمنة وقارن النتائج بحد التسريب المحدد.

تسلسل التشخيص العملي: تأكد من أمر وحدة التحكم، وافحص الإشارة من جانب الوحدة، وافحص التغذية الميدانية، وقم بقياس تيار الحمل، وراجع حد المجموعة المشتركة. يساعد هذا التسلسل في التمييز بين أخطاء التهيئة وأخطاء الأسلاك، والحمل، وحماية الخرج.

07 | الأسلاك، البيئة، والتشغيل

• الموصلات الخارجية: موصلان بـ 40 سن. تأكد من توافق الموصلات وترتيب الكابلات أو الواجهة قبل التركيب.
• التجميع المشترك: ثماني نقاط لكل طرف مشترك لكل من الدخل والخرج. حدد حدود المجموعة قبل تعيين الأحمال.
• درجة حرارة التشغيل: 0 إلى 55 درجة مئوية.
• درجة حرارة التخزين: -20 إلى 75 درجة مئوية.
• رطوبة التشغيل: 10–90% رطوبة نسبية، بدون تكثيف.
• رطوبة التخزين: 10–90% رطوبة نسبية، بدون تكثيف.
• الجو المحيط: تجنب الغازات المسببة للتآكل، والغازات القابلة للاشتعال، والغبار الكثيف.
• التحقق من التغذية: تأكد من توافق تغذية المجال 12 فولت تيار مستمر واستهلاك النظام للوحدة 5 فولت تيار مستمر مع وثائق الأجهزة الرسمية.

قبل توصيل الأسلاك أو استبدال الوحدة، افصل طاقة المجال واتبع إجراءات تأمين/وسم الموقع (lockout/tagout). تحقق من ترتيب دبابيس الموصل، وقطبية الخرج، والتوصيلات المشتركة، وتيار الحمل قبل تشغيل النظام.

08 | رؤية Global PLC Spare HUB

تعتبر وحدة F3WD64-4P الأكثر قيمة عندما يحتاج نظام FA-M3 متوافق إلى كثافة عالية من دخل/خرج تيار مستمر 12 فولت دون فصل وظائف الدخل والخرج إلى وحدتين. يمكن لترتيب 32 دخلاً و32 خرجاً أن يقلل من عدد الوحدات، بينما تدعم مخارج التوصيل السالب المحمية دوائر التحكم ذات التيار المنخفض المتوافقة.

أثناء الاختيار، يجب على المهندسين التركيز على ثلاثة قيود: متطلبات إشارة 12 فولت تيار مستمر، وحد 0.1 أمبير لكل خرج، وحد 0.4 أمبير لكل طرف مشترك. غالباً ما تحدد هذه القيم ما إذا كانت الوحدة قادرة على تشغيل حمل ميداني مباشرة أو تتطلب واجهة ربط.

لأعمال الاستبدال، تحقق أيضاً من نوع الـ CPU وسلوك حالة توقف الخرج. يمكن أن تغير إعدادات HOLD وRESET حالة الأجهزة الميدانية عند توقف وحدة التحكم، لذا يجب أن يشمل التشغيل اختبار حالة توقف متحكم فيه مناسب لتقييم مخاطر الآلة.

توصي Global PLC Spare HUB بمشاركة رقم الموديل الكامل، ونوع الـ CPU المثبت، وترتيب الموصلات، وتفاصيل حمل المجال قبل الطلب. تدعم هذه المعلومات مراجعة توافق أكثر موثوقية وتساعد في تقليل تأخيرات التشغيل التي يمكن تجنبها.

09 | الضمان، الشحن، وإعداد الطلب

• المنتج: وحدة دخل/خرج تيار مستمر مدمجة Yokogawa FA-M3
• الموديل: F3WD64-4P
• الضمان: ضمان لمدة 12 شهراً، يخضع للشروط المكتوبة للبائع وظروف التغطية.
• طرق الشحن: FedEx وUPS وDHL، حسب الوجهة وتوافر الخدمة.
• التوافر: تحقق من حالة المخزون وتوقيت الإرسال عند طلب عرض سعر.
• التغليف: تحقق من التغليف وأي ملحقات مدرجة في تأكيد الطلب.

يجب تأكيد كابلات الموصلات الخارجية وملحقات الواجهة بشكل منفصل ما لم يشمل عرض السعر صراحةً وجودها.

10 | أسئلة مهنية شائعة (FAQs)

س1: هل يمكن لقسم الخرج تشغيل ملف لولبي (solenoid) بجهد 12 فولت تيار مستمر مباشرة؟

فقط إذا ظل تيار الحالة المستقرة للملف، وطلب البدء، وخصائص التبديل ضمن حدود الخرج الموثقة. تحقق من كل من تصنيف 0.1 أمبير لكل نقطة وحد 0.4 أمبير لكل طرف مشترك. إذا تجاوز الحمل أياً من الحدين أو كان له خصائص تحريضية غير مناسبة، فاستخدم جهاز واجهة مناسباً.

س2: لماذا يمكن أن تتوقف مجموعة من المخارج حتى عندما يكون كل حمل فردي أقل من 0.1 أمبير؟

المجموعة المشتركة لها حد تيار منفصل قدره 0.4 أمبير. ستصل أربع قنوات تسحب 0.1 أمبير لكل منها إلى ذلك الحد قبل مراعاة التفاوتات أو تأثيرات البدء. احسب تيار المجموعة المتزامن واجعل التصميم ضمن المواصفات المعمول بها بدلاً من فحص كل قناة بمفردها.

س3: كيف يجب أن أختار إعداد أخذ عينات الدخل لإشارة مستشعر سريعة؟

حدد الحد الأدنى لمدة النبضة التي يجب أن يكتشفها برنامج التحكم وقارنها بإعدادات أخذ العينات المتاحة. ثم ضع في اعتبارك مسح وحدة التحكم ومنطق التطبيق. اختبر الإشارة الحقيقية أثناء التشغيل، لأن إعداد أخذ عينات سريع لا يمكنه التعويض عن مستشعر غير مناسب، أو أسلاك رديئة، أو معالجة خاطئة للبرنامج.

س4: ماذا يجب أن أفحص إذا لم يستعد الخرج عافيته بعد إزالة قصر الدائرة؟

أولاً افصل الطاقة وتحقق من تصحيح قصر الدائرة وخطأ الأسلاك. ثم اتبع إجراء الاسترداد الخاص بالشركة المصنعة لسلوك الحماية المعمول به. افحص الحمل، وتيار مجموعة الخرج، وجهد التغذية، وحالة الوحدة قبل إعادة الدائرة إلى الخدمة. لا تقم بإعادة تشغيل خطأ لم يتم حله بشكل متكرر.

س5: ما هي المعلومات التي يجب أن أقدمها للتأكد من أن هذه هي وحدة الاستبدال الصحيحة؟

قدم رقم موديل F3WD64-4P الكامل، ونوع FA-M3 CPU، وتفاصيل الموصل والكابل، وجهد المجال، وتيار الحمل، وسلوك حالة توقف الخرج المطلوب. يمكن أن تساعد صور لوحة الاسم والأسلاك المثبتة في تحديد الاختلافات في التكوين الحالي. تحقق من التوافق قبل الشراء بناءً على عدد النقاط فقط.

اطلب عرض سعر لـ F3WD64-4P

هل تبحث عن Yokogawa F3WD64-4P لمشروع صيانة أو تكامل FA-M3؟ أرسل الكمية المطلوبة، وموديل الـ CPU، وجهد المجال، وتفاصيل الحمل، ووجهة التسليم لطلب عرض سعر وتأكيد التوافر، والضمان، وترتيبات الشحن.
