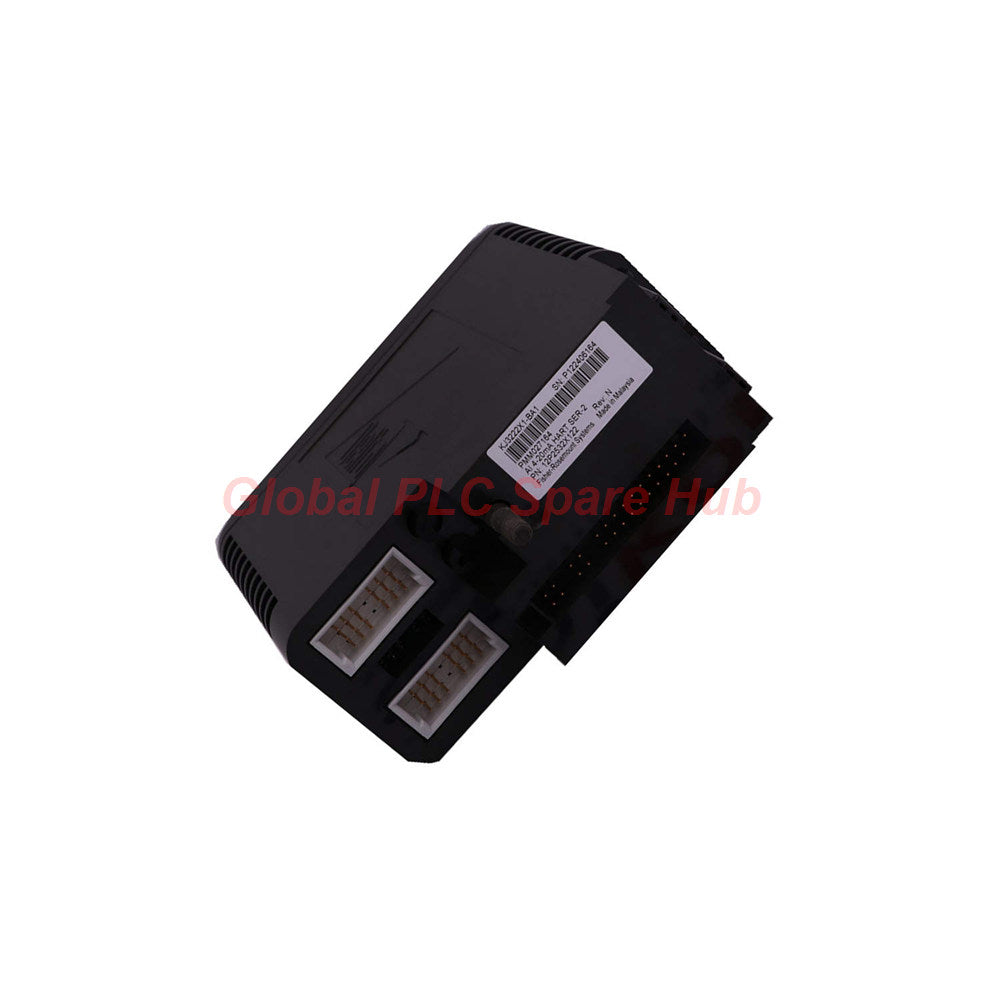

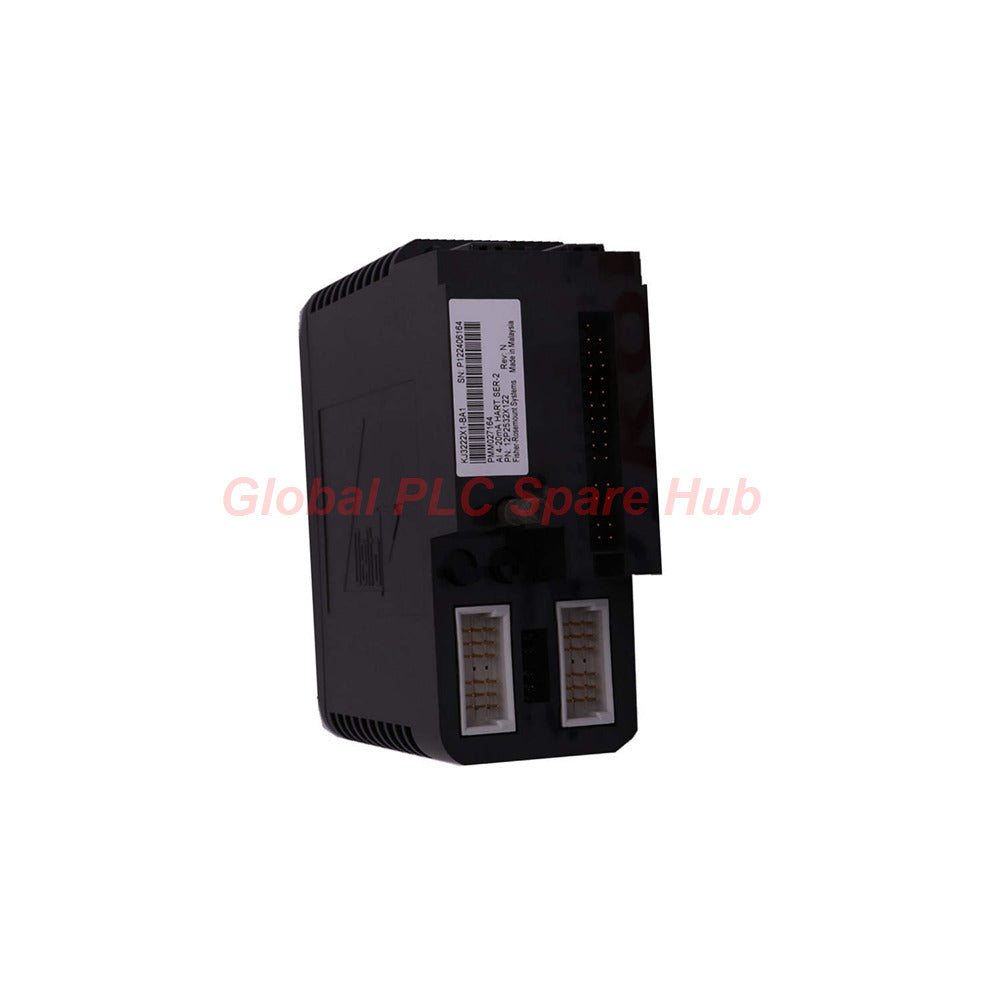

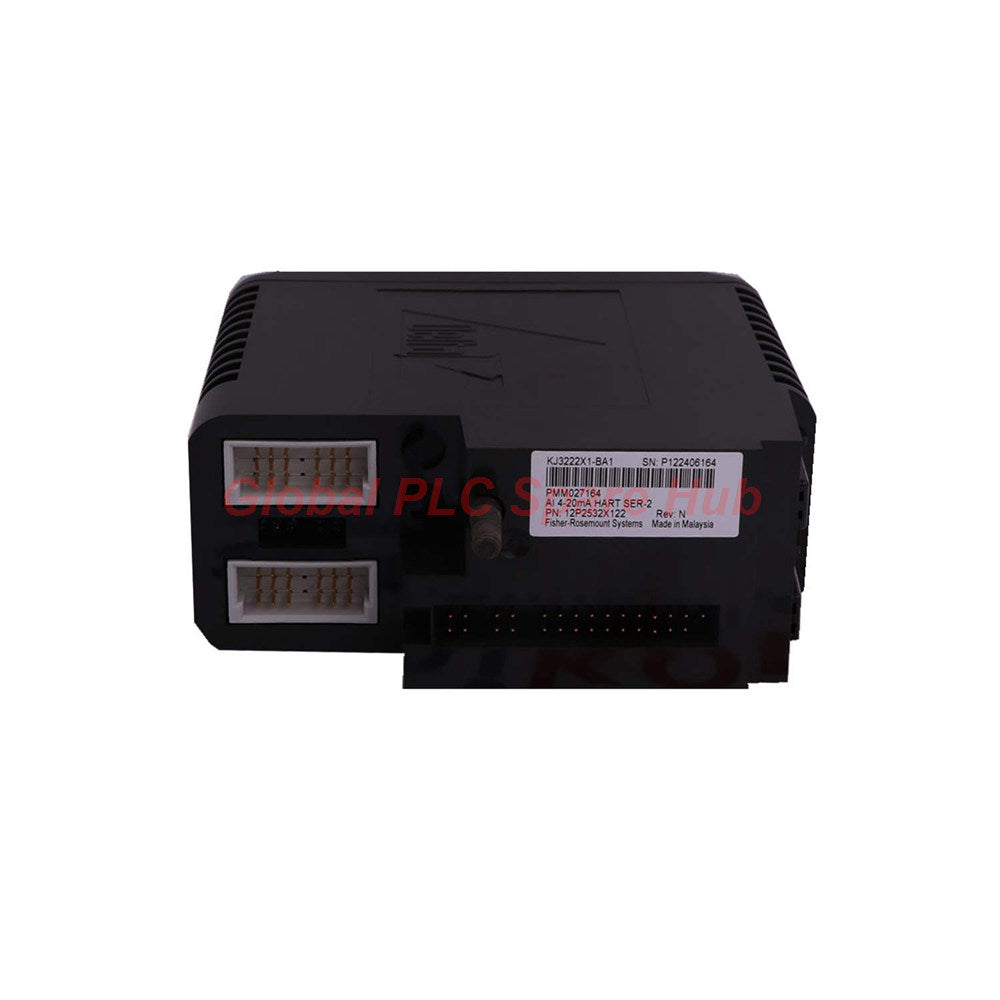

وحدة إدخال تناظري Emerson SE4033S2B1 DeltaV AI HART ثمانية قنوات

نظرة عامة على المنتج

وحدة Emerson SE4033S2B1 هي وحدة إدخال تناظرية عالية الأداء لأنظمة أتمتة العمليات الصناعية.

تدعم هذه الوحدة ثماني قنوات إدخال تناظرية معزولة مع إمكانية اتصال HART المتقدمة.

تعمل وحدة SE4033S2B1 مع مرسلات 4-20 مللي أمبير في بيئات التحكم الحساسة.

يعمل تصميم الكتلة الطرفية الزائدة عن الحاجة على تحسين توفر النظام وموثوقية الأسلاك.

تتكامل الوحدة بسلاسة مع أنظمة التحكم الموزعة Emerson DeltaV.

توفر الوحدة الحصول على إشارة مستقرة ومراقبة دقيقة للعملية واتصال موثوق به في الموقع.

يناسب التصميم الصناعات التي تتطلب استقرارًا تشغيليًا طويل الأجل.

الميزات الأساسية

• 8 قنوات إدخال تناظرية معزولة
• تدعم مرسلات 2-سلك و 4-سلك
• متوافقة مع إشارات عملية 4-20 مللي أمبير
• اتصال HART مدمج للتمرير
• بنية كتلة طرفية زائدة عن الحاجة
• تحويل A/D عالي الدقة 16 بت
• استقرار حراري ممتاز
• تشخيصات سريعة وتقارير الحالة
• عزل بصري لحماية الضوضاء
• لا تتطلب معايرة أثناء التشغيل

المواصفات الفنية

• العلامة التجارية: Emerson
• الموديل: SE4033S2B1
• السلسلة: DeltaV I/O Series
• نوع الوحدة: وحدة إدخال تناظرية
• قنوات الإدخال: 8 قنوات
• نوع الإشارة: إدخال تناظري 4-20 مللي أمبير
• نطاق القياس: 1 إلى 22.5 مللي أمبير
• الأجهزة المدعومة: مرسلات 2-سلك و 4-سلك
• الدقة: محول A/D 16 بت
• الدقة: 0.1% من المدى
• القابلية للتكرار: 0.05% من المدى
• استجابة التردد: -3 ديسيبل عند 2.7 هرتز
• أداء مقاومة الانحراف: -20.5 ديسيبل عند نصف تردد العينة
• طاقة المرسل: 13.5 فولت كحد أدنى عند 20 مللي أمبير
• تحديد التيار: 29 مللي أمبير كحد أقصى
• حماية العزل: عزل بصري 1500 فولت تيار مستمر
• مقاومة بيئية: حصانة عالية ضد الضوضاء الكهربائية الصناعية
• قدرة مقاومة التداخل: عزل بصري من القناة إلى النظام
• المعايرة: معاير في المصنع
• وقت مسح HART: 600-800 مللي ثانية لكل قناة
• طاقة الدائرة الميدانية: 300 مللي أمبير كحد أقصى عند 24 فولت تيار مستمر
• خيار المصهر: مصهر كتلة طرفية 2.0 أمبير
• تيار الناقل المحلي: 120 مللي أمبير نموذجي للتشغيل البسيط
• تيار زائد عن الحاجة: 175 مللي أمبير نموذجي لكل بطاقة

توافق النظام

• متوافق مع أنظمة التحكم الموزعة Emerson DeltaV
• يدعم دمج AMS Device Manager
• يعمل مع أجهزة الحقل التي تدعم HART
• مناسب لبنى I/O الزائدة عن الحاجة
• يدعم مرسلات العمليات الصناعية

إرشادات التثبيت

• قم بتثبيت الوحدة داخل خزائن DeltaV المعتمدة
• تأكد من توفير طاقة ميدانية مستقرة 24 فولت تيار مستمر
• استخدم كابلات الإشارة المحمية للحصول على أفضل أداء
• تحقق من أسلاك القنوات قبل تشغيل الوحدة
• حافظ على ممارسات التأريض الصحيحة أثناء التثبيت
• اسمح بتهوية كافية داخل لوحات التحكم

التشغيل والصيانة

• لا يلزم معايرة روتينية
• يدعم تحديد جهاز HART السريع
• تشخيصات الحالة تبسط مهام استكشاف الأخطاء وإصلاحها
• تصميم نظام قابل للتبديل السريع يقلل من وقت التوقف عن العمل
• عزل القناة يقلل من انتشار الأعطال
• يمكن لفرق الصيانة الوصول إلى متغيرات الجهاز عن بعد

قدرات التشخيص

• مراقبة مستمرة للإشارة التناظرية
• الكشف التلقائي عن تجاوز النطاق
• تقارير حالة متغيرات وأجهزة HART
• مراقبة سلامة الاتصال الميداني
• مؤشر عطل قناة مدمج
• تحسين قدرة الصيانة التنبؤية

سيناريوهات التطبيق النموذجية

• أتمتة عمليات النفط والغاز
• أنظمة إنتاج البتروكيماويات
• مرافق توليد الطاقة
• التحكم في عمليات الصناعات الدوائية
• أتمتة معالجة المياه
• مصانع التصنيع الصناعية
• أنظمة مراقبة العمليات المستمرة

نظرة Global PLC Spare HUB

توفر Emerson SE4033S2B1 الحصول على إشارة تناظرية مستقرة لتطبيقات التحكم عالية الطلب.

تعمل البنية الزائدة عن الحاجة على زيادة الموثوقية التشغيلية في الأنظمة ذات المهام الحرجة.

يعمل دعم اتصال HART الخاص بها على تحسين رؤية الأجهزة الميدانية وكفاءة الصيانة.

تتناسب الوحدة مع الصناعات الحديثة التي تتطلب دقة عالية في سلامة الإشارة.

تقدر فرق الهندسة أداء عزلها القوي ومتطلبات الصيانة المنخفضة.

تعمل هذه الوحدة بشكل جيد مع خزائن DCS، ومنصات العمليات، وأنظمة التوربينات، ومنصات الأتمتة على مستوى المصنع.

معلومات الشهادات

• تم تصنيعها وفقًا لمعايير الأتمتة الصناعية
• مصممة لبيئات أنظمة DeltaV المعتمدة
• تدعم متطلبات حماية التوافق الكهرومغناطيسي الصناعي
• تم اختبارها في المصنع قبل الشحن

قائمة التعبئة

• 1 × وحدة Emerson SE4033S2B1
• 1 × تغليف واقي مضاد للكهرباء الساكنة
• 1 × وثائق فحص الجودة

معلومات الشحن

• الشحن العالمي متاح
• تدعم FedEx و UPS و DHL
• يتم شحن الطلبات خلال 24-48 ساعة
• تغليف صناعي آمن متضمن
• يتم توفير معلومات التتبع بعد الإرسال

شروط الضمان

• تغطية ضمان لمدة 12 شهرًا
• الدعم الفني متاح خلال فترة الضمان
• اكتمل فحص الجودة قبل الشحن
• دعم خدمة ما بعد البيع الاحترافية

الأسئلة الشائعة

ما هي الأنظمة التي تدعم وحدة SE4033S2B1؟

تدعم الوحدة أنظمة التحكم الموزعة Emerson DeltaV.

هل تدعم هذه الوحدة اتصال HART؟

نعم. تدعم تمرير HART وتقارير متغيرات الجهاز.

هل يمكن للوحدة العمل في أنظمة زائدة عن الحاجة؟

نعم. يدعم التصميم تكوينات الكتلة الطرفية الزائدة عن الحاجة.

هل تتطلب الوحدة معايرة دورية؟

لا. تلغي المعايرة المصنعية متطلبات المعايرة الروتينية.

ما هي المرسلات التي تعمل مع هذه الوحدة؟

تدعم الوحدة مرسلات 4-20 مللي أمبير القياسية ذات 2 سلك و 4 أسلاك.

كيف يحسن العزل البصري الموثوقية؟

يقلل العزل البصري من التداخل الكهربائي بين الأجهزة الميدانية ونظام التحكم.

ما هي ممارسة التثبيت التي تحسن استقرار الإشارة؟

استخدم الكابلات المحمية وطرق التأريض المناسبة.

ما هي الصناعات التي تستخدم هذه الوحدة بشكل شائع؟

تستخدم صناعات النفط والغاز، وتوليد الطاقة، والمعالجة الكيميائية، ومعالجة المياه هذه الوحدة بشكل كبير.

كيف يجب على المهندسين اختيار هذه الوحدة؟

اختر هذه الوحدة عندما تتطلب التطبيقات تشخيصات HART، وبنية زائدة عن الحاجة، والحصول على إشارة تناظرية دقيقة.

ما هي الفوائد التي توفرها دقة 16 بت؟

تحسن الدقة الأعلى دقة القياس واستقرار التحكم في العملية.
