وحدة RIU من إيمرسون KJ2004X1-BA1 | الطاقة والتكامل

نظرة عامة على المنتج

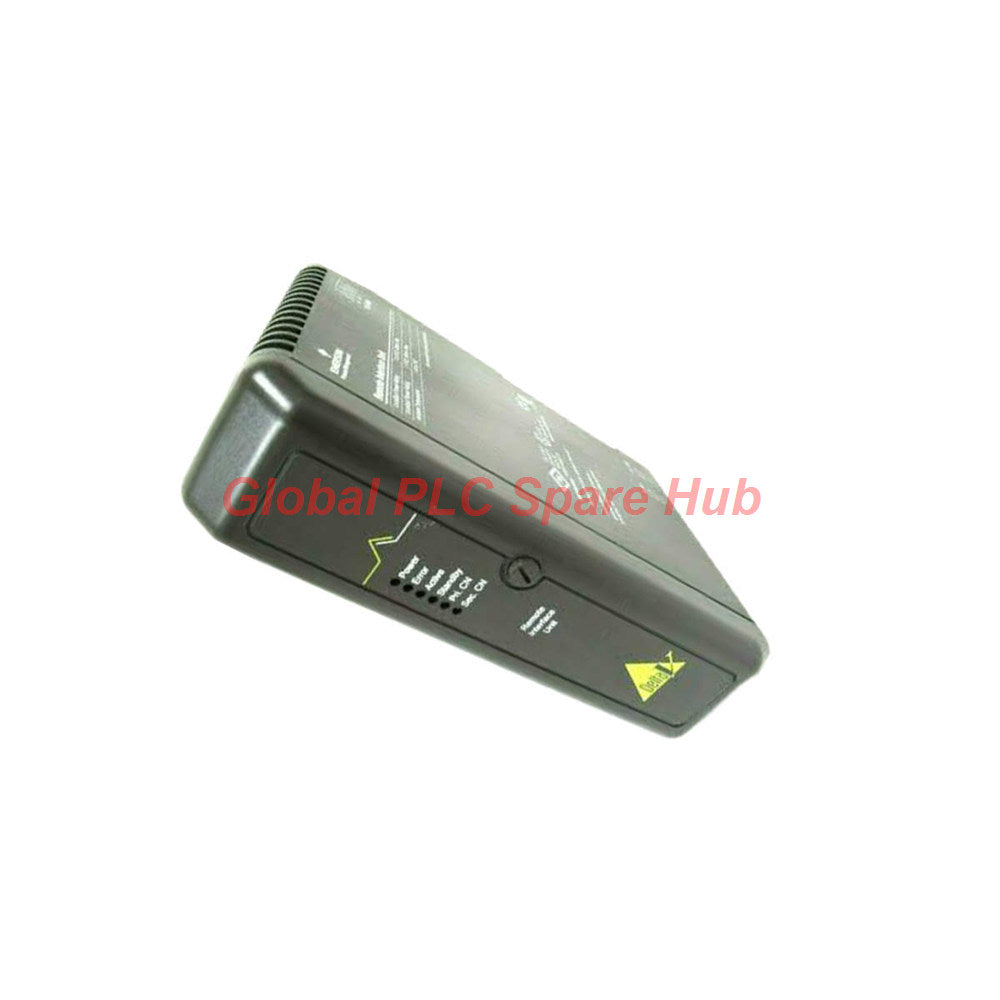

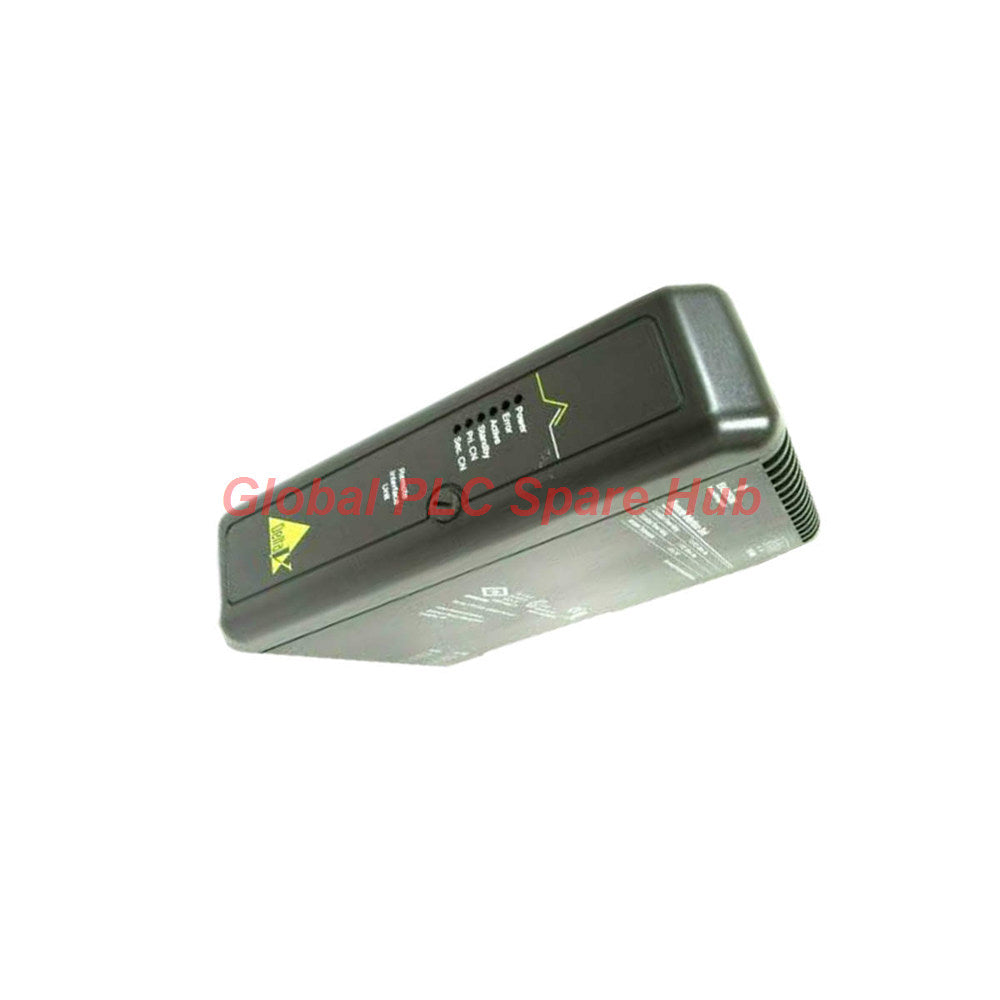

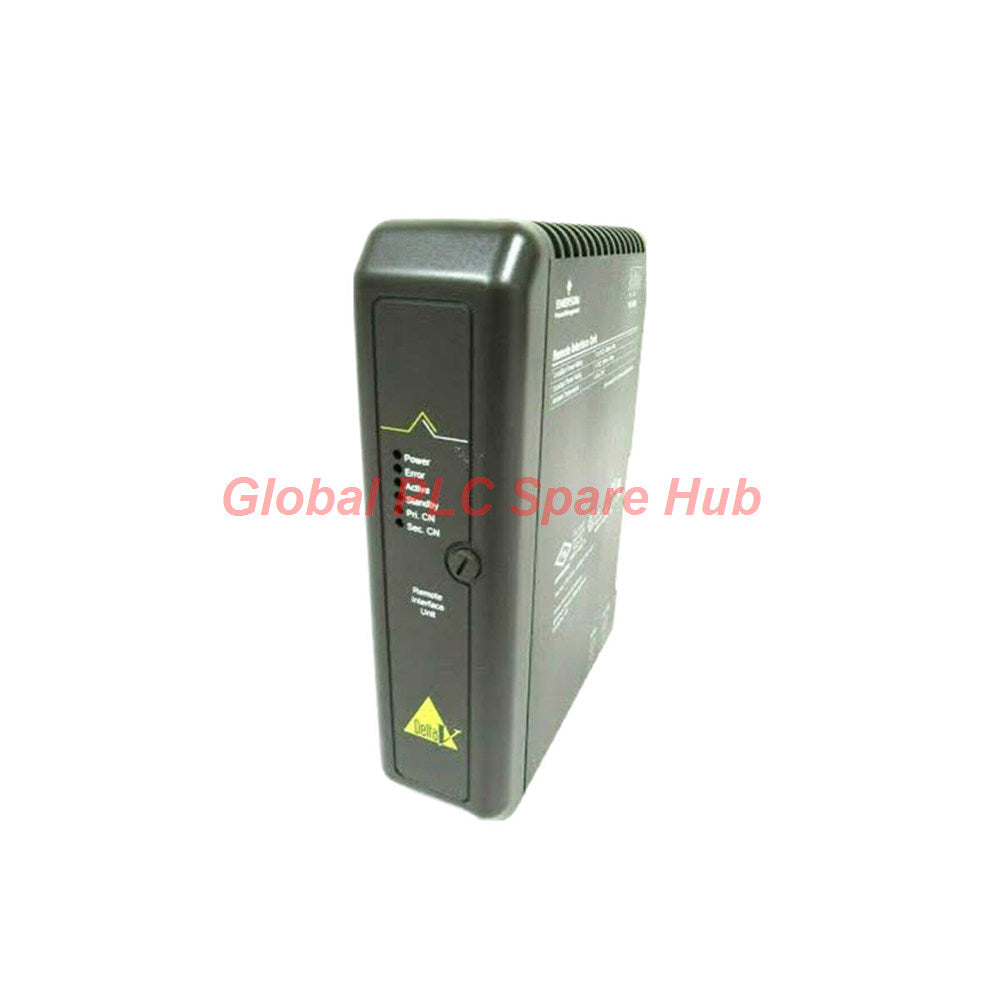

تدعم وحدة الواجهة عن بُعد (RIU) من إيمرسون (Emerson) طراز KJ2004X1-BA1 اتصال الناقل المحلي داخل بنى أتمتة صناعية متوافقة.

توفر هذه الوحدة متطلبات طاقة محددة للناقل المحلي وتعمل عبر ظروف بيئية صناعية قاسية. تدعم مواصفاتها عمليات اختيار المعدات، وتخطيط الخزائن، والتحضير لأعمال الصيانة.

يجب على المهندسين التحقق من بنية النظام، ومراجعة الأجهزة، وموقع التثبيت المعتمد قبل دمج وحدة الواجهة عن بُعد KJ2004X1-BA1.

المواصفات الفنية

المعلمة	المواصفات
العلامة التجارية	إيمرسون (Emerson)
الموديل	KJ2004X1-BA1
نوع المنتج	وحدة واجهة عن بُعد (RIU)
طاقة الناقل المحلي	5 فولت تيار مستمر بحد أقصى 300 مللي أمبير
طاقة إضافية للناقل المحلي	3.3 فولت تيار مستمر بحد أقصى 500 مللي أمبير
درجة الحرارة المحيطة للتشغيل	-40 درجة مئوية إلى +70 درجة مئوية
الرطوبة النسبية	5% إلى 95%، بدون تكاثف
حماية الهيكل	IP20
مقاومة الصدمات	10 جرام، موجة جيبية نصفية، 11 مللي ثانية
مقاومة الاهتزاز	1 مم من الذروة إلى الذروة من 2 إلى 13.2 هرتز
مقاومة الاهتزاز عند الترددات العالية	0.7 جرام من 13.2 إلى 150 هرتز
الملوثات المحمولة جواً	ISA-S71.04-1985، الفئة G3
متطلبات المعايرة	لا تتطلب معايرة
قابلية الصيانة من قبل المستخدم	لا توجد أجزاء قابلة للصيانة من قبل المستخدم
تصنيف الجو القابل للانفجار	II 3G Ex nA nC IIC Gc
مرجع شهادة ATEX	FM16ATEX0056U
مرجع شهادة UKEX	FM21UKEX0017U

الخصائص الكهربائية والاعتبارات الهندسية

• طاقة الناقل المحلي: تحدد الوحدة متطلبين لإمداد الناقل المحلي. يجب على المهندسين التحقق من كلا قضيب الجهد وحدود التيار الخاصة بهما.
• ميزانية الطاقة: يجب مراعاة الحد الأقصى للتيار المذكور على كل قضيب عند مراجعة ميزانية طاقة الناقل المحلي.
• قياس الإشارة: لا تحدد المواصفات المقدمة نطاق القياس، أو الحساسية، أو الخطية، أو الدقة. يرجى تأكيد هذه المعلمات مقابل وثائق النظام المعمول بها.
• استجابة التردد: لا تحدد المعلومات المتاحة استجابة تردد الإشارة. لا تقم بتفسير تصنيف الاهتزاز على أنه تصنيف لعرض نطاق الإشارة.
• الضوضاء الكهربائية: لا تحدد البيانات المقدمة مستويات مناعة التوافق الكهرومغناطيسي (EMC). اتبع تعليمات الشركة المصنعة للنظام بشأن التأريض، والحماية (التدريع)، وتوجيه الكابلات.

الأداء البيئي

تدعم وحدة KJ2004X1-BA1 نطاق درجة حرارة محيطة يتراوح من -40 درجة مئوية إلى +70 درجة مئوية. يساعد هذا النطاق المهندسين في تقييم الملاءمة للخزائن الصناعية والتركيبات ذات درجات الحرارة المتغيرة.

• الرطوبة: حافظ على الرطوبة النسبية بين 5% و 95% دون تكاثف.
• الصدمات: تستوفي الوحدة شرط الصدمات الموجية النصفية بقوة 10 جرام لمدة 11 مللي ثانية.
• الاهتزاز: التزم بحدود الإزاحة والتسارع المحددة عبر نطاقات التردد الخاصة بها.
• التلوث: يتناول تصنيف الفئة G3 المحدد الملوثات المحمولة جواً وفقاً لمعيار ISA-S71.04-1985.
• حماية الدخول: يوفر تصنيف IP20 حماية ضد الوصول إلى الأجزاء الخطرة والأجسام الصلبة بموجب المعيار المعمول به. ولا يوفر حماية ضد دخول الماء.

حافظ على الوحدة ضمن حدودها البيئية المحددة. تحقق من تهوية الخزانة، والتحكم في التكثيف، والتعرض للتلوث، والتركيب الميكانيكي قبل التشغيل.

دليل التركيب

1. تأكيد التوافق: تحقق من رقم الموديل الكامل، ومراجعة الأجهزة، ووثائق النظام، وموقع التثبيت المعتمد.
2. مراجعة متطلبات الطاقة: تحقق من مواصفات إمداد الناقل المحلي بجهد 5 فولت و 3.3 فولت تيار مستمر قبل التركيب.
3. فحص منطقة التركيب: تحقق من درجة الحرارة المحيطة، والرطوبة، والاهتزاز، والتلوث، وظروف الخزانة.
4. اتباع الإجراءات المعتمدة: استخدم تعليمات التثبيت الخاصة بالشركة المصنعة والمتطلبات المعمول بها للمناطق الخطرة.
5. التحقق من ظروف المنطقة الخطرة: لا تقم أبداً بإدخال أو إزالة هذه الوحدة أثناء بقاء طاقة النظام نشطة في منطقة خطرة. قم بإجراء الإدخال أو الإزالة أثناء التشغيل فقط عندما يكون من المعلوم أن المنطقة غير خطرة.
6. التحقق من تشغيل النظام: بعد التثبيت، اتبع إجراء بدء التشغيل الخاص بالنظام وتأكد من حالة الاتصال والواجهة العادية.

التشغيل والصيانة

لا تتطلب وحدة KJ2004X1-BA1 RIU أي معايرة. يركز نهج صيانتها على سلامة التركيب وتشخيصات مستوى النظام.

• افحص الموصلات، وأجهزة التثبيت، وتوصيلات الكابلات التي يمكن الوصول إليها أثناء الصيانة الدورية.
• راجع تشخيصات النظام عندما تصبح الواجهة عن بُعد غير متاحة أو عند ظهور أخطاء في الاتصال.
• تحقق من ظروف طاقة الناقل المحلي مقابل متطلبات الجهد والتيار المحددة.
• تحقق من درجة حرارة الخزانة، والتكثيف، والاهتزاز، والتلوث عند حدوث أعطال متقطعة.
• استبدل الوحدة وفقاً لإجراءات الصيانة المعتمدة إذا حدد الاختبار وجود عطل في الأجهزة.
• لا تقم بفك الوحدة، فهي لا تحتوي على أجزاء يمكن للمستخدم صيانتها.

التوافق وتكامل النظام

يحدد تعيين الموديل وحدة واجهة عن بُعد من إيمرسون. ومع ذلك، لا تؤسس المواصفات المقدمة قائمة توافق كاملة.

• تأكد من التوافق مع وحدة التحكم المثبتة، وبنية الاتصال، والحامل، وأجهزة الواجهة المرتبطة بها.
• تحقق من البرامج الثابتة المطلوبة، ومراجعة الأجهزة، وترتيب الموصلات، وتكوين التركيب.
• راجع دليل النظام المعمول به لمعرفة موديلات الاستبدال المعتمدة ومتطلبات التكوين.
• لا تفترض أن أرقام الموديلات المتشابهة تضمن قابلية التبادل الكهربائي أو الميكانيكي.

اتصل بفريقنا الفني مع ذكر ملصق الوحدة الحالي وتفاصيل النظام قبل الطلب. تساعد هذه الخطوة في تقليل مخاطر التوافق وتجنب وقت التوقف غير الضروري.

التطبيقات النموذجية وقيمة التشخيص

تصف الأمثلة التالية حالات الاستخدام الهندسي المحتملة. قم بتأكيد كل تطبيق مقابل بنية نظام التحكم الفعلية.

• تكامل الواجهة عن بُعد: يدعم ترتيبات الواجهة حيث يحدد تصميم النظام المعتمد موديل RIU هذا.
• خزائن التحكم الصناعية: تساعد مواصفاتها الخاصة بدرجة الحرارة المهندسين في تقييم التركيبات المعرضة لتغيرات كبيرة في درجات الحرارة المحيطة.
• استبدال الصيانة: يساعد رقم الموديل ومواصفات الطاقة الفنيين في التحقق من ملاءمة الاستبدال.
• التحقيق في أعطال الاتصال: يمكن للمهندسين مراجعة حالة الوحدة، وطاقة الناقل المحلي، والموصلات، وتشخيصات النظام المرتبطة.
• استكشاف الأخطاء البيئية وإصلاحها: تساعد سجلات درجة الحرارة والرطوبة والصدمات والاهتزاز في تحديد العوامل المسببة للأعطال المتعلقة بالتركيب.

قيود التشخيص: لا تؤكد المواصفات المتاحة وظائف التشخيص المدمجة، أو بروتوكولات الاتصال، أو رموز الخطأ المحددة. استشر وثائق النظام المعمول بها للحصول على هذه التفاصيل.

شهادات المناطق الخطرة

العنصر	المعلومات المحددة
وسم المعدات	II 3G Ex nA nC IIC Gc
مرجع ATEX	FM16ATEX0056U
مرجع UKEX	FM21UKEX0017U

تحقق من نطاق الشهادة، ووسم المعدات، وظروف التثبيت، والمتطلبات الإقليمية المعمول بها قبل النشر في المناطق الخطرة. مراجع الشهادات وحدها لا تثبت الملاءمة لكل موقع خطر.

التغليف والضمان

• المنتج: وحدة واجهة عن بُعد من إيمرسون طراز KJ2004X1-BA1.
• التغليف: تغليف وقائي مناسب للشحن.
• الملحقات: تأكد من أي موصلات مطلوبة، أو أجهزة تثبيت، أو مكونات تكميلية مع فريق المبيعات.
• الوثائق: اطلب وثائق المنتج المتاحة ومعلومات الشهادات المعمول بها عند الطلب.
• الضمان: ضمان لمدة 12 شهراً، يخضع لشروط الضمان المكتوبة للبائع.
• الشحن: تتوفر خيارات FedEx و UPS و DHL، رهناً بالوجهة وتوافر الخدمة.
• الإرسال: الهدف هو الإرسال خلال 24-48 ساعة بعد تأكيد الطلب، رهناً بتوافر المخزون ومعالجة الطلب.

اتصل بنا لتأكيد محتويات الحزمة الدقيقة، وتغطية الضمان، وحالة المخزون، وجدول الشحن قبل الشراء.

رؤية "Global PLC Spare HUB"

يجب أن يبدأ استكشاف الأخطاء وإصلاحها في الموقع بمصدر الطاقة، وبيئة التثبيت، وتشخيصات النظام. إن استبدال وحدة الواجهة دون التحقق من هذه الظروف قد يترك العطل الأصلي دون حل.

مثال ميداني 1: تقطع في اتصال الواجهة

يواجه فني فقدان اتصال متقطع بعد صيانة الخزانة. يتحقق الفني من وضع الموصلات، وتوجيه الكابلات، وطاقة الناقل المحلي، وتشخيصات وحدة التحكم قبل استبدال الوحدة.

إذا بقيت قضبان الطاقة ضمن حدودها المحددة، يقوم الفني بعد ذلك بالتحقق من تكوين النظام ومسار الاتصال المعتمد. يساعد هذا التسلسل في فصل مشاكل التثبيت عن أعطال الوحدة المحتملة.

مثال ميداني 2: الأعطال المتعلقة بدرجة الحرارة

تعاني خزانة التحكم من انقطاعات في الاتصال أثناء فترات ارتفاع درجة الحرارة المحيطة. يقارن فريق الصيانة سجلات درجة حرارة الخزانة مع الطوابع الزمنية للأعطال ويتحقق من ظروف التهوية.

يفحص الفريق أيضاً سلامة الموصلات ويتحقق من بيئة تثبيت الوحدة. تساعد هذه العملية في تحديد العوامل البيئية المسببة دون افتراض أن درجة الحرارة وحدها تسببت في العطل.

توصية هندسية: سجل رقم الموديل الكامل، ومراجعة النظام، وفولتية الإمداد المقاسة، ورسائل التشخيص، والطوابع الزمنية للأعطال. تعمل هذه التفاصيل على تحسين قرارات الاستبدال ومناقشات الدعم الفني.

الأسئلة الشائعة

س1: ما هي وحدة إيمرسون KJ2004X1-BA1؟

طراز KJ2004X1-BA1 هو وحدة واجهة عن بُعد (RIU) ذات متطلبات طاقة ناقل محلي وبيئية محددة.

س2: ما هي طاقة الناقل المحلي التي تتطلبها هذه الوحدة؟

تسرد المواصفات 5 فولت تيار مستمر بحد أقصى 300 مللي أمبير و 3.3 فولت تيار مستمر بحد أقصى 500 مللي أمبير.

س3: هل تتطلب وحدة KJ2004X1-BA1 معايرة؟

لا. تنص معلومات المنتج المقدمة على أن المعايرة غير مطلوبة.

س4: هل يمكن للفنيين استبدال هذه الوحدة أثناء بقاء النظام نشطاً؟

فقط عندما يكون من المعلوم أن المنطقة غير خطرة. اتبع الإجراءات المعتمدة من الشركة المصنعة ومتطلبات سلامة الموقع.

س5: ما الذي يجب على المهندسين التحقق منه قبل استبدال وحدة RIU؟

تحقق من رقم الموديل الكامل، وتوافق النظام، وطاقة الناقل المحلي، والموصلات، والتكوين، وسجلات التشخيص قبل الاستبدال.

س6: ماذا يعني تصنيف IP20 للتركيب؟

تصنيف IP20 لا يوفر حماية ضد دخول الماء. قم بتثبيت الوحدة في خزانة مناسبة للظروف البيئية الفعلية.

س7: كيف يجب على الفنيين التحقيق في حالات فشل الاتصال المتقطعة؟

ابدأ بقياسات الطاقة، ووضع الموصلات، وتوجيه الكابلات، وتشخيصات النظام، والسجلات البيئية. استبدل الأجهزة فقط بعد إجراء الفحوصات المناسبة.

س8: هل يدعم المنتج بروتوكول اتصال معين؟

لا تحدد المعلومات المقدمة بروتوكول اتصال. تأكد من البنية المدعومة في وثائق نظام إيمرسون المعمول بها.

س9: كيف يمكن للمشترين التحقق من التوافق قبل الطلب؟

قدم رقم الوحدة الحالية، وموديل النظام، ومراجعة الأجهزة، وتفاصيل التثبيت. يمكن لفريقنا مراجعة المعلومات المتاحة قبل تقديم عرض السعر.

س10: ما الذي يجب على المشترين تأكيده عند اختيار بديل؟

تحقق من المتطلبات الكهربائية، والملاءمة الميكانيكية، ومراجعة النظام، واحتياجات الشهادات، وحالة الاستبدال المعتمدة. لا تعتمد على تشابه الموديل وحده.

س11: ما هي خيارات الضمان والشحن المتاحة؟

نقدم ضماناً لمدة 12 شهراً بموجب الشروط المكتوبة المعمول بها. تتوفر خيارات FedEx و UPS و DHL، مع هدف إرسال خلال 24-48 ساعة بعد تأكيد الطلب، رهناً بالمخزون والمعالجة.

س12: ما هي المعلومات التي يجب على المشترين تضمينها في الاستفسار؟

تضمين رقم الموديل، والكمية المطلوبة، وبلد الوجهة، وتفاصيل التطبيق، وأي أسئلة حول توافق النظام. تساعدنا هذه المعلومات في إعداد عرض سعر أكثر دقة.

طلب عرض سعر

هل تبحث عن وحدة الواجهة عن بُعد من إيمرسون KJ2004X1-BA1 للصيانة أو تكامل النظام؟

اتصل بـ Global PLC Spare HUB لطلب الأسعار، وتأكيد التوافر، ومراجعة التوافق، وترتيب الشحن الدولي.

يرجى تقديم رقم الموديل، والكمية، والوجهة، ومعلومات النظام ذات الصلة مع استفسارك.
