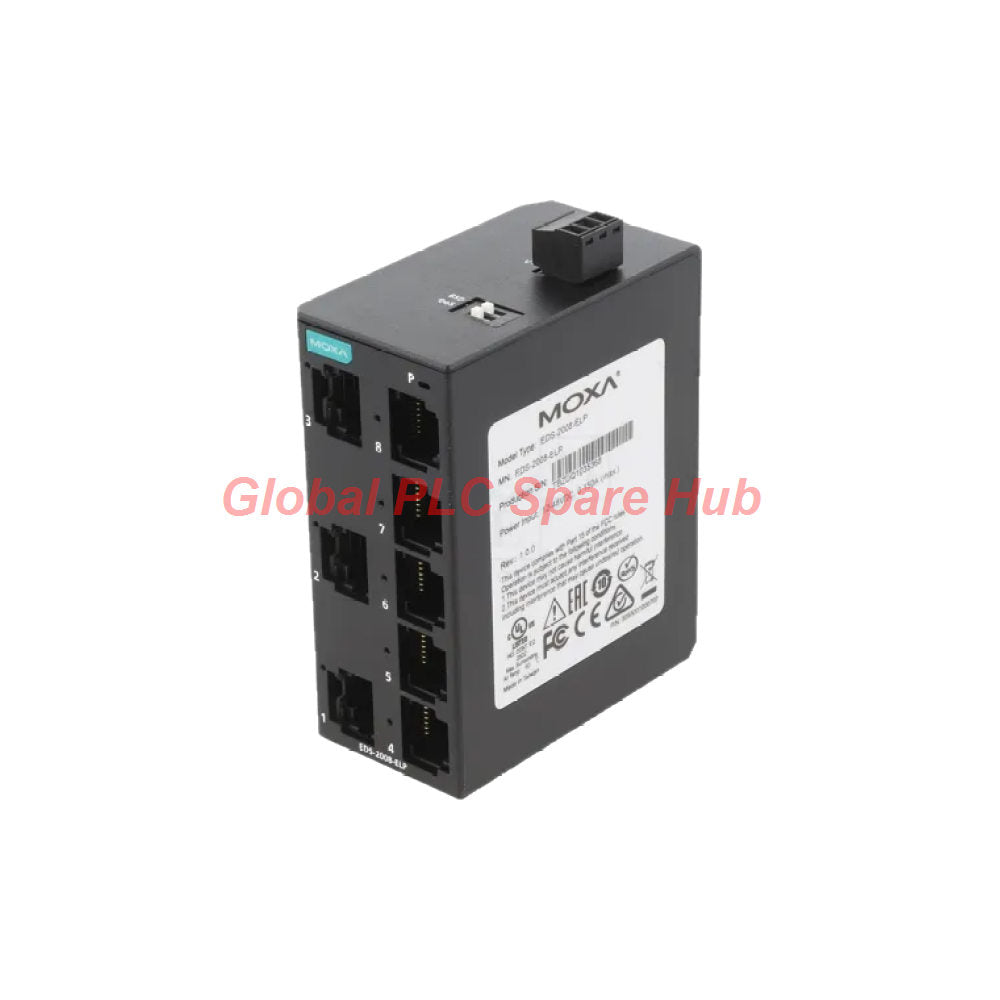

محول إيثرنت صناعي غير مُدار بـ 8 منافذ من Moxa طراز EDS-2008-EL

نظرة عامة على محول الإيثرنت الصناعي Moxa EDS-2008-EL

تم تصميم Moxa EDS-2008-EL خصيصاً لأرضيات المصانع القاسية وشبكات الأتمتة الصعبة، وهو محول إيثرنت صناعي غير مُدار بمستوى أولي ذو 8 منافذ، ويأتي في هيكل معدني متين حاصل على تصنيف IP40. يتميز هذا المحول بتكوينات نحاسية مرنة وخيارات ألياف ضوئية اختيارية، ومفاتيح تبديل DIP مدمجة لجودة الخدمة (QoS) وحماية عواصف البث (BSP)، بالإضافة إلى توافقه مع معيار PROFINET فئة A، مما يضمن نقل بيانات يمكن الاعتماد عليه في ظل حركة مرور صناعية كثيفة.

المواصفات الفنية وتفاصيل التكوين

أداء النظام والتبديل

• العلامة التجارية: Moxa
• الموديل: EDS-2008-EL
• سلسلة المنتج: سلسلة EDS-2008-EL
• نوع الجهاز: محول إيثرنت صناعي غير مُدار بمستوى أولي ذو 8 منافذ
• نوع المعالجة: التخزين وإعادة التوجيه (Store and Forward)
• حجم جدول عناوين MAC: 2 ألف إدخال
• حجم ذاكرة الحزم المؤقتة: 768 كيلوبت

معايير الطاقة والحماية الكهربائية

• نطاق جهد الإدخال: 12 / 24 / 48 فولت تيار مستمر (جهد التشغيل: 9.6 إلى 60 فولت تيار مستمر)
• تصنيفات تيار الإدخال:
  • الطراز القياسي EDS-2008-EL: 0.067 أمبير عند 24 فولت تيار مستمر
  • طرازات الألياف الضوئية (EDS-2008-EL-M-ST / EDS-2008-EL-M-SC): 0.105 أمبير عند 24 فولت تيار مستمر
• توصيل الطاقة: كتلة طرفية واحدة قابلة للإزالة بجهتين
• حماية الدائرة: دعم كامل لحماية الحمل الزائد للتيار وحماية القطبية العكسية

الخصائص الفيزيائية والأبعاد

• مادة الهيكل: هيكل معدني متين مصنف IP40
• خيارات التركيب: تركيب على سكة DIN (يتوفر تركيب على الحائط مع مجموعة اختيارية)
• وزن الوحدة: 163 جرام (0.36 رطل)
• الأبعاد (العرض × الارتفاع × العمق):
  • الطراز القياسي EDS-2008-EL: 36 × 81 × 65 مم (1.4 × 3.19 × 2.56 بوصة)
  • طراز EDS-2008-EL-M-ST: 36 × 81 × 70.9 مم (مع الموصل)
  • طراز EDS-2008-EL-M-SC: 36 × 81 × 68.9 مم (مع الموصل)

التحمل البيئي وتصنيفات درجة الحرارة

• الرطوبة النسبية المحيطة: 5 إلى 95% (بدون تكاثف)
• درجة حرارة التشغيل القياسية: -10 إلى 60 درجة مئوية (14 إلى 140 درجة فهرنهايت)
• درجة حرارة التشغيل الواسعة (موديلات -T): -40 إلى 75 درجة مئوية (-40 إلى 167 درجة فهرنهايت)
• درجة حرارة التخزين: -40 إلى 85 درجة مئوية (-40 إلى 185 درجة فهرنهايت)

المعايير والشهادات والموثوقية

• السلامة الصناعية: UL 61010-2-201, EN 62368-1 (LVD)
• التوافق الكهرومغناطيسي (EMC & EMI): EN 55032/35, CISPR 22/32, FCC Part 15B Class A
• معايير المناعة (EMS): تم اختباره وفقاً لمعايير IEC 61000-4 لـ ESD، وRS، وEFT، وSurge، وCS، وPFMF
• الاختبارات البيئية: توافق مع معايير IEC 60068 للصدمات والاهتزازات والسقوط الحر
• توافق PROFINET: معتمد للفئة A (CC-A)
• متوسط الوقت بين الأعطال (MTBF): 3,472,660 ساعة محسوبة وفقاً لمعايير Telcordia

التشخيص والميزات التشغيلية

• تكوين مفتاح DIP: تبديل سهل لجودة الخدمة (QoS) لتحديد أولويات بيانات التحكم الحرجة وحماية عواصف البث (BSP) مباشرة من اللوحة الأمامية دون الحاجة لإعداد البرامج.
• التحقق من التشغيل (Burn-In): اجتياز اختبارات المصنع الصارمة بنسبة 100% لضمان الموثوقية طويلة الأمد في البيئات الصناعية ذات درجات الحرارة العالية.
• حماية التوصيل: حماية داخلية بالأجهزة ضد الأحمال الكهربائية الزائدة وأخطاء أسلاك القطبية العكسية أثناء التشغيل.

خدمات وضمانات Global PLC Spare HUB

• الشحن الدولي: شحن سريع وآمن حول العالم عبر شركاء لوجستيين رائدين: FedEx وUPS وDHL.
• سرعة المعالجة: معالجة الطلبات وشحنها في غضون 24 إلى 48 ساعة.
• التعبئة الصناعية: حماية باستخدام مواد مضادة للكهرباء الساكنة ومقاومة للصدمات لمنع حدوث تلف أثناء النقل.
• حماية الضمان: مدعوم بضمان تجاري قياسي من Global PLC Spare HUB لمدة 12 شهراً (ملاحظة: يسري ضمان المصنع الأصلي على عملية الشراء الأصلية؛ يرجى مراجعة الشروط).

التطبيقات المستهدفة والمعدات المتوافقة

• خلايا أتمتة المصانع: ربط رفوف PLC غير المُدارة على مستوى الآلة، ومداخل الإدخال/الإخراج عن بعد (Remote I/O)، وشاشات HMI.
• بنيات شبكات PROFINET: دمج آلات الأتمتة المتوافقة مع الفئة A التي تتطلب توقيتاً دقيقاً للحزم.
• النقل الذكي والطاقة المتجددة: الموديلات ذات درجة الحرارة الواسعة (-T) تدعم الخزائن الخارجية والمحطات الفرعية للمرافق المعرضة للمناخات القاسية.

رؤية Global PLC Spare HUB ودليل الشراء

يوصي أخصائيو الشبكات في Global PLC Spare HUB بمطابقة متطلبات الوسائط ودرجة الحرارة قبل اختيار طراز الطلب.

ملاحظة هندسية: عند تكوين EDS-2008-EL في خزائن ذات حركة مرور بث عالية من أنظمة الرؤية أو مجموعات PLC الكبيرة، قم بتمكين مفتاح DIP الخاص بحماية عواصف البث (BSP) على اللوحة الخارجية لمنع اختناق وحدة المعالجة المركزية (CPU) للمحول. إذا كنت تقوم بتوجيه الإشارات عبر مسافات طويلة أو مناطق ذات تداخل كهرومغناطيسي عالي (EMI)، فاختر إصدارات الألياف الضوئية متعددة الأنماط SC (-M-SC) أو ST (-M-ST) بدلاً من النحاس القياسي.

الأسئلة الشائعة للمحترفين

س: كيف يتم تكوين جودة الخدمة (QoS) وحماية عواصف البث على هذا المحول؟
ج: يتم تكوين كلتا الميزتين فوراً باستخدام مفاتيح DIP فعلية موجودة على اللوحة الخارجية، ولا يتطلب الأمر تسجيل دخول برمجياً أو تكوين IP.

س: ما هو الفرق بين الموديلات القياسية وموديلات -T فيما يتعلق بدرجة الحرارة؟
ج: تعمل الموديلات القياسية من -10 إلى 60 درجة مئوية، بينما تم تصميم الموديلات ذات درجة الحرارة الواسعة (-T) لتعمل بشكل موثوق من -40 إلى 75 درجة مئوية.

س: هل يمكن تركيب EDS-2008-EL على سكك DIN القياسية؟
ج: نعم، فهو يحتوي على معدات تركيب مدمجة لسكة DIN، مع توفر مجموعات تركيب على الحائط بشكل منفصل.

س: ما هي شركات الشحن والجداول الزمنية للتسليم التي توفرها Global PLC Spare HUB؟
ج: يتم شحن جميع الطلبات عالمياً عبر FedEx وUPS وDHL مع التزام صارم بالشحن خلال 24 إلى 48 ساعة.

س: هل تقدم Global PLC Spare HUB ضماناً لهذا المحول؟
ج: نعم، يتم تسليم كل وحدة مع ضماننا التجاري الموثوق لمدة 12 شهراً الذي يغطي الأداء الوظيفي.
