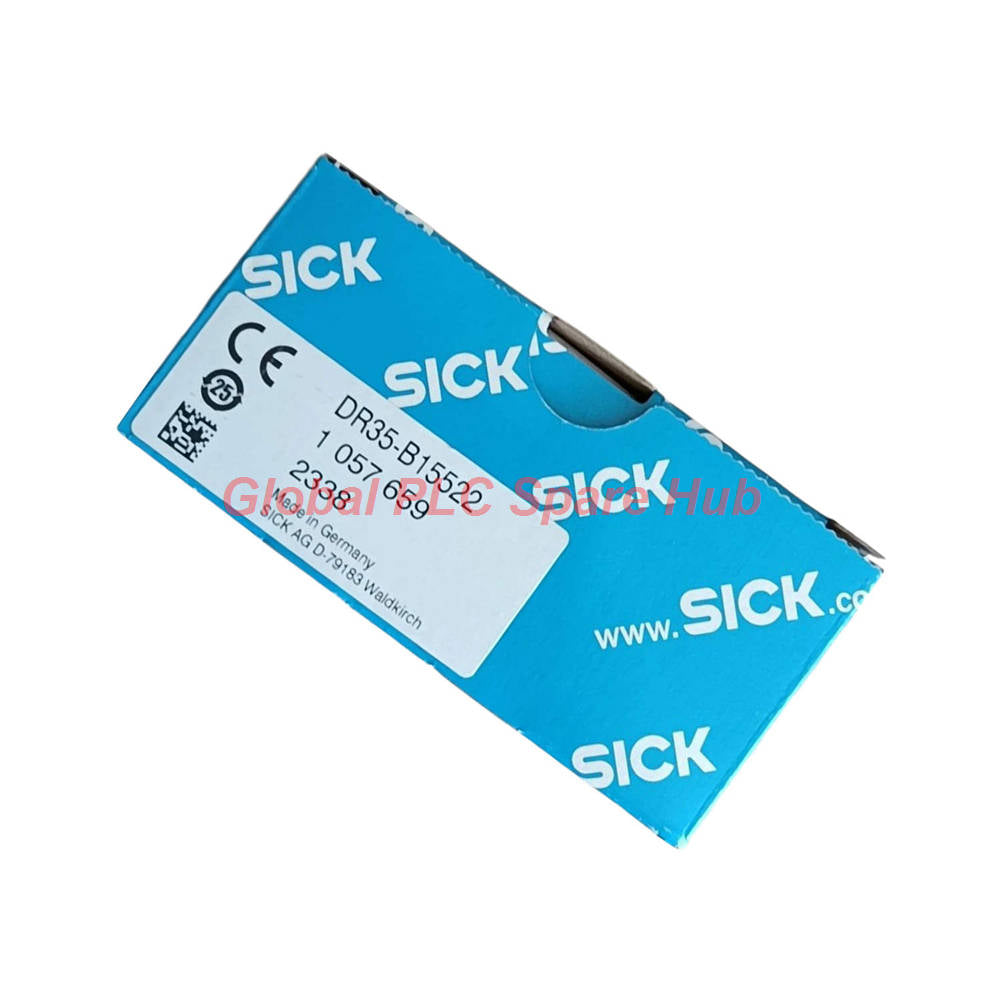

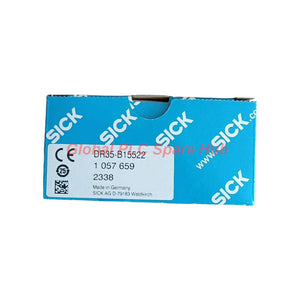

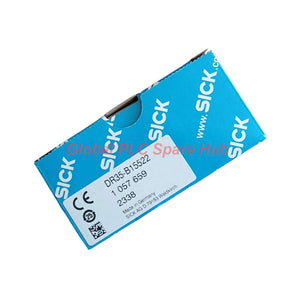

مستشعر قياس المسافة بالليزر العاكس من سلسلة SICK Dx35 طراز DR35-B15522
Manufacturer: SICK
Product No.: DR35-B15522
Condition: متوفر بالمخزون
Product Type: مستشعر المسافة الليزري
Product Origin: USA
Payment: T/T, Western Union
Weight: 3300g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
رؤى Global PLC Spare HUB
غالباً ما تواجه تطبيقات الفرز الآلي عالي السرعة وتحديد المواقع لمسافات طويلة صعوبات في تتبع المسافات بشكل غير منتظم عند التعامل مع تفاوت انعكاس الأسطح أو ظروف الإضاءة المحيطة المنخفضة. وبناءً على خبرتنا العملية في نشر مستشعرات الأتمتة، يستفيد مستشعر المسافة البصري SICK DR35-B15522 من سلسلة Dx35 من تقنية HDDM (قياس المسافة عالي الدقة) المتقدمة المعتمدة على زمن انتقال الضوء (Time-of-Flight) لتقديم مراقبة دقيقة للموقع تصل إلى 35 متراً على الأشرطة العاكسة. وهو مجهز بمخارج دفع وجذب (push-pull) مزدوجة وواجهة IO-Link V1.1، مما يجمع بين الموثوقية الصناعية القوية والاستجابة عالية السرعة التي تصل إلى 2.5 مللي ثانية.
الهيكلية الأساسية والمصفوفة التقنية
- العلامة التجارية والطراز: SICK DR35-B15522 (رقم القطعة: 1057659)
- السلسلة والنوع: سلسلة Dx35 / مستشعر مسافة ليزري تبديلي انعكاسي
- مبدأ القياس: تقنية HDDM البصرية لزمن انتقال الضوء (Time-of-Flight)
- نطاق الاستشعار: 200 مم إلى 35,000 مم على الأشرطة العاكسة من فئة Diamond Grade
- مصدر الضوء وفئة الليزر: صمام ثنائي ليزري أحمر مرئي (طول موجي 658 نانومتر)، الفئة 1 آمن للعين (IEC 60825-1:2014)
- زمن الاستجابة والتردد: أوقات استجابة قابلة للتعديل من 2.5 مللي ثانية (فائق السرعة) إلى 96.5 مللي ثانية؛ تردد تبديل يصل إلى 333 هرتز
- المواصفات الكهربائية: جهد تشغيل من 12 فولت إلى 30 فولت تيار مستمر، استهلاك طاقة ≤ 1.7 وات، موصل ذكر M12 بـ 5 دبابيس
- واجهات الاتصال: مخرجان رقميان دفع-جذب (PNP/NPN، Q1 و Q2)، واجهة IO-Link V1.1 على Q1، ومدخل متعدد الوظائف (MF)
- المواصفات الفيزيائية والبيئية: أبعاد 32 × 58.6 × 42.7 مم، وزن 65 جرام تقريباً، هيكل بلاستيكي ABS/PC مع نافذة بصرية PMMA، حماية IP65
إرشادات التركيب والمحاذاة الميكانيكية
- قم بتركيب مستشعر DR35-B15522 بإحكام على دعامات صناعية صلبة لإزالة الاهتزازات الدقيقة التي يمكن أن تشوه قراءات زمن انتقال الضوء للمسافات الطويلة.
- قم بمحاذاة بقعة الليزر الأحمر المرئي من الفئة 1 بدقة على مركز الشريط العاكس من فئة Diamond Grade لزيادة كثافة الإشارة المرتدة إلى أقصى حد.
- قم بتوصيل كابل M12 ذو الـ 5 دبابيس بإحكام، مع التأكد من أن مصدر طاقة 12-30 فولت تيار مستمر يظل مستقراً ويوفر هامش جهد كافٍ عند تفعيل IO-Link.
- حافظ على نظافة نافذة الزجاج البصري PMMA من الغبار وطبقات الزيت لمنع ضعف الإشارة المبكر.
بروتوكولات التشخيص والصيانة التشغيلية
- راقب معايير التشخيص في الوقت الفعلي ومقاييس سلامة المستشعر مباشرة عبر واجهة الاتصال المدمجة IO-Link V1.1.
- تحقق من حالات مؤشرات مخرجات التبديل (push-pull) أثناء تشغيل الآلة للتحقق من عتبات التحفيز الصحيحة للهدف.
- افحص سطح العدسة البصرية بشكل دوري أثناء عمليات الصيانة الروتينية وامسحها بقطعة قماش بصرية خالية من الوبر في حالة تلوثها.
توافق المعدات وسيناريوهات التطبيق
- المركبات الموجهة آلياً (AGVs) ورافعات التخزين التي تتطلب تحديداً موثوقاً للمواقع لمسافات طويلة تصل إلى 35 متراً.
- خطوط ناقل المواد عالية السرعة، وآلات التعبئة والتغليف، وأنظمة رفع المنصات.
- أرصفة الفرز الصناعية وبنية التخزين الآلي التي تحتاج إلى تبديل رقمي دقيق وتكامل مع IO-Link.
الخدمات اللوجستية وضمان الجودة
- يتم الشحن بسرعة عبر شركاء لوجستيين عالميين موثوقين بما في ذلك FedEx وUPS وDHL خلال 24 إلى 48 ساعة.
- مغلف في عبوات صناعية واقية مصممة لمنع الصدمات والأضرار الإلكتروستاتيكية أثناء النقل.
- مدعوم بضمان تشغيلي شامل لمدة 12 شهراً يغطي عيوب التصنيع والعيوب الإلكترونية.
الأسئلة الشائعة
سؤال: كيف تعمل تقنية زمن انتقال الضوء (HDDM) على تحسين الأداء مقارنة بالمستشعرات الكهروضوئية القياسية؟
جواب: تقيس تقنية HDDM الوقت الدقيق الذي يستغرقه الضوء للانتقال إلى الهدف والعودة، مما يوفر مناعة استثنائية ضد الضوء المحيط وقيم مسافة دقيقة للغاية بغض النظر عن لون الجسم.
سؤال: ما هو الغرض من المدخل متعدد الوظائف (MF) في طراز المستشعر هذا؟
جواب: يسمح المدخل متعدد الوظائف بوظائف تحكم خارجية مثل التحكم في إيقاف الليزر، أو البرمجة الخارجية (Teach-in)، أو مدخلات الزناد (Trigger) اعتماداً على إعدادات المستخدم.
سؤال: هل يمكن تعديل تباطؤ التبديل (hysteresis) للتطبيقات ذات الأهداف المهتزة؟
جواب: نعم، يمكن تخصيص تباطؤ التبديل بين 0 مم و34,950 مم عبر IO-Link لمنع تذبذب المخرج الناتج عن اهتزاز الهدف.
سؤال: لماذا يتغير متطلب جهد الإمداد عند تمكين اتصال IO-Link؟
جواب: عند تفعيل IO-Link، يجب أن يتجاوز جهد الإمداد (Vs) 18 فولت لضمان اتصال رقمي ثنائي الاتجاه مستقر وعمليات منطقية داخلية.
سؤال: ما هي الاحتياطات التي يجب اتخاذها عند تركيب المستشعر بالقرب من معدات ذات درجة حرارة عالية؟
جواب: تأكد من أن درجة حرارة التشغيل المحيطة لا تتجاوز +55 درجة مئوية عند التشغيل بجهد إمداد يصل إلى 24 فولت، ووفر درعاً حرارياً إذا كان هناك حرارة مشعة.
دليل الشراء للخبراء
- تحقق من أن سطح الهدف يستخدم شريطاً عاكساً عالي الجودة (مثل Diamond Grade) لتحقيق قدرة نطاق الاستشعار الكاملة البالغة 35 متراً.
- تأكد من أن بنية التحكم لديك تدعم IO-Link V1.1 إذا كنت تنوي استخدام استنساخ المعلمات المتقدم وملاحظات التشخيص في الوقت الفعلي.
- قيم توافق بطاقة دخل الـ PLC الخاصة بك لضمان التكامل السلس مع مخرجات التبديل المزدوجة دفع-جذب (PNP/NPN).
