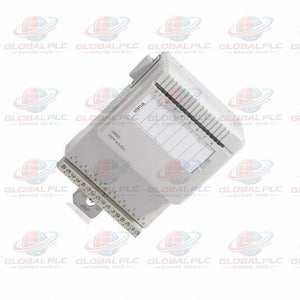

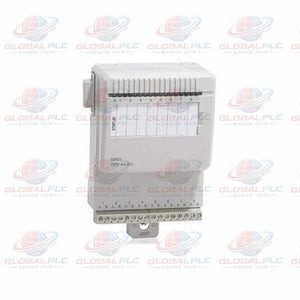

وحدة إدخال رقمية 8 قنوات من سلسلة DI803 ABB 3BSE022362R1 S800L
Manufacturer: ABB
Product No.: DI803
Condition： متوفر بالمخزون
Product Type: وحدة الإدخال الرقمي
Product Origin: SE
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
جوهر المنتج الأساسي وهندسته المعمارية
تم تصميم ABB DI803 (الجزء: 3BSE022362R1) لشبكات التوزيع الصناعية عالية الجهد، ويعمل كوحدة إدخال رقمية ذات 8 قنوات 230 فولت تيار متردد/تيار مستمر مبنية على نظام S800 I/O القوي والميكانيكا S800L. على عكس بطاقات الجهد المنخفض القياسية، فإنها تستوعب إشارات المصانع الثقيلة مع توفير عزل جلفاني كامل من قناة إلى قناة. يمنع هذا حلقات التأريض والتجاوزات عالية الوضع المشترك من تعطيل وحدات التحكم الرئيسية في تخطيطات الصناعات الثقيلة القاسية.
مصفوفة المواصفات الفنية الشاملة والحصرية MECE
| مقياس هندسي | قيمة المواصفات الفنية |
|---|---|
| التعريف | ABB DI803 | موديل 3BSE022362R1 |
| منصة النظام | هندسة S800 I/O / ميكانيكا S800L |
| نطاقات جهد الإدخال | تيار متردد: 164 إلى 264 فولت (الحالة 0: 0-50 فولت)؛ تيار مستمر: 175 إلى 275 فولت (الحالة 0: 0-40 فولت) |
| المقاومة وسحب التيار | 30 كيلو أوم (تيار متردد، 7.6 مللي أمبير عند 230 فولت)؛ 134 كيلو أوم (تيار مستمر، 1.6 مللي أمبير عند 220 فولت) |
| التردد والتصفية | نطاق تيار متردد 47 إلى 63 هرتز؛ فلاتر رقمية قابلة للتحديد (2، 4، 8، 16 مللي ثانية)؛ تأخير فلتر تناظري 5/28 مللي ثانية |
| العزل والعزل الكهربائي | قنوات معزولة بشكل فردي؛ عزل مصنف 250 فولت؛ جهد اختبار عزل كهربائي 2000 فولت تيار متردد |
| التصنيفات البيئية | حماية IP20، فئة تآكل ISA-S71.04 G3، معايير EMC EN 61000-6-4/6-2 |
| المعلمات الحرارية | التشغيل: 0 درجة مئوية إلى +55 درجة مئوية (الحد الأقصى للوضع الرأسي 40 درجة مئوية)؛ التخزين: -40 درجة مئوية إلى +70 درجة مئوية |
دليل التثبيت الميداني والتكامل الميكانيكي
- إطار التركيب: تجميع مباشر بقابس على الألواح الأساسية المعيارية S800 I/O ولوحات التوصيل Modulebus.
- استيعاب الموصلات: الكابلات الصلبة (0.05-2.5 مم²، 30-12 AWG)؛ الكابلات المجدولة (0.05-1.5 مم²، 30-12 AWG).
- إرشادات الإنهاء: تجريد العزل إلى 6-7.5 مم (0.24-0.30 بوصة). تثبيت الأطراف بإحكام بعزم دوران 0.5-0.6 نيوتن متر.
- عتبات الكابلات: تمتد أقصى أطوال للكابلات الميدانية حتى 200 متر للتيار المتردد (100 pF/m) و 600 متر لإشارات التيار المستمر.
مجموعة التشخيص ومعالجة أعطال النظام
- مصفوفة الحالة الأمامية: مؤشر مخصص لتشغيل/خطأ النظام (S) مقترن بمؤشرات LED فردية للحالة (1-8) لمراقبة القنوات الثنائية.
- مراقبة الجهد: تنفذ القناة 8 مراقبة جهد العملية النشطة عبر تغذية الطاقة الميدانية.
- إعلان الإنذار: إعلام فوري بأخطاء الوحدة، تحذير الوحدة، وشروط خطأ القناة إلى النظام المضيف.
توافق النظام والمعايير المعتمدة
- إمكانية التشغيل البيني لوحدة التحكم: يتكامل بسلاسة مع ABB Advant OCS و 800xA وأطر عمل أتمتة PLC للجهات الخارجية.
- الامتثال الكهربائي: معتمد بموجب EN 61010-1 و UL 61010-1 و EN 61010-2-201 و UL 61010-2-201.
- الشهادات البحرية: معتمدة من ABS و BV و DNV و LR للسفن البحرية ومنصات النفط البحرية.
- RoHS و WEEE: متوافقة تمامًا مع اللوائح البيئية الأوروبية (التوجيه 2011/65/EU و 2012/19/EU).
اللوجستيات، قائمة الحزمة وحماية الضمان
- قائمة محتويات العبوة: 1x وحدة ABB DI803 مختومة من المصنع كاملة مع كتل الأطراف.
- شروط الضمان: مشمولة بضمان استبدال جودة حصري لمدة 12 شهرًا من Global PLC Spare HUB.
- الوفاء والإرسال: معالجة طلبات سريعة خلال 24-48 ساعة وإرسال عالمي عبر شركات النقل الموثوقة FedEx و UPS و DHL.
الأجهزة المستهدفة وسيناريوهات التطبيق الصناعي
- مفاتيح التوزيع الرئيسية: مراقبة جهات الاتصال المساعدة لقواطع الجهد العالي وخطوط حالة التغذية.
- مصانع التصنيع الثقيلة: ربط لوحات التحكم 230 فولت وسلاسل التعشيق الآمنة مباشرة بأنظمة التحكم.
- غرف الدفع البحري: تتبع ردود فعل موصلات المحركات المساعدة عالية الجهد في البيئات الرطبة المعرضة للاهتزاز على متن السفن.
رؤية Global PLC Spare HUB والخبرة الميدانية
عند تصميم حلقات 230 فولت عالية الجهد، يمكن أن يؤدي الاقتران السعوي المستحث على طول مسافات الكابلات الطويلة أحيانًا إلى قراءات إيجابية خاطئة في مدخلات العتبة المنخفضة القياسية. في تجربتنا الميدانية مع وحدة ABB DI803، يؤدي تكوين الفلتر الرقمي المدمج على 16 مللي ثانية إلى تصفية فعالة للانتقالات الخطية الناتجة عن محركات العاكس عالية الطاقة القريبة. علاوة على ذلك، تأكد دائمًا من توصيل القناة 8 بشكل صحيح لمراقبة طاقة المجال الواردة لمنع انقطاع الإمداد الصامت من المرور دون اكتشاف.
الأسئلة المتكررة (FAQ)
س: ما الذي يميز وحدة DI803 عن بطاقات الإدخال الرقمية ذات الجهد المنخفض القياسية؟
ج: تم تصميمها خصيصًا لمعالجة جهود المجال المباشرة 230 فولت تيار متردد/تيار مستمر وتتميز بعزل فردي حقيقي من قناة إلى قناة للتعامل مع الإمكانيات الصناعية القاسية بأمان.
س: كيف يجب على المشترين اختيار تكوينات توصيل الإدخال بين التيار المتردد والتيار المستمر لهذه الوحدة؟
ج: تطابق مصدر طاقة حلقة المجال بدقة؛ لاحظ أن أقصى أطوال تشغيل الكابلات الميدانية تختلف بشكل كبير، مما يسمح بما يصل إلى 600 متر لإشارات التيار المستمر مقابل 200 متر للتيار المتردد بسبب حدود السعة.
س: لماذا تومض مؤشرات LED لحالة الإدخال بشكل غير منتظم على مسافات كابلات ميدانية طويلة؟
ج: عادةً ما يحدث هذا بسبب اقتران خطي سعوي. قم بزيادة إعداد الفلتر الرقمي القابل للتحديد في تكوين البرنامج الخاص بك من 2 مللي ثانية إلى 8 مللي ثانية أو 16 مللي ثانية لتثبيت القراءة.
س: كيف تضمن Global PLC Spare HUB سلامة الوحدة أثناء النقل؟
ج: يتم تعبئة كل وحدة في درع قوي مضاد للكهرباء الساكنة ويتم إرسالها عبر شبكات البريد السريع الممتازة مثل FedEx و UPS و DHL في غضون 24 إلى 48 ساعة.
س: ما هو عزم الشد الصحيح عند توصيل الموصلات القابلة للفصل؟
ج: يجب عليك استخدام مفتاح عزم معاير مضبوط بدقة بين 0.5 و 0.6 نيوتن متر لمنع تلف كتل الأطراف مع ضمان اتصال كهربائي آمن.
