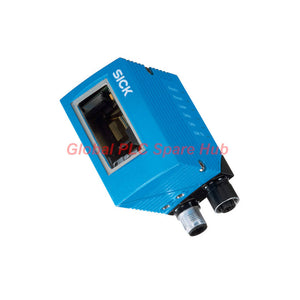

CLV620-0120 ماسح ضوئي ثابت لقراءة الباركود من SICK

CLV620-0120 ماسح الباركود الثابت من سلسلة SICK CLV620 طراز CLV620-0120

رؤية مركز قطع غيار PLC العالمي (Global PLC Spare HUB): عند دمج الماسحات الضوئية ذات التثبيت الثابت في خطوط النقل عالية السرعة، فإن مطابقة نطاق تردد المسح الضوئي مع سرعة سير الناقل يمنع فقدان الحزم وتجاوز الوقت المسموح به لفك التشفير. يوفر ماسح الباركود الثابت SICK CLV620-0120 أداءً قويًا وعالي الدقة لأنظمة التتبع الآلي. ينتمي هذا الجهاز المدمج إلى عائلة سلسلة CLV620 متوسطة المدى المثبتة كفاءتها، ويستخدم ليزر مسح خطي متطور لفك تشفير الباركود أحادي الأبعاد (1D) القياسي بشكل موثوق عبر مسافات متفاوتة.

مصفوفة المواصفات الفنية

مراجعة مركز قطع غيار PLC العالمي: يضمن التحقق من تصنيفات سلامة الليزر وحدود مقاومة الضوء المحيط التشغيل الموثوق في ظل الإضاءة المباشرة للمنشأة.

• العلامة التجارية: SICK
• الطراز الأساسي: CLV620-0120
• السلسلة والنوع: سلسلة CLV620 / ماسح باركود ثابت (ماسح خطي، إصدار متوسط المدى)
• الأداء البصري والليزر: صمام ثنائي ليزر أحمر (655 نانومتر)، فئة السلامة 2، تركيز ثابت، زاوية فتح ≤ 50 درجة، مسافة القراءة من 60 مم إلى 365 مم
• المسح والدقة: تردد المسح من 400 هرتز إلى 1200 هرتز؛ دقة الكود من 0.2 مم إلى 1 مم
• أنواع الباركود أحادي الأبعاد المدعومة: Code 39, Code 128, Code 93, Codabar, GS1-128 / EAN 128, UPC/GTIN/EAN, Interleaved 2 of 5, Pharmacode, GS1 DataBar, Telepen, MSI/Plessey
• حدود الأداء: نسبة الطباعة من 2:1 إلى 3:1؛ تباين PCS ≥ 60%؛ ما يصل إلى 20 كودًا لكل مسح؛ بحد أقصى 1500 حرف لكل فترة قراءة
• التصنيفات الكهربائية: جهد الإمداد من 10 فولت إلى 30 فولت تيار مستمر، استهلاك الطاقة الأقصى 4.5 وات
• واجهات الاتصال: إيثرنت (TCP/IP)، بروفينيت (اختياري عبر CDF600-2)، EtherNet/IP، EtherCAT، RS-232، RS-422، RS-485، CAN، CANopen، بروفيبوس DP (عبر CDF600)؛ 3 مداخل رقمية، مخرجان رقميان
• الظروف البيئية والحرارية: درجة حرارة التشغيل من 0 درجة مئوية إلى +40 درجة مئوية، درجة حرارة التخزين من -20 درجة مئوية إلى +70 درجة مئوية، الرطوبة النسبية 90% بدون تكثيف، مقاومة الضوء المحيط 2000 لوكس على الباركود
• الملف الميكانيكي والفيزيائي: هيكل من الألومنيوم المصبوب (أزرق فاتح RAL 5012)، نافذة زجاجية، تصنيف حماية IP65، فئة الحماية III، الأبعاد 61 × 66 × 38 مم، الوزن 205 جم (بدون كابلات)، متوسط الوقت بين الأعطال (MTBF) 100,000 ساعة، متوسط الوقت حتى الفشل (MTTF) 40,000 ساعة (صمام الليزر الثنائي)

دليل التركيب الميكانيكي والدمج

قم بتركيب CLV620-0120 بإحكام باستخدام إطاره المصنوع من الألومنيوم المصبوب، مع التأكد من أن خط الليزر عمودي على مسار حركة الباركود لزيادة كفاءة فك التشفير إلى أقصى حد. قم بتوصيل خطوط الطاقة والشبكة الواردة باستخدام الموصلين الأسطوانيين M12 الموجودين على محول الدوران. اضبط الاتجاه للحفاظ على مسافة القراءة بدقة ضمن النطاق الأمثل بين 60 مم و365 مم. تأكد من بقاء نافذة المسح الزجاجية نظيفة وخالية من الغبار أو بقايا الزيوت لمنع تدهور الإشارة الضوئية.

التشخيص التشغيلي واستكشاف الأخطاء وإصلاحها

يتميز الماسح الضوئي بستة مصابيح LED بصرية مدمجة (Ready, Result, Laser, Data, CAN, LNK TX) إلى جانب تنبيه صوتي مدمج لتوفير ردود فعل فورية حول حالة القراءة. إذا حدثت أخطاء في القراءة بشكل متكرر، استخدم برنامج التكوين SOPAS ET للتحقق من تباين طباعة الباركود (PCS) وضبط تردد المسح بين 400 هرتز و1200 هرتز. تأكد من أن جهد التيار المستمر يظل مستقرًا ضمن نطاق 10 فولت إلى 30 فولت لمنع إعادة التشغيل غير المتوقعة أثناء نقل البيانات عبر إيثرنت أو الخطوط التسلسلية.

المعدات النموذجية وبيئات التطبيق

• فرز الناقلات الآلي: خطوط تتبع الطرود وتوجيه الحزم عالية السرعة
• تعبئة الأدوية: التحقق من أكواد Pharmacode وGS1-128 على علب الأدوية
• تتبع مكونات السيارات: تتبع الأجزاء المعدنية المختومة والتجمعات الفرعية على المسارات المتحركة
• تجميع الإلكترونيات: مسح ملصقات الباركود على حاملات لوحات الدوائر المطبوعة

الخدمات اللوجستية والضمان والتنفيذ

• سرعة الشحن: نافذة إرسال سريعة للطلبات من 24 إلى 48 ساعة
• دعم شركات الشحن العالمية: تسليم آمن وقابل للتتبع عبر FedEx وUPS وDHL
• تغطية الضمان: محمية بالكامل بضمان استبدال صناعي شامل لمدة 12 شهرًا

الأسئلة الشائعة للمحترفين

س: لماذا يفشل جهاز SICK CLV620-0120 في قراءة الباركود عالي الكثافة حتى عند وضعه ضمن النطاق من 60 مم إلى 365 مم؟
ج: تأكد من أن تباين طباعة الباركود (PCS) يلبي أو يتجاوز متطلبات 60% وتحقق مما إذا كانت دقة الكود تقع ضمن النطاق المدعوم من 0.2 مم إلى 1.0 مم.

س: هل يمكنني توصيل هذا الماسح الضوئي مباشرة بشبكة PROFINET الصناعية بدون أجهزة إضافية؟
ج: يدعم الماسح الضوئي Ethernet وEtherNet/IP بشكل أصلي، ولكن عمليات دمج PROFINET وPROFIBUS تتطلب وحدة ناقل ميداني خارجية مثل SICK CDF600-2.

س: كيف يمكنني تنظيف النافذة الزجاجية دون خدش السطح البصري؟
ج: استخدم قطعة قماش ناعمة وخالية من الوبر مبللة بكحول الأيزوبروبيل، مع تجنب المواد الكاشطة التي قد تؤثر على تركيز الليزر.

س: ما الغرض من التنبيه الصوتي المدمج في ماسح الباركود هذا؟
ج: يمكن تكوين الجرس عبر برنامج SOPAS ET لإصدار تنبيه مسموع عند نجاح عملية القراءة، مما يوفر تحققًا يدويًا فوريًا في موقع العمل.

س: ما هي الإرشادات الهندسية التي يجب اتباعها عند الاختيار بين وحدة فك التشفير القياسية وأوضاع فك التشفير SMART620؟
ج: اختر إعدادات وحدة فك التشفير القياسية للتطبيقات العامة التي تتطلب ما يصل إلى 20 كودًا لكل مسح، بينما تم تحسين SMART620 للأكواد الصعبة أو التالفة أو ذات التباين المنخفض لما يصل إلى 6 أكواد لكل مسح.
