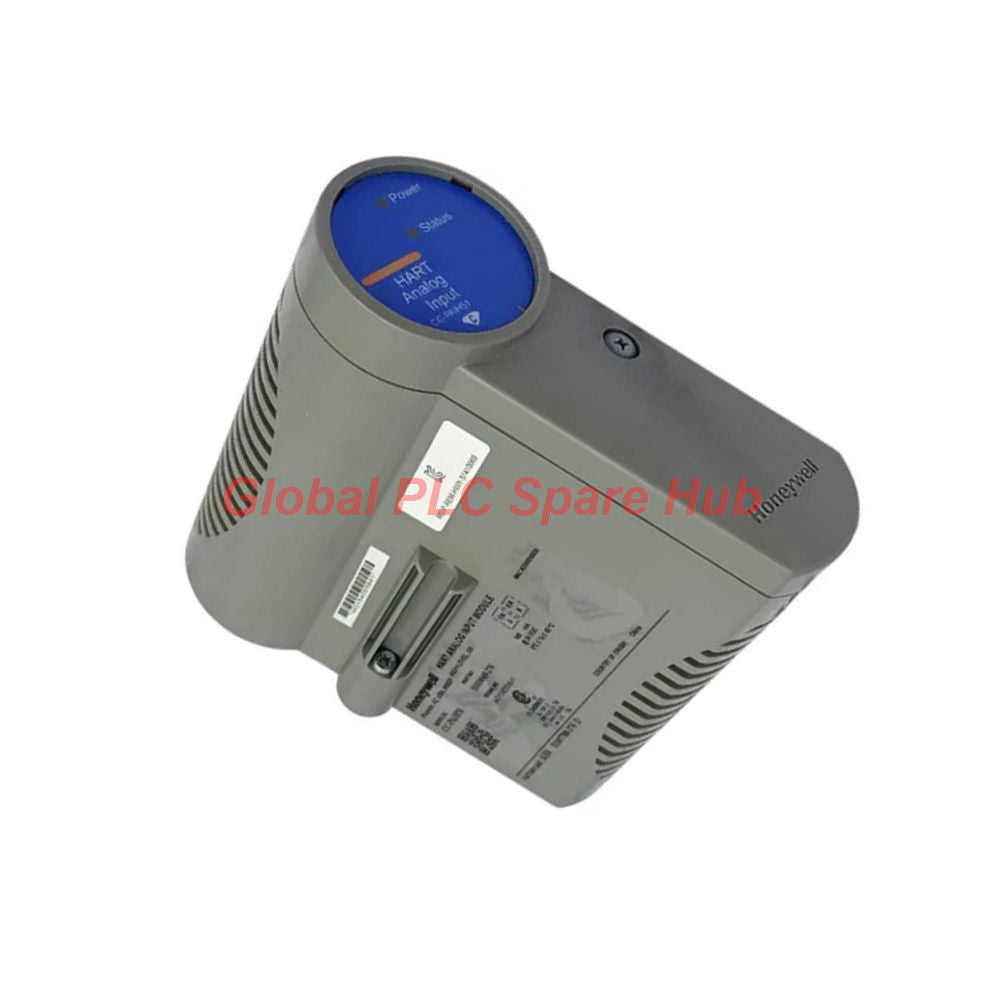

وحدة الإدخال التناظري CC-PAIH51 من سلسلة Honeywell Experion Series-C | اشترِ الآن

مخطط الهندسة والمعمارية

يقوم المهندسون بنشر وحدة CC-PAIH51 داخل منصة Experion Series-C القوية.

تعالج هذه الوحدة المتخصصة 16 قناة دخل تيار أحادية الطرف مصممة حصرياً لحلقات 4-20 مللي أمبير.

وهي تتضمن دعمًا متطورًا لبروتوكول HART لاستخراج بيانات أجهزة الإرسال متعددة المتغيرات دون تدهور في الدورة.

يضمن تكييف طاقة الحقل المستقل تشغيلاً آمنًا وغير مسبب للاشتعال دون قيود على المصاهر الخارجية.

مصفوفة المواصفات البارامترية

دليل ربط تجميع الأطراف

تقترن البطاقة الأساسية CC-PAIH51 بكتل IOTA محددة مصممة لتناسب المساحة والتكرار:

• خيار مدمج غير متكرر:
  • CC-TAIX51: تجميع أطراف موفر للمساحة مقاس 6 بوصات غير متكرر.
• خيار التكرار الكامل:
  • CC-TAIX61: كتلة أطراف مكررة موسعة مقاس 12 بوصة للحلقات الحرجة.

تشخيصات النظام المتقدمة

• مراقبة سلامة الحلقة: تتبع استمرارية التيار بشكل مستمر لتحديد شذوذ الأسلاك المفتوحة فوراً.
• عزل الأعطال: تعمل دوائر تحديد التيار المحمية بشكل فردي على عزل أعطال القناة ومنع تعطل النظام.
• كبح التداخل: تحافظ على عزل القناة بمقدار -60 ديسيبل لمنع تسرب الإشارة عبر مسارات الأسلاك الكثيفة.
• حماية النمط المشترك: تتحمل جهد نمط مشترك من -6 إلى +5 فولت في ذروة ضوضاء البيئة الصناعية القاسية.

رؤية Global PLC Spare HUB

يقوم فنيو الأجهزة غالباً بترقية عقد التحكم القديمة إلى CC-PAIH51 عند الانتقال بالكامل إلى حلقات 4-20 مللي أمبير HART.

مثال: في مفاعلات الدفعات الصيدلانية عالية الكثافة، فإن استخدام جميع القنوات الـ 16 أحادية الطرف عبر CC-TAIX51 مقاس 6 بوصات يوفر مساحة ثمينة في الخزانة.

تعمل شبكة المقاومة الداخلية بقيمة 200 أوم على تبسيط توصيل الحلقة مع توفير مقاييس تحويل نظيفة بدقة 16 بت لوحدة التحكم الرئيسية.

المعدات المستهدفة وسيناريوهات التشغيل

• منصات قياس التدفق: توصيل عدادات تدفق الكتلة متعددة المتغيرات عبر بروتوكولات اتصال HART الأصلية.
• وحدات البتروكيماويات: إدارة أجهزة إرسال الضغط والمستوى الحرجة التي تتطلب موثوقية عالية للحلقة.
• التصنيع المنفصل: تكامل سلس في مصانع التجميع الآلية التي تتطلب تحديثات مسح سريعة كل 50 مللي ثانية.
• شبكات التحكم في التكييف: مراقبة مواقع مخمدات وحدة معالجة الهواء واسعة النطاق ودرجات حرارة السوائل.

الالتزامات التجارية والتنفيذ

• محتويات العبوة: بطاقة واحدة CC-PAIH51 مختومة من المصنع في غلاف واقي مضاد للكهرباء الساكنة.
• شبكة البريد السريع: شحن عالمي سريع يدار عبر FedEx وUPS وDHL.
• وقت التنفيذ: معالجة الطلبات العاجلة في غضون 24 إلى 48 ساعة.
• ضمان الجودة: مدعومة بالكامل بضمان الاستبدال القياسي الخاص بنا لمدة 12 شهراً.

الأسئلة الشائعة وإرشادات الاختيار

س: لماذا تستخدم CC-PAIH51 مقاومة 200 أوم بدلاً من النوع القياسي 250 أوم؟
ج: تم تصميم المقاومة الداخلية بقيمة 200 أوم خصيصاً لتتناسب مع متطلبات انخفاض جهد الدخل للقنوات الـ 16 أحادية الطرف في هذا الطراز.

س: هل يمكنني استخدام أجهزة إرسال ميدانية مزودة بالطاقة بـ 3 أسلاك أو 4 أسلاك مع هذه الوحدة؟
ج: لا، تم تصميم بنية الدخل بدقة للحلقات ذات السلكين أو أجهزة إرسال التيار ذاتية الطاقة التي توفر إشارة خرج 4-20 مللي أمبير.

س: كيف أختار بين كتل الأطراف CC-TAIX51 وCC-TAIX61؟
ج: اختر CC-TAIX51 مقاس 6 بوصات للتركيبات القياسية غير المكررة ذات المساحة المحدودة في الخزانة، أو CC-TAIX61 مقاس 12 بوصة إذا كانت عمليتك تتطلب تكراراً على مستوى وحدة التحكم.

س: ما هي خطوات الصيانة التي تقلل من خطأ القناة أثناء أحداث الاهتزاز العالي؟
ج: تأكد من حماية وتأريض كابلات الحقل الخاصة بك بشكل صحيح للحفاظ على نسبة رفض النمط المشترك 70 ديسيبل ضد التداخل الكهرومغناطيسي في المصنع.

س: ما هو العامل الأساسي الذي يجب أن يوجه قرار الشراء الخاص بي لقطع الغيار التناظرية؟
ج: تحقق دائماً من نوع طاقة الحلقة، وعدد القنوات المطلوب، وقيود عمق الخزانة الفعلية قبل طلب أجهزة IOM البديلة.
