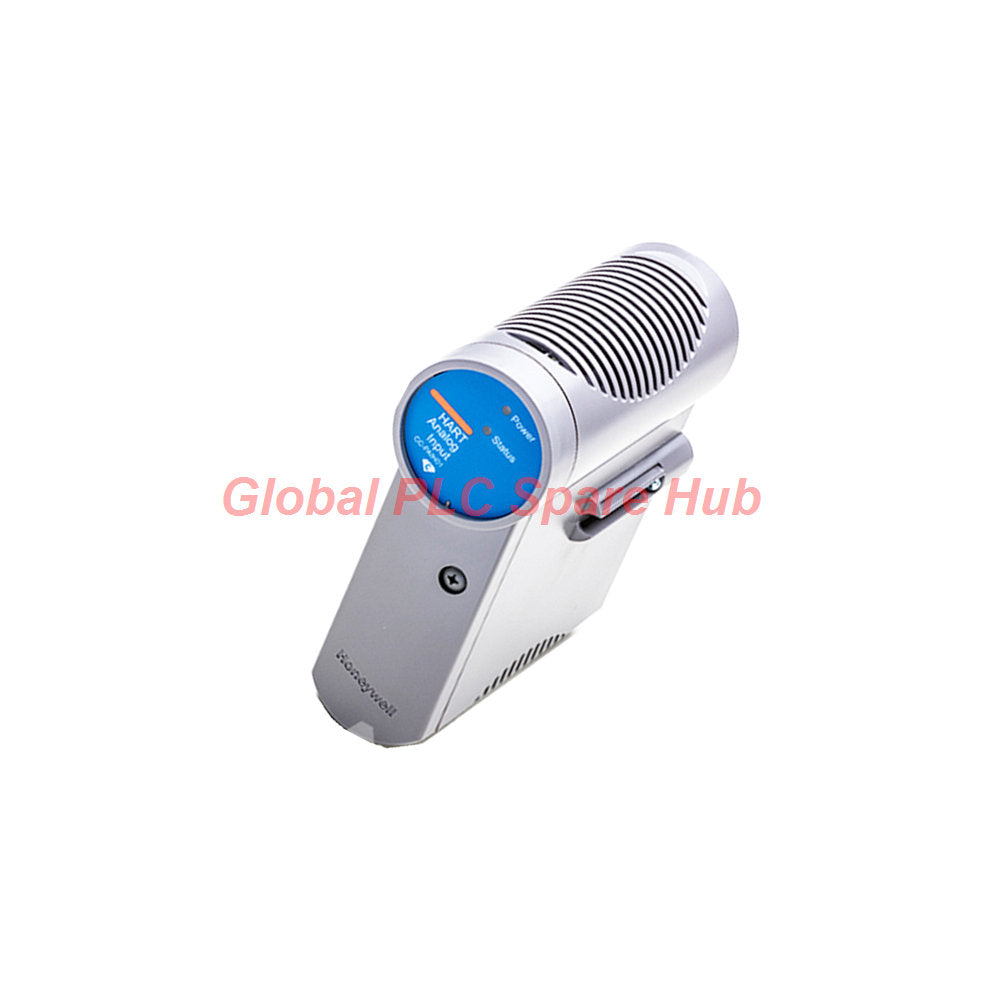

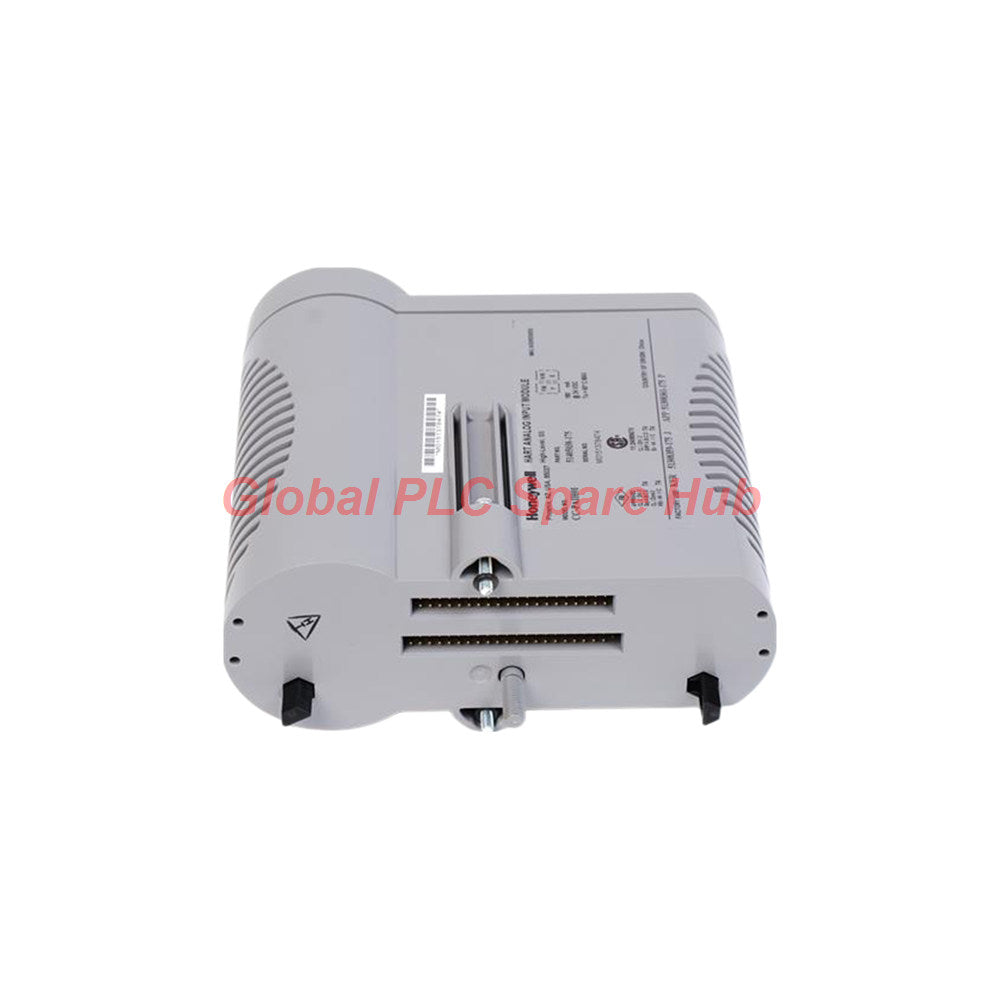

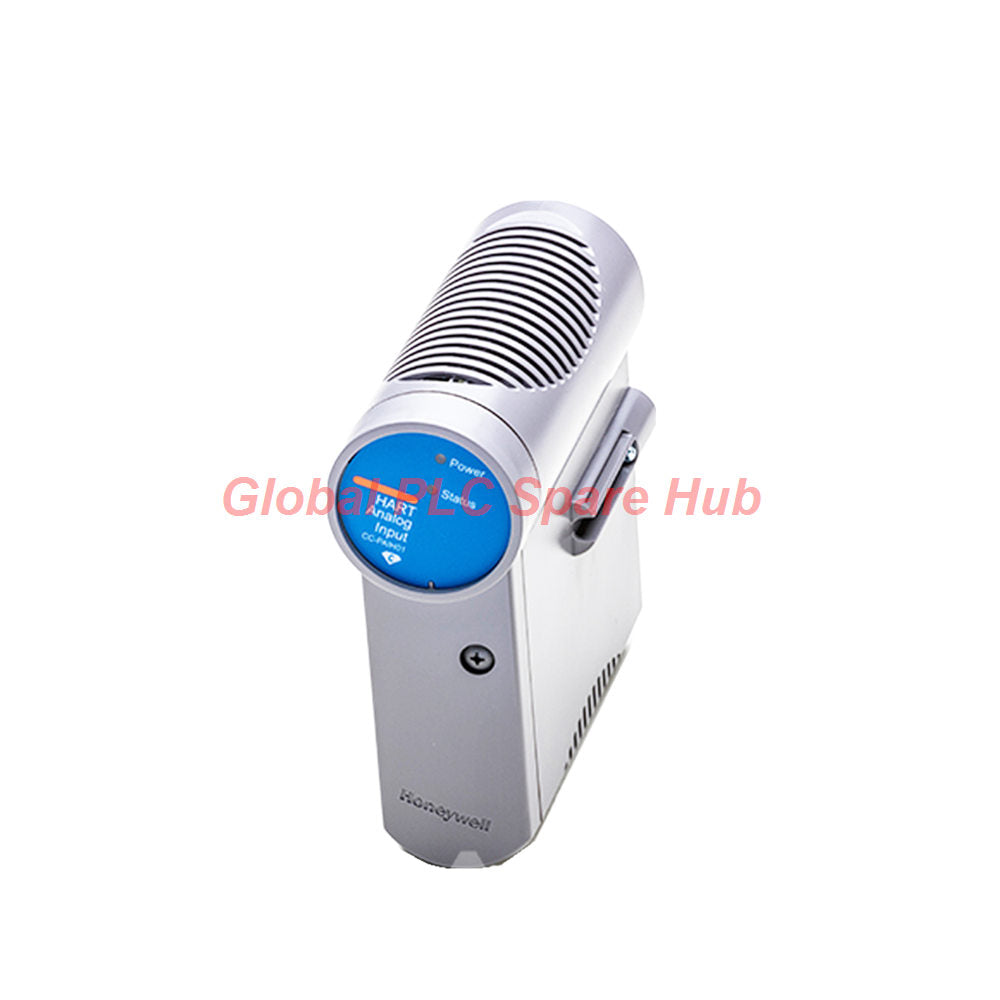

وحدة دخل تناظري عالي المستوى CC-PAIH01 من سلسلة C لشركة هانيويل

  • Manufacturer: Honeywell

  • Product No.: CC-PAIH01

  • Condition: متوفر بالمخزون

  • Product Type: وحدة الإدخال التناظرية

  • Product Origin: USA

  • Payment: T/T, Western Union

  • Weight: 350g

  • Shipping port: Xiamen

  • Warranty: 12 months

Selected quantity: 1
اطلب عرض سعر

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

Generic
Generic
Generic
Generic

ملخص الهندسة الأساسي

تعمل وحدة CC-PAIH01 كعقدة قياس تناظرية عالية الدقة ضمن معمارية التحكم الموزع Series C.

تُعالج هذه الوحدة 16 قناة إدخال، مقسمة بكفاءة إلى 12 مدخلاً أحادي الطرف و4 مداخل تفاضلية.

يستخدم المهندسون إمكانيات بروتوكول HART الأصلية الخاصة بها للربط مع أجهزة الإرسال متعددة المتغيرات دون إبطاء حلقات المعالجة.

تعمل ميزة تكييف طاقة الحقل المتقدمة لديها على إلغاء الحاجة إلى صمامات خارجية مع دعم التركيبات في المناطق الآمنة.

مصفوفة المواصفات الفنية التفصيلية

معيار الأداء المقياس الهندسي والنطاق
تعريف الوحدة CC-PAIH01 (متوافقة مع إصدار CC-PAIH02)
دقة التحويل التناظري/الرقمي (A/D) تحويل رقمي عالي الدقة بـ 16 بت
دقة الأجهزة ±0.075% من النطاق الكامل عند 23.5 درجة مئوية؛ ±0.15% عبر نطاق 0 إلى 60 درجة مئوية
نطاقات إشارة الإدخال 0-5 فولت، 1-5 فولت، 0.4-2 فولت، و4-20 مللي أمبير عبر مقاومات دقيقة 250 أوم
معدل المسح واستجابة التردد معدل مسح حلقة 50 مللي ثانية؛ استجابة مرشح -3 ديسيبل عند 6.5 هرتز
حدود رفض الضوضاء نسبة رفض النمط المشترك (CMRR): 70 ديسيبل (تيار مستمر إلى 60 هرتز)؛ نسبة رفض النمط الطبيعي (NMRR): 19 ديسيبل عند 60 هرتز
مقاومة الإدخال والتداخل أكبر من 10 ميجا أوم (مداخل الجهد)؛ -60 ديسيبل تداخل بين القنوات

معمارية توافق IOTA

اربط وحدة الإدخال CC-PAIH01 بتجميعات طرفية مخصصة بناءً على احتياجات التكرارية:

  • تجميعات طرفية غير تكرارية:
    • CC-TAIX01 (تخطيط قياسي)
    • CC-GAIX21 (تخطيط بديل)
    • CC-TAID01 (خيار طرفي تشخيصي)
  • تجميعات طرفية تكرارية:
    • CC-TAIX11 (دعم التكرارية الكاملة)
    • CC-GAIX11 (تجميعة تكرارية بديلة)
    • CC-TAID11 (كتلة تكرارية من فئة التشخيص)

إمكانيات التشخيص المتقدمة

  • الكشف عن الأسلاك المفتوحة: تتبع نشط لحلقات الإشارة المكسورة لمنع معالجة قيم العمليات الخاطئة.
  • الحماية من قيم العمليات السيئة (Bad PV): وضع علامة تلقائية على قيم العمليات غير الصالحة أثناء أعطال الدوائر المفتوحة لحماية منطق التحكم.
  • التشخيص الذاتي: إجراء مراقبة داخلية مستمرة لسلامة الدوائر دون تدخل المشغل.
  • تحديد التيار: حماية أسلاك الحقل عبر محددات تيار معزولة فردياً لأداء آمن ضمن الفئة 1، القسم 2.

رؤية Global PLC Spare HUB

يواجه خبراء أجهزة القياس الميدانية غالباً انحرافاً في المعايرة عند استخدام بطاقات تناظرية عامة من جهات خارجية في المصانع ذات الاهتزاز العالي.

مثال: تستفيد مصافي التكرير التي تشغل أجهزة إرسال ضغط متعددة المتغيرات بشكل كبير من مودمات HART المدمجة في وحدة CC-PAIH01.

بدلاً من استطلاع الأجهزة بالتسلسل، يستخرج النظام متغيرات التشخيص الثانوية في وقت واحد.

يمكن للمهندسين تحديد التصاق الصمامات أو انسداد خطوط النبض مبكراً، مما يمنع حدوث توقفات غير متوقعة.

بيئات النشر والتطبيقات المستهدفة

  • مصافي الكيماويات: مثالية لمراقبة حلقات مفاعلات الضغط العالي وملفات تعريف درجة الحرارة.
  • منشآت النفط والغاز: مثالية لعدادات نقل الملكية التي تتطلب دقة قياس صارمة بـ 16 بت.
  • توليد الطاقة: تُستخدم على نطاق واسع في مراقبة مستوى أسطوانة الغلاية وحلقات التوربينات المساعدة.
  • محطات معالجة المياه: تدير معدلات تدفق الجرعات الكيميائية وأجهزة إرسال مستوى الأحواض بكفاءة.

التنفيذ والشروط التجارية

  • العناصر داخل العلبة: وحدة CC-PAIH01 جديدة تماماً من المصنع ومعبأة في غلاف حماية ضد الكهرباء الساكنة.
  • شركاء الخدمات اللوجستية: شحن عالمي سريع عبر FedEx وUPS وDHL.
  • نافذة التنفيذ: يتم الشحن ذو الأولوية في غضون 24 إلى 48 ساعة من تأكيد الطلب.
  • حماية الجودة: مغطاة بالكامل بضمان استبدال قوي لمدة 12 شهراً.

الأسئلة الشائعة ودليل الشراء

س: كيف تحمي وحدة CC-PAIH01 حلقات المعالجة من أعطال الدائرة المفتوحة؟
ج: تتميز بدوائر كشف الأسلاك المفتوحة المخصصة التي تضع علامة فورية على قيم العمليات السيئة قبل أن تؤثر القراءات الخاطئة على خوارزميات التحكم الخاصة بك.

س: هل يمكنني خلط حلقات بسلكين وأجهزة إرسال ذاتية الطاقة على نفس كتلة الإدخال؟
ج: نعم، تدعم الوحدة كلا التكوينين عبر قنواتها الـ 16، رغم أن مطابقتها لنوع IOTA المختار أمر ضروري.

س: ما هي خطوة التكوين التي يجب أن أتبعها عند الانتقال من البطاقات التناظرية القديمة؟
ج: تأكد دائماً من أن تجميعتك الطرفية (CC-TAIX01 أو CC-TAIX11) تطابق تكرارية الحلقة المطلوبة قبل تركيب الوحدة.

س: لماذا تتقلب قراءاتي عند استخدام كابلات إشارة طويلة غير محمية؟
ج: تلتقط المسارات الطويلة ضوضاء المصنع؛ تأكد من استخدام قنوات إدخال تفاضلية والتأريض المناسب لتحقيق أقصى استفادة من نسبة رفض النمط المشترك البالغة 70 ديسيبل.

س: ما هي معايير الاختيار الأكثر أهمية عند شراء وحدة بديلة؟
ج: تأكد من متطلبات مساحة الخزانة بدقة، وتفضيلات عزل القناة، وما إذا كان تطبيقك يتطلب تكرارية في وحدة التحكم.
