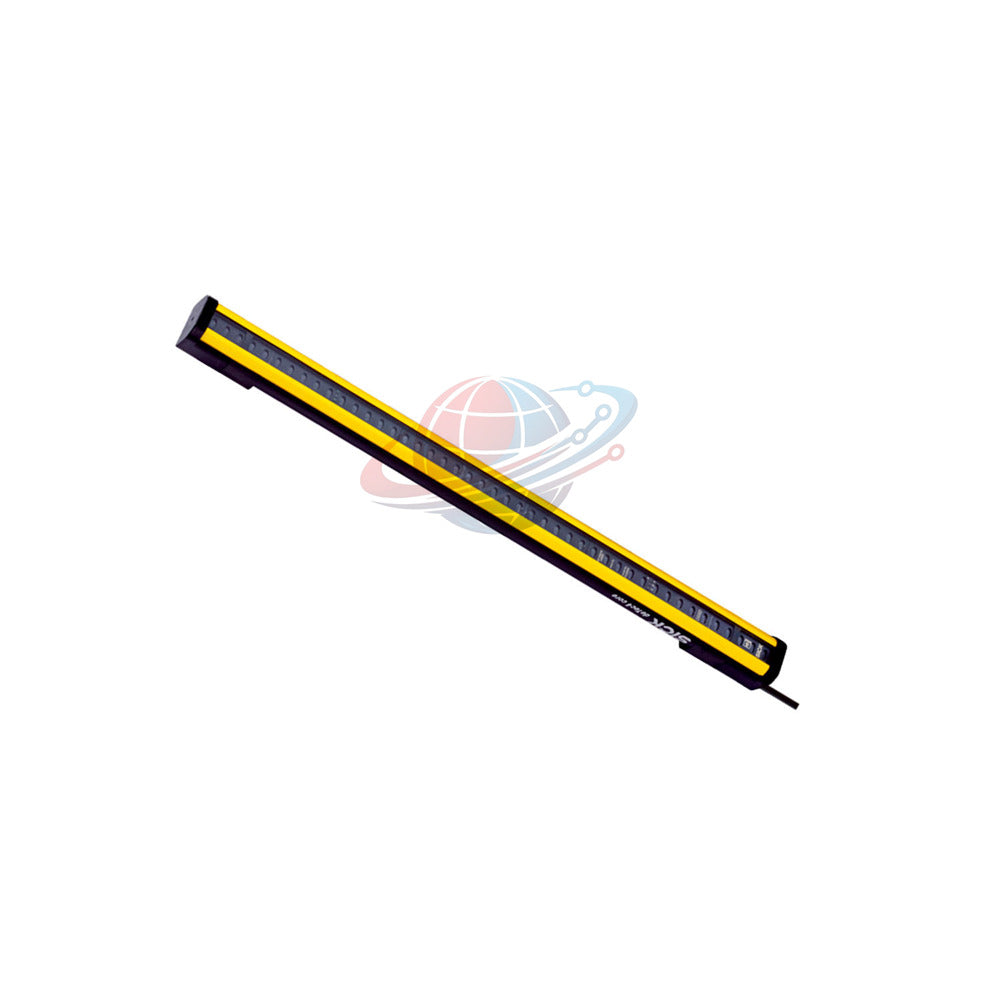

C4C-SA10530A10000 SICK deTec4 Core ستارة ضوئية للسلامة

C4C-SA10530A10000 SICK deTec4 Core جهاز إرسال ستارة الأمان الضوئية

تُعد الوحدة C4C-SA10530A10000 جهاز إرسال رائد ضمن سلسلة SICK deTec4 Core، مصممة لتطبيقات السلامة الصناعية عالية المتطلبات. بفضل ارتفاع حقل الحماية البالغ 1,050 مم ودقة 30 مم، تضمن ستارة الأمان الضوئية C4C-SA10530A10000 حماية قوية لليد مع التخلص من المناطق العمياء. وهي مصممة للاندماج الميكانيكي السلس، باستخدام هيكل من الألومنيوم المبثوق القوي الذي يتحمل البيئات القاسية التي تتراوح درجة حرارتها من -30 درجة مئوية إلى +55 درجة مئوية.

المواصفات الفنية

• العلامة التجارية: SICK
• رقم الموديل: C4C-SA10530A10000
• السلسلة: deTec4 Core
• نوع المكون: جهاز إرسال
• ارتفاع حقل الحماية: 1,050 مم
• الدقة: 30 مم (حماية اليد)
• نطاق المسح الضوئي: يصل إلى 15 مترًا
• تصنيف السلامة: النوع 4 (IEC 61496)، SIL3 (IEC 61508)، PL e (ISO 13849)
• زمن الاستجابة: 11 مللي ثانية
• نوع الاتصال: موصل ذكر M12، 5 سنون
• جهد الإمداد: 24 فولت تيار مستمر (من 19.2 فولت إلى 28.8 فولت)
• تصنيف الغلق: IP65 / IP67 (IEC 60529)
• مقاومة الصدمات: 10 جرام، 16 مللي ثانية (IEC 60068-2-27)
• طول الموجة: 850 نانومتر (الأشعة تحت الحمراء)

رؤية Global PLC Spare HUB

تعمل الوحدة C4C-SA10530A10000 deTec4 Core على تبسيط بنية السلامة من خلال إزالة متطلبات التكوين المعقدة. يسلط مراجعتنا الفنية الضوء على ميزة المزامنة البصرية، التي تلغي الحاجة إلى أسلاك إضافية بين جهاز الإرسال وجهاز الاستقبال. يسمح عدم وجود مناطق عمياء بتركيب الوحدة C4C-SA10530A10000 مباشرة في إطارات الماكينات، مما يوفر مساحة أرضية حيوية. هذه الوحدة فعالة بشكل خاص في البيئات عالية الاهتزاز حيث تفشل المستشعرات التقليدية غالبًا بسبب تصنيف مقاومة الصدمات البالغ 10g.

سيناريوهات المعدات والتطبيق

• تجميع السيارات: حماية خلايا العمل الروبوتية ومحطات اللحام.
• آلات التعبئة والتغليف: حماية أجهزة التكديس ومعدات التغليف عالية السرعة.
• الأغذية والمشروبات: تشغيل موثوق به في التخزين البارد ومناطق الغسيل (IP67).
• أدوات الآلة: حماية اليد لمكابس تشكيل المعادن ومراكز CNC.
• أنظمة اللوجستيات: تأمين نقاط الدخول/الخروج لأنظمة التخزين والاسترجاع الآلية (AS/RS).

إمكانيات التشخيص والتكامل

• التغذية الراجعة المرئية: توفر مصابيح LED المدمجة حالة حقل الحماية وجودة المحاذاة في الوقت الفعلي.
• المعايرة التلقائية: يقوم النظام تلقائيًا بضبط عرض حقل الحماية حتى 10 أمتار، مما يقلل من وقت التشغيل.
• تكامل وحدة تحكم السلامة: متوافق مع Flexi Soft عبر CANopen وDeviceNet وEtherCAT وPROFINET للمراقبة المركزية.
• سهولة المحاذاة: يدعم أقواس FlexFix للتعديل +/-15 درجة، مما يبسط عملية الإعداد في أوضاع التركيب المعقدة.

الشحن والضمان

• اللوجستيات العالمية: شحن سريع عبر FedEx وUPS وDHL.
• معالجة الطلبات: يتم الإرسال في غضون 24-48 ساعة.
• الضمان: يشمل ضمان جودة شامل لمدة 12 شهرًا.
• العناصر الموردة: وحدة إرسال C4C-SA10530A10000 واحدة وقضيب اختبار.

الأسئلة الشائعة الاحترافية

كيف أتأكد من أن جهاز الإرسال C4C-SA10530A10000 محاذٍ بشكل صحيح مع جهاز الاستقبال؟

ستشير شاشات LED المدمجة إلى جودة المحاذاة؛ يشير الضوء الأخضر الثابت عادةً إلى حقل حماية واضح ومتزامن دون تكوين يدوي.

ما الكابل المطلوب لاتصال نظام M12 ذي 5 سنون؟

تُستخدم كابلات M12 القياسية ذات 5 سنون أنثى غير محمية؛ ومع ذلك، تأكد من أن نصف قطر الانحناء يتجاوز 15 ضعف القطر لتطبيقات صينية الكابلات المرنة.

هل يمكن لستارة الأمان الضوئية هذه العمل في بيئات معالجة الأغذية تحت الصفر؟

نعم، تم تصنيف الوحدة C4C-SA10530A10000 للعمل حتى -30 درجة مئوية، مما يجعلها مثالية لتطبيقات اللوجستيات ذات التجميد العميق والتخزين البارد.

هل تدعم هذه الوحدة وظائف "الكتم" أو "التعتيم"؟

تم تصميم deTec4 Core للتشغيل "الآمن ببساطة" بدون كتم مدمج؛ لاحتياجات الكتم المعقدة، يلزم التكامل مع وحدة تحكم SICK Flexi Soft.

كيف تؤثر ميزة "عدم وجود منطقة عمياء" على التركيب؟

تسمح ببدء حقل الحماية تمامًا عند حافة الهيكل، مما يتيح التركيب المتساطح داخل فتحات الماكينات دون فقدان تغطية السلامة عند الأقواس.

دليل الاختيار والشراء

عند اختيار الوحدة C4C-SA10530A10000، تحقق من أن دقة 30 مم كافية لحسابات مسافة السلامة الخاصة بك (حماية اليد). لمسافات المسح التي تتجاوز 10 أمتار، تأكد من أن كسب جهاز الاستقبال متوافق مع أقصى قدرة 15 مترًا. نوصي بشراء جهاز الاستقبال المطابق لضمان المزامنة البصرية الكاملة للنظام. إذا كان تطبيقك يتضمن غسلًا شديدًا، فاستفد من تصنيف IP67 من خلال ضمان ربط جميع موصلات M12 بإحكام.
