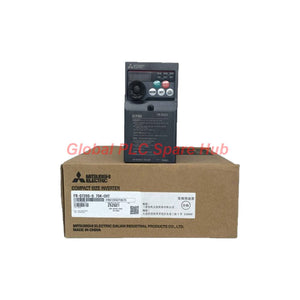

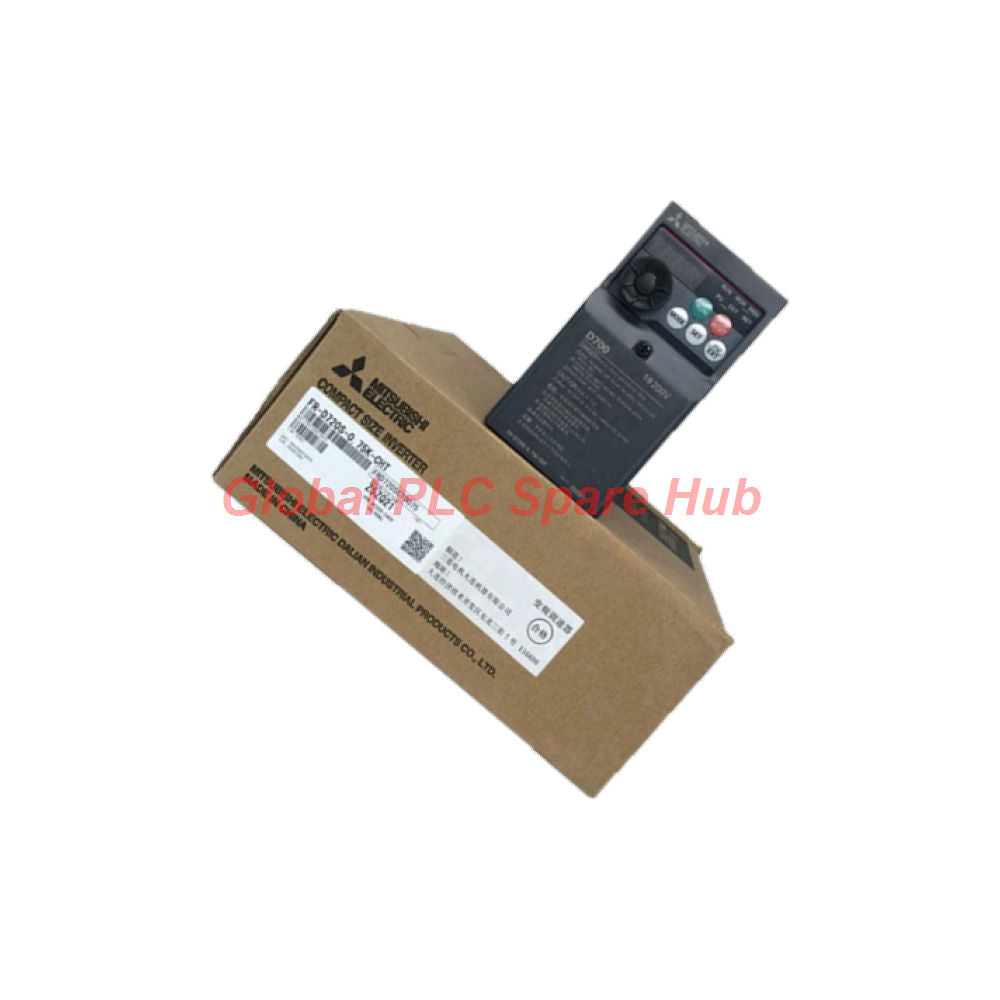

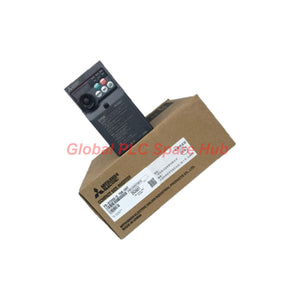

شراء قطعة غيار عاكس (Inverter) من نوع Mitsubishi FR-D720S-0.75K-CHT FR-D700

الملخص التنفيذي والنظرة العامة

يعد محرك التردد المتغير FR-D720S-0.75K-CHT من ميتسوبيشي إلكتريك وحدة تحكم مدمجة في المحركات بقدرة 0.75 كيلوواط ضمن فئة المحركات الدقيقة. صُممت هذه الوحدة على أساس منصة تقنية FR-D700 الموثوقة، وتقوم بتحويل طاقة الخط أحادية الطور بتردد 200–240 فولت تيار متردد إلى خرج ثلاثي الطور مضبوط بتردد 200–240 فولت. يعتمد مصممو أنظمة التحكم على محرك FR-D720S-0.75K-CHT للتحكم المستقر في السرعة، واستجابة عزم الدوران الديناميكي، وتوفير عزم الدوران عند السرعات المنخفضة حتى أجزاء من الهيرتز.

يقدر المهندسون المحرك الدقيق FR-D720S-0.75K-CHT لكثافة طاقته العالية وإدارته الحرارية الموثوقة داخل خزانات التحكم الصغيرة. يعمل تصميم سلسلة FR-D700 على تبسيط تخطيط الخزانة، وتقليل وقت الأسلاك، وتوفير تحكم مستمر في المحرك عبر تطبيقات الأتمتة الصناعية الخفيفة والمتطلبة.

مصفوفة المواصفات الهندسية

• تسمية الطراز: FR-D720S-0.75K-CHT
• الشركة المصنعة: ميتسوبيشي إلكتريك
• سلسلة العاكس: عاكس التردد المتغير سلسلة FR-D700
• قدرة المحرك المقدرة: 0.75 كيلوواط (1.0 حصان)
• تيار الخرج المقدر المستمر: 4.2 أمبير
• جهد وطور الدخل: أحادي الطور 200 فولت تيار متردد إلى 240 فولت تيار متردد (50 هيرتز / 60 هيرتز)
• جهد وطور الخرج: ثلاثي الطور 200 فولت تيار متردد إلى 240 فولت تيار متردد
• قدرة الحمل الزائد: 150% لمدة 60 ثانية، 200% لمدة 0.5 ثانية (زمن عكسي)
• تصنيف سعة الطاقة: 2.3 كيلوفولت أمبير
• درجة الحماية: غطاء مغلق IP20 (متوافق مع JEM1030)
• الإدارة الحرارية: نظام تبريد ذاتي بالحمل الحراري الطبيعي
• الوزن الصافي للوحدة: 1.1 كجم
• البصمة المادية: إطار مدمج للغاية للتركيب على الألواح

رؤية Global PLC Spare HUB

وفقاً لرؤية Global PLC Spare HUB، يتفوق العاكس FR-D720S-0.75K-CHT في التطبيقات التي تتطلب تحويلاً من دخل أحادي الطور إلى محرك ثلاثي الطور دون الحاجة إلى محولات كبيرة الحجم. يحدد مهندسو الميدان غالباً محرك سلسلة FR-D700 لتصنيع آلات OEM الصغيرة حيث تظل مساحة الخزانة محدودة.

في خطوط التغليف المؤتمتة، يؤدي استبدال بادئات تشغيل المحركات القياسية بمحرك FR-D720S-0.75K-CHT إلى التخلص من الصدمات الميكانيكية على أحزمة القيادة، وإطالة العمر التشغيلي لصندوق التروس، وتقليل تكاليف صيانة الخط الإجمالية.

المعدات المستهدفة وسيناريوهات التطبيق

• سيور مناولة المواد: ينظم تسارع السير لحماية معدات مناولة الطرود الخفيفة.
• المضخات الطاردة المركزية والمنافيخ: يحسن التحكم في التدفق ويوفر الطاقة في أنظمة السوائل التجارية.
• خطوط التعبئة والتغليف: يتحكم في طاولات التدوير الصغيرة وبراغي التغذية بدقة.
• محركات الآلات المساعدة: يشغل مضخات التبريد، وسيور نقل الرقائق، ومحركات الأبواب الأوتوماتيكية.
• مراوح التدفئة والتهوية وتكييف الهواء التجارية: يعدل مخرجات حجم الهواء مع الحفاظ على مستويات ضوضاء كهربائية منخفضة.

قدرات التشخيص وتحليل الأعطال

توفر شاشة العرض الرقمية المدمجة في عاكس FR-D720S-0.75K-CHT ملاحظات تشغيلية في الوقت الفعلي ومراقبة تشخيصية للرحلات. عند حدوث تشوهات في النظام، يتوقف المحرك ويخرج رموز تشخيصية واضحة على اللوحة.

• E.OC1 / E.OC2 / E.OC3: تشير إلى حالات التيار الزائد أثناء مراحل التسارع، أو السرعة الثابتة، أو التباطؤ.
• E.OV1 / E.OV3: تشير إلى الجهد الزائد التجديدي الناجم عن القصور الذاتي المفرط للحمل أو منحدرات التباطؤ القصيرة.
• E.THT / E.THM: تطلق حماية التتابع الحراري الإلكتروني لمنع تلف المحرك أو المحرك بسبب الحرارة الزائدة.
• E.UVT: تحدد انخفاض جهد مصدر الطاقة الرئيسي اللحظي أو حالات فقدان طور الدخل.

شروط الشحن والضمان العالمية

• تغطية الضمان: يشمل ضمان استبدال كامل لمدة 12 شهراً ضد عيوب المصنع.
• وقت المعالجة: معالجة سريعة للطلبات خلال 24 إلى 48 ساعة من تأكيد الطلب.
• شركاء الخدمات اللوجستية: يتم التعامل مع التسليم السريع في جميع أنحاء العالم عبر خدمات شبكة FedEx وUPS وDHL.

الأسئلة الشائعة (FAQ)

س1: هل يمكن للعاكس FR-D720S-0.75K-CHT قبول مصدر طاقة ثلاثي الطور مباشرة؟

ج1: تم تصميم محرك FR-D720S-0.75K-CHT خصيصاً لدخل طاقة أحادي الطور 200-240 فولت تيار متردد مع توليد خرج متغير ثلاثي الطور 200-240 فولت للمحركات الحثية ثلاثية الطور.

س2: ما هي أحجام الكابلات وأجهزة حماية الدائرة المناسبة لهذا المحرك بقدرة 0.75 كيلوواط؟

ج2: استخدم أسلاك طاقة نحاسية بمساحة 2.0 مم² مع قاطع دائرة مصبوب (MCCB) بقوة 15 أمبير أو مصهر سريع المفعول على جانب الدخل لحماية مرحلة الطاقة الداخلية.

س3: كيف يؤثر تصميم التبريد الذاتي على الحسابات الحرارية للوحة؟

ج3: نظراً لأن وحدة FR-D720S-0.75K-CHT تعتمد على التبريد الذاتي بالحمل الحراري الطبيعي دون مروحة داخلية، يجب على المهندسين التأكد من وجود خلوص عمودي كافٍ (على الأقل 5 سم فوق وتحت) داخل الخزانة الكهربائية.

س4: ما هو تعديل المعلمة الذي يمنع رحلات الجهد الزائد أثناء دورات التوقف السريع؟

ج4: قم بزيادة معلمة زمن التباطؤ (Pr. 8) أو قم بتنشيط وظيفة تجنب التجديد (Pr. 665) لإيقاف أحمال القصور الذاتي العالية بأمان دون التعثر بسبب الجهد الزائد لناقل التيار المستمر الداخلي.

س5: كيف أختار بين سلسلة FR-D700 وعائلات العاكس ذات المستوى الأعلى؟

ج5: اختر محرك FR-D720S-0.75K-CHT لتطبيقات التحكم في السرعة V/F المباشرة تحت 0.75 كيلوواط. اختر سلسلة التحكم المتجهية مثل FR-E700 أو FR-A800 عندما تكون هناك حاجة إلى تغذية راجعة للمشفر (encoder) ذي الحلقة المغلقة، أو التحكم في الموقع، أو ترانزستورات الكبح الداخلية.
