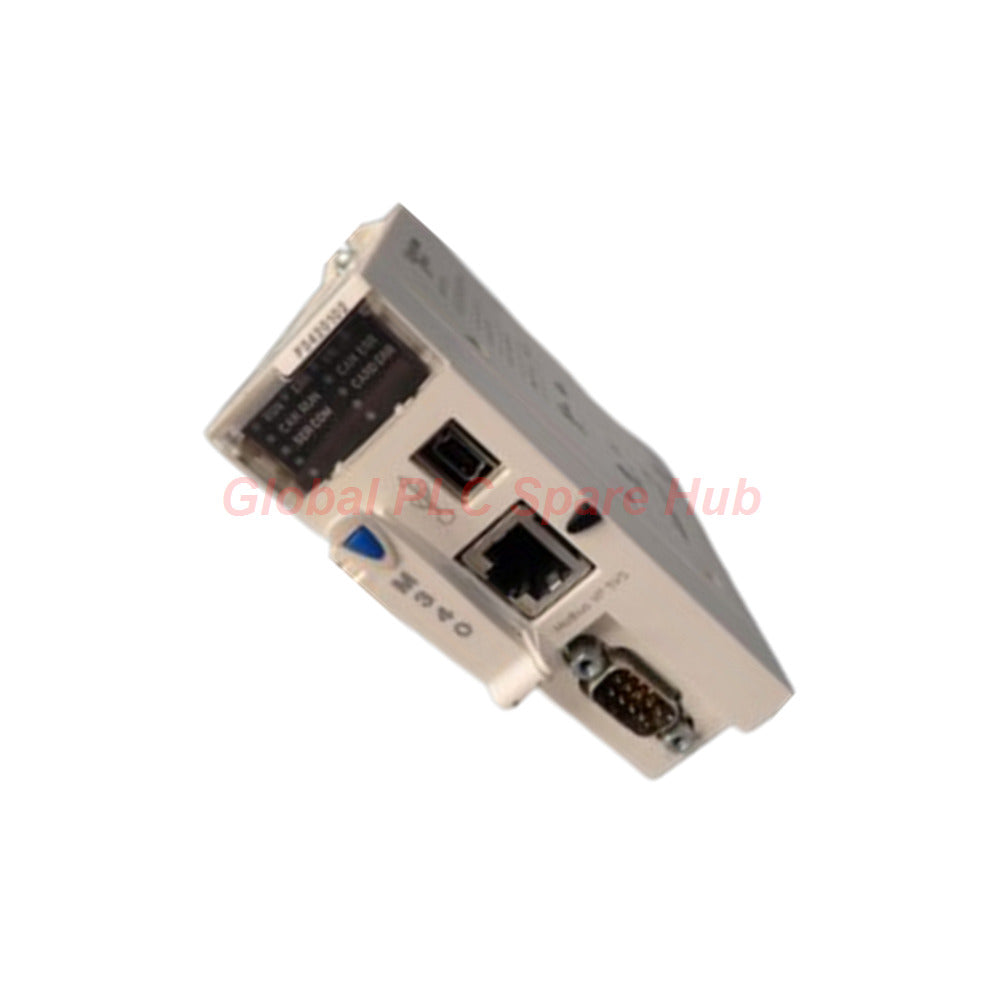

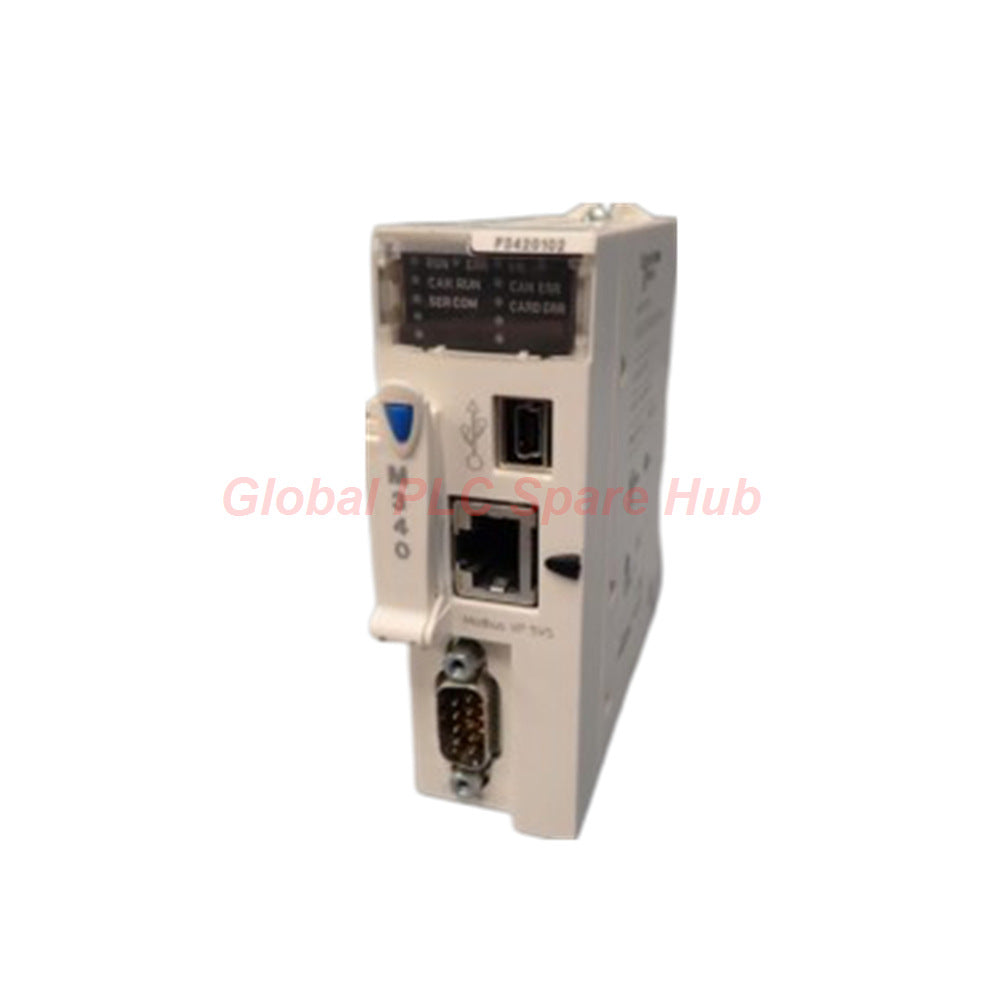

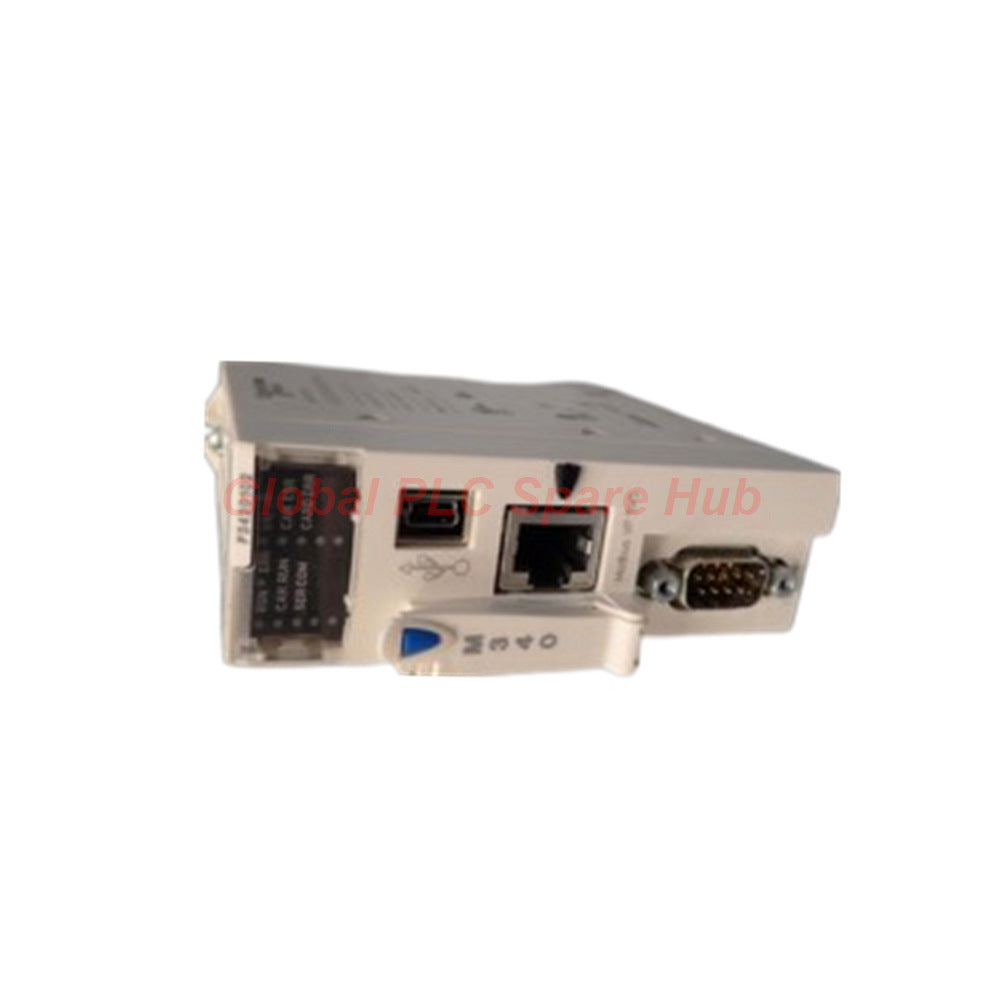

معالج BMXP3420102 شنايدر موديكون M340 | وحدة معالجة مركزية PLC تدعم CANopen و Modbus

نظرة عامة على محور قطع غيار PLC العالمي

يعد BMXP3420102 بمثابة محرك معالجة متطور ضمن منصة الأتمتة Modicon M340. على عكس وحدات المعالجة المركزية للمبتدئين، تم تصميم هذا المعالج لمهام التحكم المعقدة، ويدعم ما يصل إلى 1024 مدخل/مخرج منفصل في تكوينات متعددة الرفوف ويوفر إمكانيات تحكم متخصصة في الحركة عبر ناقل CANopen الرئيسي المتكامل. نوصي باستخدام BMXP3420102 لمنشئي الآلات ومهندسي العمليات الذين يتطلبون تنفيذًا عالي السرعة - حيث يتميز بأوقات تعليمات منطقية تبلغ 0.12 ميكرو ثانية فقط - مما يجعله سريع الاستجابة بشكل استثنائي للتحكم عالي الدقة في المحاور المستقلة والمهام الدورية السريعة.

المواصفات الفنية الهندسية

• الشركة المصنعة: شنايدر إلكتريك
• الموديل: BMXP3420102
• المنصة: سلسلة أتمتة Modicon M340
• السعة: 1024 مدخل/مخرج منفصل / 256 مدخل/مخرج تناظري (متعدد الرفوف).
• المنافذ المدمجة: USB، RJ45 (Modbus)، و SUB-D 9 (CANopen Master).
• الذاكرة: 4096 كيلوبايت ذاكرة وصول عشوائي داخلية (تتضمن 3584 كيلوبايت للثوابت/الرموز).
• سرعة التنفيذ: 0.12 ميكرو ثانية (منطقي) / 1.16 ميكرو ثانية (نقطة عائمة).
• هيكل المهام: 1 مهمة رئيسية، 1 مهمة دورية سريعة، و 64 مهمة تعتمد على الأحداث.
• التركيب: تركيب قياسي على سكة DIN مقاس 35 مم.

إمكانية التشخيص وفائدة التطبيق

• تشخيص CANopen في الوقت الفعلي: توفر مؤشرات LED للحالة المدمجة (CAN RUN، CAN ERR) ملاحظات بصرية فورية حول سلامة الناقل، مما يقلل من وقت استكشاف الأخطاء وإصلاحها في شبكات الآلات متعددة الأجهزة.
• مرونة تعتمد على الأحداث: تدعم 64 مهمة تعتمد على الأحداث، مما يتيح استجابة عالية السرعة للانقطاعات الحرجة في الآلة دون تعطيل مسح التحكم الرئيسي.
• روابط تسلسلية مرنة: دعم أصلي لـ RS232C/RS485 في كل من وضعي Modbus (الرئيسي/التابع) ووضع الأحرف، مما يوفر تكاملًا سلسًا مع شبكات HMI أو VSD القديمة.
• ملاءمة التطبيق: فعال للغاية في آلات التعبئة والتغليف، والناقلات الآلية، ومنصات العمليات المعيارية.

الشحن وضمان الجودة

• التوزيع العالمي: تسليم موثوق به عبر FedEx أو UPS أو DHL.
• تلبية الطلبات: معالجة سريعة في غضون 24 إلى 48 ساعة لتسليم المشروع بسرعة.
• وعد الأداء: كل وحدة مدعومة بضمان أداء شامل لمدة 12 شهرًا.
• محتويات العبوة: 1x معالج BMXP3420102 وبطاقة ذاكرة مزودة من المصنع (BMXRMS008MP).

الأسئلة الشائعة المهنية

السؤال: هل يمكنني توسيع سعة الإدخال/الإخراج بما يتجاوز تكوين الرف الواحد؟

الإجابة: نعم، يدعم BMXP3420102 بنى متعددة الرفوف، مما يسمح لك بتوسيع ما يصل إلى 1024 نقطة إدخال/إخراج منفصلة عبر 4 رفوف و 11 فتحة.

السؤال: كيف تؤثر المهام التي تعتمد على الأحداث على وقت المسح الإجمالي للمهمة الرئيسية؟

الإجابة: يتم تنفيذ المهام التي تعتمد على الأحداث كاضطرابات ذات أولوية عالية؛ تأكد من تبسيط منطق الأحداث الخاص بك لمنع "توقف" دورة المهمة الرئيسية.

السؤال: هل منفذ CANopen معزول عن منافذ الاتصال التسلسلي؟

الإجابة: يعمل منفذ CANopen بشكل مستقل على الناقل الخاص به؛ ومع ذلك، تحقق دائمًا من التأريض الصحيح لكابلات التدريع لمنع الضوضاء الكهربائية.

السؤال: ما هي فائدة بطاقة الذاكرة BMXRMS008MP المرفقة؟

الإجابة: توفر نسخة احتياطية آمنة وغير متطايرة لبرامجك وثوابتك؛ وهي ضرورية "للتبديل السريع" أو استعادة حالة PLC دون الحاجة إلى جهاز كمبيوتر.

السؤال: إذا كنت أقوم بالترقية من وحدة معالجة مركزية M340 أصغر، فكيف أتعامل مع ترحيل المشروع؟

الإجابة: افتح مشروعك في Control Expert، وحدد "تغيير وحدة المعالجة المركزية"، وقم بتحديث الهدف إلى BMXP3420102. قم بإجراء "إعادة بناء الكل" للتحقق من تخصيص الذاكرة.

استشارة المشتريات

• إدارة الذاكرة: مع 4096 كيلوبايت من ذاكرة الوصول العشوائي، لديك مساحة وفيرة للحسابات المعقدة ذات النقطة العائمة، ولكن راقب جدول الرموز الخاص بك للحفاظ على أداء المسح الأمثل.
• المنطق التسلسلي: عند استخدام منافذ RJ45 لـ Modbus، تأكد من مطابقة مقاومات الإنهاء الخاصة بك بشكل صحيح (120 أوم) لأجزاء RS485 لتجنب انعكاسات الإشارة.
• تحسين المهام: استخدم "المهمة السريعة" لحلقات التحكم PID الحساسة للوقت واحتفظ بـ "المهمة الرئيسية" لمراقبة النظام العامة.
