Bently Nevada 3500/72-01-00 جهاز مراقبة قضبان الضغط الترددي

نظرة عامة على بنية المنتج وهندسته

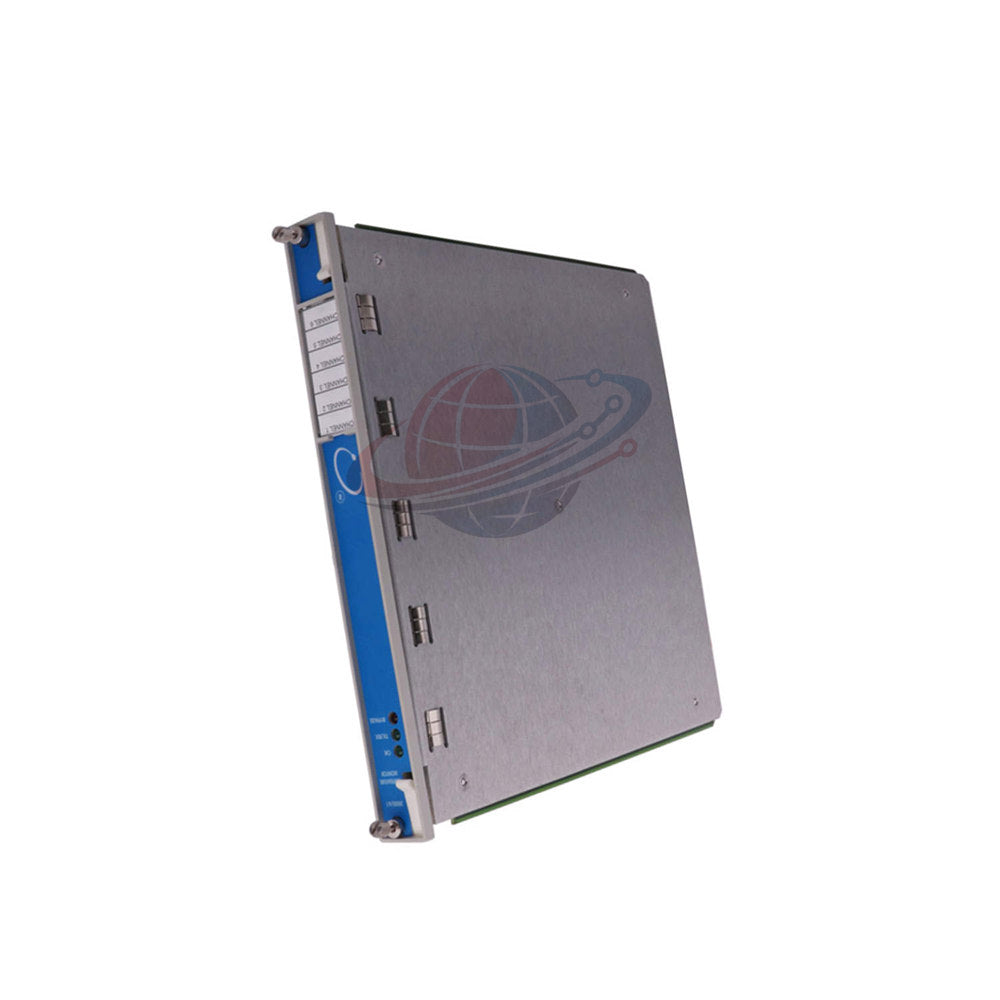

• يُعد Bently Nevada 3500/72-01-00 جهاز مراقبة عالي الدقة رباعي القنوات مصمم لحماية الضواغط الترددية.
• يتصل بمحولات القرب لتوفير قياسات مستمرة للموضع الساكن والديناميكي.
• متوافق تمامًا مع معايير API 618، مما يضمن سلامة الآلات الصناعية الحيوية.
• يحمي جهاز 3500/72-01-00 الضواغط عن طريق مقارنة المعلمات المراقبة بنقاط ضبط إنذار مزدوجة المستوى.
• يتم برمجة القنوات في أزواج، مما يتيح المراقبة متعددة الوظائف لموضع القضيب، وهبوط القضيب، وبيانات الضاغط الفائق (Hyper-Compressor).

مواصفات التكوين الفنية

• العلامة التجارية: Bently Nevada / Baker Hughes
• الموديل: 3500/72-01-00
• السلسلة: نظام 3500 حماية الآلات
• مقاومة الدخل: 10 كيلو أوم
• استهلاك الطاقة: 7.7 واط (اسمي)
• استجابة التردد: ثابت من 1 هرتز إلى 600 هرتز (ذروة-ذروة)
• الدقة: في حدود ±0.33% من المقياس الكامل (نموذجي)
• عامل المقياس: يدعم تكوينات 20 ملي فولت/ميل، 100 ملي فولت/ميل، و 200 ملي فولت/ميل
• مخرجات المخزن المؤقت (Buffered Outputs): موصلات محورية باللوحة الأمامية لكل قناة (مقاومة 510 أوم)
• درجة حرارة التشغيل: -30 درجة مئوية إلى +65 درجة مئوية (-22 درجة فهرنهايت إلى +149 درجة فهرنهايت)
• الرطوبة: 95% بدون تكثف

توزيع التكوين ومنطق اللاحقات

• 3500/72 —— لوحة التحكم الرئيسية لمراقبة موضع قضيب الضاغط الترددي
  • └── -01 —— نوع وحدة الإدخال/الإخراج
    • └── وحدة إدخال/إخراج مع توصيلات داخلية
  • └── -00 —— خيار اعتماد الوكالة
    • └── لا يوجد / تطبيق صناعي قياسي

رؤية Global PLC Spare HUB

• يُعد جهاز 3500/72-01-00 حجر الزاوية للصيانة التنبؤية للأصول الترددية.
• من خلال مراقبة "هبوط القضيب"، يمكن للمهندسين تتبع تآكل حلقات التوجيه بدقة وتحديد موعد الصيانة قبل حدوث تلف في الأسطوانة.
• يستخدم جهاز 3500/72-01-00 مرشحات تعتيم (notch filters) متقدمة ذات عامل جودة Q ثابت لإزالة الضوضاء الميكانيكية من إشارة القياس.
• يتيح التكامل مع برنامج 3500 Rack التحكم الدقيق في تأخيرات وقت التنبيه والخطر.

المعدات وسيناريوهات التطبيق

• الضواغط الفائقة (Hyper-Compressors): مراقبة الإزاحة الحرجة في مصانع البولي إيثيلين منخفض الكثافة (LDPE).
• ضواغط غاز العمليات: حماية الوحدات الترددية ذات القيمة العالية في المصافي والمصانع الكيميائية.
• نقل الغاز الطبيعي: مراقبة موضع القضيب في محطات تعزيز خطوط الأنابيب واسعة النطاق.
• الأنظمة المتوافقة: مصمم للعمل مع مجسات القرب 3300 XL ورفوف نظام 3500 القياسية.

الشحن وحماية الضمان

• الضمان: ضمان وظيفي شامل لمدة 12 شهرًا.
• الإرسال: جاهز للشحن العالمي خلال 24-48 ساعة.
• شركات الشحن: توصيل سريع في جميع أنحاء العالم عبر FedEx وUPS وDHL.
• التعبئة والتغليف: تغليف آمن ومقاوم للكهرباء الساكنة من الدرجة الصناعية لأقصى درجات السلامة أثناء النقل.

الأسئلة الشائعة من الخبراء ودليل الاختيار

• السؤال: ما الذي تعنيه اللاحقة -01 بالضبط بالنسبة للجهاز 3500/72؟
• الإجابة: تحدد وحدة الإدخال/الإخراج مع التوصيلات الداخلية، مما يبسط عملية التوصيل داخل الرف.
• السؤال: هل يمكنني مراقبة وظيفتين مختلفتين على وحدة 3500/72-01-00 واحدة؟
• الإجابة: نعم، يتم برمجة القنوات في أزواج، لذا يمكن للقناتين 1/2 مراقبة هبوط القضيب بينما تراقب القناتان 3/4 موضع القضيب.
• السؤال: كيف يتم التحقق من دقة الإنذار في هذه الوحدة؟
• الإجابة: يحافظ الجهاز 3500/72-01-00 على دقة نقطة ضبط الإنذار في حدود 0.13% من القيمة المطلوبة.
• نصيحة خبرة: تأكد من تثبيت الجهاز 3500/72-01-00 بشكل صحيح في الرف لمنع إدخال الوحدة بشكل خاطئ.
• دليل الاختيار: تحقق من عامل مقياس مجس القرب الخاص بك (على سبيل المثال، 200 ملي فولت/ميل) قبل تكوين إعدادات برنامج 3500/72-01-00.
