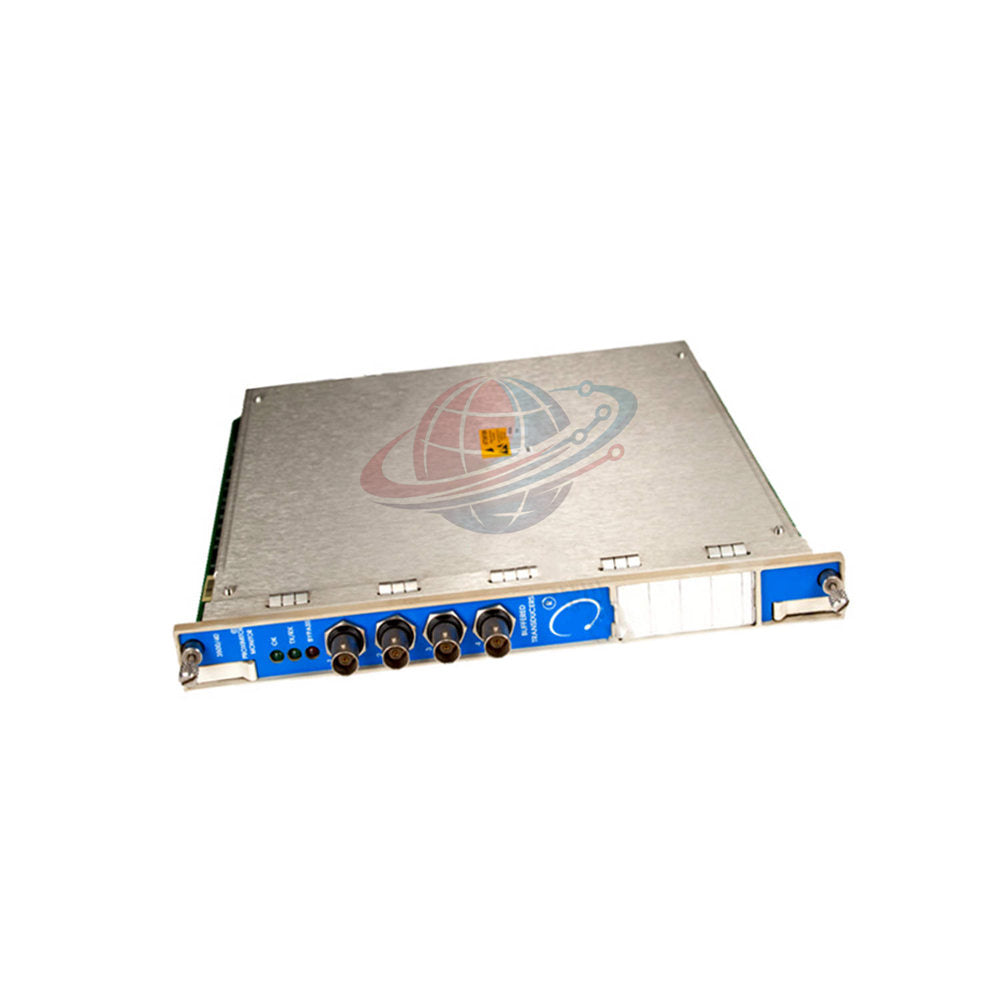

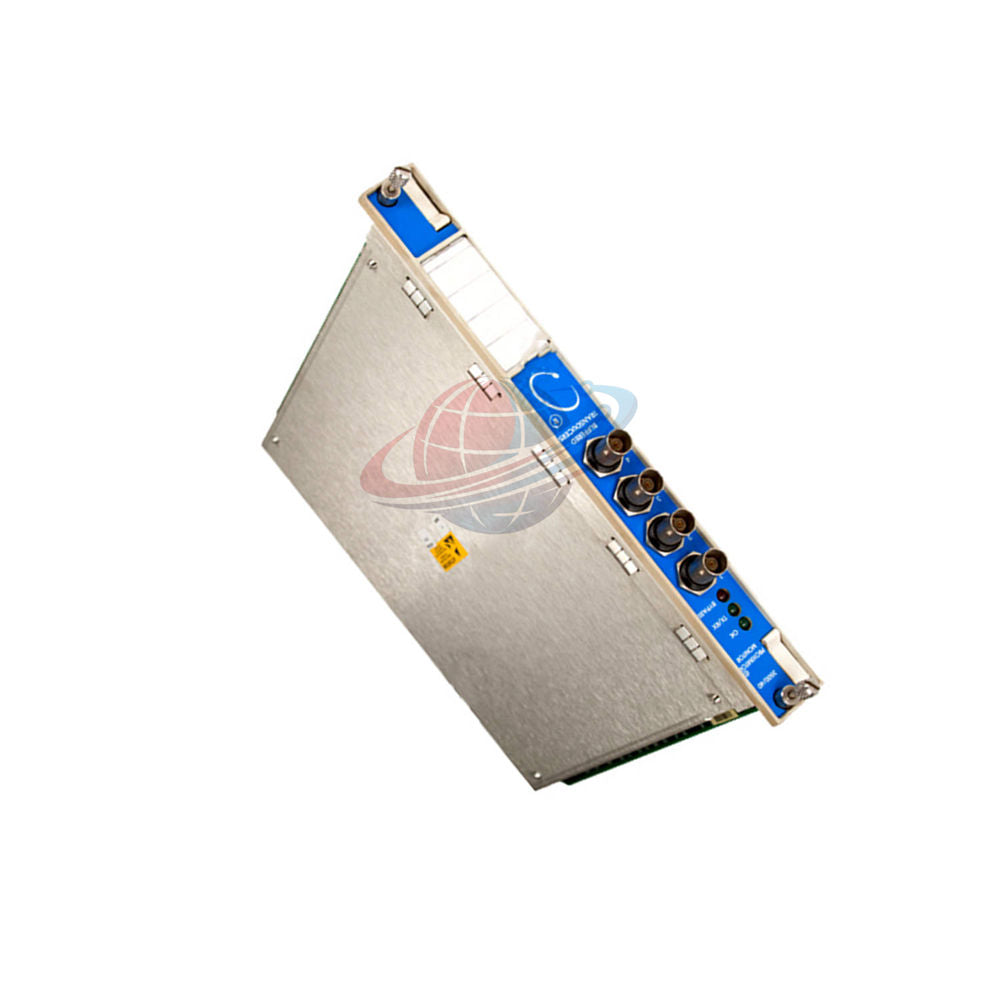

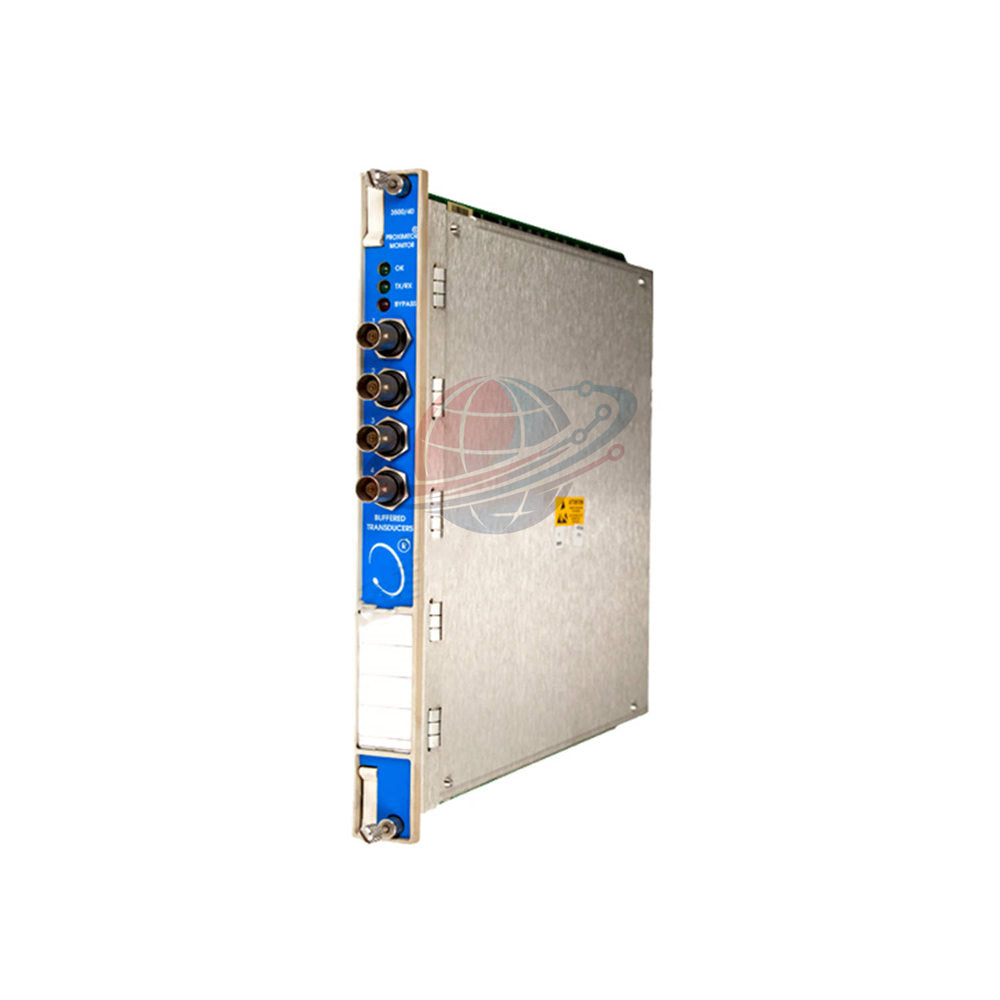

Bently Nevada 3500/40-03-00 مراقب Proximitor | وحدة الإدخال/الإخراج من السلسلة 3500/40

نظرة عامة على المنتج

يعد Bently Nevada 3500/40-03-00 جهازًا لمراقبة حماية الآلات بأربع قنوات.

يعالج الإشارات من مجسات القرب بالتيار الدوامي ضمن إطار سلسلة 3500.

يقارن الوحدة باستمرار المعلمات الثابتة المقاسة بنقاط ضبط الإنذار المبرمجة.

يقوم المهندسون بتهيئة كل قناة لاهتزاز العمود، أو موضع الدفع، أو الانحراف، أو قياس REBAM.

تسمح الحواجز الداخلية المدمجة بالاتصال المباشر بالمجسات الموجودة في مناطق العمليات الخطرة.

تفصيل التكوين

• الشاشة الأساسية: 3500/40 — شاشة 3500/40 Proximitor
• نوع وحدة الإدخال/الإخراج: -03 — وحدة الإدخال/الإخراج Proximitor مع حواجز داخلية وإنهاءات داخلية
  • تتضمن حواجز أمان زينر مدمجة لحلقات الاستشعار الآمنة جوهريًا.
  • تستخدم كتل طرفية ذات براغي مباشرة موجودة على بطاقة الإدخال/الإخراج الخلفية.
• خيار موافقة الوكالة: -00 — لا توجد موافقات وكالة مطلوبة

المواصفات الفنية

اعتبارات التثبيت والأسلاك

• قم بتثبيت وحدة الإدخال/الإخراج الخلفية في الفتحة المتطابقة في الهيكل خلف بطاقة المراقبة الرئيسية.
• قم بتوصيل الأسلاك الميدانية مباشرة بكتل الإنهاء الداخلية باستخدام مقاييس الأسلاك الصحيحة.
• حافظ على اتصال أرضي آمن جوهريًا مخصص لدوائر حماية الحاجز الداخلي.
• قم بتوصيل أدوات التشخيص بالمخرجات المحورية المخزنة الأمامية دون التأثير على المراقبة الأساسية.
• تأكد من بقاء الكابلات الميدانية منفصلة عن خطوط التيار المتردد عالية الجهد لمنع تداخل الإشارة.

متطلبات التشغيل والبرامج/البرامج الثابتة

يتطلب تشغيل 3500/40-03-00 إصدارات محددة من البرامج والبرامج الثابتة.

• التشغيل القياسي: يتطلب برنامج 3500/01 (الإصدار 2.50) وبرنامج 3500/02 (الإصدار 2.20).
• تشغيل REBAM: يتطلب برنامج ثابت لوحدة 3500/40M (الإصدار 2.1) وبرنامج 3500/01 (الإصدار 3.30).
• قم بتهيئة نقاط ضبط القناة الفردية والترشيح باستخدام برنامج تكوين حامل 3500.
• تحقق من فولتية فجوة التيار المستمر على جميع مجسات القرب المتصلة قبل تمكين مرحلات الإنذار.

توافق النظام والشهادات

يتكامل 3500/40-03-00 في حاويات حامل 3500 القياسية مقاس 19 بوصة.

يترافق مع أنظمة محولات القرب Bently Nevada 3300 XL 8 مم و NSv.

التعبئة والشحن وشروط الضمان

• حالة المنتج: جديد تمامًا وأصلي في عبوة المصنع المختومة.
• ضمان المصنع: مضمون بضمان المصنع لمدة 12 شهرًا.
• شحن سريع: يشحن في غضون 24 إلى 48 ساعة بعد التحقق من الدفع.
• التسليم السريع العالمي: يتم الشحن إلى جميع أنحاء العالم عبر شركات الشحن السريع FedEx و UPS و DHL.

المعدات المناسبة وقدرات التشخيص

تنشر فرق الموثوقية 3500/40-03-00 على الآلات الدوارة الحيوية.

• التوربينات البخارية والغازية: تقيس الاهتزاز الشعاعي للعمود وموضع الدفع المحوري للدوار.
• الضواغط الطاردة المركزية متعددة المراحل: تتتبع مسارات مدار العمود وتغيرات التوازن الديناميكي.
• محامل العناصر الدوارة: تستخدم قنوات REBAM لاكتشاف عيوب السباق الخارجي المجهرية.
• خرج التشخيص: يرسل بيانات شكل الموجة الخام إلى برنامج System 1 للصيانة التنبؤية.

رؤية Global PLC Spare HUB

يبسط اختيار الخيار -03 عمليات التثبيت في المناطق الخطرة من خلال دمج حواجز زينر مباشرة في بطاقة الإدخال/الإخراج.

أثناء التحديثات، يلغي هذا خزانات الحواجز الخارجية ويقلل من عبء أسلاك اللوحة بشكل كبير.

عند تكوين قنوات REBAM على مضخات تغذية الغلايات، تأكد من أن وحدة تحكم الحامل الخاصة بك تعمل بالبرامج الثابتة الإصدار 2.1 أو أعلى.

قم دائمًا بتوصيل سلك تأريض الأمان الجوهري (IS) بمسار توصيل منخفض المقاومة لضمان أداء حماية الحاجز.

دليل الشراء والأسئلة الشائعة

س: هل يمكنني توصيل كتل إنهاء خارجية بوحدة إدخال/إخراج ذات إنهاء داخلي؟

ج: لا، لا يمكن توصيل كتل الإنهاء الخارجية بوحدات إدخال/إخراج ذات إنهاء داخلي مثل الخيار -03.

س: ما هي الفائدة الرئيسية للحواجز الداخلية المدمجة في الخيار -03؟

ج: توفر حماية آمنة جوهريًا للمواقع الخطرة دون الحاجة إلى غطاء حاجز منفصل على سكة DIN.

س: ما هو إصدار البرنامج الذي أحتاجه لتشغيل قنوات محمل العناصر الدوارة REBAM؟

ج: تحتاج إلى الإصدار 2.1 من البرامج الثابتة لوحدة 3500/40M والإصدار 3.30 أو أعلى من برنامج 3500/01.

س: كيف تساعد مخرجات المحورية المخزنة مهندسي صيانة الموقع أثناء استكشاف الأخطاء وإصلاحها؟

ج: توفر إشارات اهتزاز خام نظيفة ومعزولة للمحللات المحمولة دون خطر تعطل الشاشة.

س: ما مدى سرعة شحن شاشتي الاحتياطية بعد تقديم الطلب؟

ج: نقوم بشحن الوحدات المختومة من المصنع في غضون 24 إلى 48 ساعة باستخدام خدمة DHL أو FedEx أو UPS السريعة.
