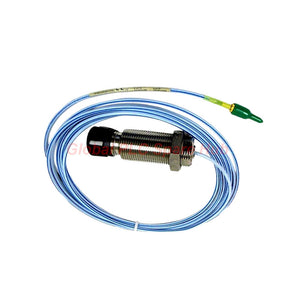

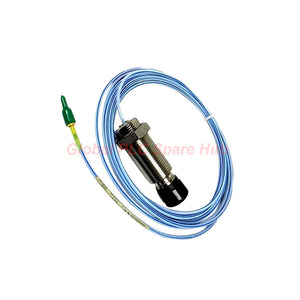

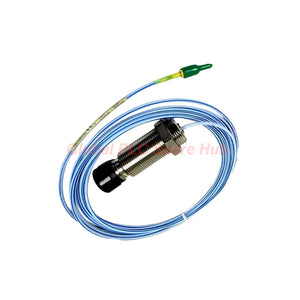

Bently Nevada 330851-02-000-030-10-01-00 3300 XL مجس تقارب 25 مم

يعمل هذا النموذج بفعالية في أغطية المحامل ذات درجات الحرارة العالية والبيئات الملوثة بالزيت القاسية. ويعمل الكابل المدرع المصنوع من الفولاذ المقاوم للصدأ (SST) على تحسين الحماية الميكانيكية أثناء التركيب.

يختار المهندسون هذا التكوين عادةً لـ:

• أنظمة مراقبة التمدد التفاضلي (DE) للتوربينات البخارية
• الأعمدة الدوارة الكبيرة
• أنظمة الحماية الحرجة من السرعة الزائدة
• مراقبة اهتزاز المولدات
• حماية الضاغطات الصناعية
• تشخيص المعدات الدوارة في صناعة البتروكيماويات

الميزات الرئيسية

• تقنية استشعار القرب 25 مم
• تشغيل مستمر حتى 200 درجة مئوية
• تعرض قصير الأمد حتى 250 درجة مئوية
• كابل مدرع من الفولاذ المقاوم للصدأ للحماية الميكانيكية
• كابل ثلاثي المحاور معزول بالفلوروبوليمر (PFA) بتقنية FluidLoc
• مقاومة ممتازة للتداخل الكهرومغناطيسي (EMI)
• يدعم التركيب في المناطق الخطرة
• متوافق مع أنظمة 7200 القديمة
• خرج مستقر في ظروف التمدد الحراري
• مصمم لبيئات التوربينات البخارية القاسية

المواصفات الفنية

• العلامة التجارية: Bently Nevada
• الموديل: 330851-02-000-030-10-01-00
• السلسلة: 3300 XL 25 mm
• نوع المنتج: مسبار تقاربي
• مبدأ القياس: استشعار الإزاحة بالتيار الدوامي
• قطر المسبار: 25 مم
• طول الكابل الإجمالي: 1.0 متر
• سن العلبة: M30x2
• طول غير مسنن: 0 بوصة
• طول العلبة الكلي: 30 مم
• نوع الدرع: درع من الفولاذ المقاوم للصدأ
• كابل المسبار: كابل ثلاثي المحاور معزول بالفلوروبوليمر (PFA) 75 أوم
• مقاومة المسبار: 6.2 ±0.5 أوم
• درجة حرارة التشغيل: -35 درجة مئوية إلى +200 درجة مئوية
• درجة الحرارة قصيرة الأمد: +250 درجة مئوية لأقل من 24 ساعة
• مادة طرف المسبار: PEEK
• مادة علبة المسبار: الفولاذ المقاوم للصدأ AISI 304
• مقاومة بيئية: بيئات التوربينات البخارية ذات درجة الحرارة العالية
• مقاومة التداخل الكهرومغناطيسي: مناعة عالية ضد التداخل الكهرومغناطيسي الصناعي
• مقاومة الصدمات: مصمم للمعدات الدوارة الثقيلة
• عزم الدوران الموصى به: 68 نيوتن متر
• الحد الأقصى لعزم الدوران: 163 نيوتن متر
• وزن المسبار: 330 جرام مع الدرع
• بلد المنشأ: الولايات المتحدة الأمريكية

توزيع التكوين

• 330851
  • سلسلة مسابير 3300 XL 25 مم
• 02
  • علبة ملولبة M30x2
• 000
  • طول غير ملولب 0 بوصة
• 030
  • طول العلبة الكلي 30 مم
• 10
  • طول كلي 1.0 متر
• 01
  • كابل مدرع من الفولاذ المقاوم للصدأ
• 00
  • لا يوجد خيار موافقات الوكالة

معلومات التوافق

• متوافق مع أنظمة المراقبة Bently Nevada 3300 XL
• يدعم استبدال محول 7200 25 مم القياسي
• يدعم استبدال محول 7200 35 مم
• يناسب أنظمة المحولات المتكاملة DE
• يعمل مع رفوف مراقبة اهتزاز التوربينات
• يدعم أنظمة الحماية في المناطق الخطرة

إرشادات التركيب

• قم بتركيب المسبار باستخدام قيم عزم الدوران الموصى بها
• تجنب ثني الكابل بالقرب من مخرج المسبار
• حافظ على فجوة الهدف الصحيحة أثناء المعايرة
• استخدم تأريض الدرع وفقًا لمعايير الموقع
• حماية الموصلات من تلوث الزيت
• تحقق من سلامة العزل قبل بدء التشغيل
• تحقق من مسار الكابل بالقرب من المعدات عالية الجهد

التكليف والصيانة

• تبقى معايرة المسبار مستقرة لفترات طويلة
• درع الفولاذ المقاوم للصدأ يبسط حماية الكابلات في الميدان
• تصميم منخفض الصيانة يقلل من وقت التوقف
• يقلل الاستبدال السريع من مدة توقف التوربينات
• يؤدي التحقق الدوري من الفجوة إلى تحسين دقة القياس
• يؤدي الفحص الروتيني للعزل إلى إطالة عمر الخدمة

قدرات التشخيص

• يكشف عن تشوهات اهتزاز العمود
• يراقب ظروف التمدد التفاضلي
• يحدد أعراض تآكل المحمل المبكر
• يدعم برامج الصيانة التنبؤية
• يكشف عن ظروف عدم توازن الدوار
• يساعد على منع توقف التوربينات غير المتوقع

الشهادات والامتثال

• امتثال FCC الجزء 15
• EMC EN 61000-6-2
• EMC EN 61000-6-4
• توجيه EMC 2014/30/EU
• توجيه RoHS 2011/65/EU
• امتثال ABS البحري
• الفئة الأولى المنطقة 0 AEx/Ex ia IIC
• الفئة الأولى المنطقة 2 AEx/Ex nA IIC
• الفئة الأولى القسم 2 المجموعات A، B، C، D

التطبيقات النموذجية

• التوربينات البخارية
• التوربينات الغازية
• ضواغط صناعية
• أنظمة توليد الطاقة
• محطات البتروكيماويات
• أنظمة حماية الآلات الدوارة
• مراقبة عمود المولد
• معدات العمليات ذات درجة الحرارة العالية

قائمة التعبئة

• 1 × مسبار 330851-02-000-030-10-01-00
• عبوة صناعية واقية
• وثائق فحص المنتج
• دعم إرشادات التثبيت

معلومات الشحن

• إرسال سريع خلال 24-48 ساعة
• يتوفر التسليم في جميع أنحاء العالم
• شحن FedEx الدولي
• خدمة UPS للتوصيل السريع العالمي
• دعم لوجستي من DHL ذو أولوية
• تعبئة احترافية مضادة للصدمات

شروط الضمان

• تغطية ضمان لمدة 12 شهرًا
• الدعم الفني خلال فترة الضمان
• فحص وظيفي قبل الشحن
• مساعدة احترافية بعد البيع

الأسئلة الشائعة

• ما هي الأنظمة التي يدعمها هذا المسبار؟

  يدعم المسبار أنظمة Bently Nevada 3300 XL والأنظمة المتوافقة 7200.

• هل يمكن لهذا المسبار أن يعمل بشكل مستمر في درجات حرارة عالية؟

  نعم. يعمل باستمرار في درجات حرارة تصل إلى 200 درجة مئوية.

• لماذا يستخدم هذا الطراز درع SST؟

  يحمي درع SST الكابل من الاهتزاز والتآكل وتلف التركيب.

• هل هذا المسبار مناسب للتوربينات البخارية؟

  نعم. يستخدم المهندسون هذه السلسلة خصيصًا في بيئات التوربينات البخارية DE.

• ما الذي يسبب قراءات اهتزاز غير مستقرة؟

  تتسبب إعدادات الفجوة غير الصحيحة أو مشاكل التأريض أو تلف الكابل عادةً في عدم الاستقرار.

• كم مرة يجب على المهندسين فحص المسبار؟

  تفحص معظم المرافق المسابير خلال فترات صيانة التوربينات المجدولة.

• ما الذي يجب على المستخدمين التحقق منه قبل التثبيت؟

  يجب على المستخدمين التحقق من توافق مادة الهدف وأبعاد التركيب الصحيحة.

• كيف يختار المستخدمون طول الكابل الصحيح؟

  اختر طول كابل يتناسب مع مسافة الخزانة ومتطلبات التوجيه.

• هل يعمل الكابل المدرع على تحسين الموثوقية؟

  نعم. تعمل الكابلات المدرعة بشكل أفضل في بيئات الاهتزاز الصناعي الثقيلة.

• هل يمكن لهذا المسبار أن يدعم المناطق الخطرة؟

  نعم. يدعم المسبار التركيبات الآمنة جوهريًا والمنطقة 2.
