نظام فيلوميتر للحرارة العالية Bently Nevada 330750-80-05

نظرة عامة هندسية: استشعار الاهتزازات الحرارية القصوى

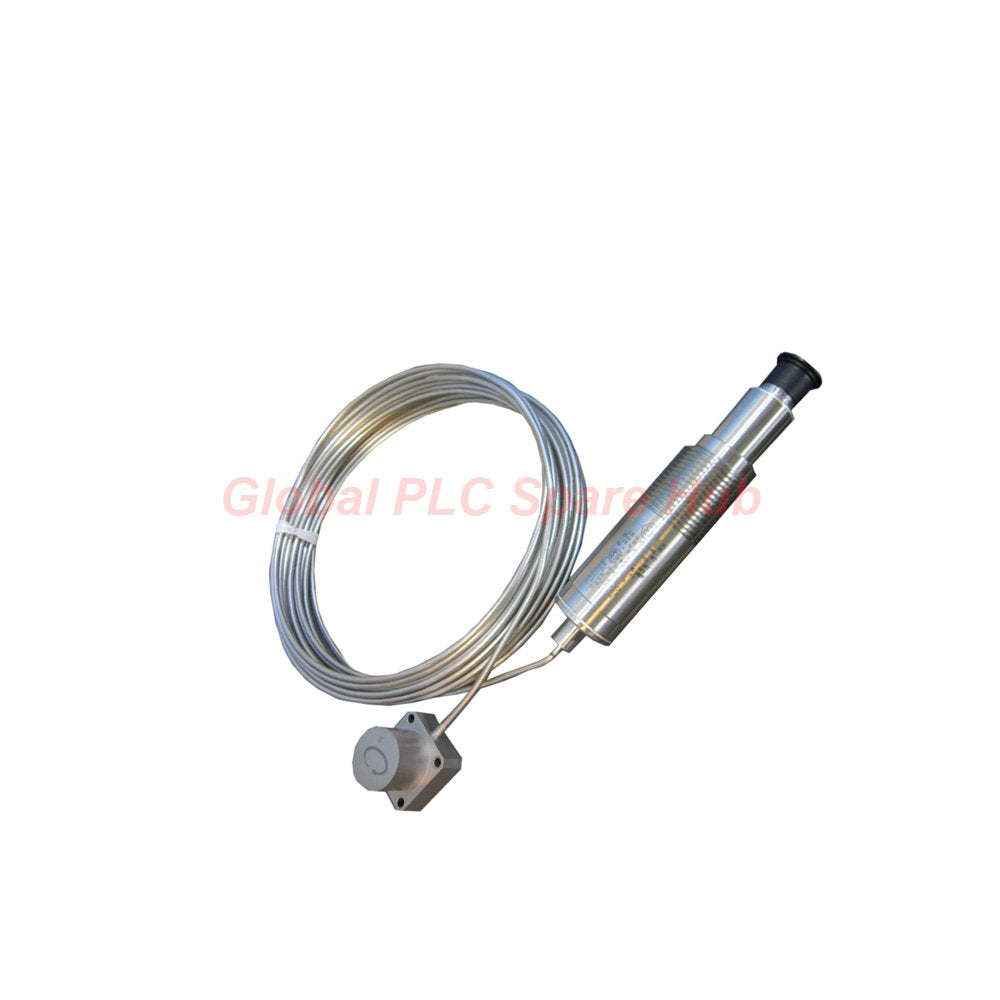

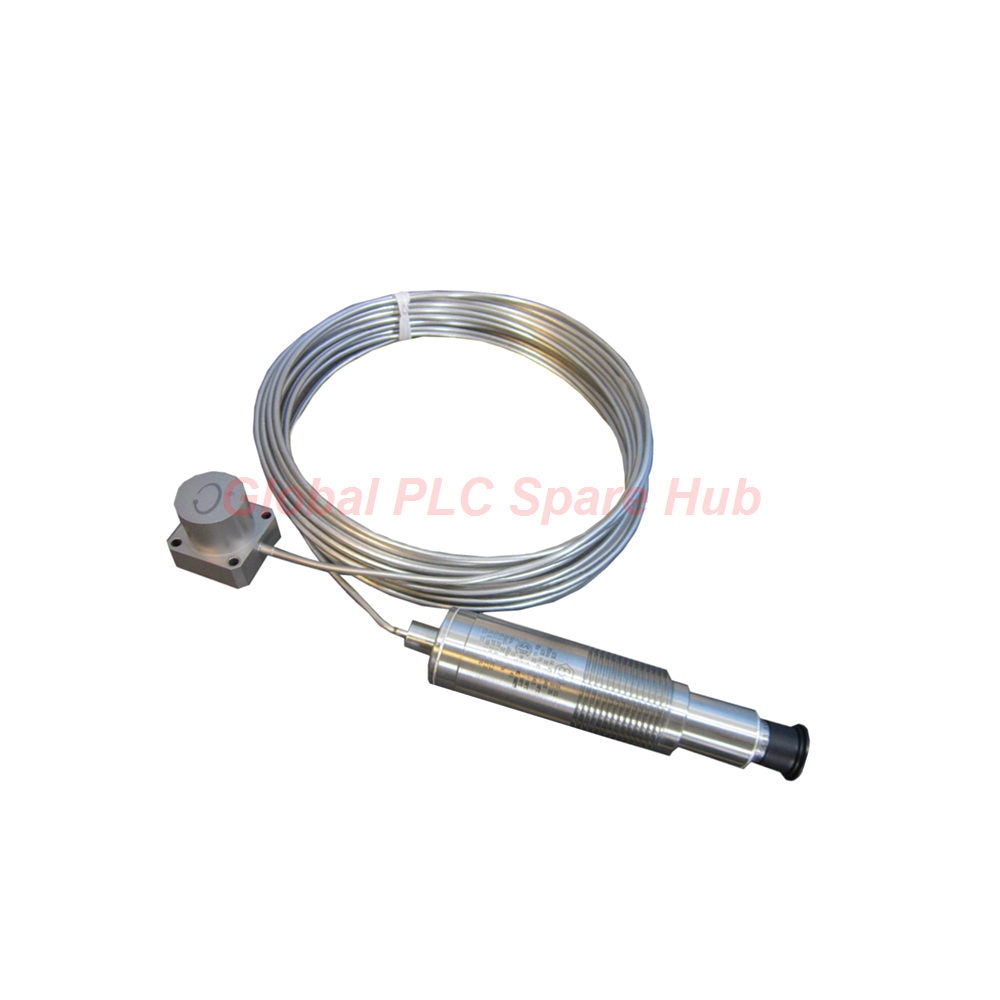

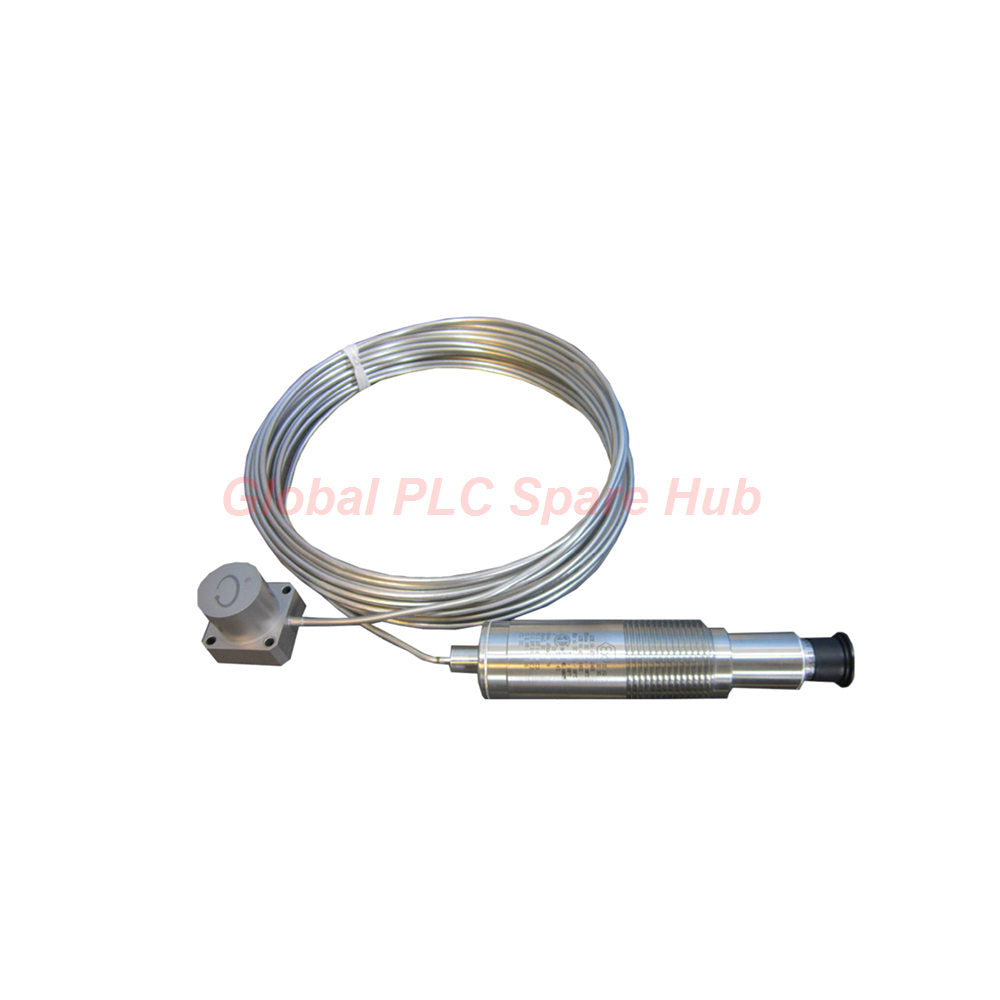

تم تصميم نظام فيلوميتور عالي الحرارة 330750-80-05 من Bently Nevada لمراقبة المعدات الدوارة في البيئات التي تفشل فيها المستشعرات القياسية. يوفر هذا النظام قياسات دقيقة للسرعة في درجات حرارة سطحية تصل إلى 400 درجة مئوية (752 درجة فهرنهايت). باستخدام غلاف محكم الإغلاق من الفولاذ المقاوم للصدأ من سلسلة 300 وكابل متكامل صلب، يعد هذا المستشعر المعيار الصناعي للتطبيقات عالية الحرارة مثل توربينات الغاز ونقاط المراقبة المجاورة للعادم.

تفصيل التكوين

يوضح الجدول التالي المعلمات الفنية لـ 330750-80-05:

• الموديل: 330750 (نظام فيلوميتور عالي الحرارة)
• طول الكابل (AA=80): 8.0 متر (26.2 قدم)
• الموافقات (BB=05): موافقات متعددة (CSA، ATEX، و IECEx)

رؤية Global PLC Spare HUB

يعد 330750-80-05 لا مثيل له تقنيًا للاهتزازات "الساخنة" للغلاف. على عكس المستشعرات الكهرضغطية التي تتطلب مضخمات شحن بعيدة، يدمج هذا النظام الإلكترونيات في منطقة ذات درجة حرارة مناسبة بينما يتحمل رأس الاستشعار الحرارة. نوصي بهذا للمشغلين الذين يديرون توربينات الغاز الثقيلة حيث تتجاوز درجات حرارة غاز العادم غالبًا حدود تحمل المستشعرات القياسية. استقراره (حساسية ±5%) يجعله مثاليًا لتحليل الاتجاهات طويلة الأجل في برامج الصيانة التنبؤية.

التطبيقات، التشخيص، واللوجستيات

• المعدات المناسبة: توربينات الغاز الثقيلة، أغلفة التوربينات البخارية، مراوح العادم عالية الحرارة، وسخانات العملية.
• القدرة التشخيصية: قادر على اكتشاف الرنين الهيكلي وتوقيعات اهتزاز تمرير الشفرة حتى 2 كيلوهرتز. يوفر النظام انحيازًا قويًا للتيار المستمر -12 فولت، مما يسمح بالتحقق السريع من صحة المستشعر أثناء الفحوصات الروتينية للحلقة.
• الضمان: ضمان جودة لمدة 12 شهرًا.
• الشحن: شحن عالمي سريع عبر FedEx، UPS، أو DHL؛ إرسال خلال 24-48 ساعة.

الأسئلة الشائعة من الخبراء

لماذا يُطلب كابل صلب بدلاً من موصل مرن قياسي؟
تذوب أغطية البوليمر المرنة عند درجات حرارة أعلى من 150 درجة مئوية. تم تصميم الكابل الصلب المتكامل لتحمل درجة الحرارة المحيطة القصوى البالغة 400 درجة مئوية بالقرب من سطح التركيب دون حدوث انهيار في العزل.

ما هي الاحتياطات الضرورية عند توجيه الكابل بعيدًا عن المنطقة الساخنة؟
يجب دعم الجزء الصلب لمنع الإجهاد الميكانيكي عند نقطة اتصال الكابل بالمستشعر. يجب احترام الحد الأدنى لنصف قطر الانحناء البالغ 51 مم (2 بوصة) لتجنب إجهاد الموصل الداخلي.

كيف أتحقق من أن جهاز فيلوميتور يعمل بشكل صحيح بينما تكون الآلة غير متصلة بالإنترنت؟
قم بقياس جهد الانحياز عند حامل المراقبة. تشير قراءة -12 فولت تيار مستمر (±2 فولت) إلى أن الإلكترونيات الداخلية تعمل بشكل صحيح. تشير القراءة القريبة من الصفر فولت إلى وجود قصر أو فشل في مصدر الطاقة.

هل يمكنني تثبيت هذا في بيئة خارجية غير محمية؟
على الرغم من أن الغلاف محكم الإغلاق، توصي Bently Nevada بغلاف واقي أو قناة لمنع الحطام البيئي المباشر أو الرطوبة من التأثير على نقطة انتقال الكابل.

لماذا يوجد فرق في نطاق درجة الحرارة بين رأس الاستشعار والإلكترونيات؟
يتعامل رأس الاستشعار مع الحمل الحراري الأساسي، بينما تقتصر الوحدة الإلكترونية (التي تقع عادةً على طول الكابل) على 121 درجة مئوية. تأكد دائمًا من تركيب غلاف الإلكترونيات في منطقة ذات درجة حرارة منخفضة للحفاظ على عمر النظام.
