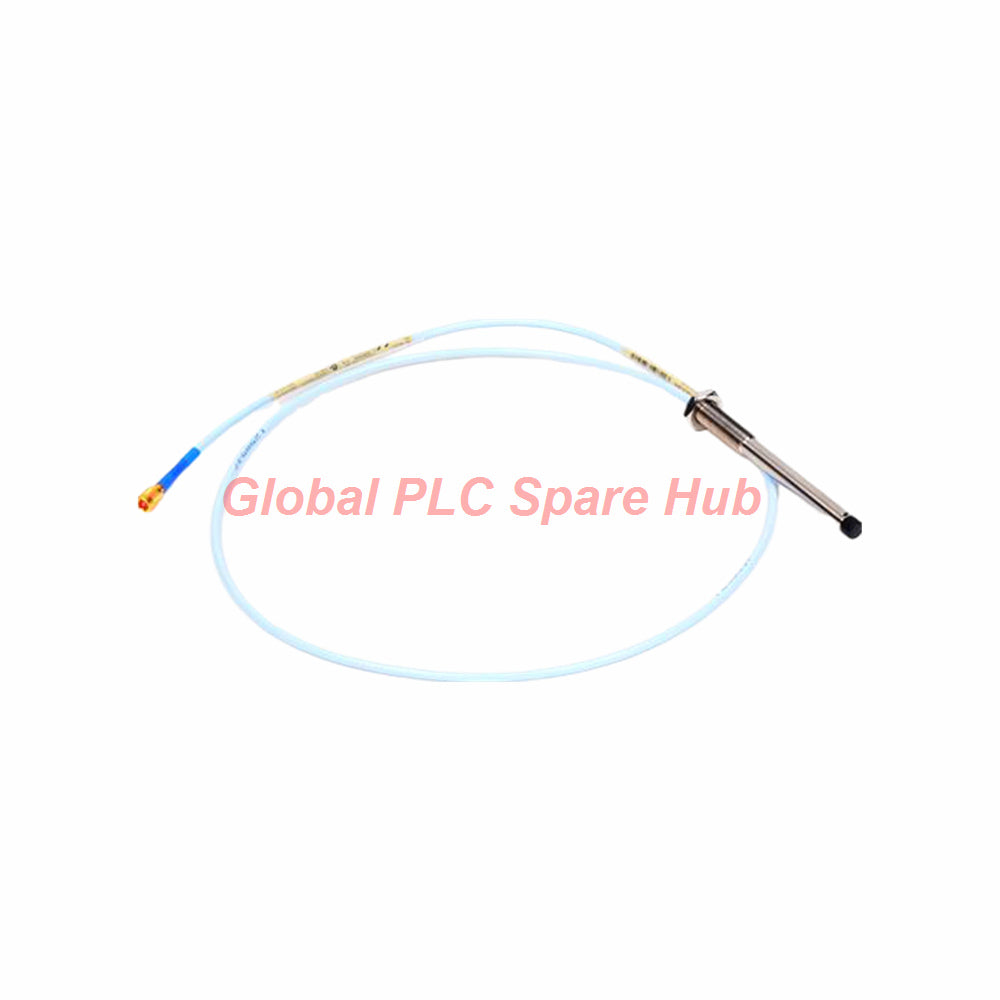

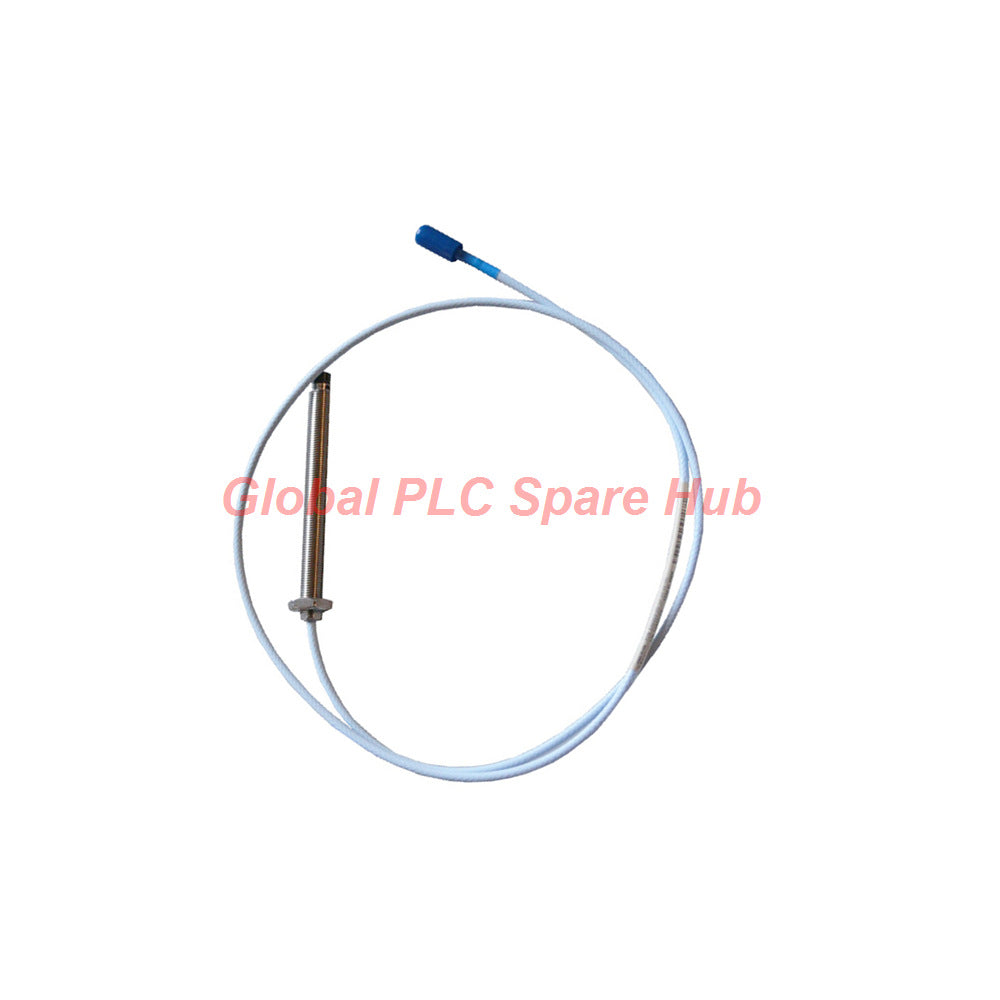

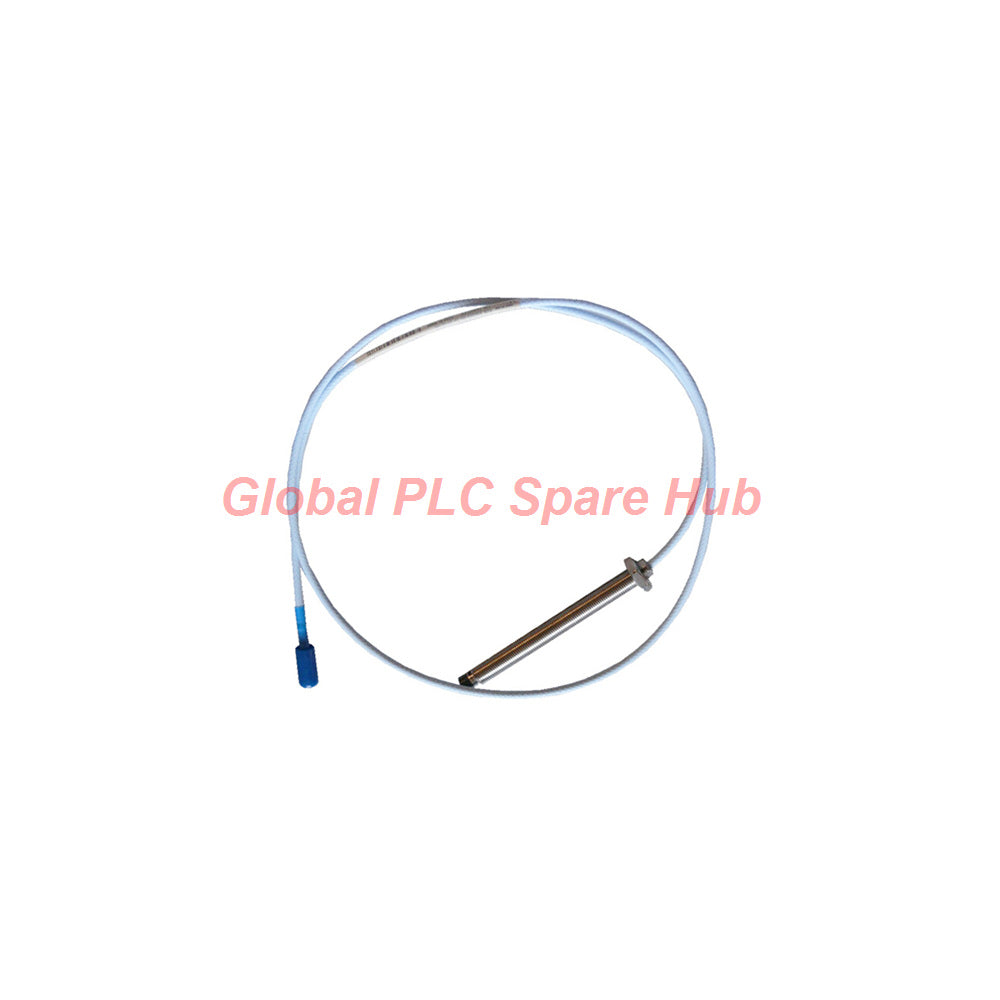

مجس التقارب Bently Nevada 3 30103-00-04-10-02-00 3300 XL
Manufacturer: Bently Nevada
Product No.: 330103-00-04-10-02-00
Condition： متوفر بالمخزون
Product Type: مجس القرب
Product Origin: USA
Payment: T/T, Western Union
Weight: 323g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
مقدمة عن المنتج
ينتمي Bently Nevada 330103-00-04-10-02-00 إلى سلسلة 3300 XL المتقدمة. يعمل كمسبار تقارب 8 مم للآلات الصناعية. يستخدم المهندسون هذا المستشعر لقياس الاهتزازات الشعاعية وموضع العمود. توفر الوحدة دقة عالية في البيئات الصناعية الصعبة.
المواصفات الفنية
نصنف المعلمات الفنية إلى فئات MECE أدناه.
| الفئة | المعلمة | المواصفات |
|---|---|---|
| القياس والأداء | النطاق الخطي | 0.25 مم إلى 2.3 مم (10 إلى 90 ميل) |
| الحساسية | 7.87 مللي فولت/ميكرومتر (200 مللي فولت/ميل) | |
| استجابة التردد | 0 إلى 10 كيلو هرتز (استجابة مسطحة) | |
| الفجوة الموصى بها | -9 Vdc (حوالي 1.27 مم / 50 ميل) | |
| الخصائص الكهربائية | العلامة التجارية والموديل | Bently Nevada 330103-00-04-10-02-00 |
| مقاومة التيار المستمر | 7.59 ± 0.50 أوم (من المركز إلى الموصل الخارجي) | |
| الموصل والكابل | موصل ClickLoc محوري مصغر، طول 1.0 متر | |
| الخصائص الفيزيائية والبيئية | مادة الطرف والغلاف | طرف من كبريتيد البوليفينيلين، غلاف من الفولاذ المقاوم للصدأ AISI 303/304 |
| نطاق درجة الحرارة | -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +350 درجة فهرنهايت) قياسي | |
| تحمل الرطوبة | أقل من 3% متوسط تغيير عامل المقياس عند رطوبة 93% | |
| إغلاق الضغط | تصميم حلقة Viton O-ring للضغط التفاضلي |
دليل التثبيت
قم بتركيب المسبار باستخدام سن اللولب M10x1. تأكد من أن أقصى تشابك للسن اللولبي يبقى ضمن 15 ملم. قم بتوصيل الأسلاك الميدانية باستخدام كابلات من 0.2 إلى 1.5 ملم² (16 إلى 24 AWG). استخدم كابل ثلاثي الموصلات محمي لرفض الضوضاء الأمثل. حدد طول الأسلاك الميدانية الإجمالي بـ 305 أمتار بين المستشعر والشاشة.
راحة تصحيح الأخطاء والصيانة
يضمن موصل ClickLoc قفلًا آمنًا أثناء الإعداد. يتحقق الفنيون من الفجوات الأولية بسهولة باستخدام فحص خرج -9 Vdc. يمنع الفحص المنتظم لحلقة Viton O-ring تسرب الضغط. تحقق من قيم مقاومة التيار المستمر بشكل دوري لتأكيد سلامة المسبار.
وصف التوافق
يتكامل هذا المسبار بسلاسة مع مستشعرات Proximitor من سلسلة 3300 XL مقاس 8 مم. يتطابق مع رفوف مراقبة Bently Nevada القياسية مثل نظام 3500. يدعم التصميم كابلات التمديد القياسية دون تدهور الإشارة.
معلومات الشهادات
تحمل الوحدة موافقات السلامة الجوهرية. وتلبي معايير الفئة الأولى، المنطقة 0 (AEx/Ex ia IIC T5...T1 Ga). كما أنها تتوافق مع متطلبات الفئة الأولى، القسم 2 غير المشتعلة عند التركيب وفقًا للرسومات المعتمدة.
قائمة التعبئة وشروط الضمان
تحتوي كل عبوة على وحدة مسبار 330103-00-04-10-02-00 واحدة مع كابل وموصل مرفقين. نقدم ضمانًا كاملاً لمدة 12 شهرًا يغطي عيوب التصنيع.
الشحن واللوجستيات
نقوم بشحن الطلبات في غضون 24 إلى 48 ساعة. نشحن عالميًا عبر شركات نقل موثوقة بما في ذلك FedEx و UPS و DHL.
سيناريوهات التطبيق النموذجية وقدرات التشخيص
تقوم المنشآت الصناعية بنشر هذا المستشعر على التوربينات البخارية والضواغط والمضخات. يكتشف هذا المستشعر عدم توازن الدوار، واحتكاك العمود، وتآكل المحمل. يمنع الكشف المبكر عن الأعطال الأعطال الكارثية للآلات.
رؤية Global PLC Spare HUB
قام مهندسونا بنشر هذا المسبار بالضبط على ضاغط طرد مركزي عالي السرعة في منشأة صناعية. عانى الضاغط من ارتفاعات اهتزاز متكررة خلال مراحل بدء التشغيل. قام الفنيون بتركيب مستشعر 330103-00-04-10-02-00 مع تباعد مناسب عند -9 Vdc. كشفت بيانات التشخيص عن اختلال طفيف قبل حدوث تلف دائم في المحمل. تثبت الخبرة الميدانية أن مطابقة أطوال الكابلات بدقة تتجنب توهين الإشارة.
الأسئلة المتكررة
س: ما هي الوظيفة الأساسية لهذا المسبار؟
ج: يقيس الاهتزاز الديناميكي وموضع العمود في الآلات الدوارة.
س: هل يمكنني تعريض المسبار لدرجات حرارة تحت الصفر؟
ج: تصل درجات حرارة التشغيل إلى -52 درجة مئوية، لكن درجات الحرارة التي تقل عن -34 درجة مئوية قد تعرض مانع التسرب للضغط للخطر.
س: كيف أختار طول الكابل الصحيح؟
ج: طابق الطول الإجمالي لدائرة نظامك مع 5 أمتار أو 9 أمتار بناءً على معايرة مستشعر Proximitor.
س: ما هو نوع الأسلاك الموصى به للتثبيت الميداني؟
ج: استخدم دائمًا كابل ثلاثي الموصلات محمي للتخلص من التداخل الكهرومغناطيسي.
س: ما هو دليل الشراء الموصى به للاستبدال؟
ج: تحقق من حجم السن اللولبي الدقيق، والطول غير المسنن، ورموز خيارات الكابل قبل الطلب لضمان التوافق السلس مع الرف.
