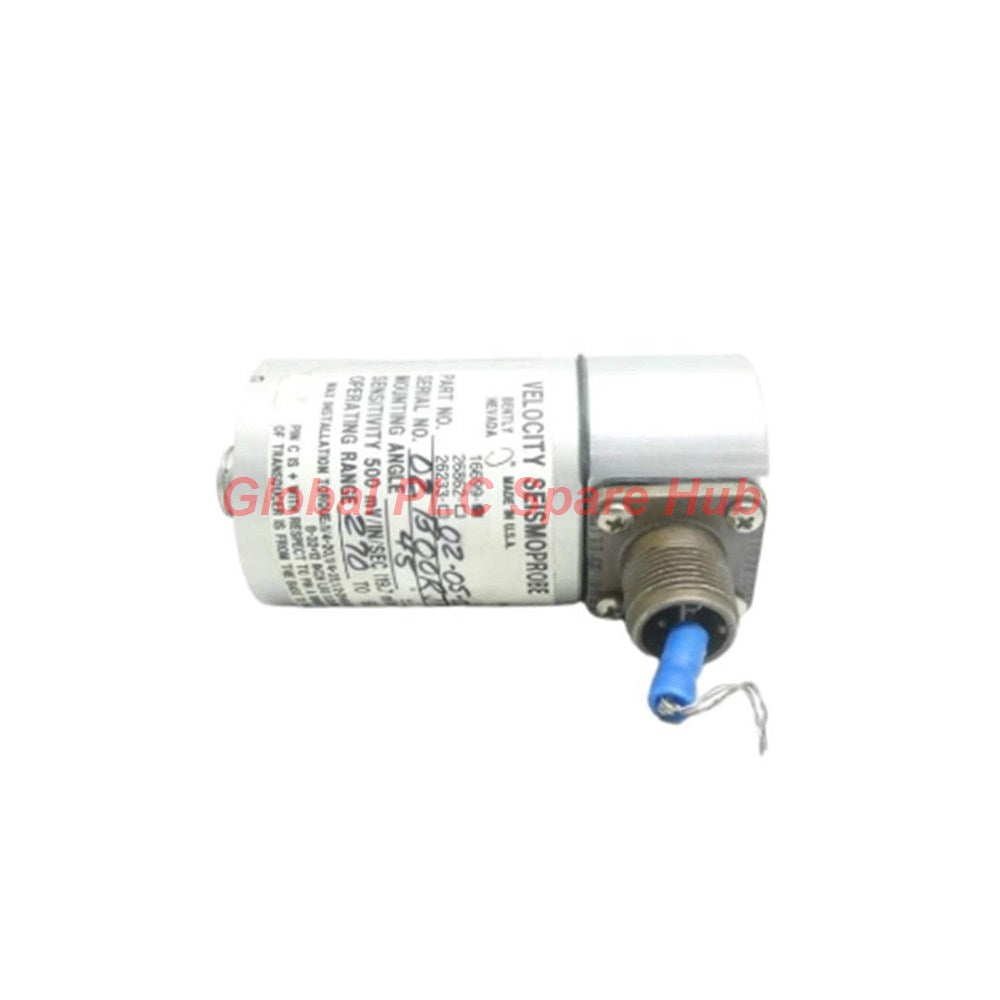

وحدة حساس سرعة جهاز قياس الزلازل (سيزموسكوب) من بنتلي نيفادا موديل 16699-02-05-03

Manufacturer: Bently Nevada
Product No.: 16699-02-05-03
Condition： متوفر بالمخزون
Product Type: مستشعر سرعة المسبار الزلزالي
Product Origin: USA
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة عامة على المنتج

ينتمي الجهاز Bently Nevada 16699-02-05-03 إلى عائلة مجسات الاهتزاز السيزمية 16699 Series Velocity Seismoprobe المتينة. يقوم المهندسون بتصميم محول السرعة ذو الملف المتحرك هذا للحماية المستمرة للآلات. يقيس بدقة اهتزاز غلاف المحمل المطلق على الأصول الصناعية الهامة. يتعامل المستشعر بفعالية مع تطبيقات الآلات الدوارة ذات السرعة المنخفضة والمتوسطة.

رؤية Global PLC Spare HUB

يظل الجهاز Bently Nevada 16699-02-05-03 معيارًا لقياس اهتزاز الغلاف. تعتمد الصناعات الثقيلة على تصميمه ذاتي التوليد بالكامل. لا يتطلب المستشعر مصدر طاقة خارجي للتشغيل. تقلل هذه الوحدة المحددة من توهين الإشارة عبر مسافات الكابل الطويلة. وتقدم سلامة إشارة استثنائية في البيئات الكهربائية القاسية.

توافق النظام

يتكامل الجهاز 16699-02-05-03 Velocity Seismoprobe بسلاسة مع أنظمة المراقبة القياسية في الصناعة:

أنظمة حماية الآلات Bently Nevada 3500/42M
شاشات الأغراض العامة Bently Nevada 1900/65A
أنظمة مراقبة Bently Nevada 3300 القديمة
أنظمة التحكم الموزع (DCS) ذات المدخلات التناظرية القياسية
وحدات التحكم المنطقية القابلة للبرمجة (PLC) مع وحدات الاهتزاز

المواصفات التقنية

العلامة التجارية: بنتلي نيفادا (Bently Nevada)
الموديل: 16699-02-05-03
السلسلة: 16699 / 24646 / 26233 Series
نوع الوحدة: محولات مسبار الاهتزاز السيزمي (Velocity Seismoprobe Transducers)
نطاق القياس: يدعم حدود اهتزاز غلاف الآلات القياسية
استجابة التردد: 270 دورة في الدقيقة إلى 900 دورة في الدقيقة (4.5 هرتز إلى 15 هرتز) كحد أدنى
الحساسية: 500 ملي فولت/بوصة/ثانية (19.7 ملي فولت/مللي متر/ثانية) عند 100 هرتز
الخطية: خطية سعة ممتازة عبر نطاق التردد التشغيلي
الدقة: يوفر دقة لا نهائية بفضل التصميم الكهروميكانيكي التناظري
نطاق درجة الحرارة: يتحمل درجات حرارة العمليات الصناعية القاسية بشكل موثوق
الغلاف البيئي: هيكل محكم يقاوم الرطوبة والغبار والتعرض للمواد الكيميائية
مقاومة التداخل: غلاف محمي يرفض التداخل الكهرومغناطيسي وترددات الراديو

تفاصيل التكوين

يحدد هيكل رمز الخيارات في السلسلة 16699 التكوينات المادية المحددة:

16699 - نموذج مسبار السرعة السيزمي الأساسي
- 02 - خيار قاعدة التثبيت
  - تصميم قاعدة تثبيت دائرية
  - تصميم قاعدة تثبيت ذات حواف
- 05 - خيار الموصل والاتجاه
  - اتصال كتلة التثبيت العلوية
  - اتصال كتلة التثبيت الجانبية
  - اتجاه اتصال كتلة الطرفية
- 03 - خيار موافقة الوكالة
  - شهادات المناطق الخطرة القياسية متعددة البلدان

دليل التثبيت

نظف سطح غلاف محمل الآلة جيدًا قبل التركيب.
تأكد من أن السطح المستوي للتركيب يفي بمواصفات المعدات الأصلية.
قم بمحاذاة المحور الحساس للمستشعر بدقة مع اتجاه القياس المطلوب.
شد براغي التثبيت لمنع إشارات الاهتزاز عالية التردد الكاذبة.
مرر كابل المستشعر بعيدًا عن خطوط الطاقة ذات الجهد العالي.
ثبّت القناة المرنة لمنع تمايل الكابل أثناء تشغيل الآلة.

إمكانية الضبط والصيانة

يلغي هذا المستشعر ذاتي التوليد الحاجة إلى تعديلات المعايرة الميدانية.
يضمن الفحص المادي الدوري سلامة الغلاف وإحكام براغي التثبيت.
يسمح خيار كتلة الطرفية بتبديل الكابل بسرعة أثناء التوقفات.
يمكن للفنيين اختبار سلامة دائرة المستشعر بسهولة باستخدام أجهزة قياس متعددة رقمية قياسية.

قدرات التشخيص والتطبيقات

يوفر هذا المسبار السيزمي بيانات اهتزاز هيكلية حاسمة للآلات الصناعية الرئيسية:

التوربينات البخارية والتوربينات الغازية الصناعية
ضواغط الهواء المركزية الكبيرة ومضخات المعالجة
المحركات الكهربائية ومراوح أبراج التبريد الثقيلة
الكشف عن اختلال التوازن الهيكلي وعدم محاذاة الدوار
تحديد مشكلات الارتخاء الميكانيكي ورنين الغلاف

الشحن والتعبئة والضمان

قائمة التعبئة: مسبار اهتزاز سيزمي واحد Bently Nevada 16699-02-05-03 مختوم من المصنع
فترة الضمان: ضمان شامل لمدة 12 شهرًا من تاريخ الإرسال
وقت الإرسال: يتم الإرسال في غضون 24 إلى 48 ساعة من تأكيد الطلب
شركاء الشحن السريع: شحن عالمي سريع عبر FedEx وUPS وDHL

الأسئلة المتداولة

هل يتطلب مسبار الاهتزاز السيزمي 16699-02-05-03 مصدر طاقة خارجي؟

لا، تصميم الملف المتحرك يولد إشارته الكهربائية الخاصة المتناسبة مع السرعة.

ما هي الفائدة الأساسية لتصنيف الحساسية 500 ملي فولت/بوصة/ثانية؟

يوفر نسبة إشارة إلى ضوضاء عالية لقياسات اهتزاز الآلات منخفضة التردد بدقة.

هل يمكنني تركيب مستشعر السرعة هذا في أي اتجاه؟

يجب عليك التحقق من رمز خيار الاتجاه المحدد لضمان المحاذاة الصحيحة للزنبرك الداخلي.

دليل الشراء والمشتري

الخطوة 1: تحقق من رموز اللاحقة الدقيقة لغلاف المستشعر الموجود لديك.
الخطوة 2: طابق نمط قاعدة التثبيت مع حفر غلاف الآلة الحالي لديك.
الخطوة 3: تأكد من نوع الاتصال الكهربائي لضمان التوافق مع الكابلات الميدانية الموجودة.
الخطوة 4: اتصل بفريق المبيعات الفني لدينا لتأمين إرسال الشحنة السريع.

ضمان شامل لمدة 12 شهرًا

كل جزء توفره Global PLC Spare Hub مشمول بـ ضمان لمدة 12 شهرًا من تاريخ الفاتورة.

التغطية: عيوب وظيفية وأعطال في الأجهزة في ظل ظروف التشغيل العادية.
التزامنا: نقدم إصلاحًا فوريًا أو استبدالًا أو استردادًا كاملاً لأي مكونات معيبة تم التحقق منها لتقليل وقت التوقف التشغيلي لديك.

سياسة الإرجاع والاستبدال

نقدم سياسة إرجاع لمدة 30 يومًا لضمان حصولك على الجزء الدقيق الذي يتطلبه نظامك.

الأهلية: تُقبل المرتجعات للعناصر غير المركبة في تغليفها الأصلي والمحكم الإغلاق من المصنع.
عملية RMA: يرجى الاتصال بفريق الدعم لدينا للحصول على رقم ترخيص إرجاع البضائع (RMA) قبل الشحن.
معالجة سريعة: تتم معالجة المبالغ المستردة أو الاستبدالات في غضون 3-5 أيام عمل بعد أن يجتاز العنصر المرتجع فحصنا الفني.

هل تحتاج إلى مساعدة فنية؟لست متأكدًا مما إذا كان هذا الجزء متوافقًا مع نظامك؟ [استشر مهندسينا] قبل الشراء لضمان التوافق بنسبة 100%.
