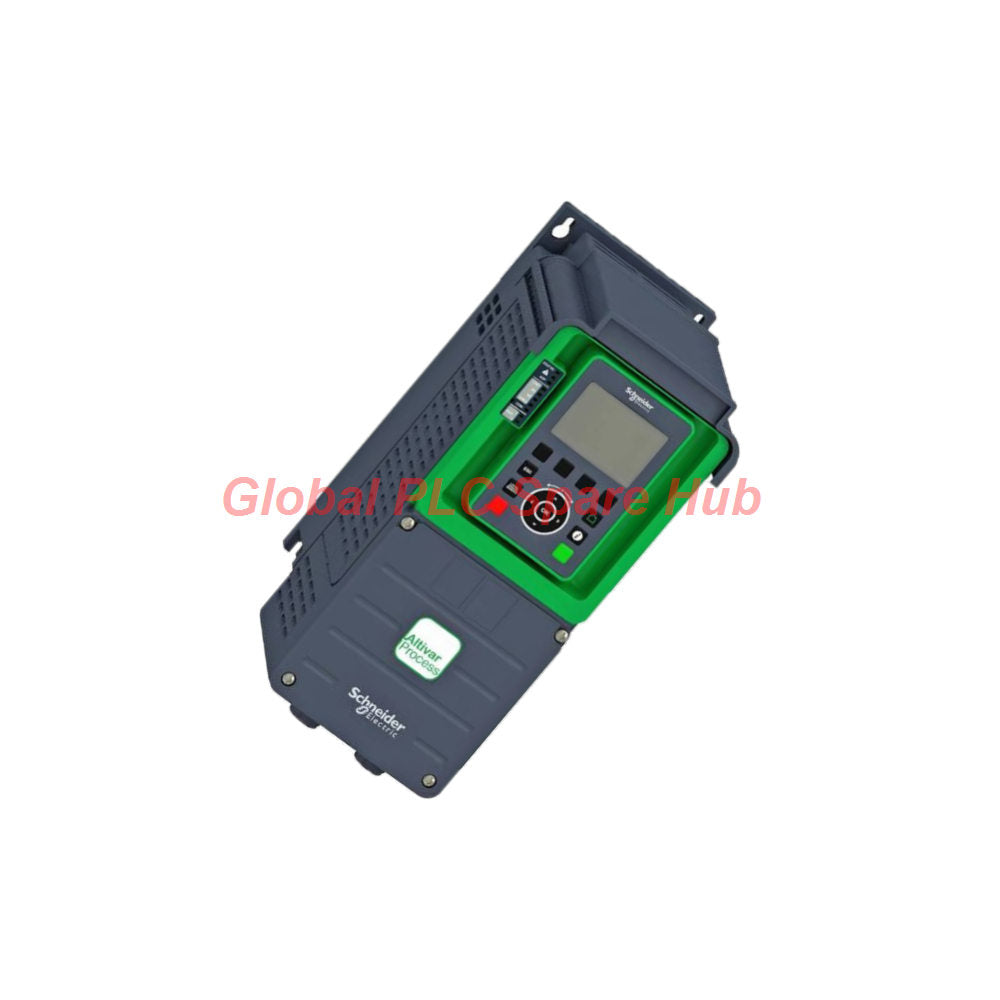

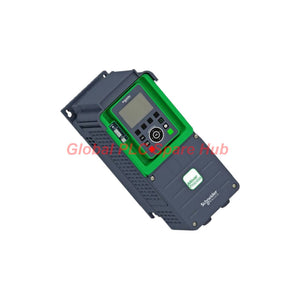

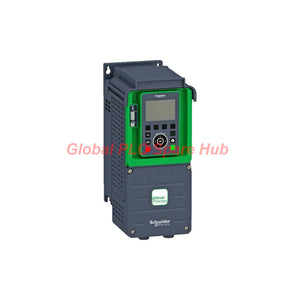

محرك التردد المتغير Schneider Altivar Process ATV900، طراز ATV930U55N4، بقدرة 5.5 كيلوواط

Manufacturer: Schneider Electric
Product No.: ATV930U55N4
Condition： متوفر بالمخزون
Product Type: قيادة
Product Origin: FR
Payment: T/T, Western Union
Weight: 38000g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

ATV930U55N4 | محرك التردد المتغير Altivar Process ATV900

يعد Schneider Electric ATV930U55N4 محرك تردد متغير صناعي من سلسلة Altivar Process ATV900. يقوم بالتحكم في المحركات غير المتزامنة والمحركات المتزامنة ذات المغناطيس الدائم المتوافقة في تطبيقات العمليات الصعبة.

يدعم هذا المحرك الذي يثبت على الحائط تشغيلًا بالحمل العادي بقدرة 5.5 كيلو واط وتشغيلًا بالحمل الثقيل بقدرة 4 كيلو واط عند توصيله بمصدر طاقة ثلاثي الأطوار بجهد 380–480 فولت. كما يوفر مفرماً مدمجاً للفرملة، وتحكماً قابلاً للتهيئة في المحرك، واتصال إيثرنت مدمجاً، ووظيفة إيقاف عزم الدوران الآمن (Safe Torque Off) لضمان تكامل مرن مع الماكينات والعمليات.

الشركة المصنعة: Schneider Electric
الموديل: ATV930U55N4
عائلة المنتج: Altivar Process ATV900
نوع الجهاز: محرك تردد متغير (VSD / VFD)
قدرة المحرك المقدرة: 5.5 كيلو واط للحمل العادي / 4 كيلو واط للحمل الثقيل
التغذية: ثلاثية الأطوار، 380–480 فولت
تصنيف الحماية: IP21
الفرملة: مفرمة فرملة مدمجة
وظيفة السلامة: إيقاف عزم الدوران الآمن (STO)، بمعيار SIL 3 حسب المواصفات

01 | نظرة عامة على تحديد حجم المحرك (Drive Sizing)

معيار الاختيار	الحمل العادي	الحمل الثقيل
قدرة المحرك المقدرة	5.5 كيلو واط / 7.5 حصان	4 كيلو واط / 5 حصان
تيار الخرج المستمر عند 4 كيلو هرتز	12.7 أمبير	9.3 أمبير
التيار العابر الأقصى	15.2 أمبير لمدة 60 ثانية	14 أمبير لمدة 60 ثانية
تيار الخط عند 380 فولت	10.4 أمبير	8 أمبير
تيار الخط عند 480 فولت	9.1 أمبير	7.2 أمبير
القدرة الظاهرية عند 480 فولت	7.6 كيلو فولت أمبير	6 كيلو فولت أمبير

قاعدة الاختيار: طابق المحرك مع التيار المقدر للمحرك، ونمط العزم، ومتطلبات التحميل الزائد، ودورة التشغيل. لا تعتمد في اختيار المحرك على الكيلو واط فقط.

تصف تصنيفات الحمل العادي والحمل الثقيل ظروف تشغيل مختلفة. تحقق من قدرة التحميل الزائد المطلوبة وقواعد تخفيض الأداء (derating) المطبقة قبل اعتماد تركيبة المحرك والمحرك النهائي.

02 | المواصفات الكهربائية والميكانيكية

المعلمة	المواصفات
الشركة المصنعة	Schneider Electric
الموديل / رقم الكتالوج	ATV930U55N4
السلسلة	Altivar Process ATV900
نوع المحرك	إصدار قياسي مع مفرمة فرملة
التركيب	يثبت على الحائط
مصدر التغذية	تيار متردد ثلاثي الأطوار
جهد التغذية المقدر	380–480 فولت، من -15% إلى +10%
تردد التغذية	50–60 هرتز، ±5%
تردد الخرج	0.1–599 هرتز
تردد التبديل الاسمي	4 كيلو هرتز
تردد التبديل القابل للضبط	2–16 كيلو هرتز، خاضع لشروط تخفيض الأداء
توافق المحرك	المحركات غير المتزامنة والمحركات المتزامنة ذات المغناطيس الدائم
أنماط التحكم	عزم ثابت، عزم متغير، عزم محسن، وتحكم في محرك المغناطيس الدائم
حماية الهيكل	IP21 وفقاً لمعايير IEC 60529 و IEC 61800-5-1
تصنيف هيكل UL	النوع 1، وفقاً للمواصفات المرفقة
طريقة التبريد	تبريد قسري بالهواء
الأبعاد (عرض × ارتفاع × عمق)	144 × 350 × 206 ملم
الوزن التقريبي	4.7 كجم
تدفق هواء التبريد	38 متر مكعب/ساعة
مستوى الصوت	54.5 ديسيبل، وفقاً للبيانات المرفقة

03 | أداء التحكم في المحرك والفرملة

يوفر ATV930U55N4 وظائف قابلة للتهيئة للتسارع، والتباطؤ، والتحكم في المحرك، والفرملة. يمكن للمهندسين تكييف هذه الإعدادات مع خصائص الحمل وسلوك التوقف المطلوب.

ضبط منحدرات التشغيل: ضبط منحدرات تسارع وتباطؤ خطية مستقلة من 0.01 إلى 9999 ثانية.
تعويض انزلاق المحرك: ضبط التعويض وفقاً لنمط التحكم في المحرك المحدد.
فرملة التوقف: يدعم فرملة حقن التيار المستمر (DC injection) عند الحاجة.
مفرمة الفرملة: تدعم ترتيب مقاومة فرملة متوافق عندما تتطلب التطبيقات فرملة ديناميكية.
سرعات محددة مسبقاً: تهيئة 16 سرعة محددة مسبقاً عبر منطق المدخلات المنفصلة المدعوم.
أنواع المحركات: يدعم المحركات غير المتزامنة المتوافقة والمحركات المتزامنة ذات المغناطيس الدائم.

ملاحظة حول الفرملة: وجود مفرمة فرملة مدمجة لا يعني بالضرورة وجود مقاومة فرملة مع المحرك. تأكد من متطلبات المقاومة، وقيمتها، وقدرتها بالواط، ودورة التشغيل بناءً على تعليمات الشركة المصنعة.

04 | الاتصال المدمج وتكامل الشبكة

الواجهة	التفاصيل التقنية
EtherNet/IP	واجهة اتصال مدمجة
Modbus TCP	اتصال إيثرنت مدمج
Modbus Serial	واجهة RS-485 ذات سلكين
موصلات الإيثرنت	منفذا RJ45 لـ EtherNet/IP و Modbus TCP
موصل تسلسلي	منفذ RJ45 واحد لـ Modbus التسلسلي
معدل بيانات الإيثرنت	10/100 ميجابت/ثانية
معدلات Modbus التسلسلي	4.8، 9.6، 19.2، و 38.4 كيلوبت/ثانية
نطاق عنوان Modbus	1–247
تنسيق البيانات التسلسلي	8 بت مع تماثل (parity) قابل للتهيئة
وحدات الاتصال الاختيارية	PROFIBUS DP V1، PROFINET، DeviceNet، CANopen، EtherCAT، وغيرها من الخيارات المدعومة

تتطلب بطاقات الاتصال الاختيارية نوع بطاقة صحيح وموضع تركيب مناسب. تحقق من دعم البرنامج الثابت (firmware)، وطوبولوجيا الشبكة، ومتطلبات الموصل، وتوافق وحدة التحكم قبل طلب بطاقة اختيارية.

05 | مدخلات ومخرجات التحكم ومعالجة الإشارات

فئة المدخلات/المخرجات	التهيئة
المدخلات التناظرية	3 مدخلات جهد أو تيار قابلة للتهيئة
نطاق دخل الجهد	0–10 فولت تيار مستمر؛ دقة 12 بت
نطاق دخل التيار	0–20 مللي أمبير أو 4–20 مللي أمبير؛ دقة 12 بت
دقة الدخل التناظري	±0.6% لتغير درجة حرارة 60 درجة مئوية، حسب المواصفات
خطية الدخل التناظري	±0.15% من القيمة القصوى
المدخلات الرقمية	10 إجمالاً، بما في ذلك مداخل DI1–DI8 القابلة للتهيئة ومدخلات السلامة STOA/STOB
مدخلات النبض	DI7 و DI8، قابلة للتهيئة حتى 30 كيلو هرتز
المخرجات التناظرية	مخرجان جهد أو تيار قابلان للتهيئة
نطاق خرج الجهد	0–10 فولت تيار مستمر؛ دقة 10 بت
نطاق خرج التيار	0–20 مللي أمبير؛ دقة 10 بت
المخرجات الرقمية	مخرجان منطقيان
مخرجات الترحيل (Relay)	3 مخرجات ترحيل قابلة للتهيئة
تصنيف نقاط تلامس الترحيل	يعتمد على الترحيل، نوع الحمل، وظروف التبديل؛ راجع ورقة البيانات الرسمية

تدعم وظائف المدخلات/المخرجات هذه مراجع السرعة، والتغذية الراجعة للعملية، وأوامر التشغيل، ومراقبة الحالة، وأجهزة التعشيق الخارجية. تأكد من نوع الإشارة المطلوبة وتخصيص الأطراف قبل التوصيل.

06 | ميزات السلامة والحماية والتشخيص

يوفر المحرك وظائف حماية للمحرك والمحرك نفسه لدعم اكتشاف الأعطال والتشغيل. تساعد المؤشرات المدمجة الفنيين في تحديد حالة التشغيل وظروف الاتصال.

إيقاف عزم الدوران الآمن: وظيفة STO مع تصنيف SIL 3 معلن. تحقق من هندسة السلامة الكاملة ومتطلبات الشهادات المعمول بها.
حماية المحرك: حماية حرارية واكتشاف فقدان طور المحرك.
حماية المحرك (Drive): حماية من ارتفاع الحرارة، زيادة التيار، التحميل الزائد، قصر الدائرة، وزيادة جهد ناقل التيار المستمر (DC bus).
مراقبة التغذية: تكتشف انخفاض الجهد المحدد للخط، وارتفاع الجهد، وظروف فقدان الطور.
أعطال التشغيل: تتضمن حماية من السرعة الزائدة وأعطال دائرة التحكم.
المؤشرات المحلية: ثلاثة مصابيح LED تشخيصية محلية، خمسة مصابيح LED مدمجة لحالة الاتصال، مصباحان LED لحالة بطاقة الخيارات، ومصباح LED لوجود الجهد، كما هو موفر.

سير عمل التشخيص: سجل العطل المعروض، تحقق من جهد التغذية وحالة الطور، افحص كابل المحرك، وراجع سلوك الحمل. ثم تحقق من معاملات المحرك وحالة الاتصال قبل إعادة ضبط العطل.

مثال ميداني: يتعطل محرك سير ناقل أثناء التسارع بعد أن أضاف خط الإنتاج منتجات أثقل. يراجع المهندس سجل الأعطال، ويقارن تيار المحرك مع تصنيفات المحرك المكونة، ويتحقق من منحدر التسارع. ثم يتحقق المهندس من الحمل الميكانيكي واختيار التحميل قبل تغيير المعاملات.

هذا المثال يوضح طريقة استكشاف الأخطاء وإصلاحها، وليس تشخيصاً مضموناً. تأكد من السبب الفعلي باستخدام معلومات أعطال المحرك وقياسات التطبيق.

07 | قائمة فحص التركيب والتشغيل

تأكد من بيانات المحرك: سجل الجهد المقدر، التيار، القدرة، التردد، السرعة، ونوع المحرك.
تحقق من ظروف التغذية: تأكد من التغذية ثلاثية الأطوار وتيار قصر الدائرة المتاح.
حدد حجم المحرك: اختر التشغيل بالحمل العادي أو الحمل الثقيل وفقاً لمتطلبات العزم والتحميل الزائد.
جهز الكابينة: وفر تدفق هواء التبريد المحدد ومسافات التركيب المطلوبة.
وصل أطراف الطاقة والمحرك: اتبع أحجام الموصلات المحددة من الشركة المصنعة، وتعليمات التأريض، وقيم عزم دوران الأطراف.
وصل إشارات التحكم: تحقق من قياسات التناظرية، ومنطق المدخلات الرقمية، وتخصيصات المخرجات، وأجهزة التعشيق.
تهيئة الاتصال: اضبط عنوان IP المعمول به، ومعاملات الشبكة، أو إعدادات Modbus التسلسلي.
اختبر وظيفة السلامة: تحقق من توصيلات STO ودائرة السلامة الكاملة قبل تشغيل الماكينة.
أجرِ اختبارات التشغيل: تحقق من اتجاه المحرك، استجابة المنحدر، التيار، سلوك التوقف، واستعادة الأعطال.

يستخدم المحرك التبريد بالحمل الحراري القسري. حافظ على خلو ممرات الهواء وقم بتقييم درجة حرارة الكابينة، والتعرض للغبار، وأداء التبريد أثناء التشغيل.

08 | الحدود البيئية والامتثال

المعلمة البيئية	المواصفات
درجة حرارة التشغيل	-15 درجة مئوية إلى +50 درجة مئوية بدون تخفيض أداء
درجة حرارة التشغيل الممتدة	+50 درجة مئوية إلى +60 درجة مئوية مع تخفيض أداء
درجة حرارة التخزين	-40 درجة مئوية إلى +70 درجة مئوية
الرطوبة النسبية	5–95%، بدون تكثف
ارتفاع التركيب	حتى 1000 متر بدون تخفيض أداء الارتفاع، حسب المواصفات
تخفيض الأداء للارتفاعات العالية	فوق 1000 متر، طبق تخفيض التيار المعلن بنسبة 1% لكل 100 متر حتى 4800 متر
مقاومة الاهتزاز	1.5 ملم من الذروة إلى الذروة عند 2–13 هرتز؛ 1g عند 13–200 هرتز
مقاومة الصدمات	15g لمدة 11 مللي ثانية
مقاومة التلوث	مقاومة كيميائية من الفئة 3C3 ومقاومة غبار من الفئة 3S3، حسب المواصفات
التشوه التوافقي	THDi ≤48% عند الحمل الكامل، وفقاً للبيانات المرفقة

تدرج معلومات المنتج المرفقة معايير EN/IEC 61800-3، EN/IEC 61800-5-1، IEC 61000-3-12، IEC 60721-3، IEC 61508، و IEC 13849-1. تشمل شهادات المنتج المدرجة علامات UL، CSA، TÜV، و CE. تأكد من الموافقات الدقيقة والإعلانات الحالية للموديل المحدد قبل التركيب الحساس للامتثال.

09 | التطبيقات وتوافق المعدات

الأغذية والمشروبات: الخلاطات، السيور الناقلة، وأجهزة التقطيع التي تتطلب تحكماً قابلاً للتعديل في السرعة.
معالجة المواد: المكابس وأجهزة البثق المستخدمة في معالجة المعادن، الخشب، السيراميك، الحجر، والبلاستيك.
النفط والغاز: المضخات المتوافقة، الضواغط، الفواصل، ومعدات الحفر.
المياه ومياه الصرف الصحي: مضخات العمليات ومعدات المعالجة المختارة.
الأنظمة البحرية: الرافعات المتوافقة، الدافعات، وغيرها من آلات السرعة المتغيرة.
المناولة الصناعية: السيور الناقلة ومعدات العمليات التي تتطلب تسارعاً وتباطؤاً محكومين.

يعتمد التوافق النهائي على متطلبات تيار وعزم المحرك، الحمل الميكانيكي، واجب الفرملة، ظروف التغذية، ومتطلبات السلامة للتطبيق.

10 | رؤية Global PLC Spare HUB

في الاختيار العملي للمحرك، يجب على المهندسين تقييم عزم البدء، وقت التسارع، طاقة الفرملة، والتيار المقدر للمحرك معاً. لا يحدد تصنيف الكيلو واط الاسمي للمحرك وحده ما إذا كان المحرك سيتعامل مع العملية الفعلية.

ضع في اعتبارك سيراً ناقلاً للعمليات يبدأ تحت حمل ويتوقف بشكل متكرر. يجب على المهندس التأكد من متطلبات التيار للحمل الثقيل، وحساب سلوك التوقف، وتحديد ما إذا كانت مقاومة الفرملة ضرورية. يجب على المهندس أيضاً التحقق من تبريد الكابينة واتصال الشبكة قبل التشغيل.

توصية عملية: قدم لوحة بيانات المحرك، ملف تعريف الحمل، جهد التغذية، متطلبات الفرملة، وتفاصيل نظام التحكم عند طلب استبدال. تساعد هذه التفاصيل في التأكد مما إذا كان ATV930U55N4 يناسب التطبيق.

11 | التعبئة والتغليف، الضمان، والشحن

المنتج: محرك التردد المتغير Schneider Electric ATV930U55N4.
التعبئة والتغليف: تعبئة شحن وقائية وفقاً للطلب المؤكد.
الملحقات: يتم تضمين مقاومات الفرملة، بطاقات الاتصال، الكابلات، والملحقات الخارجية فقط عند تحديدها في عرض الأسعار.
الضمان: ضمان لمدة 12 شهراً وفقاً للشروط والأحكام المؤكدة للبائع.
هدف الإرسال: 24–48 ساعة بعد تأكيد الطلب، خاضع لتوفر المخزون والتحقق من الدفع.
خيارات الشحن: FedEx، UPS، و DHL، خاضعة للوجهة وتوفر الخدمة.
الطلبات الدولية: تعتمد أوقات العبور على الوجهة، والتخليص الجمركي، وعمليات الناقل.

اتصل بفريق المبيعات لتأكيد التوفر، محتويات الطرد، توقيت التسليم، تكاليف الشحن، وتغطية الضمان قبل الشراء.

12 | الأسئلة الشائعة

س1: كيف أقرر ما إذا كان تحديد الحجم للحمل العادي أو الحمل الثقيل مناسباً؟

راجع التيار المقدر للمحرك، عزم البدء، مدة التحميل الزائد، ودورة التشغيل. استخدم تصنيف المحرك المطبق وتعليمات تخفيض الأداء بدلاً من الاعتماد فقط على قيمة الكيلو واط للمحرك.

س2: ما هي المعلومات التي يجب أن أجمعها قبل استبدال محرك موجود؟

سجل لوحة بيانات المحرك، جهد التغذية، طريقة التحكم، النسخة الاحتياطية للمعاملات، إعدادات الاتصال، ترتيب الفرملة، وتصميم دائرة السلامة. قارن هذه التفاصيل مع البديل المقترح قبل فصل المعدات الأصلية.

س3: ما الذي قد يسبب عدم استقرار سرعة المحرك عند استخدام مرجع 4-20 مللي أمبير؟

تحقق من مصدر المرجع، وتدريج الدخل التماثلي، وخط تأريض الإشارة، وتمديدات الكابلات، والترددات الدنيا والقصوى المضبطة. تأكد من تطابق وحدات القياس ونطاقات الإشارة بين وحدة التحكم والمحرك (الدرايف).

س4: كيف أقوم بتقييم متطلبات الكبح عند التوقف المتكرر؟

قدِّر عطالة الحمل، وزمن التباطؤ، وتكرار التوقف، والطاقة المُستردة. تحقق من قدرة وحدة كبح الطاقة (chopper) واختر مقاومة متوافقة عند الحاجة وفقاً لتعليمات تحديد المقاسات الخاصة بالشركة المصنعة.

س5: ما الذي يجب علي التحقق منه عند دمج المحرك مع جهاز تحكم منطقي قابل للبرمجة (PLC) عبر إيثرنت؟

تأكد من البروتوكول المدعوم، وعنونة الشبكة، وإعدادات وحدة التحكم، ومهلة الاتصال، ومصدر الأوامر، وتعيين كلمات الحالة (status-word mapping). اختبر سلوك فقدان الاتصال ووظائف السلامة بشكل مستقل عن تحكم الشبكة العادي.
