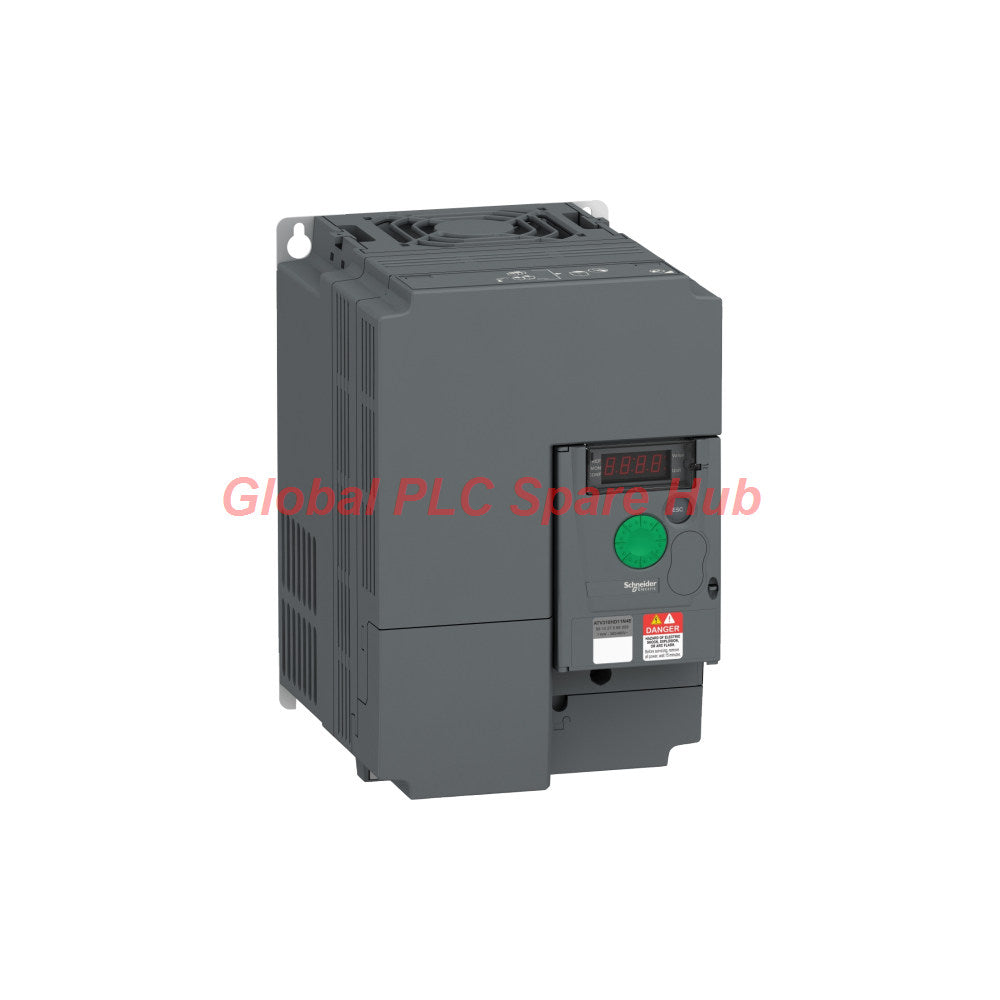

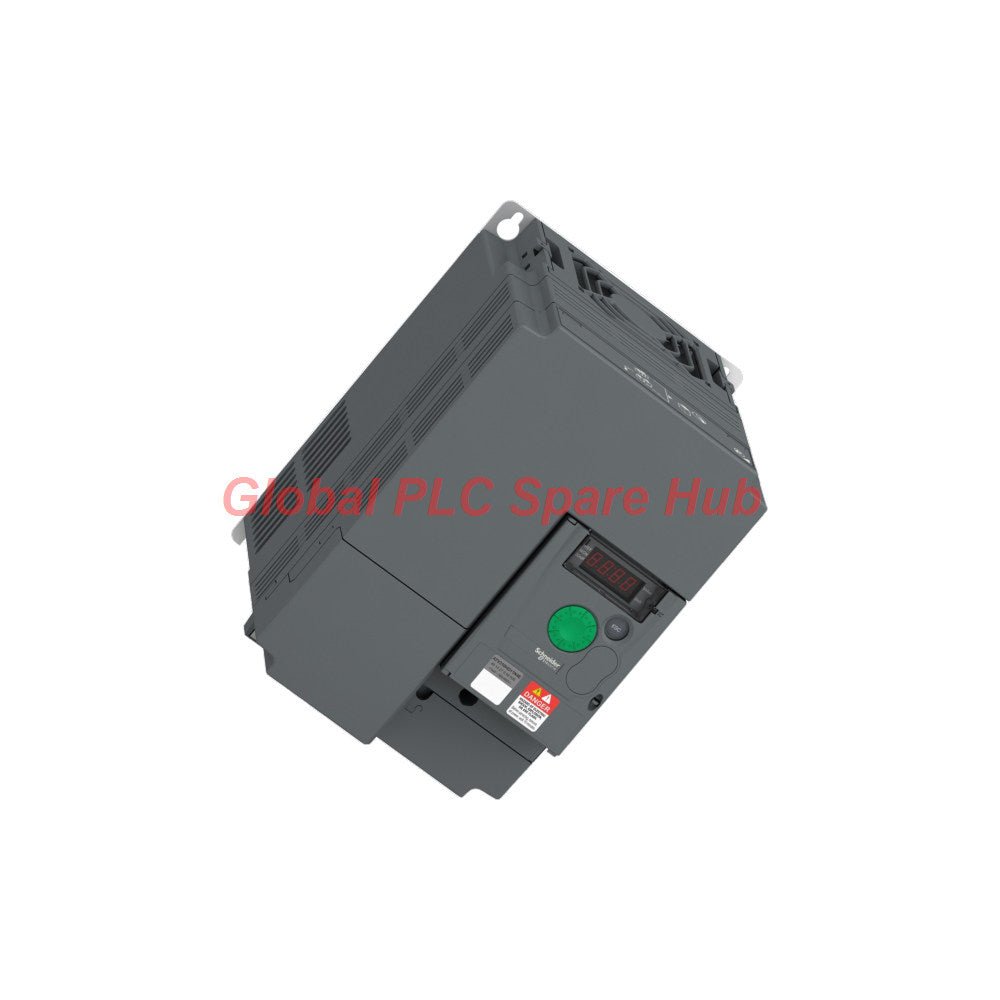

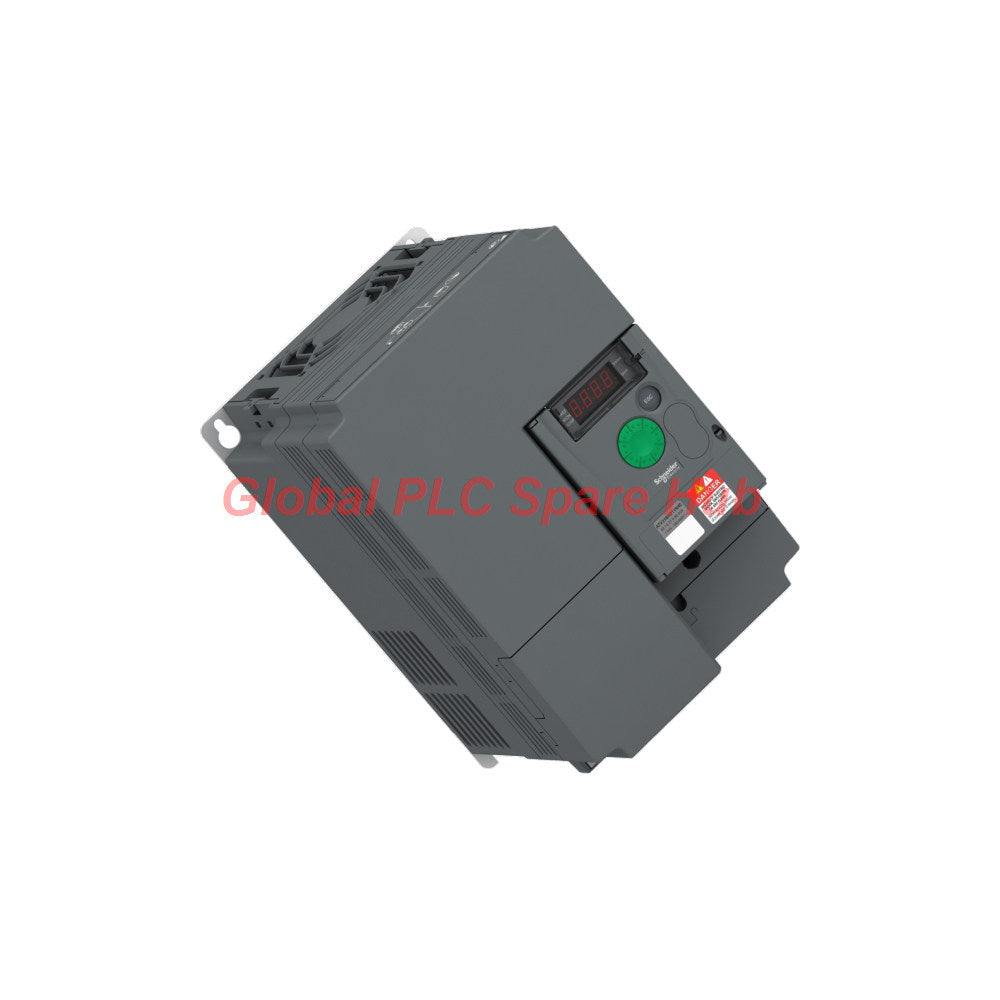

محرك سرعة متغيرة من شنايدر إلكتريك ATV310HD11N4E
Manufacturer: Schneider Electric
Product No.: ATV310HD11N4E
Condition： متوفر بالمخزون
Product Type: محرك متغير السرعة
Product Origin: FR
Payment: T/T, Western Union
Weight: 3700g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
ATV310HD11N4E | نظرة عامة على اختيار المشغلات الصناعية
يُعد جهاز ATV310HD11N4E مشغلاً للسرعة المتغيرة من نوع Schneider Electric Easy Altivar 310 مخصصاً للآلات الصناعية البسيطة. يقوم بالتحكم في المحركات الحثية ثلاثية الأطوار المتوافقة بقدرة مقدرة تبلغ 11 كيلو واط (15 حصان). يقبل المشغل تغذية كهربائية ثلاثية الأطوار بجهد 380–460 فولت ويعمل بدون مرشح توافق كهرومغناطيسي (EMC) مدمج.
يدعم واجهة Modbus RTU، ومدخلات رقمية قابلة للبرمجة، وقنوات تناظرية قابلة للتهيئة، ومخرج ترحيل (relay) لتسهيل دمج التحكم في الآلة. يمكن للمهندسين استخدام هذه الوظائف لمراجع السرعة، وأوامر التشغيل، وردود فعل الحالة، واتصالات المراقبة.
01 | لمحة عن قدرات المشغل
| معيار هندسي | المواصفات |
|---|---|
| الشركة المصنعة | Schneider Electric |
| سلسلة المنتج | Easy Altivar 310 |
| رقم الموديل | ATV310HD11N4E |
| فئة المنتج | مشغل سرعة متغيرة / عاكس تردد |
| قدرة المحرك المقدرة | 11 كيلو واط / 15 حصان |
| التغذية الكهربائية | 380–460 فولت تيار متردد، ثلاثي الأطوار، -15% إلى +10% |
| تردد التغذية | 50/60 هرتز ±5% |
| تيار الخط المقدر | 30.4 أمبير |
| تيار الخرج المقدر | 24 أمبير عند 4 كيلو هرتز |
| أقصى تيار خرج عابر | 36 أمبير لمدة 60 ثانية |
| نطاق تردد الخرج | 0.5–400 هرتز |
| تردد التبديل | 4 كيلو هرتز اسمي؛ قابل للضبط من 2–12 كيلو هرتز |
| القدرة الظاهرية | 24.2 كيلوفولت أمبير |
| تبدد الطاقة | 294.7 واط عند التيار المقدر |
| طريقة التبريد | مروحة مدمجة |
| مرشح التوافق الكهرومغناطيسي (EMC) | بدون مرشح EMC مدمج |
| تصنيف الحماية | IP20؛ IP40 في الأعلى تحت ظروف محددة |
| وزن المنتج | 3.7 كجم |
| الأبعاد (الارتفاع × العرض × العمق) | 232 × 150 × 171 مم |
02 | التحكم في المحرك والاستجابة للحمل
يدعم مشغل Easy Altivar 310 العديد من خصائص التحكم للآلات ذات الأغراض العامة. يجب على المهندسين اختيار وضع التحكم بناءً على سلوك المحرك ومتطلبات الحمل.
- التحكم المتجه للتدفق بدون مستشعر: يدعم التحكم في السرعة بدون مستشعر سرعة مثبت على المحرك، وفقاً لمتطلبات التطبيق والتهيئة.
- التحكم التربيعي V/f: يوفر ملف تعريف للجهد مقابل التردد مناسباً لأحمال العزم المتغير المطبقة.
- التحكم في توفير الطاقة: يوفر ملف تعريف للتحكم في توفير الطاقة لظروف التشغيل المناسبة.
- تعويض انزلاق المحرك: تحدد المواصفات المقدمة تعويض الانزلاق المضبوط مسبقاً من المصنع.
- نطاق السرعة: 1:20، رهناً بخصائص المحرك وظروف التشغيل.
- عزم الدوران العابر الزائد: 170–200% من عزم دوران المحرك الاسمي، اعتماداً على تصنيف المشغل ونوع المحرك.
- عزم الكبح: يصل إلى 150% من عزم دوران المحرك الاسمي مع وجود مقاومة كبح في ظروف القصور الذاتي العالي المحددة. بدون مقاومة كبح، تصل القيمة المذكورة إلى 70%.
- طريقة الإيقاف: يدعم كبح حقن التيار المستمر الإيقاف في أقل من 30 ثانية في الظروف المطبقة.
يعتمد أداء التسارع، والتباطؤ، والعزم، والإيقاف الفعلي على بيانات المحرك، وقصور الحمل الذاتي، وإعدادات المشغل، وظروف التطبيق. تحقق من التهيئة الكاملة قبل التشغيل.
03 | واجهة التحكم وبنية الإدخال/الإخراج
يوفر ATV310HD11N4E نقاط تحكم سلكية وواجهة Modbus. يدعم هذا المزيج أوامر الآلة المحلية والتكامل مع أنظمة المراقبة المتوافقة.
| الواجهة | التفاصيل الفنية |
|---|---|
| بروتوكول الاتصال | Modbus RTU |
| موصل الاتصال | RJ45 مثبت في الأمام |
| الواجهة الفيزيائية | RS-485 بسلكين |
| معدلات الباود المدعومة | 4,800؛ 9,600؛ 19,200؛ 38,400 بت/ثانية |
| نطاق عنوان Modbus | 1–247 |
| المدخل التناظري | مدخل واحد قابل للتهيئة |
| إشارات المدخل التناظري | 0–10 فولت، 0–5 فولت، أو 0–20 مللي أمبير |
| ممانعة المدخل التناظري | 30 كيلو أوم للجهد؛ 250 أوم للتيار |
| المدخلات الرقمية | أربعة مداخل قابلة للبرمجة، LI1–LI4 |
| جهد المدخل الرقمي | 24 فولت تيار مستمر؛ نطاق التشغيل المحدد 18–30 فولت |
| المخرج التناظري | مخرج واحد للجهد أو التيار قابل للتهيئة |
| إشارات المخرج التناظري | 0–10 فولت أو 0–20 مللي أمبير |
| دقة المخرج التناظري | 8 بت |
| المخرجات الرقمية | مخرج منطقي واحد ومخرج ترحيل واحد |
| جهات اتصال الترحيل (Relay) | R1A, R1B, R1C؛ جهة اتصال تحويل واحدة |
| تغذية المرجع الداخلي | 5 فولت تيار مستمر، 4.75–5.25 فولت، أقل من 10 مللي أمبير |
| تغذية المنطق الداخلي | 24 فولت تيار مستمر، 20.4–28.8 فولت، أقل من 100 مللي أمبير |
خدمات الاتصال: تشمل وظائف Modbus المدعومة قراءة سجلات التخزين (03)، كتابة سجل واحد (06)، كتابة سجلات متعددة (16)، قراءة/كتابة سجلات متعددة (23)، وقراءة تعريف الجهاز (43).
سعات السجلات الموفرة هي 29 كلمة للوظيفة 03، 29 كلمة للوظيفة 06، 27 كلمة للوظيفة 16، و4/4 كلمات للوظيفة 23. تحقق من خريطة السجلات المطبقة قبل كتابة منطق وحدة التحكم المنطقية القابلة للبرمجة (PLC).
04 | الأسلاك، التركيب، والتشغيل
- التثبيت: قم بتركيب المشغل عمودياً ضمن ±10° من موضع التشغيل المحدد.
- أطراف الطاقة: تشمل الأطراف المدرجة L1 وL2 وL3 وPA/+ وPB وU وV وW.
- سعة الطرف: تدرج المواصفات الموردة سعة ربط تبلغ 10 مم².
- عزم الربط: طبق 2.2–2.4 نيوتن متر على الأطراف المحددة.
- خلوص التبريد: حافظ على الخلوص المطلوب من قبل دليل تركيب الشركة المصنعة. حافظ على مسار تدفق الهواء للمروحة المدمجة بدون عوائق.
- تخطيط التوافق الكهرومغناطيسي (EMC): لا يحتوي هذا الإصدار على مرشح EMC مدمج. قم بتقييم متطلبات الفلترة الخارجية، وتدريع الكابلات، والتأريض، والتركيب للموقع الفعلي.
- توصيل المحرك: تحقق من لوحة بيانات المحرك، والتيار المقدر، وتكوين الملفات، وتوافق التغذية قبل تشغيل المشغل.
- الإعداد الأولي: أدخل بيانات لوحة بيانات المحرك وقم بتهيئة وضع التحكم، والتسارع، والتباطؤ، وحدود التشغيل.
- اختبار وظيفي: اختبر اتجاه الدوران، وسلوك الإيقاف، ومصادر الأوامر، ومراجع السرعة، ومعالجة الأخطاء قبل إطلاق الآلة.
يجب على الموظفين المؤهلين إجراء التركيب والتشغيل. قم بعزل التغذية واتبع تعليمات الشركة المصنعة الخاصة بوقت التفريغ والسلامة الكهربائية قبل لمس أطراف الطاقة.
05 | الحماية، التشخيص، وفحص الأخطاء
يتضمن المشغل وظائف حماية للأعطال الكهربائية وظروف التشغيل الحرارية. تساعد هذه الوظائف فرق الصيانة على حصر أسباب الأعطال المحتملة.
| وظيفة الحماية | الفحص الهندسي |
|---|---|
| الجهد الزائد عند الدخل | قس جهد التغذية وافحص أحداث الجهد العابر. |
| انخفاض الجهد عند الدخل | تحقق من الطاقة القادمة، والتوصيلات، واستقرار التغذية. |
| التيار الزائد عند الخرج | راجع تحميل المحرك، وإعدادات التسارع، وأسلاك الخرج. |
| خطأ طور الخرج إلى الأرض | افحص كابلات المحرك وحالة العزل باستخدام إجراءات معتمدة. |
| ماس كهربائي في طور المحرك | تحقق من أسلاك المحرك، وحالة الكابلات، وعزل المحرك. |
| فقدان طور الدخل | تحقق من جميع أطوار التغذية الثلاثة وتوصيلاتها. |
| السخونة الزائدة | افحص تدفق الهواء، وعمل المروحة، ودرجة الحرارة المحيطة، وظروف الحمل. |
| الحماية الحرارية للمحرك | راجع حساب I²t الحراري المستمر للمشغل وإعدادات المحرك. |
مثال تشخيصي ميداني: يتعطل مشغل الناقل أثناء التسارع بعد أن قام المشغلون بزيادة معدل الإنتاج. أولاً، قارن تيار المحرك مع تصنيف الخرج المستمر البالغ 24 أمبير. بعد ذلك، افحص منحدر التسارع، وتحميل الناقل، والمقاومة الميكانيكية.
إذا ارتفع التيار بشكل حاد على الرغم من التحميل الميكانيكي الطبيعي، فافحص كابل المحرك وحالة المحرك. قارن العطل المسجل بمعلومات التشخيص الخاصة بالمشغل قبل تغيير المعلمات أو استبدال الأجهزة.
06 | الحدود البيئية والامتثال
| المعيار البيئي | الحد المحدد أو المعيار |
|---|---|
| درجة حرارة التشغيل | -10°م إلى +55°م بدون خفض تصنيف |
| التشغيل في درجات حرارة عالية | 55°م إلى 60°م مع إزالة الغطاء الواقي العلوي المحدد وخفض تصنيف التيار بنسبة 2.2% لكل درجة مئوية |
| درجة حرارة التخزين | -25°م إلى +70°م |
| الرطوبة النسبية | 5–95%، بدون تكثف أو تقطر ماء |
| ارتفاع التركيب | حتى 1,000 متر بدون خفض تصنيف |
| مقاومة الصدمات | 15 gn لمدة 11 مللي ثانية، وفقاً لـ EN/IEC 60068-2-27 |
| درجة التلوث | الدرجة 2، وفقاً لـ EN/IEC 61800-5-1 |
| تصنيف مقاومة الغبار | 3S2، وفقاً لـ EN/IEC 60721-3-3 |
| تصنيف التلوث الكيميائي | 3C3، وفقاً لـ EN/IEC 60721-3-3 |
| معيار السلامة | EN/IEC 61800-5-1 |
| معيار التوافق الكهرومغناطيسي | EN/IEC 61800-3 |
تغطي اختبارات مناعة التوافق الكهرومغناطيسي المحددة العابر السريع الكهربائي، والتفريغ الكهروستاتيكي، والاضطرابات الموصلة، والمجالات الراديوية المشعة، وانخفاضات الجهد، والانقطاعات، والارتفاعات المفاجئة.
هام: يتمتع المشغل بتصنيف IP20 بدون لوحة التغطية العلوية، وتصنيف IP40 في الجزء العلوي تحت التهيئة المذكورة. تأكد من ترتيب الغطاء المطلوب في وثائق تركيب الشركة المصنعة.
07 | الآلات والتطبيقات الصناعية المناسبة
- السيور الناقلة: تنظيم السرعة لخطوط الإنتاج، ومعدات التعبئة والتغليف، وأنظمة مناولة المواد.
- المضخات: التحكم في السرعة المتعلق بالتدفق في أنظمة الضخ المتوافقة مع اختيار المحرك والحمل المناسبين.
- المراوح والمنافخ: التشغيل بسرعة متغيرة حيث يتناسب ملف تعريف الحمل مع وضع التحكم المختار.
- الخلاطات وأجهزة التحريك: تعديل سرعة المحرك لعمليات الخلط المتوافقة ضمن حدود العزم والتيار للمشغل.
- آلات التعبئة والتغليف: تنسيق سرعة المحرك مع أوامر وحدة التحكم المنطقية القابلة للبرمجة (PLC) وتسلسلات تشغيل الآلة.
- الآلات ذات الأغراض العامة: مشاريع التحديث أو الاستبدال التي تتطلب مشغلاً متوافقاً بقدرة 11 كيلو واط واتصالات Modbus RTU.
تأكد من تيار المحرك المقدر، وعزم البدء، وقصور الحمل الذاتي، ودورة العمل، ومتطلبات الكبح، والظروف البيئية قبل اختيار المشغل. تصنيف 11 كيلو واط وحده لا يضمن الملاءمة لكل تطبيق محرك بقدرة 11 كيلو واط.
08 | رؤية Global PLC Spare HUB
بالنسبة لمشغل بقدرة 11 كيلو واط، تعطي مراجعتنا الهندسية الأولوية لتيار المحرك، وطلب التسارع، وطاقة الكبح، وظروف التركيب. غالباً ما تحدد هذه العوامل ما إذا كان المشغل سيعمل بشكل موثوق في الآلة المقصودة.
- للأحمال ذات القصور الذاتي العالي: احسب طاقة الإيقاف وقيم متطلبات مقاومة الكبح قبل تمكين التباطؤ السريع.
- لتكامل وحدة التحكم (PLC): تأكد من توصيلات RS-485، ومعدل الباود، وعنوان العقدة، وتخطيط السجلات، وإعدادات مصدر الأوامر.
- للمواقع ذات الضوضاء الكهربائية: راجع غياب مرشح EMC مدمج وقيم متطلبات التوافق الكهرومغناطيسي للتركيب بالكامل.
- للكبائن الساخنة: تحقق من التهوية وقم بتطبيق متطلبات خفض التصنيف المحددة من قبل الشركة المصنعة فوق 55°م.
- لمشاريع الاستبدال: قارن جهد التغذية، وتيار المحرك، وأطراف التحكم، والأبعاد، ومتطلبات الاتصال مع المشغل الحالي.
توصيتنا هي التحقق من التطبيق قبل الطلب بدلاً من اختيار بديل بناءً على القدرة الحصانية فقط. يساعد توفير لوحة بيانات المحرك وتفاصيل الآلة في تحديد قيود اختيار مهمة.
09 | خمسة أسئلة شائعة احترافية
س1: كيف يجب على المهندسين اختيار تردد التبديل لهذا المشغل؟
تردد التبديل الاسمي هو 4 كيلو هرتز، مع نطاق قابل للضبط من 2–12 كيلو هرتز. يمكن للإعدادات الأعلى أن تؤثر على الضوضاء الصوتية، وفقدان المشغل، وأداء الخرج المتاح. اتبع توجيهات الشركة المصنعة عند تحسين تردد التبديل.
س2: ما الذي يجب على المهندسين مراعاته عند استخدام مقاومة كبح؟
قيم قصور الحمل الذاتي، ووقت الإيقاف، وواجب الكبح، وتصنيفات المقاومة، ومتطلبات التركيب. عزم الكبح المذكور لا يغني عن حساب طاقة الكبح. اختر المقاومة وفقاً لإجراء التحجيم المعتمد من الشركة المصنعة.
س3: هل يمكن للمخرج التناظري توفير إشارة رد فعل للسرعة لوحدة تحكم (PLC)؟
يدعم المخرج القابل للتهيئة 0–10 فولت أو 0–20 مللي أمبير بدقة 8 بت. تأكد من وضع المخرج المختار، ونوع مدخل وحدة التحكم، والتحجيم، وتوصيلات المرجع المشترك قبل التشغيل.
س4: ما هي المعلومات الضرورية عند استبدال مشغل موجود؟
قارن جهد التغذية، وتيار المحرك المقدر، وطلب التحميل الزائد، وترتيب الكبح، وأبعاد التركيب، وواجهات التحكم. تحقق أيضاً من متطلبات مرشح التوافق الكهرومغناطيسي وتكوين الاتصال. احصل على رقم الموديل الكامل للمشغل الأصلي قبل الموافقة على الاستبدال.
س5: كيف يمكن للمشترين تحديد ما إذا كان هذا الموديل يناسب تحديث مضخة أو مروحة؟
راجع لوحة بيانات المحرك، ونطاق سرعة التشغيل، ومنحنى الحمل، ومتطلبات الحد الأدنى للسرعة، وطريقة التحكم. تحقق من احتياجات الموقع للتوافق الكهرومغناطيسي ودرجة الحرارة المحيطة. بالنسبة للعمليات الحرجة، تحقق من الضغط أو التدفق أو استجابة تدفق الهواء المطلوبة أثناء التشغيل.
10 | الطلب والشحن والضمان
- المنتج: مشغل السرعة المتغيرة Schneider Electric Easy Altivar 310.
- الموديل: ATV310HD11N4E.
- القدرة المقدرة: 11 كيلو واط / 15 حصان.
- الضمان: 12 شهراً، يخضع لشروط الضمان المكتوبة الخاصة بالبائع.
- خيارات الشحن: FedEx، UPS، وDHL، رهناً بالوجهة وتوافر الخدمة.
- التغليف: تغليف واقي مناسب للنقل. تأكد من الملحقات المرفقة والوثائق قبل الطلب.
- التوافر: اتصل بفريق المبيعات لدينا لتأكيد المخزون الحالي، ووقت التسليم، وترتيبات الشحن.
اطلب عرض أسعار لجهاز ATV310HD11N4E مع الكمية المطلوبة، وبلد الوجهة، وتفاصيل التطبيق. يمكن لـ Global PLC Spare HUB المساعدة في مراجعة المواصفات المدرجة وتنسيق طلبك.
