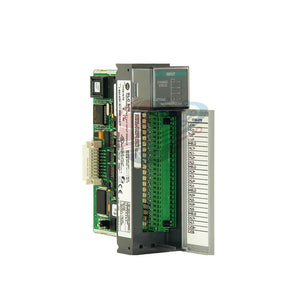

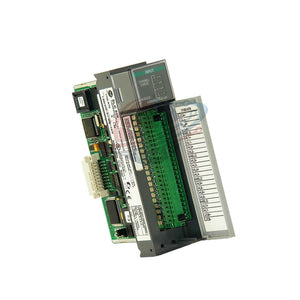

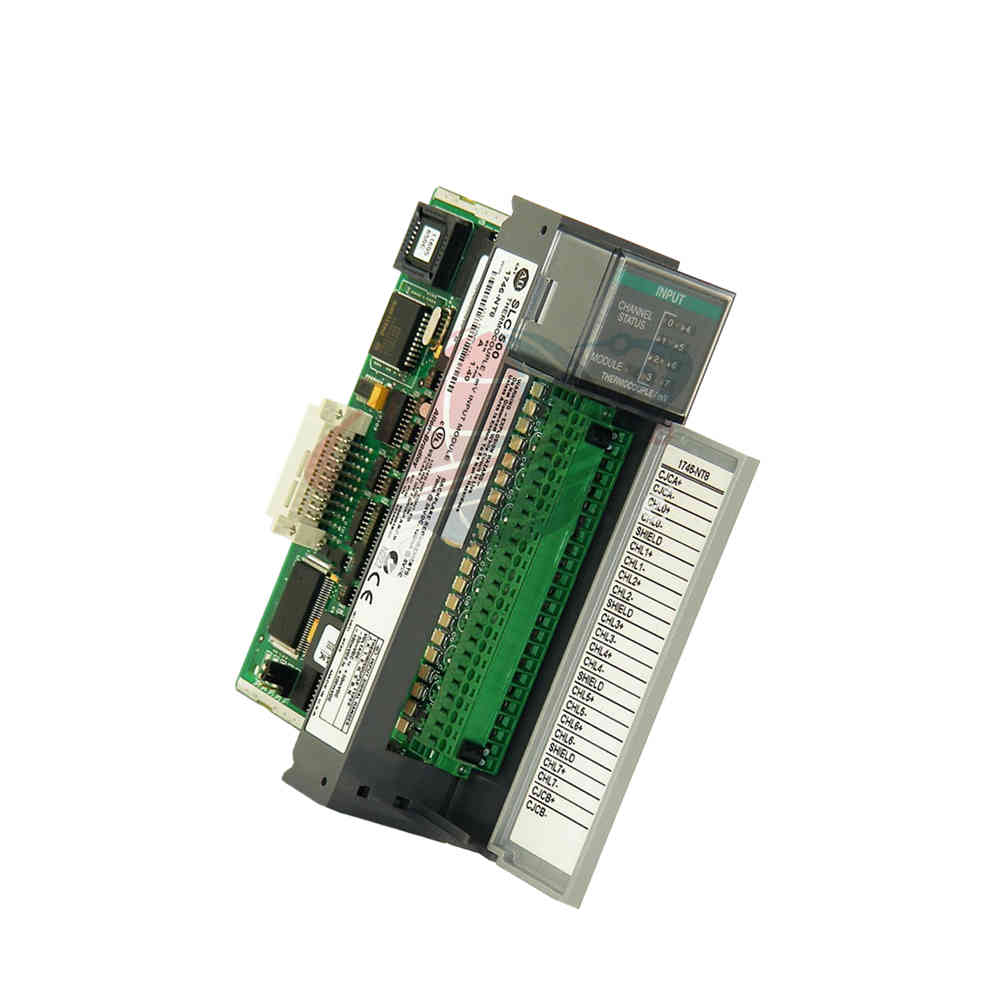

وحدة إدخال مزدوج حراري/ميللي فولت Allen-Bradley 1746-NT4 SLC 500

نظرة عامة على المنتج

• وحدة Allen-Bradley 1746-NT4 هي وحدة استشعار درجة الحرارة عالية الأداء.
• وهي تنتمي إلى عائلة SLC 500 لمهام الأتمتة الصناعية.
• تقوم وحدة 1746-NT4 هذه بمعالجة أربع قنوات إدخال تناظرية مستقلة.
• تحوّل إشارات الملليفولت أو المزدوج الحراري إلى بيانات رقمية للمعالجات.
• تستمد وحدة 1746-NT4 الطاقة مباشرة من اللوحة الخلفية SLC 500.
• تضمن مستشعرات تعويض الوصلة الباردة المزدوجة دقة قياس فائقة لجميع المدخلات.

المواصفات الفنية

• العلامة التجارية: Allen-Bradley / Rockwell Automation
• النموذج: 1746-NT4
• السلسلة: SLC 500
• عدد المدخلات: أربع (4) قنوات تفاضلية معزولة
• نطاق القياس: أنواع المزدوج الحراري J، K، T، E، R، S، B، N
• توافق الإشارة: مدخلات تناظرية مباشرة +/- 50 ملي فولت و +/- 100 ملي فولت
• الدقة: تحويل تناظري إلى رقمي (A/D) بدقة 16 بت
• استجابة التردد: فلاتر رقمية عند 10 هرتز، 50 هرتز، 60 هرتز، أو 250 هرتز
• الخطية: تعديل سيجما دلتا متقدم لمعالجة البيانات المستقرة
• الحساسية: دقة إخراج 14 بت لتتبع حراري دقيق
• نطاق درجة الحرارة: من 0 إلى 60 درجة مئوية للتشغيل القياسي
• التسامح البيئي: من -40 إلى 85 درجة مئوية للتخزين الآمن
• مقاومة التداخل: رفض الضوضاء المدمج لترددات خط طاقة التيار المتردد

رؤية Global PLC Spare HUB

• توفر وحدة 1746-NT4 مرونة استثنائية لبيئات المستشعرات المختلطة.
• يقدر المهندسون التصفية الفردية للقنوات للتعامل مع ضوضاء الموقع المحددة.
• على عكس الوحدات الأساسية، تستخدم 1746-NT4 نقطتي CJC مزدوجتين لتحقيق استقرار أفضل.
• هذا الجهاز مثالي للحلقات الحرارية عالية الموثوقية في الأنظمة القديمة.

التثبيت والتوافق

• وضع الشاسيه: قم بتثبيت 1746-NT4 في أي فتحة باستثناء الفتحة 0.
• دعم المعالج: متوافق مع جميع وحدات التحكم SLC 500 المعيارية والثابتة.
• دليل التوصيل: استخدم سلكًا مجدولًا ومحميًا بقياس 14 AWG للحصول على سلامة إشارة مثلى.
• متطلبات النظام: تتطلب رفوف الإدخال/الإخراج عن بُعد برمجة نقل الكتلة لهذه الوحدة.

التشخيص والصيانة

• مراقبة الحالة: خمسة مصابيح LED خضراء على اللوحة الأمامية تشير إلى حالة الوحدة والقناة.
• اكتشاف المستشعر المعطل: تحدد 1746-NT4 الدوائر المفتوحة تلقائيًا.
• تفاعلات الأخطاء: تتضمن إعدادات الاستجابة القابلة للتكوين قيم الصفر أو الارتفاع أو الانخفاض.
• سهولة المعايرة: تحدث المعايرة الذاتية التلقائية في كل دورة تشغيل.

سيناريوهات التطبيق النموذجية

• معالجة المعادن: تحكم دقيق في درجة حرارة الفرن باستخدام مستشعرات من النوع R و S.
• إنتاج الغذاء: مراقبة الفرن باستخدام مزدوجات حرارية من النوع J و K.
• الاختبارات العلمية: الحصول على بيانات ملي فولت دقيقة لمصفوفات المستشعرات المختبرية.
• التحكم في التدفئة والتهوية وتكييف الهواء: مراقبة المناخ على نطاق واسع في مرافق التصنيع الصناعية.

شروط الشحن والشراء

• إرسال سريع: تتم معالجة الطلبات وشحنها في غضون 24 إلى 48 ساعة.
• خدمات البريد السريع: توصيل عالمي موثوق به عبر FedEx و UPS و DHL.
• سياسة الضمان: تتضمن كل وحدة 1746-NT4 ضمان جودة لمدة 12 شهرًا.
• قائمة التعبئة: تتضمن وحدة 1746-NT4 واحدة وكتلة طرفية مدمجة.

الأسئلة الشائعة

• كيف أحل مشكلة القراءات المتذبذبة في وحدة 1746-NT4؟ اضبط مرشح القناة على 50 هرتز أو 60 هرتز لحجب التداخل الكهربائي.
• هل تدعم وحدة 1746-NT4 أنواعًا مختلفة من المزدوجات الحرارية في وقت واحد؟ نعم، تسمح كل قناة من القنوات الأربع بتكوين مستشعر مستقل.
• ما هو أقصى معاوقة للكابل تدعمها هذه الوحدة؟ تحافظ وحدة 1746-NT4 على الدقة مع مقاومة كابل تصل إلى 25 أوم.
• دليل الاختيار: متى يجب أن أختار 1746-NT4 بدلاً من NT8؟ اختر 1746-NT4 عندما يتطلب تطبيقك تحديثات عالية السرعة لعدد أقل من القنوات.
