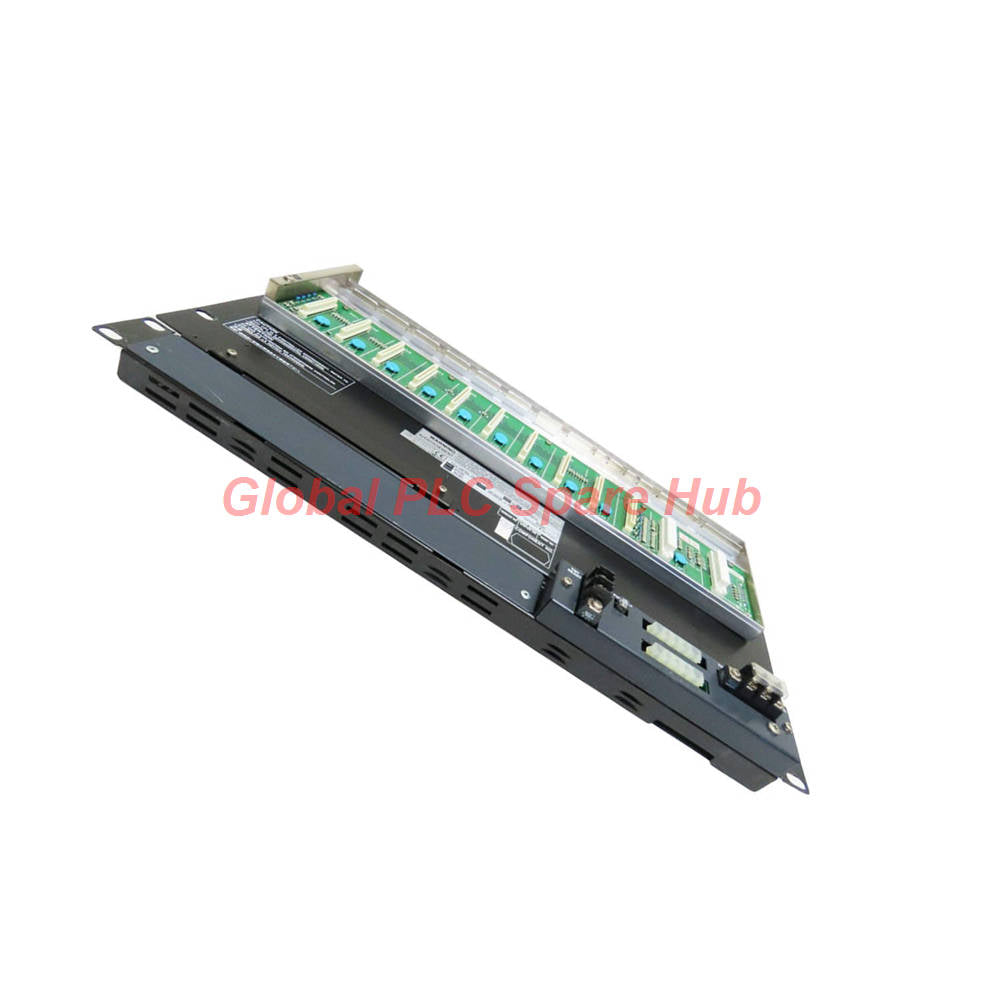

وحدة التحكم الميدانية المزدوجة Yokogawa CENTUM VP طراز AFV10D-S41201

AFV10D-S41201 | يوكوجاوا | وحدة تحكم ميدانية مزدوجة

• تُعد AFV10D-S41201 بمثابة النواة عالية التوافر لأنظمة CENTUM VP.
• تُدير هذه الوحدة القابلة للتركيب على رف بحجم 19 بوصة الاتصالات عالية السرعة عبر شبكة Vnet/IP.
• تضمن عدم وجود أي توقف من خلال بنية مزدوجة قوية ووحدات طاقة احتياطية.
• مُصممة للبيئات الصناعية الاحترافية التي تتطلب ذاكرة رئيسية محمية بسعة 32 ميجابايت.


المواصفات الفنية الهندسية

• العلامة التجارية: يوكوجاوا
• الموديل: AFV10D-S41201
• السلسلة: CENTUM VP
• المعالج: VR5432 (133 ميجاهرتز)
• الذاكرة الرئيسية: 32 ميجابايت مع بطارية احتياطية
• حماية الذاكرة: أقصى مدة احتياطية 72 ساعة (الحد الأدنى لوقت إعادة الشحن 48 ساعة)
• جهة الاتصال للحالة: طرفان (NC, C) بقدرة 30 فولت تيار مستمر، 0.3 أمبير
• واجهة الشبكة: Vnet/IP مزدوجة احتياطية
• الوزن: حوالي 8 كجم

توزيع تكوين النظام

• AFV10D-S41201 منطق اللاحقة:
  • ↳ S: نوع الأجهزة القياسي
  • ↳ 4: Vnet/IP ومصدر طاقة مزدوجان احتياطيان
  • ↳ 1: مدخل طاقة تيار متردد 100-120 فولت
  • ↳ 2: مدخل طاقة تيار متردد 220-240 فولت
  • ↳ 0: تكوين النظام الأساسي
  • ↳ 1: وظيفة التحكم LFS1500 (Vnet/IP و FIO)
• تخصيص فتحات الوحدة الداخلية:
  • ↳ الفتحات 7 و 8: محجوزة لمقرنات ناقل EC401 ESB
  • ↳ المعالج: وحدتي CP451 مزدوجتين (وضع مزدوج)
  • ↳ الطاقة: وحدتي PW481 / PW482 / PW484

إمكانيات التشخيص والتطبيقات النموذجية

• تتميز AFV10D-S41201 بجهة اتصال حالة مفتوحة عند العطل لإشعار فوري بالأعطال.
• مصافي البتروكيماويات: إدارة موثوقة لحلقات الإدخال/الإخراج عالية الكثافة.
• توليد الطاقة: تنسيق دقيق للتحكم في سلامة التوربينات والمراجل.
• دفعة المستحضرات الصيدلانية: تضمن سلامة البيانات وحماية الذاكرة أثناء انقطاع التيار الكهربائي.
• منصات بحرية: مُصممة لتحمل البيئات القاسية بمعايير متوافقة مع G3.

التركيب واللوجستيات العالمية

• التركيب: تركيب قياسي على رف 19 بوصة بـ 8 براغي M5 وجلب عازلة.
• الأسلاك: توصيلات طرفية برغي M4 للطاقة والتأريض ومخرجات جهات الاتصال.
• الضمان: ضمان جودة شامل لمدة 12 شهرًا.
• الشحن: شحن سريع في غضون 24 إلى 48 ساعة.
• البريد السريع: توصيل عالمي عبر FedEx أو UPS أو DHL Express.

دليل الشراء والاختيار

• تأكد دائمًا من مطابقة رمز اللاحقة لجهد موقعك (100-120 فولت مقابل 220-240 فولت).
• يدعم ترخيص LFS1500 القياسي 3 عقد؛ قم بالترقية إلى LFS1550 لما يصل إلى 14 عقدة.
• تأكد من تركيب وحدات EC401 في الفتحتين 7 و 8 لضمان التكرار للمعالج.
• تحقق من أن خزانة التحكم يمكنها تحمل وزن الوحدة البالغ 8 كجم وتوفير تبريد كافٍ.

الأسئلة الشائعة الاحترافية

• كيف تعمل ميزة التكرار في CP451 في هذه الوحدة؟
• تعمل وحدتان CP451 بالتوازي؛ إذا فشلت الوحدة النشطة، تتولى الوحدة الاحتياطية المهمة في غضون مللي ثانية.
• ما هو متطلب إعادة الشحن لبطارية الذاكرة؟
• تتطلب البطارية 48 ساعة على الأقل من الطاقة المستمرة لتوفير نسخة احتياطية كاملة لمدة 72 ساعة.
• هل يمكنني توسيع سعة العقدة إلى أكثر من 3 وحدات؟
• نعم، بينما يدعم LFS1500 3 عقد، يسمح إضافة حزمة LFS1550 بالتوسع حتى 14 عقدة.
• ماذا يحدث لجهة اتصال الحالة أثناء فشل وحدة التحكم الميدانية (FCU)؟
• ستفتح جهة اتصال حالة AFV10D-S41201 (NC)، مما يؤدي إلى تشغيل نظام الإنذار الخارجي الخاص بك.
• هل هذه الوحدة متوافقة مع عقد ناقل ER؟
• نعم، عن طريق تثبيت وحدة الواجهة الرئيسية EB401 في الفتحات الفردية المناسبة.
