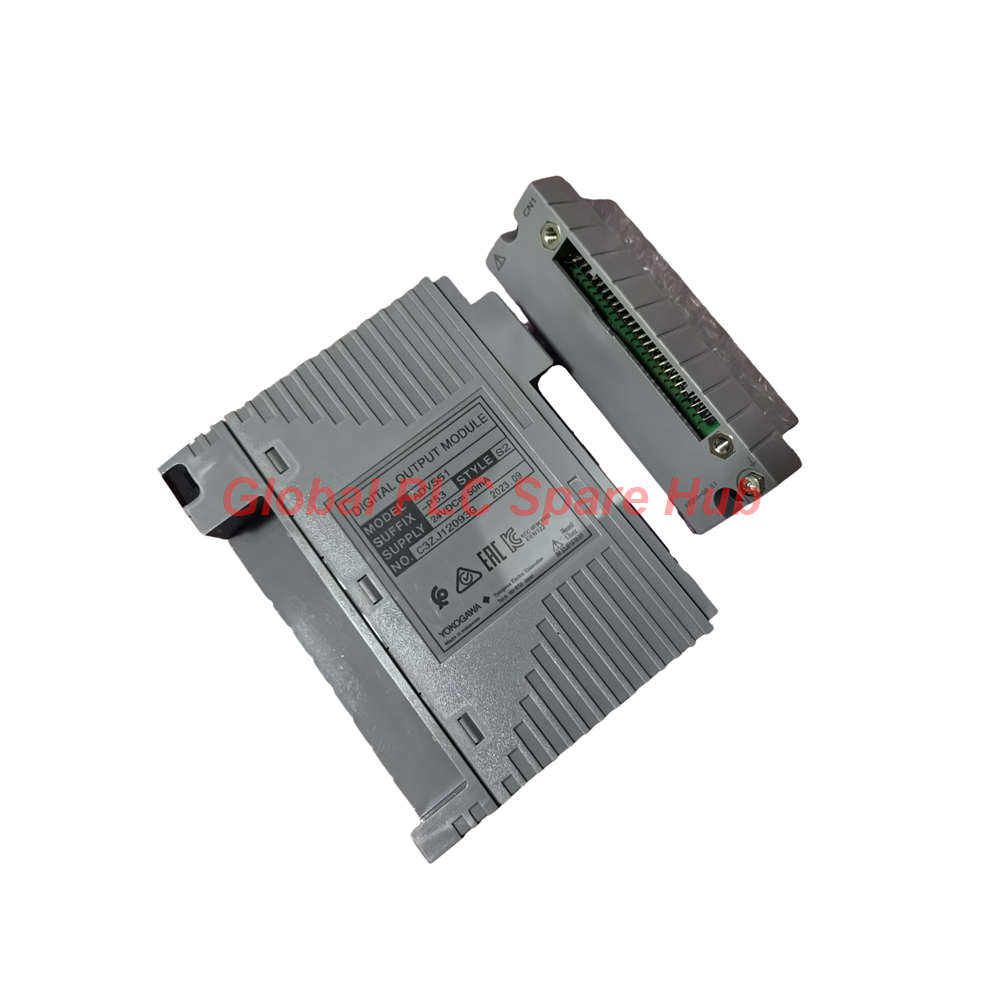

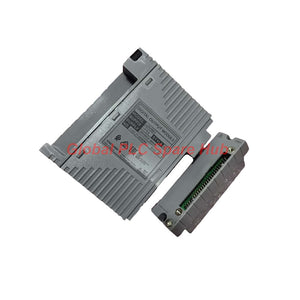

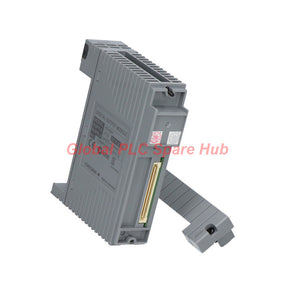

ADV551-P53/D5A00 وحدة خرج رقمي من يوكوجاوا – تحكم نبضي بـ 32 قناة

وحدة الإخراج الرقمي Yokogawa ADV551-P53/D5A00 – نظرة عامة هندسية

يُعد ADV551-P53/D5A00 وحدة إخراج رقمية ذات 32 قناة لتطبيقات نظام التحكم الموزع من Yokogawa. ويوفر مخرجات سحب تيار بجهد 24 فولت تيار مستمر للتحكم المنفصل وتوليد النبضات والتشغيل المتناسب مع الوقت.

يجمع هذا التكوين بين وظائف الإخراج ADV551 ومحول واجهة الكابل ATD5A-00 KS. ويمكن للمهندسين استخدام مخرجاته المنفصلة لأوامر المشغلات والتحكم المتسلسل وتعديلات العملية القائمة على الوقت. قبل التركيب، تحقق من النظام الفرعي للإدخال/الإخراج المستهدف وترتيب الكابلات وتيار الحمل ومنطق الإخراج.

1. المواصفات الكهربائية وسلوك الإخراج

2. تفصيل التكوين – فك تشفير رمز الطلب

يحدد رمز الطلب وظائف إخراج الوحدة وخيارات البيئة وترتيب التوصيل الميداني. استخدم هذا التفصيل عند التحقق من قطع الغيار أو إعداد قائمة مواد الصيانة.

ملخص التكوين: وحدة ADV551 الأساسية → وظيفة عرض النبضة/التناسب الزمني → لا يوجد عرض للحالة ولا حماية من الانفجار → خيار ISA G3 ودرجة حرارة من -20 إلى 70 درجة مئوية → تكوين محول الواجهة ATD5A-00.

تأكد من اللاحقة الكاملة وطراز الواجهة بمقارنتها بملصق الوحدة الموجودة. لا تستبدلها بمتغير ADV551 مشابه المظهر دون التحقق من الوظائف المطلوبة وخيارات البيئة وأجهزة التوصيل.

3. وظائف التحكم والتطبيقات العملية

• أوامر المشغلات المنفصلة: تشغيل دوائر واجهة المرحلات المتوافقة والصمامات الكهربائية وغيرها من أحمال التحكم بجهد 24 فولت تيار مستمر ضمن تصنيفات القناة.
• التحكم المتسلسل: إرسال أوامر التشغيل/الإيقاف لمتطلبات تشغيل المعدات وخطوات العملية والأجهزة المساعدة عندما تتطلب منطق التحكم مخرجات منفصلة.
• توليد نبضات التشغيل لمرة واحدة: إنتاج نبضات مهيأة للدوائر المستلمة المتوافقة، مع مراعاة حدود التوقيت للوحدة.
• التحكم المتناسب مع الوقت: ضبط نمط دورة التشغيل/الإيقاف لتطبيقات العملية المناسبة، مثل التحكم المساعد القائم على الوقت. تأكد من أن المعدات المستلمة تدعم طريقة التحكم هذه.
• أقفال العملية: تنفيذ الأوامر المنفصلة الناتجة عن منطق DCS. يجب التعامل مع تصميم القفل وأي وظائف أمان مطلوبة بواسطة بنية النظام المناسبة والمعتمدة.

4. التركيب الميداني وفحوصات التشغيل التجريبي

1. تحقق من تكوين الأجهزة. قارن رمز الطلب الكامل برسومات المشروع وتكوين الإدخال/الإخراج المثبت. تأكد من ترتيب واجهة ATD5A-00 ونوع الكابل المطلوب.
2. افحص إمداد 24 فولت تيار مستمر. قس إمداد الموقع تحت ظروف التشغيل وتأكد من بقائه ضمن 20.4–26.4 فولت تيار مستمر.
3. افحص قطبية الإخراج. تستخدم الوحدة مخرجات سحب التيار. تحقق من دائرة الحمل وقطبية الإمداد وتوصيلات المشترك وفقًا لمخطط أطراف الشركة المصنعة.
4. راجع تحميل القنوات. حافظ على كل إخراج ضمن الحد الأقصى المعلن 100 مللي أمبير عند 26.4 فولت. قيم تيار الاندفاع وأي قيود مشتركة للإمداد قبل توصيل الأحمال الحثية.
5. قم بتكوين معلمات التوقيت. افحص عرض النبضة وتأخير التشغيل/الإيقاف وزمن الاستجابة المطلوب. تأكد من أن الجهاز المستلم يمكنه تحمل سلوك التوقيت المهيَّأ.
6. أجرِ اختبارًا من نقطة إلى نقطة. أرسل أمرًا لكل إخراج من خلال إجراء التشغيل التجريبي المعتمد. تحقق من استجابة الجهاز الميداني ومؤشر DCS المقابل.
7. افحص الملاءمة البيئية. تتضمن اللاحقة المحددة خيار درجة حرارة من -20 إلى 70 درجة مئوية وخيار ISA G3. تأكد من متطلبات التركيب الفعلية في وثائق المنتج المناسبة.

اتبع إجراءات عزل الموقع قبل تغيير التوصيلات الميدانية. لا تجرِ اختبارات العزل أو جهد التحمل على الإلكترونيات المتصلة ما لم يسمح إجراء الشركة المصنعة بذلك صراحة.

5. إرشادات التشخيص لمشاكل الإخراج الشائعة

محدودية التشخيص: تم تحديد هذا المتغير من الوحدة بدون عرض للحالة. لا تعتمد على مؤشرات العرض المحلي لتحديد الأخطاء وإصلاحها. استخدم حالات أوامر DCS، والقياسات الميدانية، واختبارات الحلقة، وفحوصات التوصيلات، وتشخيصات النظام المناسبة لعزل العطل.

6. التوافق واختيار البديل

• طابق رقم القطعة الكامل: تأكد من ADV551-P53/D5A00، وليس فقط تسمية عائلة ADV551.
• تحقق من محول الواجهة: يحدد تكوين /D5A00 المذكور ATD5A-00. تحقق مما إذا كان التركيب الحالي يتطلب أيضًا كابلًا مخصصًا مثل AKB331.
• افحص إصدار نظام التحكم: تأكد من دعم الوحدة ووظائفها المهيَّأة في وثائق نظام Yokogawa المثبت.
• راجع واجهة الحمل: تحقق من التوافق مع سحب التيار، وظروف التشغيل بجهد 24 فولت تيار مستمر، وتيار الحمل، وتفاوت التسرب، ومتطلبات توقيت النبضات.
• تأكد من المتطلبات البيئية: افحص خيارات ISA G3 ودرجة الحرارة من -20 إلى 70 درجة مئوية مقابل ظروف الموقع الفعلية.
• راجع متطلبات المناطق الخطرة: تم تحديد هذا التكوين بدون حماية من الانفجار. لا تختره حيث يتطلب التركيب موافقة لا يوفرها هذا المتغير.

7. رؤية Global PLC Spare HUB

عند استبدال وحدة إخراج رقمية، لا يكفي مطابقة عدد القنوات وحده. يمكن أن تؤثر السلوكيات الكهربائية للإخراج، وترتيب المشتركات، ووظائف النبض، وأجهزة الواجهة على نتائج التشغيل التجريبي.

بالنسبة لـ ADV551-P53/D5A00، يجب على المهندسين الميدانيين إيلاء اهتمام خاص لهيكل مخرجات سحب التيار ومجموعات المشتركات ذات الـ 16 قناة. يمكن أن يؤثر خطأ في القطبية أو توصيلات المشترك على عدة نقاط حتى عندما يبدو منطق DCS صحيحًا. بالنسبة لتطبيقات النبض، تحقق من التوقيت عند الجهاز المستلم بدلًا من افتراض أن عرض النبضة المهيَّأ يساوي الاستجابة النهائية في الموقع.

قبل الطلب، قدم رمز الوحدة الكامل، وطراز محول الواجهة الموجود، وتفاصيل الكابل، ومعلومات نظام التحكم، ومتطلبات التطبيق. تساعد هذه التفاصيل في تقليل أخطاء الاستبدال وتجنب تأخيرات التشغيل التجريبي غير الضرورية.

8. التعبئة والشحن والضمان

• رقم القطعة: ADV551-P53/D5A00
• المنتج: وحدة إخراج رقمية ذات 32 قناة من Yokogawa
• تكوين الواجهة: محول واجهة كابل ATD5A-00 KS، كما هو محدد في رمز الطلب
• الضمان: ضمان لمدة 12 شهرًا، يخضع لشروط وأحكام المورد المعمول بها.
• خيارات الشحن: FedEx أو UPS أو DHL، حسب الوجهة وتوفر الخدمة.
• الإرسال: عادةً ما يكون مستهدفًا خلال 24–48 ساعة بعد معالجة الطلب وتأكيد المخزون.
• التحقق من الطرد: تأكد من الوحدة الموردة وأي أجهزة واجهة مرفقة مقابل تأكيد الطلب. لا تفترض أن الكابلات أو الملحقات المنفصلة مشمولة ما لم تكن مدرجة.

اتصل بـ Global PLC Spare HUB لطلب عرض أسعار، وتأكيد التوفر، والتحقق من توافق التكوين قبل الشراء.

9. الأسئلة الشائعة

س1. كيف ينبغي لي تحديد ما إذا كانت هذه الوحدة قادرة على تشغيل صمام كهربائي معين؟

افحص الجهد الاسمي للصمام، وتيار الحالة المستقرة، وتيار الاندفاع، ومتطلبات القطبية. تحدد الوحدة مخرجات سحب تيار بأقصى تيار حمل 100 مللي أمبير لكل قناة عند 26.4 فولت. إذا تجاوز الصمام الحمل المسموح به أو تطلب واجهة مختلفة، فقم بتقييم جهاز وسيط مناسب مع مهندس نظام التحكم.

س2. هل يمكنني استخدام وظيفة إخراج النبض للتحكم في جهاز سريع التدوير؟

ليس دون التحقق من متطلبات التوقيت. نطاق عرض النبضة المحدد هو من 8 مللي ثانية إلى 7200 ثانية، بدقة 8 مللي ثانية وتأخير تشغيل/إيقاف إضافي يصل إلى 1 مللي ثانية. قارن هذه الحدود مع تردد التبديل المطلوب للجهاز والاستجابة الكاملة للنظام. لا تفترض أن الوحدة مناسبة للتبديل عالي التردد دون تأكيد من وثائق الأجهزة.

س3. ما المعلومات التي ينبغي إرسالها عند طلب عرض أسعار للبديل؟

قدم رقم القطعة الكامل ADV551-P53/D5A00، وصورة واضحة للملصق، وطراز محول الواجهة، ونوع الكابل، وتكوين نظام التحكم الحالي. أدرج مواصفات الحمل الميداني إذا كنت بحاجة إلى مساعدة في التحقق من ملاءمة التطبيق. هذه المعلومات أكثر فائدة من رقم الطراز الأساسي وحده.

س4. إذا فشلت عدة مخرجات معًا، فهل ينبغي لي استبدال الوحدة على الفور؟

ليس كخطوة أولى. افحص إمداد الموقع، والمشترك السالب المشترك، وتوصيلات الواجهة، والتوصيلات الخارجية أولًا. لأن الوحدة تجمع القنوات في أقسام مشتركة ذات 16 قناة، فقد يؤثر عطل في التوصيلات المشتركة على مخرجات متعددة. استبدل الوحدة فقط بعد إجراء اختبارات معتمدة وتشخيصات النظام التي تدعم هذا الاستنتاج.

س5. هل هذا المتغير مناسب للتركيب في منطقة خطرة؟

تحدد تفاصيل التكوين الموردة عدم وجود حماية من الانفجار. لا تستخدم هذه اللاحقة كدليل على الملاءمة للمناطق الخطرة. افحص تصنيف المنطقة في الموقع، ومتطلبات الموافقة على المعدات، وتصميم التركيب، ووثائق Yokogawa المناسبة قبل اختيار الوحدة.
