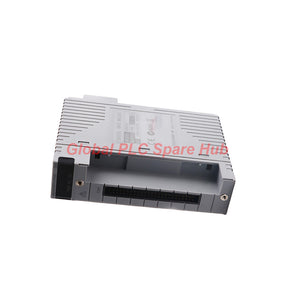

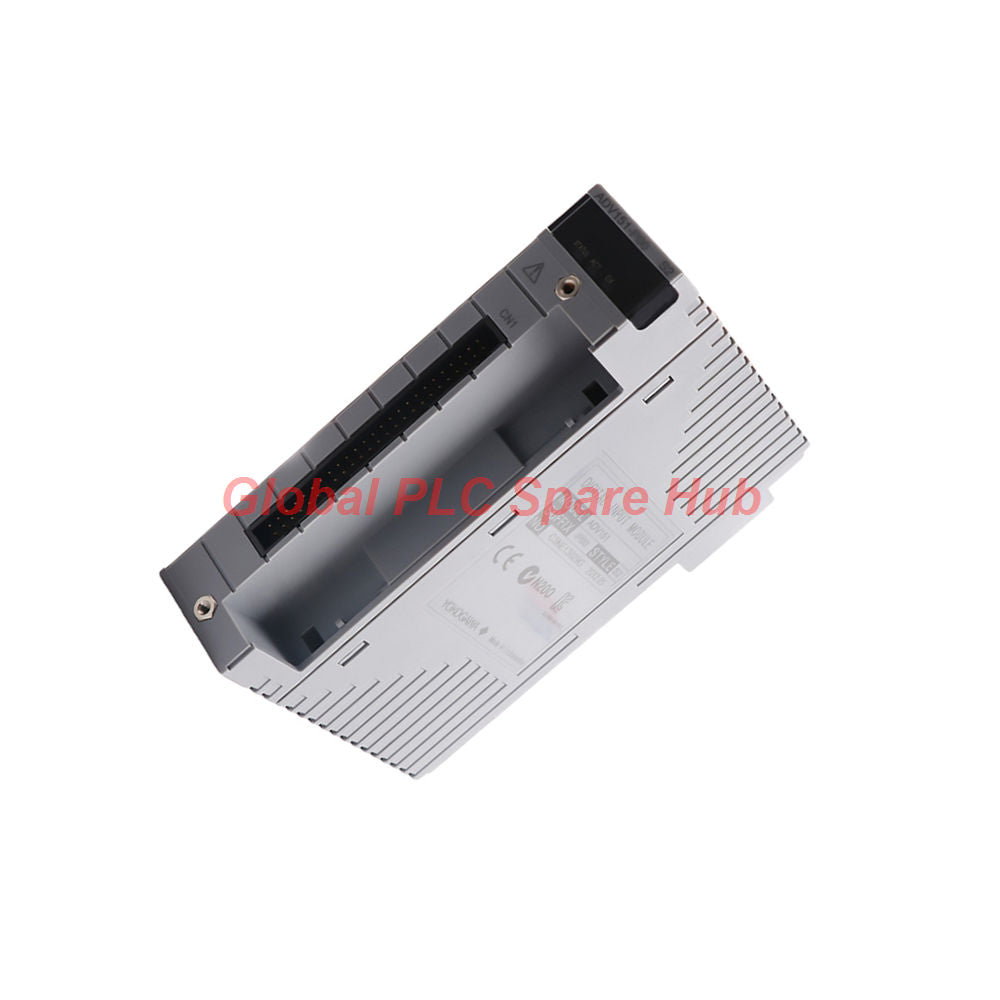

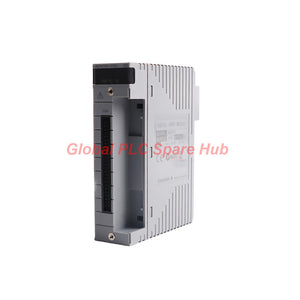

وحدة الإدخال الرقمي ADV151-P50/D5A00 من سلسلة Yokogawa ADV151

ADV151-P50/D5A00 | وحدة الإدخال الرقمي 32 قناة من يوكوجاوا

إن Yokogawa ADV151-P50/D5A00 هي وحدة إدخال رقمي بـ 32 قناة مصممة لتطبيقات التحكم الصناعي وأنظمة التحكم الموزعة (DCS). تقبل الوحدة إشارات الدخل (Sink/Source) بجهد 24 فولت تيار مستمر وتدعم مراقبة الحالة، وعد الحواف لضغطات الأزرار، وتسجيل بيانات تسلسل الأحداث (SOE). توفر سلسلة ADV151 زمن استجابة للإدخال يبلغ 8 مللي ثانية أو أقل لإشارات الحالة. تدعم وظيفة إدخال زر الضغط حداً أدنى لزمن اكتشاف التشغيل (ON) يبلغ 20 مللي ثانية، وبحد أقصى لدورة التشغيل/الإيقاف يبلغ 25 هرتز. يتضمن هذا التكوين محول واجهة كابل KS، طراز ATD5A-00، لتوصيلات الإدخال الرقمي بـ 32 قناة. يجب على المهندسين التحقق من النظام المضيف، وترتيب الكابلات، ومنطق الإدخال قبل التثبيت.

01 | نظرة عامة على المواصفات الفنية

ملاحظة حول المواصفات: البيانات المقدمة لا توضح نطاق القياس التناظري، أو استجابة التردد، أو الخطية، أو الدقة. هذه المعايير لا تنطبق بشكل مباشر على وحدة الإدخال الرقمي المنفصلة هذه.

02 | تفاصيل تكوين الموديل والرموز اللاحقة

توصية الطلب: تحقق من كود الموديل الكامل ومتطلبات المحول مقابل الأجهزة المثبتة. لا تفترض أن أي تكوين آخر لـ ADV151 يتضمن نفس ملحقات الواجهة.

03 | ثلاث وظائف إدخال للتحكم واكتساب الأحداث

1. إدخال الحالة: تكتشف الوحدة حالات التشغيل/الإيقاف من جهات اتصال ميدانية متصلة أو إشارات 24 فولت تيار مستمر متوافقة. أقصى زمن استجابة لها هو 8 مللي ثانية لإدخال الحالة.
2. إدخال زر الضغط: تدعم الوحدة عد حواف زر الضغط. الحد الأدنى المحدد لزمن اكتشاف التشغيل هو 20 مللي ثانية، مع أقصى دورة تشغيل/إيقاف تبلغ 25 هرتز.
3. إدخال تسلسل الأحداث (SOE): تدعم الوحدة التقاط بيانات SOE للتطبيقات التي تتطلب سجلات الأحداث. تأكد من التعامل مع الطابع الزمني، ودقة الوقت، والمزامنة، وسلوك SOE على مستوى النظام في وثائق يوكوجاوا ذات الصلة.

تخدم هذه الوظائف أغراضاً هندسية مختلفة. حيث يراقب إدخال الحالة ظروف التشغيل، ويقوم إدخال زر الضغط بعد الانتقالات، ويدعم إدخال SOE تحليل الأحداث.

04 | المعدات وسيناريوهات التطبيق النموذجية

لا تقوم الوحدة بتنفيذ كل منطق التحكم بشكل مستقل أو ضمان حماية مصنفة للسلامة. تأكد من الوظائف المدعومة للنظام المضيف ومتطلبات السلامة المعمول بها قبل تعيينها لعمليات التعشيق الحرجة.

05 | تخطيط التوصيلات والتثبيت

• تأكيد منطق الإدخال: تحقق مما إذا كان جهاز الحقل والدائرة يتطلبان توصيل Sink أو Source.
• التحقق من جهد الإشارة: تأكد من أن إشارات التشغيل تلبي نطاق 18–26.4 فولت تيار مستمر وأن إشارات الإيقاف تلبي حد الـ 5.0 فولت تيار مستمر كحد أقصى.
• احترام حدود الجهد: لا تتجاوز الحد الأقصى المسموح به لجهد الإدخال البالغ 30.0 فولت تيار مستمر.
• اختيار الواجهة الصحيحة: تأكد من محول ATD5A-00 وتوصيلة المشبك الضاغط المطلوبة، أو كابل AKB331، أو كابل MIL.
• التحقق من التجميع المشترك: ضع في الاعتبار ترتيب الطرف المشترك المحدد، مع طرف مشترك واحد لكل 16 قناة.
• فحص التوصيلات: تحقق من أمان الأطراف، وحالة الموصل، والملصقات، والعزل عن الدوائر المسببة للضوضاء.
• التحقق من تعيين القنوات: قارن بين تعيينات الأطراف الميدانية وتكوين نظام التحكم قبل تنشيط الدائرة.

اتبع دليل التثبيت المعتمد من يوكوجاوا لتعيينات الأطراف، وإجراءات التركيب، وقيود التوصيل. اعزل الطاقة وفقاً لإجراءات الموقع قبل التعامل مع توصيلات الحقل.

06 | سير عمل التشغيل والتشخيص

تدعم ADV151-P50/D5A00 التحقق المنظم للإدخال من خلال وظائف الحالة، وزر الضغط، وSOE.

1. تحديد خط الأساس: سجل الحالة المتوقعة لكل جهة اتصال ميدانية متصلة.
2. اختبار إشارات الحالة: قم بتشغيل أجهزة الحقل وتأكد من أن وحدة التحكم تبلغ عن حالة الإدخال المقابلة.
3. التحقق من عتبات الجهد: قم بقياس إشارة الحقل عندما تفشل الوحدة في تغيير حالتها.
4. التحقق من توقيت زر الضغط: تأكد من أن مدة التشغيل وتردد التبديل يظلان ضمن الحدود المحددة.
5. مراجعة سجلات SOE: قارن الأحداث المسجلة بتسلسل الاختبار الفعلي ومراجع وقت النظام المتاحة.
6. فحص التوصيلات والتكوين: تحقق من تعيين القنوات، والتوصيلات المشتركة، وتركيب المحول، وإعدادات وحدة التحكم.

مثال ميداني: فشل تسجيل ضغطة زر أثناء اختبار التشغيل. قام المهندس بقياس نبضة التلامس ووجد أن مدة التشغيل أقصر من 20 مللي ثانية. ثم قام المهندس بفحص آلية زر الضغط وإعداد الاختبار قبل التحقيق في أجهزة الوحدة. حد التشخيص: تؤكد المواصفات وظائف الإدخال وحدود التوقيت، لكنها لا تحدد رموز خطأ داخلية أو كشفاً مستقلاً عن انقطاع الأسلاك. استخدم تشخيصات النظام المضيف الموثقة لعزل الأعطال الإضافية.

07 | إرشادات التوافق والاستبدال

قبل شراء هذا التكوين، تحقق مما يلي:

• يدعم نظام يوكوجاوا المستهدف وحدة ADV151 وتطبيقها المقصود.
• يقبل النظام ترتيب الإدخال المحدد بـ 32 قناة.
• تدعم دائرة الحقل متطلبات إدخال 24 فولت تيار مستمر (Sink/Source).
• تستخدم الواجهة المثبتة محول ATD5A-00 الصحيح أو بديلاً معتمداً.
• يتطلب التطبيق إدخال زر الضغط وإمكانيات SOE المقدمة من التكوين المحدد.
• لا يتطلب التثبيت حماية من الانفجار من هذا التكوين.

نصيحة للاستبدال: سجل كود الموديل الكامل، وتعيين المحول، وترتيب الأطراف، وتعيين قنوات وحدة التحكم قبل إزالة الوحدة الحالية. تساعد هذه المعلومات في منع أخطاء التوصيل وعدم تطابق التكوين أثناء إعادة التشغيل.

08 | مراجعة Global PLC Spare HUB

من منظور هندسي، الميزة الرئيسية لـ ADV151-P50/D5A00 هي دمجها بين اكتساب الحالة لـ 32 قناة، وعد حواف زر الضغط، ودعم SOE. تخدم هذه الوظائف احتياجات تشغيلية مختلفة. يتطلب مفتاح حد الصمام اكتساباً موثوقاً للحالة، بينما قد يتطلب زر ضغط المشغل عد الانتقالات. قد يحتاج تطبيق تحليل الأحداث أيضاً إلى سجلات SOE لإعادة بناء ترتيب تغييرات الحقل. أثناء استكشاف الأخطاء وإصلاحها، يجب على المهندسين التحقق من العتبات الكهربائية ومتطلبات التوقيت قبل استبدال الوحدة. قد تؤدي نبضة زر الضغط القصيرة، أو توصيلات Sink/Source غير الصحيحة، أو تعيين القنوات غير المتطابق إلى ظهور أعراض تشبه فشل الأجهزة. لمشاريع الاستبدال، تأكد من محول الواجهة ATD5A-00 ورمز اللاحقة الكامل. يقلل هذا التحقق من أخطاء الشراء ويساعد في الحفاظ على ترتيب التوصيلات المقصود.

09 | اعتبارات البيئة والامتثال

يحدد رمز اللاحقة 5 تكويناً بدون شاشة عرض للحالة وبدون حماية ضد الانفجار، وفقاً لوصف الموديل المقدم. المواصفات المقدمة لا تنشئ نطاق درجة حرارة تشغيل منفصل، أو تصنيف حماية من الاختراق، أو شهادة EMC، أو موافقة على المناطق الخطرة. تحقق من وثائق الشركة المصنعة مقابل متطلبات البيئة والتنظيم الخاصة بالموقع.

10 | التعبئة والشحن والضمان

• المنتج: وحدة إدخال رقمي Yokogawa ADV151-P50/D5A00.
• محول الواجهة المحدد: محول واجهة كابل KS، طراز ATD5A-00.
• ملحقات أخرى: تحقق من الكابلات، والأطراف، وأجهزة التركيب مقابل تأكيد الطلب.
• طرق الشحن: FedEx، UPS، وDHL، رهناً بالوجهة وتوافر الخدمة.
• هدف الإرسال: عادةً 24–48 ساعة بعد تأكيد الطلب، رهناً بالمخزون والتحقق من الدفع.
• الضمان: 12 شهراً، رهناً بشروط الضمان الكتابية للبائع.

اتصل بـ Global PLC Spare HUB للتحقق من المخزون، والملحقات المدرجة، وترتيبات التسليم، وتغطية الضمان قبل الطلب.

11 | الأسئلة الشائعة

س1. كيف أحدد ما إذا كانت إشارة الحقل تلبي عتبة التشغيل (ON) للوحدة؟

قم بقياس الجهد عند الإدخال ذي الصلة تحت ظروف التشغيل. نطاق التشغيل المحدد هو 18–26.4 فولت تيار مستمر. تحقق أيضاً من التوصيلات المشتركة وسلوك إخراج جهاز الحقل.

س2. لماذا قد يفوت عداد زر الضغط إجراءات المشغل السريعة؟

تحدد وظيفة الإدخال حداً أدنى لزمن اكتشاف التشغيل يبلغ 20 مللي ثانية وأقصى دورة تشغيل/إيقاف تبلغ 25 هرتز. قد تقع النبضات الأقصر أو الانتقالات الأسرع خارج حدود التشغيل المذكورة.

س3. ما الذي يجب أن أتحقق منه عند استبدال وحدة ADV151 بمجموعة كابلات موجودة؟

تأكد من رمز اللاحقة الكامل، ومتطلبات محول ATD5A-00، ونوع الموصل، وتعيينات القنوات، ومخطط التوصيلات. تأكد من أن تكوين الاستبدال يطابق الأجهزة الحالية والوظائف المقصودة.

س4. كيف يمكن لوظيفة SOE المساعدة في التحقيق في رحلات العمليات المتقطعة؟

يمكن لسجلات SOE مساعدة المهندسين في مقارنة تسلسلات الأحداث وتحديد تغييرات الإدخال التي حدثت قبل الرحلة. تعتمد الاستنتاجات الموثوقة أيضاً على مزامنة وقت النظام، ودقة الأحداث، وقدرات التشخيص لوحدة التحكم.

س5. هل هذا التكوين مناسب لمنطقة صناعية خطرة؟

ينص تعريف اللاحقة المقدم على أن الكود 5 لا يوفر أي حماية من الانفجار. تحقق من تصنيف المنطقة والموافقات المطلوبة قبل اختيار الوحدة للمواقع الخطرة.

اطلب عرض سعر لـ ADV151-P50/D5A00

هل تحتاج إلى Yokogawa ADV151-P50/D5A00 لترقية نظام DCS، أو مشروع صيانة، أو متطلبات استبدال؟ اتصل بـ Global PLC Spare HUB مع رمز الموديل الكامل، والكمية المطلوبة، وتفاصيل النظام المضيف، ووجهة التسليم. يمكن لفريقنا المساعدة في مراجعة متطلبات التكوين وتأكيد خيارات الشحن عبر FedEx أو UPS أو DHL.
