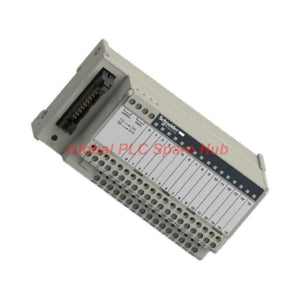

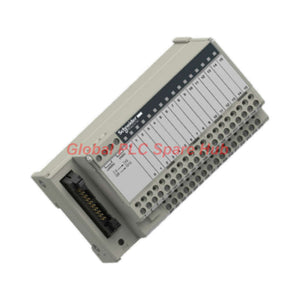

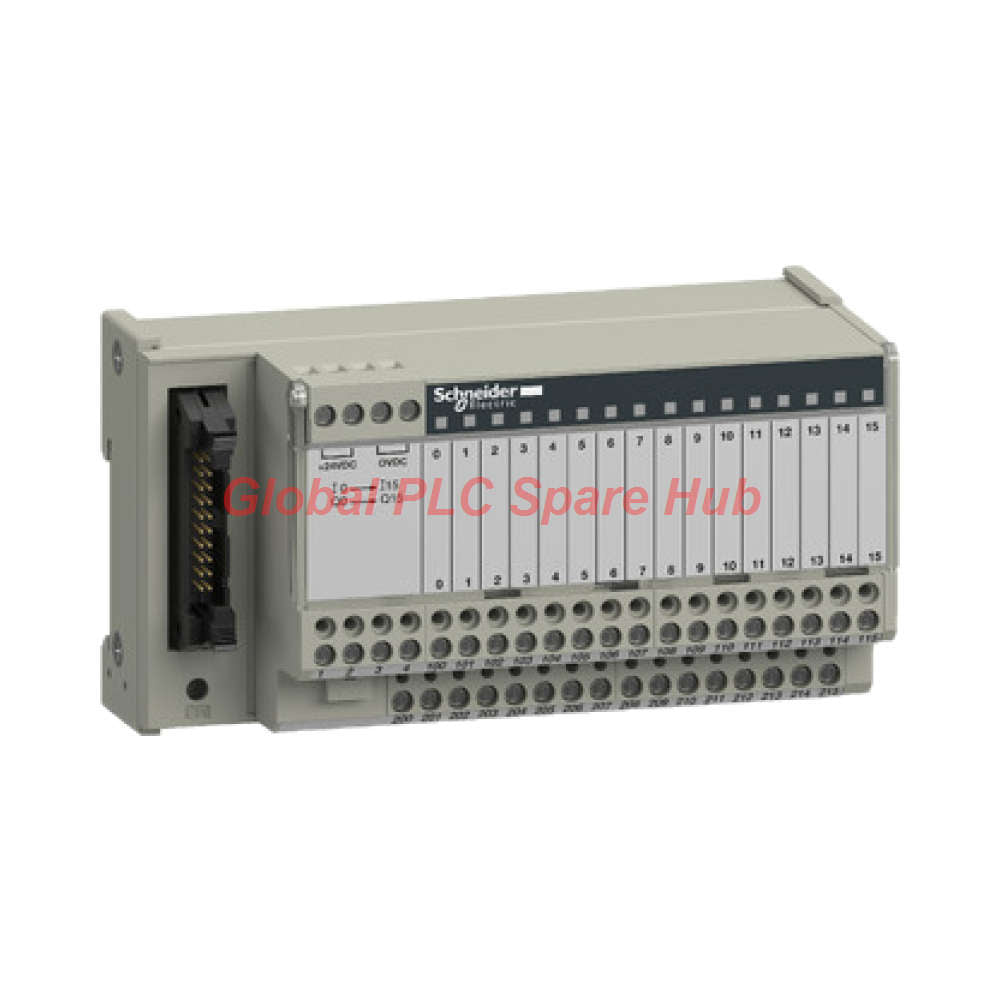

قاعدة فرعية للمدخلات والمخرجات الرقمية بـ 16 قناة من سلسلة ABE7 من شنايدر إلكتريك ABE7H16S21

رؤية Global PLC Spare HUB

يواجه مُنشئو اللوحات غالباً اختناقات في التوصيلات وتحديات في توزيع الإشارات المعقدة عند ربط وحدات تحكم PLC متعددة القنوات بمستشعرات ميدانية عالية الكثافة. استناداً إلى خبرتنا العملية في دمج لوحات التحكم، تعمل القاعدة الفرعية للإدخال/الإخراج المنفصل السلبي ABE7H16S21 من Schneider Electric، التابعة لسلسلة ABE7، على تبسيط بنية اللوحة من خلال تحويل كابلات التوصيل الضخمة إلى واجهات موصلات HE-10 منظمة. توفر عوازل القنوات المدمجة ومصابيح LED الفردية للحالة إمكانات استكشاف أخطاء سريعة، مما يقلل من وقت التوقف عن العمل للتشخيص أثناء دورات الإنتاج النشطة.

البنية الأساسية والمصفوفة التقنية

• العلامة التجارية والموديل: Schneider Electric ABE7H16S21
• السلسلة والنوع: سلسلة ABE7 / قاعدة فرعية للإدخال/الإخراج المنفصل
• سعة القنوات: 16 قناة مستقلة مع طرفي توصيل لكل قناة
• توافق الإشارة: توزيع قطبية منفصلة 0 فولت أو 24 فولت تيار مستمر
• نطاق جهد التغذية: 19 فولت إلى 30 فولت تيار مستمر (متوافق مع IEC 61131-2)
• مواصفات التيار: 1.8 أمبير كحد أقصى لإجمالي تيار التغذية؛ 0.5 أمبير كحد أقصى لكل قناة
• موصل الواجهة: رأس كابل شريطي قياسي HE-10
• الحماية والتشخيص: مصهر داخلي 2 أمبير، مؤشرات LED لكل قناة، وعازل قناة مدمج
• الأبعاد والتركيب: أبعاد 77 × 206 × 58 مم، وزن 0.64 كجم، تركيب على سكة DIN مقاس 35 مم أو بالبراغي
• التصنيفات البيئية: درجة حرارة التشغيل من -5 درجة مئوية إلى 60 درجة مئوية، تصنيف الحماية IP2X
• سعة التوصيل: مقطع عرضي للأسلاك الصلبة من 0.14 إلى 2.5 مم²، وللأسلاك المرنة من 0.09 إلى 1.5 مم²

مخطط التثبيت والتوصيل

• قم بتثبيت ABE7H16S21 بإحكام على سكة DIN قياسية مقاس 35 مم أو عبر براغي تثبيت مباشرة على اللوحة.
• قم بتوصيل الكابل الشريطي HE-10 مسبق التجهيز بإحكام من بطاقة مخرج PLC الخاصة بك إلى رأس القاعدة الفرعية.
• قم بتوصيل المستشعرات والمشغلات الميدانية مع التأكد من أن تعرية الأسلاك تلتزم بحدود المقطع العرضي 0.14 إلى 2.5 مم² للأسلاك الصلبة أو 0.09 إلى 1.5 مم² للأسلاك المرنة.
• تحقق من القطبية الصحيحة لمصدر الطاقة بجهد 19 فولت إلى 30 فولت تيار مستمر قبل تزويد نظام التحكم بالطاقة.

التشخيص التشغيلي والصيانة

• راقب مصابيح LED الخاصة بحالة القنوات الفردية لعزل حلقات التوصيل الميدانية المعطلة فوراً دون الحاجة لاستخدام جهاز القياس المتعدد (Multimeter).
• استخدم عازل القنوات المدمج لفصل خطوط فردية بأمان للصيانة مع إبقاء بقية النظام في حالة تشغيل.
• افحص المصاهر الداخلية سعة 2 أمبير على الفور إذا فقدت مجموعة قنوات كاملة الطاقة أثناء ذروة التشغيل.

توافق المعدات وسيناريوهات التطبيق

• تكوينات الإدخال/الإخراج عن بُعد لأجهزة Modicon PLC من Schneider Electric.
• خطوط تجميع التصنيع الآلي التي تتطلب تجميع إشارات متعددة للمستشعرات ذات الكثافة العالية.
• خزائن التحكم في العمليات الصناعية التي تدير إشارات الأتمتة المنفصلة بجهد 24 فولت تيار مستمر.

الخدمات اللوجستية وضمان الجودة

• يتم الإرسال بسرعة عبر شركات الشحن العالمية الموثوقة بما في ذلك FedEx وUPS وDHL في غضون 24 إلى 48 ساعة.
• يتم التغليف بشكل آمن بحماية مضادة للكهرباء الساكنة من الدرجة الصناعية لمنع التلف المادي أو الكهربائي أثناء النقل.
• مدعوم بضمان تشغيلي شامل لمدة 12 شهراً يغطي أي عيوب تصنيعية.

الأسئلة الشائعة

سؤال: ما هي الوظيفة الدقيقة لعازل القناة المدمج في ABE7H16S21؟

جواب: يسمح العازل للفنيين بعزل حلقة قناة معينة ميكانيكياً أو كهربائياً للصيانة دون تعطيل مسارات الإشارة المجاورة أو إيقاف تشغيل الخزانة بالكامل.

سؤال: هل يمكن لهذه القاعدة الفرعية التعامل مع جهود تبديل التيار المتردد (AC) من الأجهزة الميدانية؟

جواب: لا، فهي مصممة خصيصاً لتوزيع قطبية 0 فولت أو 24 فولت تيار مستمر ضمن نافذة تشغيل من 19 فولت إلى 30 فولت تيار مستمر.

سؤال: ما هي خطوات استكشاف الأخطاء التي يجب اتخاذها إذا فشل مصباح LED للقناة في الإضاءة عند تفعيله؟

جواب: تحقق من مصهر 2 أمبير الداخلي المقابل، وتأكد من أن موصل HE-10 مثبت بالكامل، وتأكد من أن جهد الدخل الميداني يلبي الحد الأدنى المطلوب.

سؤال: كيف يحسن موصل HE-10 وقت تجميع لوحة التحكم؟

جواب: إنه يستبدل العشرات من وصلات الأسلاك الفردية بكابل شريطي واحد مسبق التوصيل، مما يقلل بشكل كبير من أخطاء التوصيل وساعات العمل.

سؤال: هل من الممكن خلط قياسات الأسلاك الصلبة والمرنة في كتل التوصيل؟

جواب: بينما تقبل كتل التوصيل الأسلاك الصلبة (0.14 إلى 2.5 مم²) والمرنة (0.09 إلى 1.5 مم²)، تأكد من استخدام حلقات التوصيل (Ferrules) بشكل صحيح على الأسلاك المجدولة لمنع حدوث توصيلات غير محكمة تحت تأثير اهتزاز الآلات.

دليل الشراء للخبراء

• تأكد من أن بنية مخرجات PLC الخاصة بك تستخدم تخطيط موصل HE-10 قياسي قبل شراء موديل القاعدة الفرعية هذا.
• تحقق من أن إجمالي سحب التيار عبر القنوات النشطة لا يتجاوز حد التغذية الأقصى البالغ 1.8 أمبير.
• تأكد من أن تصميم خزانتك يحتوي على مساحة كافية للعرض البالغ 206 مم والعمق البالغ 58 مم.
