ABE7H16R21 قاعدة فرعية للإدخال/الإخراج بـ 16 قناة من سلسلة ABE7 من شنايدر إلكتريك

ABE7H16R21 Schneider Electric ABE7 Series 16-Channel I/O Sub-Base ABE7H16R21

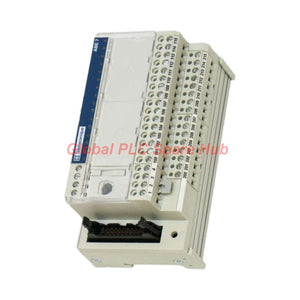

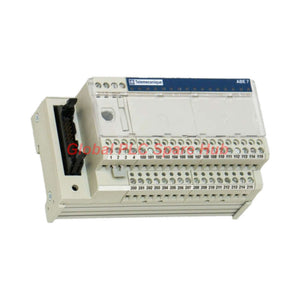

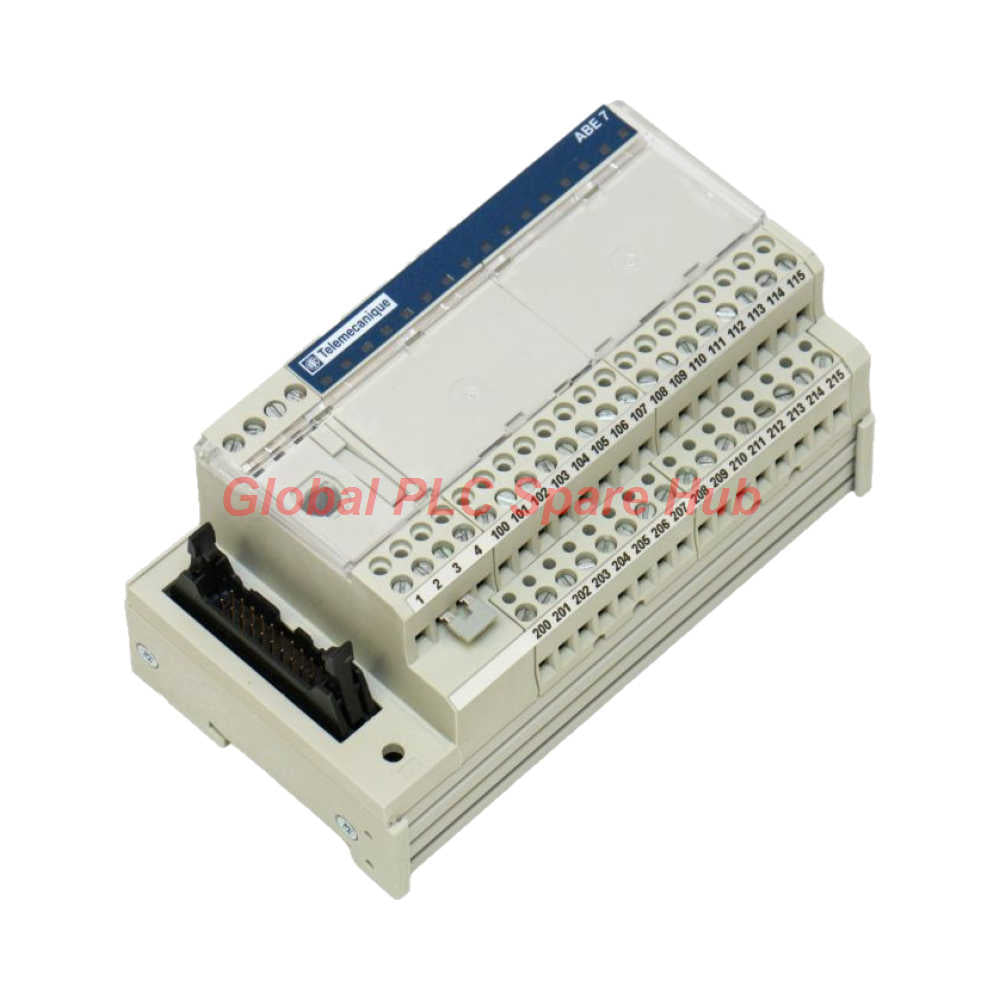

رؤية Global PLC Spare HUB: عند نقل إشارات التحكم من بطاقات إخراج PLC القياسية إلى مشغلات الموقع، يمنع التنسيق الصحيح لتصنيف المصهرات حدوث دوائر قصر كارثية على مستوى اللوحة أثناء أخطاء التوصيل. تعمل **قاعدة توصيل الإدخال/الإخراج الرقمية السلبية (Passive discrete I/O connection sub-base)** من **Schneider Electric** طراز **ABE7H16R21** على تبسيط بنيات التحكم متعددة الأسلاك. وبانتمائها إلى سلسلة **ABE7** النمطية، تعمل واجهة الطرفية **ABE7H16R21** هذه على التخلص من فوضى التوصيل المباشر في الخزانة من خلال تجميع 16 قناة منفصلة في تصميم كابل شريطي موحد من نوع HE-10.

المواصفات الفنية ومعايير التشغيل

مراجعة Global PLC Spare HUB: التحقق من إجمالي سحب التيار عبر جميع القنوات النشطة يضمن عدم تجاوز حد الإمداد الداخلي البالغ 1.8 أمبير مطلقاً أثناء حالات ذروة تشغيل المشغلات المتعددة.

• العلامة التجارية للمُصنّع: Schneider Electric
• رقم الطراز الأساسي: ABE7H16R21
• سلسلة المنتج ونوعه: سلسلة **ABE7** / قاعدة توصيل إدخال/إخراج رقمية سلبية
• سعة القنوات: 16 قناة رقمية مستقلة مع طرفين مخصصين لكل قناة
• توافق الإشارة: خطوط توزيع قطبية رقمية 0 فولت أو 24 فولت تيار مستمر
• تصنيفات الجهد والتيار: جهد الإمداد المقنن من 19 إلى 30 فولت تيار مستمر (متوافق مع معيار IEC 61131-2)؛ أقصى تيار إمداد كلي 1.8 أمبير؛ تصنيف تيار القناة الفردية 0.5 أمبير
• واجهة موصل التحكم: موصل كابل شريطي مسطح قياسي HE-10 بـ 20 سنًا
• حماية الدائرة: حماية بمصهر داخلي 2 أمبير مع مؤشر LED لحالة مستقل لكل قناة
• الحدود الحرارية والبيئية: نطاق درجة حرارة التشغيل من -5 إلى 60 درجة مئوية؛ تصنيف حماية الغلاف IP2X
• مقاييس التوصيل المادي: الأبعاد (ارتفاع × عرض × عمق) 77 × 206 × 58 مم؛ الوزن 0.64 كجم؛ المقطع العرضي للسلك الصلب 0.14 إلى 2.5 مم²؛ المقطع العرضي للسلك المرن 0.09 إلى 1.5 مم²

دليل التركيب والتركيب الميكانيكي

قم بتركيب **قاعدة التوصيل** **ABE7H16R21** بإحكام على سكة DIN قياسية مقاس 35 مم أو ثبتها مباشرة على اللوحة الخلفية باستخدام حوامل لولبية. قم بتعرية أسلاك الموقع وفقاً لمواصفات المقطع العرضي الموصى بها وقم بإنهاء توصيلها في كتل المشبك اللولبي. قم بتوصيل الكابل الشريطي HE-10 ذي الـ 20 سنًا من وحدة إخراج PLC الخاصة بك بإحكام في الموصل المدمج حتى تتعشق مزاليج القفل بالكامل. تأكد من عزل الطاقة الرئيسية قبل تعديل أي توصيلات أسلاك من جانب الموقع.

تشخيص النظام واستكشاف الأخطاء وإصلاحها التشغيلية

تتميز **ABE7H16R21** بمصابيح LED فردية لحالة القناة تضيء للتحقق من استمرارية الإشارة النشطة عبر كل خط رقمي. إذا فشل مصباح LED الخاص بقناة معينة في الإضاءة أثناء حالات الإخراج العالي، فافحص مصهر القناة المقابل بحثاً عن حالة دائرة مفتوحة ناتجة عن قصر خارجي في الموقع. استخدم مقياساً رقمياً متعدد الأغراض عبر نقاط الطرفية الفردية للتأكد من أن جهد التيار المستمر الوارد يظل مستقراً ضمن نافذة 19 فولت إلى 30 فولت.

المعدات المستهدفة وبيئات التطبيق

• لوحات تحكم PLC: وحدة واجهة تربط بطاقات التحكم عالية الكثافة بأشرطة الطرفية
• أنظمة النقل الآلي: توزيع مركزي للإشارات للعيون الضوئية وصمامات الملف اللولبي الهوائية
• تكامل الخلايا الروبوتية: تجميع نظيف لأسلاك التحكم في المستشعرات والمشغلات الرقمية
• أتمتة أدوات الآلات: خزانات تحكم CNC صناعية تتطلب توصيلات ميدانية سريعة وخالية من الأخطاء

الخدمات اللوجستية، والتنفيذ، وحماية الضمان

• سرعة الإرسال: تنفيذ الطلبات وشحنها في غضون 24 إلى 48 ساعة
• شبكة الناقل العالمية: تسليم آمن وسريع يُدار عبر FedEx وUPS وDHL
• ضمان الجودة: مدعومة بالكامل بضمان استبدال صناعي شامل لمدة 12 شهراً

أسئلة مهنية متكررة

س: ما الذي يتسبب في بقاء مصباح LED لحالة القناة في Schneider Electric ABE7H16R21 مطفأً حتى عندما يكون أمر إخراج PLC نشطاً؟
ج: يشير هذا عادةً إما إلى احتراق مصهر القناة الداخلي بسبب حالة زيادة التيار أو فقدان جهد إمداد 24 فولت لطرفيات توزيع قاعدة التوصيل.

س: هل يمكنني استخدام أسلاك مرنة متعددة الخيوط بدون حلقات نهايات (ferrules) في كتل الطرفية لقاعدة التوصيل ABE7 هذه؟
ج: بينما يتم دعم الأسلاك المرنة التي تتراوح بين 0.09 و1.5 مم²، يوصى بشدة باستخدام حلقات نهايات مجعدة لمنع خيوط الأسلاك الشاردة من التسبب في دوائر قصر متقطعة.

س: كيف يؤثر الحد الأقصى لتيار الإمداد البالغ 1.8 أمبير على التنشيط المتزامن لجميع القنوات الـ 16؟
ج: إذا تم تنشيط جميع القنوات الـ 16 في وقت واحد، يجب ألا يتجاوز التيار لكل قناة حوالي 0.11 أمبير لتجنب تعثر حد الإمداد الرئيسي البالغ 1.8 أمبير، على الرغم من أن القنوات الفردية مصنفة بحد أقصى 0.5 أمبير.

س: هل من الممكن استبدال المصهرات الداخلية في ABE7H16R21 دون فك الوحدة بأكملها من سكة DIN؟
ج: نعم، يوفر تصميم الدائرة النمطي حاملات مصهرات يسهل الوصول إليها ومصممة لعمليات الاستبدال السريعة للصيانة دون الحاجة إلى إعادة توصيل اللوحة بالكامل أو إزالة السكة.

س: ما هي العوامل الهندسية التي يجب أن توجه قراري الشرائي عند الاختيار بين قواعد التوصيل النشطة والسلبية مثل ABE7H16R21؟
ج: اختر قاعدة التوصيل السلبية هذه عندما توفر بطاقة إخراج PLC الخاصة بك حماية كافية للمصدر/المصب (sourcing/sinking) وتحتاج ببساطة إلى الانتقال من الكابلات الشريطية عالية الكثافة إلى أطراف توصيل لولبية ميدانية للخدمة الشاقة.
