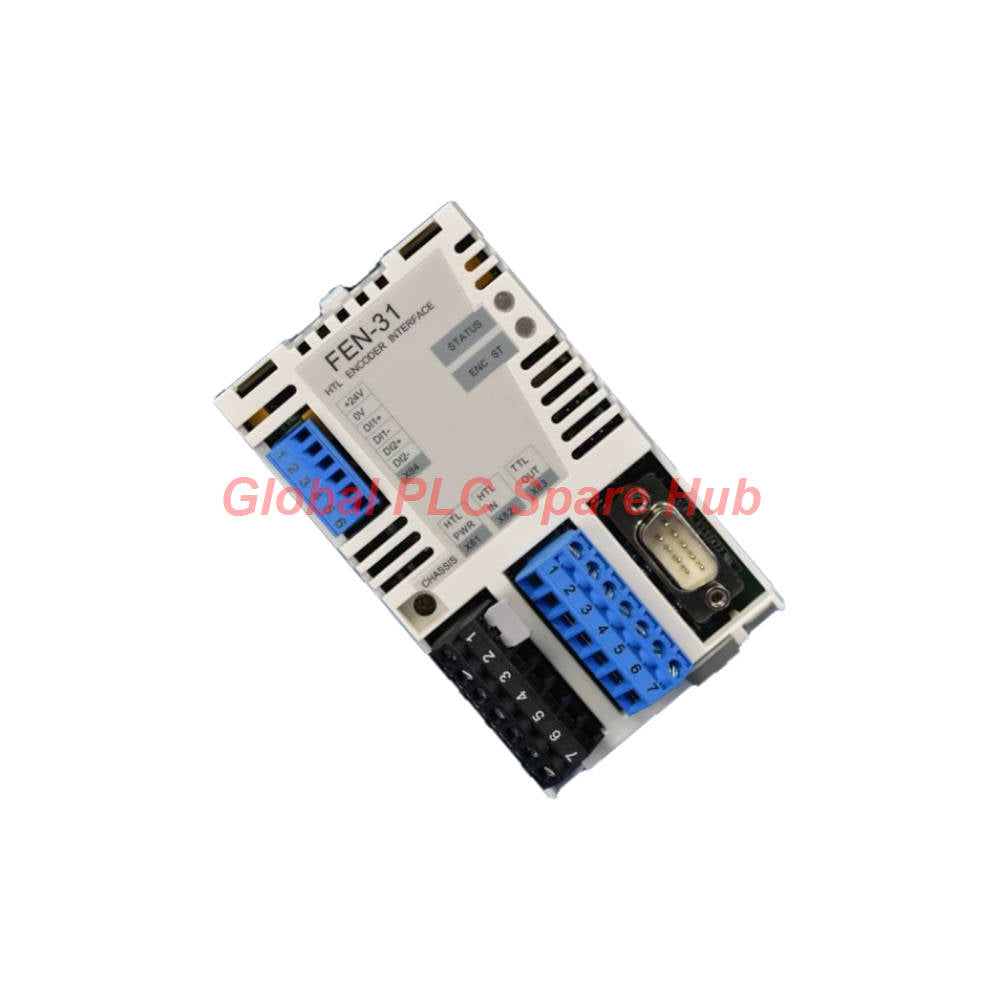

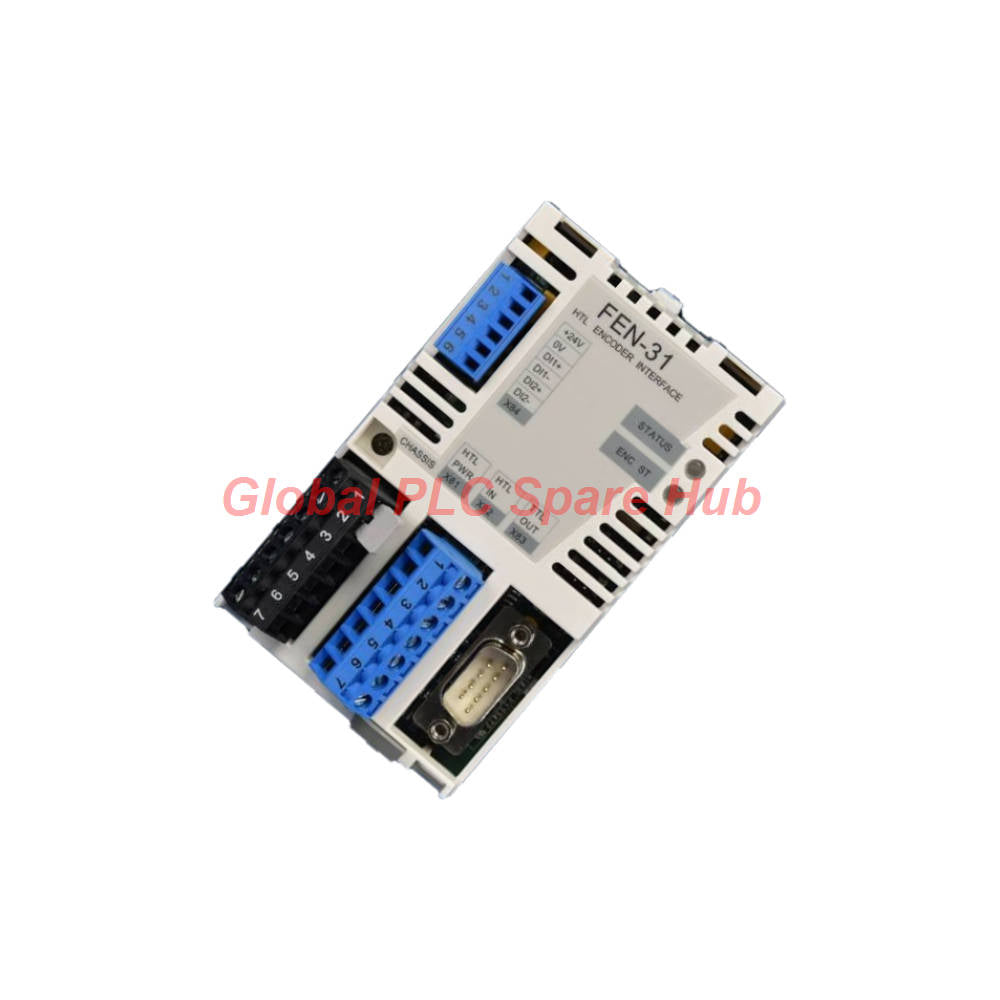

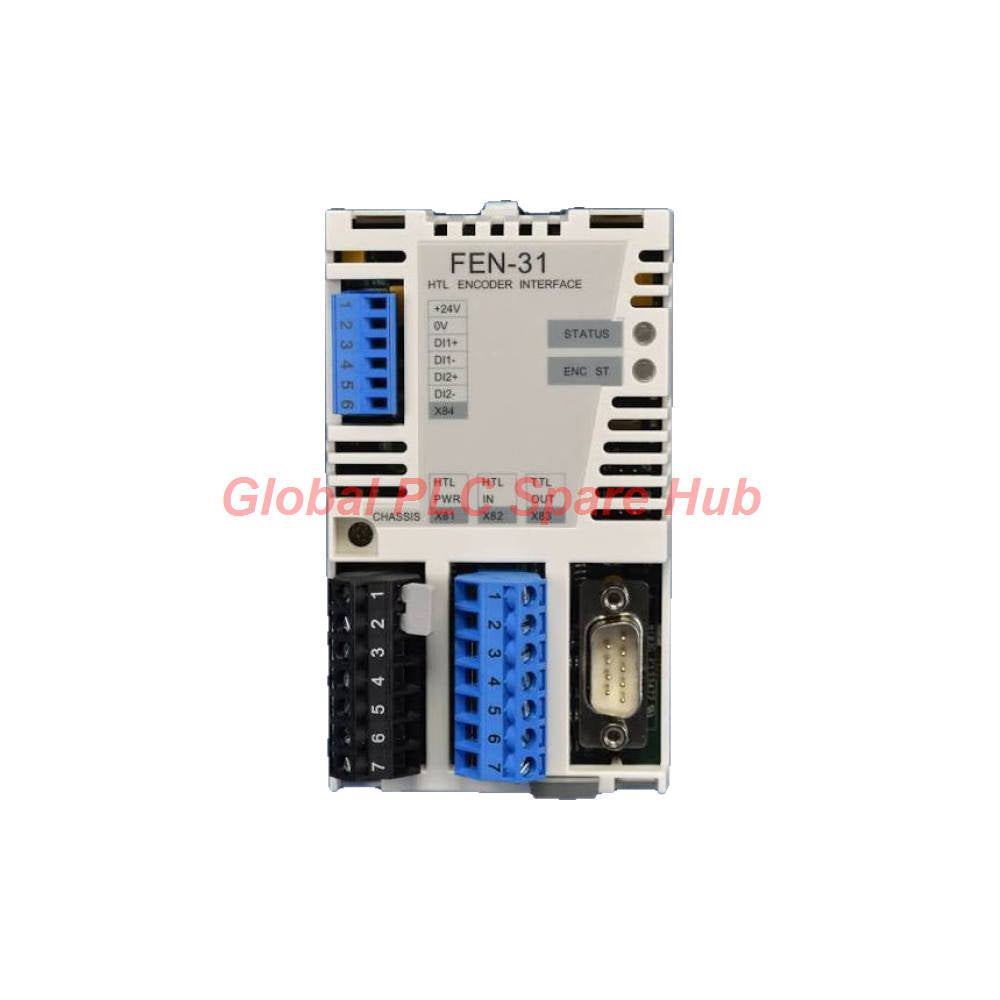

وحدة واجهة المشفر ABB FEN-31 مع محاكاة TTL
Manufacturer: ABB
Product No.: FEN-31
Condition： متوفر بالمخزون
Product Type: وحدة واجهة المُشفّر
Product Origin: SE
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على المنتج
تقوم واجهة مشفر (إنكودر) HTL من نوع ABB FEN-31 بتوصيل مشفرات HTL التزايدية بأنظمة التحكم في المحركات (الدرايف) المتوافقة من ABB. وهي تعالج إشارات المشفر لتوفير تغذية راجعة للسرعة والموضع. كما توفر الوحدة محاكاة لمشفر TTL التزايدي من خلال مخرجها المخصص.
يدعم FEN-31 إشارات مشفر HTL التفاضلية وأحادية الطرف. ويستقبل القنوات A وB وZ بترددات تصل إلى 300 كيلوهرتز. ويدعم مخرج محاكاة TTL الخاص بها ترددات تصل إلى 500 كيلوهرتز، مع إمكانية ضبط عدد النبضات من 1 إلى 65,535 نبضة لكل دورة.
توفر الوحدة أيضاً مداخل رقمية لغرض تثبيت الموضع (Position latching). كما يعمل العزل الكهربائي على فصل مخرج TTL عن مدخل HTL ولوحة التحكم. تدعم هذه الوظائف تطبيقات التغذية الراجعة للحركة، وتحويل إشارات المشفر، وتطبيقات مرجع الموضع.
المواصفات الفنية
| المعامل | المواصفة |
|---|---|
| العلامة التجارية | ABB |
| الموديل | FEN-31 |
| نوع المنتج | وحدة واجهة مشفر HTL |
| الوظيفة الأساسية | تغذية راجعة لمشفر HTL ومحاكاة مشفر TTL |
| قنوات دخل HTL | A، B، و Z |
| تردد دخل HTL | حتى 300 كيلوهرتز |
| مستويات إشارة HTL | المنطق 0: أقل من 3.5 فولت؛ المنطق 1: أعلى من 7.5 فولت |
| تغذية مشفر HTL | +15 فولت تيار مستمر ±20% أو +24 فولت تيار مستمر ±20%، بحد أقصى 200 مللي أمبير لكل منهما |
| تغذية مشفر خارجية | 10–24 فولت تيار مستمر |
| مشفرات HTL المدعومة | تفاضلية (Push-pull)، أحادية الطرف (Push-pull)، مجمع مفتوح، وباعث مفتوح |
| كابل المشفر التفاضلي | حتى 300 متر |
| كابل أحادي الطرف (Push-pull) | حتى 200 متر |
| كابل المجمع/الباعث المفتوح | حتى 100 متر |
| نطاق السرعة | -32,768 إلى +32,767 دورة في الدقيقة |
| دقة السرعة | 0.04 دورة في الدقيقة، دقة 24 بت |
| دقة الموضع | 16 مليون نبضة لكل دورة، دقة 24 بت |
| دقة الموضع (القياس) | أربعة أضعاف عدد نبضات المشفر لكل دورة |
| مخرج محاكاة TTL | محاكاة مشفر تزايدي، 1–65,535 نبضة لكل دورة، مع علامة مرجعية |
| واجهة مخرج TTL | إشارات تفاضلية RS-422/485 |
| تردد مخرج TTL | حتى 500 كيلوهرتز |
| طول كابل مخرج TTL | حتى 100 متر |
| مداخل تثبيت الموضع (Latch) | 24 فولت تيار مستمر ±15%، محمية ضد القصر الكهربائي |
| مستويات إشارة التثبيت | المنطق 0: أقل من 5 فولت؛ المنطق 1: أعلى من 15 فولت |
| أقصى استهلاك للطاقة | 350 مللي أمبير عند 24 فولت تيار مستمر |
| طاقة المشفر والملحقات | يجب ألا يتجاوز الاستهلاك المجمّع 5 وات |
| تصنيف الحماية | IP20 |
| بيئة التشغيل | يجب الالتزام بالظروف المحيطة المحددة في دليل أجهزة الدرايف المعني |
| العزل | عزل مدخل HTL مع المداخل الرقمية؛ عزل مخرج TTL عن مدخل HTL ولوحة التحكم |
ملاحظة حول المواصفات: بيانات الشركة المصنعة المقدمة لا تحدد الحساسية المستقلة أو الخطية أو حدود درجة الحرارة. يرجى تأكيد هذه المتطلبات مقابل وثائق ABB ذات الصلة.
الميزات الأساسية والمزايا الهندسية
- توافق واسع مع HTL: يدعم أربعة تكوينات شائعة لمخارج مشفرات HTL.
- اكتساب الإشارات عالي السرعة: يكتشف إشارات HTL بترددات تصل إلى 300 كيلوهرتز.
- محاكاة مشفر TTL: يولد إشارات خرج تزايدية بتردد يصل إلى 500 كيلوهرتز.
- خرج نبضات قابل للضبط: يدعم من 1 إلى 65,535 نبضة لكل دورة مع علامة مرجعية.
- تغذية راجعة عالية الدقة: توفر دقة معالجة 24 بت للسرعة والموضع.
- دعم الكابلات الممتدة: يدعم كابلات مشفر HTL التفاضلية لمسافات تصل إلى 300 متر تحت ظروف مناسبة.
- تثبيت الموضع (Position Latching): يقبل إشارات رقمية بجهد 24 فولت لتطبيقات التقاط الموضع.
- مؤشرات تشخيصية: تساعد مصابيح LED المنفصلة المهندسين في تحديد حالة الوحدة والمشفر.
- العزل الكهربائي: يفصل واجهات الإشارة الرئيسية لدعم تكامل النظام.
التطبيقات الصناعية النموذجية
- التغذية الراجعة للسرعة: توفر تغذية راجعة للمشفر لتطبيقات التحكم في الدرايف المتوافقة.
- مراقبة الموضع: تدعم تتبع الموضع التزايدي ومعالجة العلامة المرجعية.
- تحويل إشارة المشفر: تحاكي إشارات TTL التزايدية من الواجهة الموجودة بجهة الدرايف.
- أنظمة النقل (Conveyor Systems): تدعم مزامنة السرعة وتتبع الموضع في معدات مناولة المواد.
- آلات اللف والفك: تدعم التغذية الراجعة الدورانية في تكوينات الدرايف المتوافقة.
- الآلات الصناعية: تدعم وظائف السرعة والموضع القائمة على المشفر حيثما يسمح تكوين الدرايف بذلك.
دليل التركيب
- التحقق من التوافق: تأكد من موديل الدرايف، ووحدة التحكم، والبرمجيات الثابتة (Firmware)، وتكوين FEN-31 المدعوم.
- فصل الطاقة: اتبع إجراءات إيقاف التشغيل والسلامة الكهربائية الخاصة بالشركة المصنعة للدرايف.
- فحص الوحدة: تحقق من الموصلات، والأطراف، وهيكل الوحدة قبل التركيب.
- توصيل المشفر: قم بتوصيل القنوات A وB وZ وفقاً لمخطط التوصيل المعتمد.
- فحص التغذية: تأكد من متطلبات الجهد والتيار للمشفر قبل توصيل الطاقة.
- تأمين التوصيلات: استخدم أحجام الأسلاك الصحيحة وعزوم ربط الأطراف المناسبة.
- التحقق من مسار الكابلات: أبقِ كابلات المشفر بعيدة عن موصلات الطاقة عالية الضجيج حيثما أمكن.
- إعادة الطاقة: قم بتهيئة الوحدة وافحص مصابيح LED التشخيصية.
تفاصيل الموصلات والتوصيلات:
- مقبس 20 سنًا.
- قابسَان قابلان للفصل بـ 7 سنون: أقصى مقطع سلك 2.5 مم²، عزم الربط 0.5 نيوتن·متر.
- موصل D-Sub بـ 9 سنون.
- قابس واحد قابل للفصل بـ 6 سنون: أقصى مقطع سلك 1.5 مم²، عزم الربط 0.3 نيوتن·متر.
اتبع دائماً توزيعات الموصلات في دليل أجهزة ABB ذي الصلة. لا تعتمد على شكل الموصل وحده لتحديد وظائف الإشارة.
التشغيل والصيانة
- تحقق من جهد تغذية المشفر قبل تمكين الدرايف.
- افحص توصيلات إشارة A وB وZ وتسلسل القنوات.
- تأكد من عدد النبضات المكوّن وسلوك العلامة المرجعية.
- قارن السرعة المعروضة بقياس مستقل أثناء الاختبار المنضبط.
- افحص درع الكابل (Shielding)، والتأريض، وأمان الموصلات في حال أصبحت التغذية الراجعة غير مستقرة.
- سجّل حالة LED وأكواد خطأ الدرايف قبل إعادة ضبط خطأ المشفر.
- كرر الفحوصات الوظيفية بعد استبدال الوحدة أو المشفر.
بالنسبة للإشارات عالية التردد، تحقق من نوع خرج المشفر وطول الكابل معاً. الكابلات الطويلة والإشارات أحادية الطرف يمكن أن تقلل من موثوقية نقل الإشارة عند الترددات العالية.
مصابيح LED التشخيصية واستكشاف الأخطاء
| المؤشر | اللون | المعنى | الإجراء الموصى به |
|---|---|---|---|
| STATUS | أخضر | حالة الوحدة سليمة | تابع الفحوصات الوظيفية. |
| STATUS | برتقالي | الوحدة غير مهيأة أو فشل الاتصال مع وحدة التحكم | تحقق من التهيئة، واتصال وحدة التحكم، وتكوين الدرايف. |
| STATUS | أحمر | غير مستخدم وفقاً للمواصفات المقدمة | ارجع إلى وثائق ABB ذات الصلة إذا ظهر هذا المؤشر. |
| ENC ST | أخضر | حالة المشفر سليمة | تحقق من التغذية الراجعة الفعلية للسرعة والموضع. |
| ENC ST | برتقالي | تم اكتشاف خطأ في المشفر | تحقق من طاقة المشفر، والتوصيلات، ومستويات الإشارة، وسلامة القنوات. |
ملاحظة هامة لأنظمة ACS880: يتم تحديث مؤشر LED الخاص بـ ENC ST بعد إعادة ضبط خطأ المشفر. افحص الـ LED مرة أخرى بعد إكمال إجراء إعادة الضبط.
ملاحظات التوافق والاختيار
- توافق الدرايف: تأكد من عائلة درايف ABB ودعم وحدة التحكم قبل الطلب.
- نوع المشفر: طابق مدخل الوحدة مع إشارات HTL التفاضلية، أو أحادية الطرف، أو المجمع المفتوح، أو الباعث المفتوح.
- متطلبات الجهد: تحقق من جهد تغذية المشفر واحتياجات التيار مقابل التغذية المتاحة.
- طول الكابل: استخدم الحد الأقصى المدعوم لنوع خرج المشفر المختار.
- تردد الإشارة: تأكد من بقاء تردد المشفر ضمن حدود دخل الوحدة.
- خرج TTL: تأكد من أن الجهاز المستقبل يقبل واجهة الخرج المحاكى وتردد النبضات.
- وثائق الدرايف: تحقق من متطلبات الأجهزة والبرمجيات والتكوين باستخدام دليل ABB ذي الصلة.
