وحدة اتصالات DeviceNet من ABB طراز FDNA-01 | واجهة المحرك

نظرة عامة على المنتج

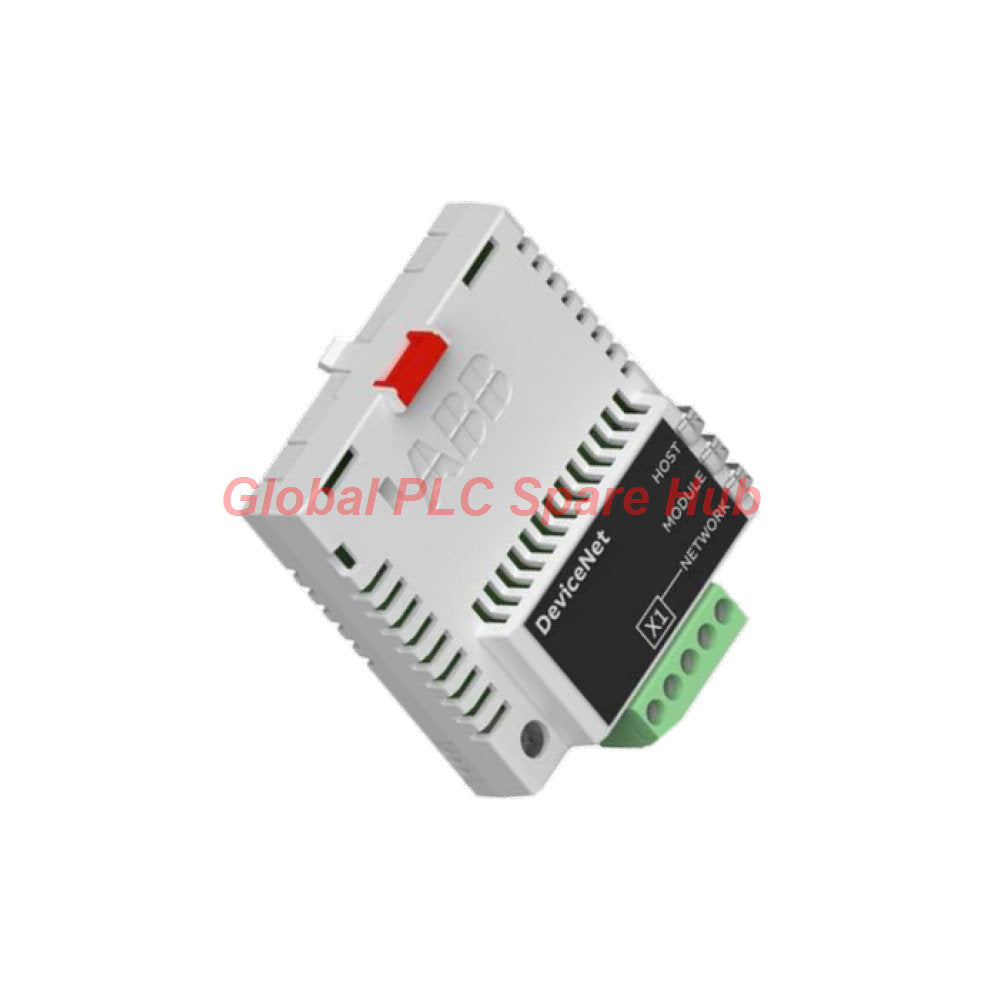

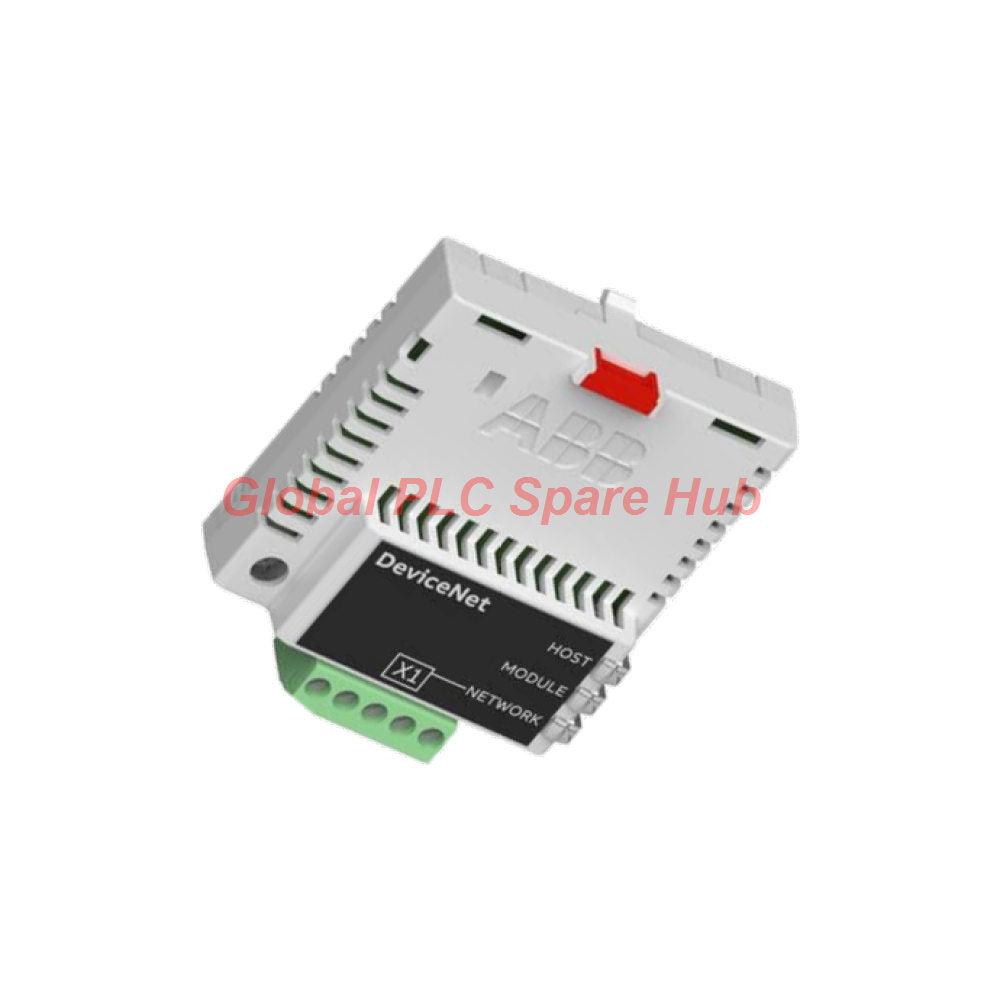

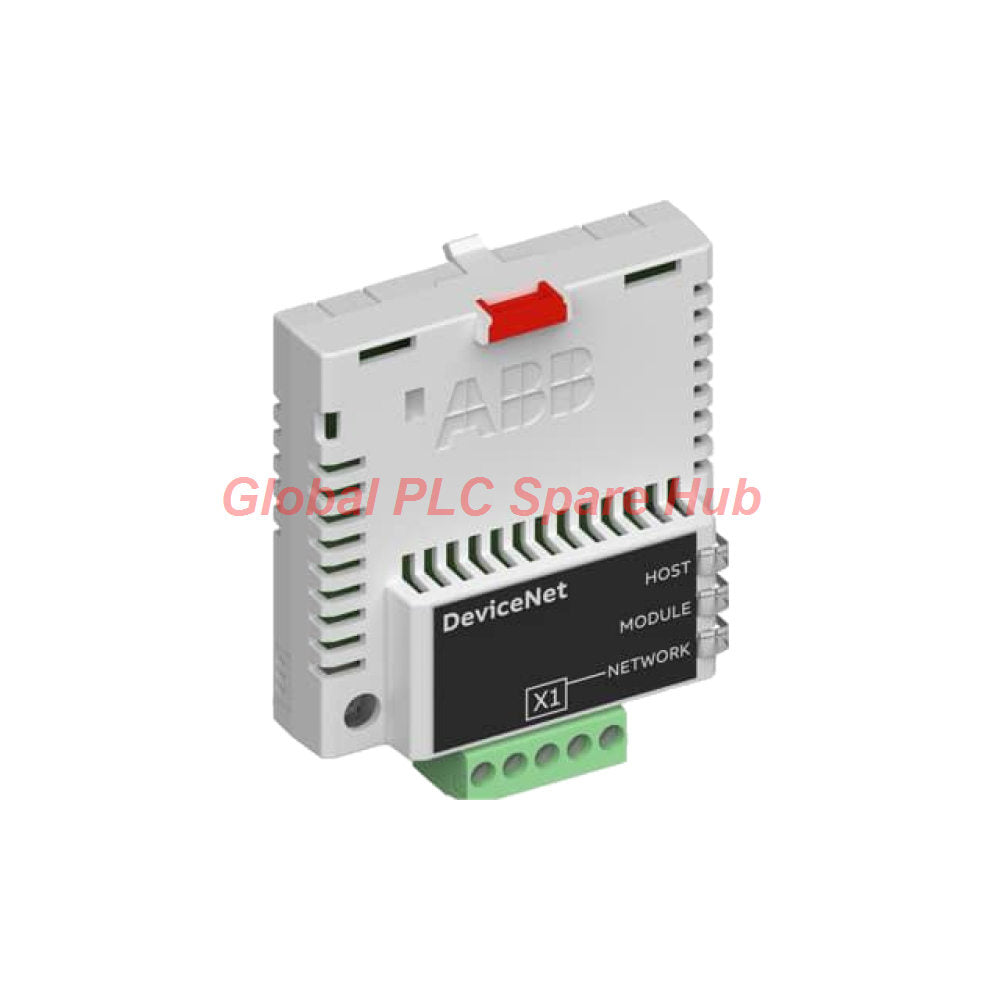

يعمل محول DeviceNet من ABB FDNA-01 على توصيل محركات ترددات ABB المتوافقة بشبكات DeviceNet الصناعية، مما يتيح اتصاله بوحدات التحكم المنطقي المبرمج (PLC)، وأجهزة مسح DeviceNet، وأنظمة الأتمتة ذات المستوى الأعلى.

تم تصنيع هذا المحول من قبل شركة ABB، ويدعم التحكم في المحرك عبر الشبكة، والوصول إلى المعاملات، ومراقبة الحالة. ويتميز بتصميمه المدمج الذي يلائم فتحة خيار الاتصال المخصصة في المحركات المتوافقة.

• العلامة التجارية: ABB
• الموديل: FDNA-01
• معرف المنتج: 68469341
• نوع المنتج: وحدة مهايئ DeviceNet
• بروتوكول الاتصال: DeviceNet
• الوظيفة الأساسية: اتصال ناقل المجال (Fieldbus) بين المحرك وPLC
• التركيب: فتحة خيار محرك ABB المتوافق
• طوبولوجيا الشبكة: التوصيل المتعدد (Multi-drop)

المواصفات الفنية

المعامل	المواصفات
الشركة المصنعة	ABB
الموديل	FDNA-01
معرف المنتج	68469341
بروتوكول الاتصال	DeviceNet
الاتصال التسلسلي	غير متزامن، نصف مزدوج (Half duplex)
معدلات البيانات المدعومة	125، 250، أو 500 كيلوبت/ثانية
جهد دخل الشبكة	+24 فولت تيار مستمر اسمي؛ +11 فولت إلى +30 فولت تيار مستمر
جهد دخل المحرك	+3.3 فولت تيار مستمر، ±5%
تيار دخل المحرك	180 مللي أمبير نموذجي؛ 300 مللي أمبير كحد أقصى
تيار دخل الشبكة	20 مللي أمبير نموذجي؛ 50 مللي أمبير كحد أقصى عند +24 فولت تيار مستمر
عزل الناقل	معزول وظيفياً عن المحرك
طوبولوجيا الشبكة	التوصيل المتعدد (Multi-drop)
أقصى طول للناقل	يصل إلى 1200 متر، رهناً بمعدل بيانات الشبكة وظروف التركيب
الإنهاء (Termination)	121 أوم، تفاوت 1%، غشاء معدني، 1/4 واط
واجهة المحرك	موصل بـ 20 سنًا
موصل الشبكة	طرف توصيل لولبي خماسي الأقطاب قابل للإزالة
أقصى مقطع عرضي لموصل الطرف	2.5 مم²
درجة الحماية	IP20
حماية لوحة الدوائر المطبوعة	لوحة دوائر مطبوعة مغطاة بطبقة حماية (Conformal-coated)
مؤشرات التشخيص	ثلاثة مصابيح LED ثنائية اللون: المضيف (HOST)، الوحدة (MODULE)، الشبكة (NETWORK)
مرجع التوافق الكهرومغناطيسي (EMC)	EN 61800-3:2004، كما هو محدد في بيانات المنتج المرفقة
نطاق القياس	غير قابل للتطبيق؛ هذه الوحدة توفر اتصالاً وليس قياساً فيزيائياً
استجابة التردد	غير محددة كمعامل قياس تناظري
حساسية القياس	غير قابلة للتطبيق على مهايئ الاتصال هذا
الخطية والدقة	غير قابلة للتطبيق على مهايئ الاتصال هذا
درجة حرارة التشغيل	اتبع دليل المحرك المطبق؛ يتطلب نطاق الوحدة المنفصل التحقق
الظروف البيئية	استخدم الظروف المحيطة المحددة في وثائق المحرك المتوافق
المناعة الكهرومغناطيسية	مصممة لبيئة المحرك الصناعي المحددة؛ تحقق من متطلبات التركيب مقابل وثائق ABB

وظائف الاتصال والمزايا الأساسية

• تكامل PLC: توصيل محركات ABB المتوافقة بأنظمة التحكم القائمة على DeviceNet.
• تبادل أوامر المحرك: نقل أوامر التحكم المدعومة وقيم المراجع عبر ناقل المجال المكون.
• ملاحظات التشغيل: استرجاع معلومات حالة المحرك المدعومة وبيانات المعاملات.
• تشخيص الشبكة: استخدام مصابيح LED الثلاثة المدمجة لتحديد ظروف الاتصال وحالة الوحدة.
• تصميم مرن للشبكة: الاختيار من بين ثلاثة معدلات بيانات مدعومة وفقاً لمتطلبات الشبكة.
• التركيب الصناعي: تركيب المهايئ داخل فتحة خيار المحرك المخصصة.
• الفصل الكهربائي: يعمل العزل الوظيفي على فصل واجهة الناقل عن واجهة المحرك.

تعتمد وظائف التحكم الفعلية على البرامج الثابتة (firmware) للمحرك، وتكوين المهايئ، وقدرات جهاز المسح، وملف تعريف الاتصال المحدد.

المحركات المتوافقة ومتطلبات الشبكة

يدعم ABB FDNA-01 عائلات محددة من محركات ABB. يرجى التحقق من موديل المحرك الدقيق، ومراجعة الأجهزة، ومتطلبات فتحة الخيار قبل الطلب.

عنصر التوافق	التوجيهات
عائلات محركات ABB	ACS355, ACS380, ACS480, ACS580, ACH580, ACQ580, ACS880, وDCS880؛ أكد الموديل الدقيق والتكوين المدعوم
PLC أو جهاز المسح	استخدم جهاز مسح DeviceNet متوافق مع دعم اتصال التابع (Slave) المطلوب
اتصال جهاز المسح	تأكد من دعم اتصال "الاستطلاع-الاستجابة" (Poll-Response) وسلوك التابع من المجموعة 2 فقط (Group 2 Only)
ورقة البيانات الإلكترونية (EDS)	استخدم ملف FDNA-01 EDS الصحيح لتكوين جهاز المسح
كابل الشبكة	استخدم كابل DeviceNet سميك أو رفيع مناسب
إنهاء الشبكة	قم بتركيب مقاومات 121 أوم مناسبة عند طرفي الخط الرئيسي
البرامج الثابتة للمحرك	تحقق من التوافق وتوفر معاملات ناقل المجال في دليل المحرك ذي الصلة

قد يختلف التوافق حسب جيل المحرك والبرامج الثابتة. اتصل بنا مع تزويدنا بموديل المحرك الكامل وتفاصيل وحدة التحكم للتحقق من التكوين.

دليل التركيب

1. التحقق من المعدات: تأكد من موديل المهايئ، وتوافق المحرك، وفتحة الخيار، ومتطلبات الشبكة.
2. عزل الطاقة: افصل مصدر طاقة المحرك واتبع جميع إجراءات السلامة الكهربائية المعمول بها.
3. تركيب المهايئ: أدخل الوحدة في فتحة الخيار المخصصة وفقاً لدليل أجهزة المحرك.
4. تثبيت الوحدة: قم بتعشيق آلية التثبيت وربط برغي التثبيت بعزم الدوران المحدد.
5. توصيل الشبكة: قم بتوصيل الطرف خماسي الأقطاب وفقاً لدليل تركيب الوحدة.
6. فحص الإنهاء: ركب مقاومات 121 أوم، 1%، 1/4 واط عند طرفي خط DeviceNet الرئيسي.
7. فحص الأسلاك: تحقق من توصيلات CAN_H وCAN_L والدرع (shield) ومصدر طاقة الشبكة والأرضي.
8. تكوين جهاز المسح: حمل ملف EDS الصحيح وقم بتعيين عنوان عقدة (Node) فريد لـ DeviceNet.
9. تكوين المحرك: قم بتمكين مهايئ ناقل المجال واختر مصادر الأوامر والمراجع المطلوبة.
10. التحقق من الإعداد: قم بتحديث معاملات المهايئ ذات الصلة وتأكد من مؤشرات LED العادية.

اتبع أحدث دليل تركيب من ABB لمعرفة التوزيع الدقيق للأطراف، وعزم دوران البرغي، وإعدادات معاملات المحرك. لا تقم أبداً بتركيب أو إزالة الوحدة أثناء بقاء المحرك تحت الجهد الكهربائي.

التكليف والصيانة

يتطلب التكليف إجراء فحوصات عبر المحرك، والمهايئ، وأسلاك الشبكة، وجهاز مسح PLC. استخدم تسلسلاً منظماً لعزل مشكلات الاتصال بكفاءة.

• تأكد من عنوان عقدة DeviceNet الصحيح ومعدل البيانات.
• تحقق من جهد مصدر طاقة الشبكة في ظروف التشغيل.
• افحص كل من نهايات الخط الرئيسي وافحص توصيلات درع الكابل.
• تأكد من أن جهاز مسح PLC يتعرف على المهايئ وينشئ اتصال الإدخال/الإخراج (I/O) المطلوب.
• راجع معاملات ناقل مجال المحرك وقم بتحديث تغييرات التكوين عند الحاجة.
• سجل حالات مصابيح LED، ورموز خطأ جهاز المسح، ورسائل خطأ المحرك قبل إعادة ضبط الأعطال.
• افحص الأطراف والموصلات أثناء الصيانة الدورية.

توفر الوحدة مؤشرات تشخيصية بدلاً من نظام قياس مستقل. وهي لا تحل محل تحليل أعطال المحرك أو أدوات التشخيص على مستوى الشبكة.

تشخيص أعطال LED واستكشاف الأخطاء وإصلاحها

المؤشر	المؤشر النموذجي	الفحص الموصى به
HOST	الأخضر يشير إلى اتصال مضيف عادي	تحقق من واجهة المحرك وتكوين المهايئ في حالة فشل الاتصال
HOST	وميض أخضر يشير إلى إنشاء الاتصال	اسمح باكتمال بدء التشغيل وافحص واجهة المحرك إذا استمرت الحالة
HOST	وميض أحمر يشير إلى فقدان مؤقت لاتصال المضيف	تحقق من توصيل المحرك، والتكوين، واستقرار الطاقة
MODULE	الأخضر يشير إلى تشغيل عادي للوحدة	استمر في مراقبة الحالة العادية
MODULE	وميض أخضر قد يشير إلى تكوين غير مكتمل أو وضع الاستعداد	تحقق من المعاملات المطلوبة وحالة التكليف
MODULE	وميض أحمر يشير إلى خطأ قابل للاسترداد	راجع الدليل واتبع إجراء الاسترداد المحدد
MODULE	أحمر ثابت يشير إلى خطأ غير قابل للاسترداد	سجل الحالة واتبع إرشادات استكشاف الأخطاء وإصلاحها من ABB
NETWORK	مطفأ يشير إلى أن الجهاز غير متصل	تحقق من طاقة الشبكة، والأسلاك، وعنوان العقدة، وحالات تكرار العنوان
NETWORK	وميض أخضر يشير إلى حالة الاتصال بدون اتصالات ثابتة	تحقق من تخصيص جهاز المسح وتكوين الاتصال
NETWORK	أخضر ثابت يشير إلى إنشاء اتصالات الشبكة	تأكد من أن PLC يتبادل بيانات العملية المتوقعة
NETWORK	وميض أحمر يشير إلى انتهاء مهلة اتصال الإدخال/الإخراج	افحص حالة جهاز المسح، وسلامة الكابل، وتوقيت الاتصال
NETWORK	أحمر ثابت يشير إلى فشل في الاتصال	تحقق من عناوين العقد المتكررة، وحالات فصل الناقل (bus-off)، وأسلاك الشبكة

تعتمد تفسيرات LED على حالة التشغيل ومراجعة الدليل. استشر دليل ABB FDNA-01 المطبق قبل اتخاذ إجراء تصحيحي.

التطبيقات الصناعية النموذجية

• خطوط التصنيع: توصيل محركات ABB المتوافقة بسيور النقل ومعدات الإنتاج التي يتم التحكم فيها بواسطة PLC.
• مناولة المواد: تبادل مراجع السرعة وحالة التشغيل لأنظمة محرك-محرك متوافقة.
• أنظمة الضخ: دمج محركات ABB المدعومة في شبكات التحكم في العمليات المركزية.
• أنظمة التهوية: تبادل أوامر المحرك وملاحظات التشغيل في منشآت مناولة الهواء الصناعية.
• أتمتة العمليات: توفير اتصال ناقل مجال بين المحركات المدعومة وأنظمة التحكم القائمة على DeviceNet.
• تحديث الآلات: إضافة اتصال DeviceNet عندما تدعم بنية المحرك والتحكم الحالية هذا المهايئ.

تعتمد ملاءمة التطبيق على موديل المحرك، ومتطلبات التحكم، وبنية الشبكة، وتصميم سلامة الآلة.

رؤية Global PLC Spare HUB

نهجنا الذي يركز على الهندسة يبدأ ببنية الشبكة بدلاً من مطابقة رقم الجزء فقط. لا يزال المهايئ المتوافق يتطلب تكويناً صحيحاً لجهاز المسح، وعنونة العقدة، والإنهاء، ومعاملات المحرك.

مثال ميداني 1: جهاز المسح لا يستطيع إنشاء اتصال إدخال/إخراج

يقوم فريق التركيب بتركيب FDNA-01 على محرك ABB متوافق. يظهر مؤشر المضيف (HOST) اتصالاً عادياً، لكن جهاز مسح PLC لا ينشئ الاتصال المتوقع.

• تحقق مما إذا كان جهاز المسح يتعرف على تكوين EDS الصحيح.
• تحقق من عنوان العقدة وتأكد من عدم وجود جهاز آخر يستخدمه.
• أكد تخصيص جهاز المسح ونوع الاتصال المطلوب.
• تحقق من مؤشر الشبكة (NETWORK) قبل تغيير معاملات المحرك.

هذا التسلسل يفصل بين مشكلات واجهة المحرك ومشكلات تكوين الشبكة، كما يقلل من استبدال الوحدات غير الضروري.

مثال ميداني 2: اتصال شبكة متقطع

يفقد محرك سير النقل الاتصال بشكل دوري أثناء الإنتاج. تشير حالة الشبكة إلى انتهاء مهلة الاتصال.

• افحص إنهاء الخط الرئيسي وتوجيه الكابل.
• قم بقياس مصدر طاقة الشبكة عند المهايئ أثناء التشغيل.
• تحقق من موصلات الكابلات، واستمرارية الدرع، وممارسات التأريض.
• قارن معدل البيانات المحدد بطول الكابل وتصميم الشبكة.

يمكن أن تؤدي معالجة مشكلة الأسلاك أو الإنهاء إلى استعادة الاتصال دون استبدال المهايئ. تحقق من السبب الجذري من خلال القياسات وتشخيصات جهاز المسح.

ملاحظة هندسية: توضح هذه الأمثلة طرق استكشاف الأخطاء وإصلاحها. وهي لا تمثل تاريخ إصلاح تم التحقق منه لوحدة معينة.

التعبئة والشحن والضمان

العنصر	التفاصيل
المنتج المورد	مهايئ ABB FDNA-01 DeviceNet، خاضع لتكوين الطلب المؤكد
الملحقات	تأكد من موصل الناقل القابل للإزالة والملحقات الأخرى مع البائع قبل الشراء
الوثائق	قد يتم توفير وثائق المنتج المطبقة أو تقديمها إلكترونياً، رهناً بالتوافر
التعبئة	تعبئة واقية مناسبة لتكوين الشحنة المؤكد
وقت الإرسال	عادةً من 24 إلى 48 ساعة بعد تأكيد الطلب والمخزون
شركات الشحن	FedEx، أو UPS، أو DHL، رهناً بالوجهة وتوفر الخدمة
الضمان	ضمان البائع لمدة 12 شهراً، خاضع للشروط المكتوبة للبائع

تأكد من المخزون، ووقت الشحن، والملحقات المضمنة، وتغطية الضمان قبل تقديم الطلب. تعتمد أوقات التسليم على الوجهة، والتخليص الجمركي، وعمليات شركة الشحن.

الأسئلة الشائعة

س1: ماذا يفعل ABB FDNA-01؟

يقوم FDNA-01 بتوصيل محركات ABB المتوافقة بشبكات DeviceNet، ويدعم اتصال المحرك بأجهزة مسح PLC المتوافقة.

س2: هل FDNA-01 متوافق مع كل محركات ABB؟

لا. يعتمد التوافق على عائلة المحرك، وتكوين الأجهزة، وفتحة الخيار، والبرامج الثابتة. تحقق من موديل المحرك الكامل قبل الطلب.

س3: ما هي سرعات الشبكة التي يدعمها هذا المهايئ؟

يدعم 125، 250، و500 كيلوبت/ثانية. يجب أن يستخدم تكوين الشبكة معدل بيانات مدعوماً.

س4: هل يمكنني استخدام جهاز مسح PLC من جهة خارجية؟

نعم، بشرط أن يدعم جهاز المسح خدمات اتصال DeviceNet المطلوبة وسلوك اتصال التابع. تحقق من EDS الخاص بجهاز المسح ومتطلبات الاتصال.

س5: ماذا يعني عادةً وميض مؤشر LED للشبكة (NETWORK)؟

وميض مؤشر الشبكة الأخضر يشير عادةً إلى حالة الاتصال بدون اتصالات ثابتة. تحقق من تخصيص جهاز المسح وتكوين الاتصال.

س6: لماذا يكتشف جهاز المسح المهايئ ولكنه يفشل في تبادل بيانات الإدخال/الإخراج؟

تشمل الأسباب المحتملة إعدادات EDS غير صحيحة، أو اتصالات غير مخصصة، أو تكوينات بيانات غير متطابقة، أو أخطاء في معاملات المحرك. راجع تشخيصات جهاز المسح قبل استبدال الأجهزة.

س7: هل يقيس FDNA-01 درجة الحرارة أو الضغط أو الاهتزاز؟

لا. إنه مهايئ اتصال وليس وحدة قياس مخصصة. يمكنه نقل بيانات المحرك المدعومة عبر ناقل المجال المكون.

س8: هل يتضمن المحول إنهاء الشبكة؟

لا يوفر المحول إنهاء الناقل المطلوب. قم بتركيب مقاومات مناسبة بقيمة 121 أوم عند طرفي خط DeviceNet الرئيسي.

س9: ما الذي يجب علي التحقق منه قبل استبدال محول معطل؟

أولاً، تحقق من جهد الشبكة، وقطبية الكابل، وعنونة العقدة، والإنهاء، وتكوين الماسح الضوئي. قارن حالات مصابيح LED الثلاثة كلها مع الدليل المرفق.

س10: ما هي المعلومات التي تساعد في تأكيد التوافق قبل الشراء؟

يرجى توفير طراز محرك ABB الكامل، وإصدار البرنامج الثابت، وأجهزة الاتصال الحالية، وطراز ماسح PLC الضوئي، ومعدل بيانات الشبكة المطلوب.

س11: ما هي شروط الشحن والضمان؟

يتم الإرسال عادةً في غضون 24-48 ساعة بعد التأكد من المخزون وتأكيد الطلب. تعتمد خيارات FedEx وUPS وDHL على الوجهة. ضمان البائع المذكور هو 12 شهرًا، ويخضع للشروط المكتوبة.

س12: كيف يمكنني تقليل وقت التشغيل؟

قم بإعداد ملف EDS الصحيح، وعنوان العقدة، ومعدل البيانات، ومخطط الأسلاك، وقائمة معلمات المحرك قبل التثبيت. سجل حالات مصابيح LED أثناء بدء التشغيل لتبسيط عزل الأعطال.

إرشادات الطلب

قبل طلب عرض سعر، تأكد من طراز المحول المطلوب وتكوين المحرك المستهدف.

• الطراز المطلوب: ABB FDNA-01
• معرف المنتج: 68469341
• تفاصيل المحرك: رقم الطراز الكامل وإصدار البرنامج الثابت
• نظام التحكم: الشركة المصنعة لـ PLC وطراز ماسح DeviceNet الضوئي
• تفاصيل الشبكة: معدل البيانات، ونوع الكابل، والطوبولوجيا الحالية
• التفاصيل التجارية: الكمية، وبلد الوجهة، وتاريخ التسليم المطلوب

تواصل مع Global PLC Spare HUB للحصول على الأسعار، ومدى التوفر، والتحقق من التوافق، وخيارات الشحن. يمكن لفريقنا المساعدة في مراجعة تفاصيل التطبيق قبل تقديم طلبك.
