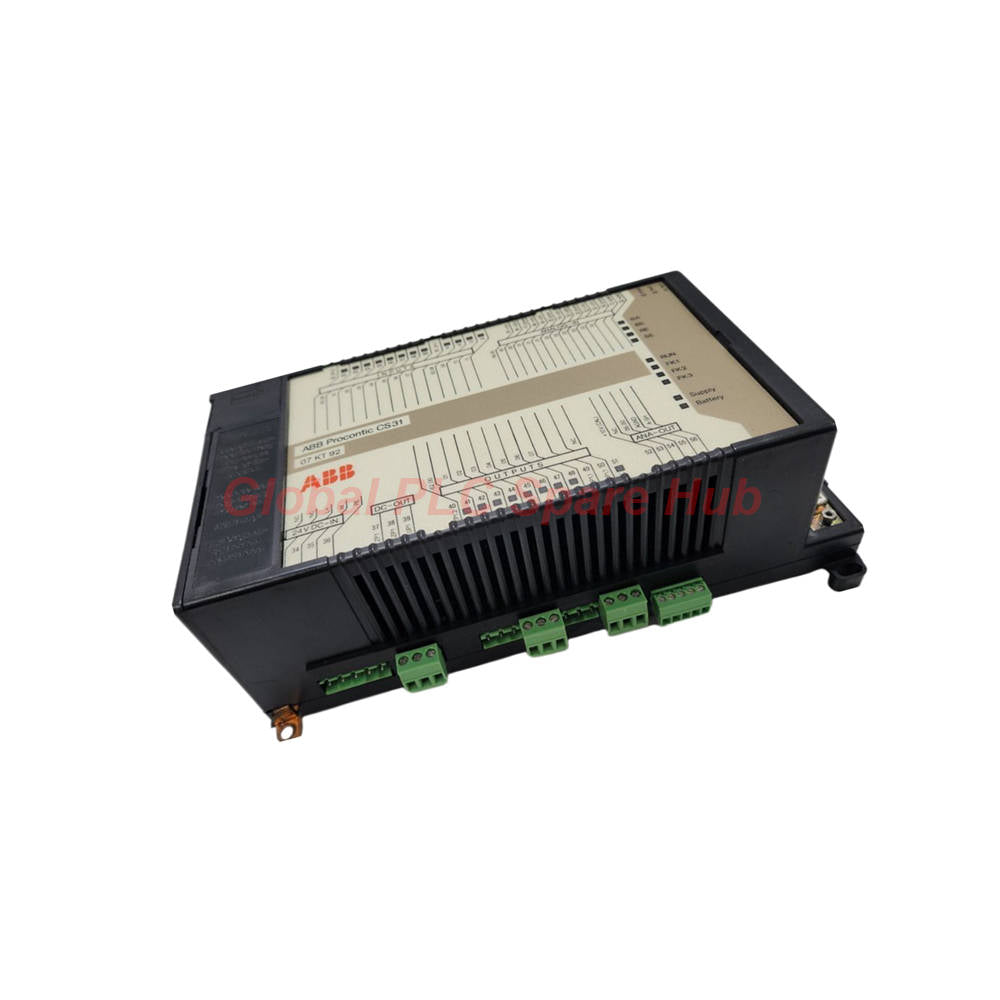

ABB 07KT92 GJR5250500R0262 وحدة تحكم مركزية CPU مع ذاكرة فلاش EPROM بسعة 14 كيلوبايت

الملف الشخصي للأداء الفني لـ 07KT92

• يعمل 07KT92 كوحدة معالجة مركزية متعددة الاستخدامات وشاملة لنظام التحكم Advant.
• وهي تدمج 12 مدخلاً رقميًا و 8 مخارج ترانزستور مصممة للتنفيذ الدقيق لمنطق 24 فولت تيار مستمر.
• تشمل الإمكانيات التناظرية المدمجة ذات 12 بت 4 مداخل و 2 مخرج لمراقبة إشارة العملية عالية الدقة.
• يستخدم 07KT92 ذاكرة فلاش EPROM بسعة 14 كيلو لضمان تخزين البرنامج غير المتطاير وتسلسلات بدء التشغيل الموثوقة.
• تسهل واجهتا RS232 المزدوجتان جنبًا إلى جنب مع منفذ نظام RS485 الشبكات التسلسلية المعقدة متعددة العقد.

رؤية Global PLC Spare HUB

• يُعد 07KT92 (GJR5250500R0262) حلاً مدمجًا استثنائيًا للتحكم في الآلة المستقلة أو عقد الإدخال/الإخراج الموزعة.
• على عكس الأنظمة المعيارية الأكبر حجمًا، توفر وحدة 07KT92 هذه كثافة عالية من الإدخال/الإخراج المتكامل في بصمة صغيرة.
• تُقدر فرق الهندسة مخارج الترانزستور 0.5 أمبير لتشغيل ملفات الترحيل والمحركات الصغيرة مباشرة دون الحاجة إلى مرحلات وسيطة.
• تم تصميم هذا المتحكم خصيصًا للأداء المستمر في البيئات الصناعية المعرضة للاهتزاز.

المواصفات الفنية وتصنيف MECE

• العلامة التجارية: ABB
• الموديل: 07KT92
• رمز الطلب: GJR5250500R0262
• فئة الجهاز: وحدة تحكم صناعية مدمجة
• جهد الإمداد: 24 فولت تيار مستمر (اسمى)
• هندسة الذاكرة: 14 كيلو فلاش EPROM
• كثافة الإدخال/الإخراج الرقمي: 12 مدخل / 8 مخارج (ترانزستور)
• الدقة التناظرية: دقة 12 بت (4 مداخل / 2 مخرج)
• منافذ الاتصال: 2 x RS232, 1 x RS485
• الأبعاد المادية: 25.4 سم × 10.2 سم × 15.2 سم
• الوزن الصافي: 0.7 كجم (1.6 رطل)

المعدات المستهدفة وسيناريوهات التطبيق

• التحكم في الآلة: مثالي لآلات التعبئة والتغليف، والناقلات الصغيرة، ومحطات التجميع المتخصصة.
• زلاقات العملية: تستخدم في محطات الضخ ووحدات التحكم في التدفئة والتهوية وتكييف الهواء التي تتطلب تغذية راجعة تناظرية محلية.
• تكامل OEM: مناسب تمامًا للمصنعين الذين يقومون ببناء لوحات تحكم موحدة بمساحة داخلية محدودة.
• دعم الأنظمة القديمة: مكون بديل مباشر لوحدات التحكم من سلسلة 07KT92 في منشآت Advant الحالية.

تشخيص النظام والمرونة

• يراقب 07KT92 صحة وحدة المعالجة المركزية الداخلية وسلامة مجموع التحقق لذاكرة الفلاش.
• تدمج حماية الدائرة القصيرة في مخارج الترانزستور لمنع تعطل الأجهزة أثناء أخطاء الأسلاك الميدانية.
• يمكن تشخيص حالة الاتصال لمنافذ RS232 و RS485 من خلال أداة الهندسة 907 AC 1131.
• تُوفر مؤشرات LED المدمجة حالة تنشيط الإدخال/الإخراج واستقرار مصدر الطاقة في الوقت الفعلي.

الشحن والضمان وشروط الشراء

• الضمان: يشمل ضمان رائد في الصناعة لمدة 12 شهرًا على جميع الوحدات.
• جدول الإرسال: شحن مضمون في غضون 24 إلى 48 ساعة بعد التحقق من الطلب.
• الخدمات اللوجستية السريعة: يتم إدارة النقل العالمي عبر FedEx أو UPS أو DHL لتحقيق أقصى سرعة.
• الامتثال: يتم اختبار جميع الوحدات للتأكد من سلامتها الكهربائية وتسامحها البيئي قبل الشحن.

الأسئلة الشائعة المهنية ودليل الهندسة

• سؤال: هل ذاكرة الفلاش EPROM الداخلية بسعة 14 كيلو كافية للتحكم المعقد في PID؟
• إجابة: نعم، تم تحسين الذاكرة بسعة 14 كيلو للمنطق عالي الكفاءة؛ وهي تدعم بسهولة حلقات PID المتعددة وتوسيع النطاق التناظري.
• سؤال: ما هي أقصى سعة تيار لكل مخرج ترانزستور في 07KT92؟
• إجابة: يمكن لكل من مخارج الترانزستور الثمانية تشغيل ما يصل إلى 0.5 أمبير عند 24 فولت تيار مستمر، وهو مناسب لمعظم أجهزة الاستشعار والمؤشرات الصناعية.
• سؤال: هل يتطلب GJR5250500R0262 بطارية ذاكرة منفصلة؟
• إجابة: يستخدم 07KT92 ذاكرة فلاش EPROM لتخزين البرنامج، مما يقلل الاعتماد على البطاريات للحفاظ على المنطق الحرج.
• سؤال: هل يمكنني استخدام منفذي RS232 للاتصال المتزامن مع واجهة HMI وجهاز كمبيوتر؟
• إجابة: نعم، تسمح الواجهة التسلسلية المزدوجة بإعدادات معدل الباود والبروتوكول المستقلة للاتصال متعدد الأجهزة.
• سؤال: ما هو طول الكابل المدعوم لمنفذ نظام RS485؟
• إجابة: باتباع بروتوكولات RS485 القياسية، يمكن أن يدعم مسافات تصل إلى 1200 متر مع إنهاء وحماية مناسبين.

نصائح اختيار الخبراء

• تأكد من اللاحقة المحددة لرمز طلب 07KT92 لضمان توافق إصدار الأجهزة.
• تحقق من أن تموج الإمداد 24 فولت تيار مستمر ضمن نطاق التفاوت +/- 5% لحماية الإدخال/الإخراج التناظري الدقيق.
• إذا كنت تستخدم منفذ RS485 في شبكة متعددة النقاط، فتأكد من تكوين عنوان العبد الصحيح في برنامج 07KT92.
