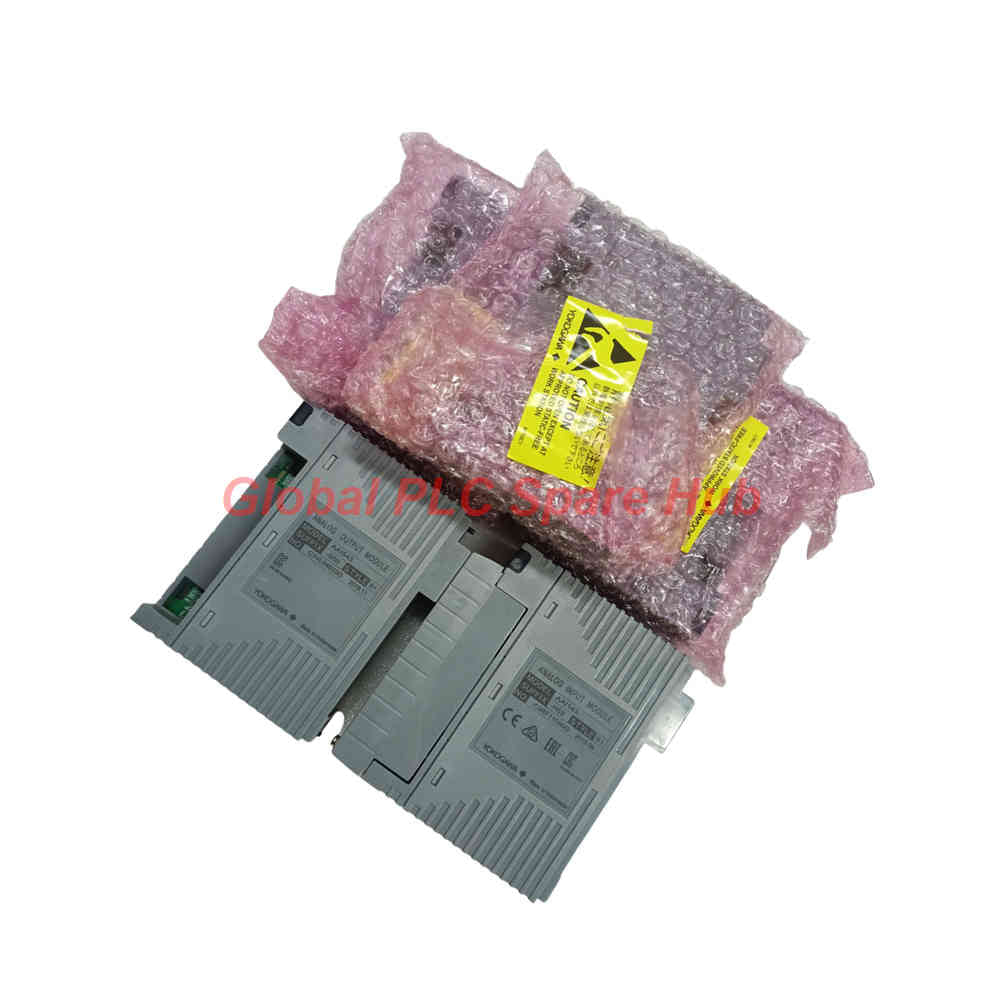

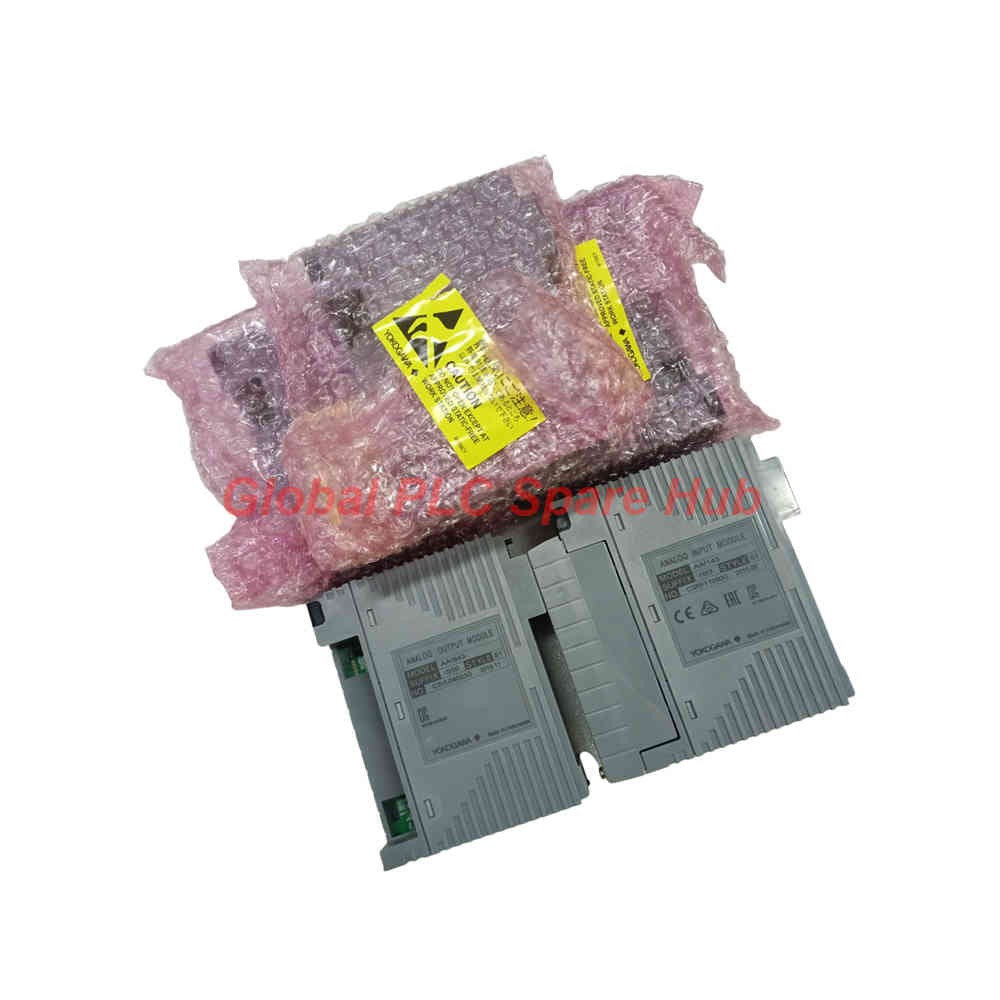

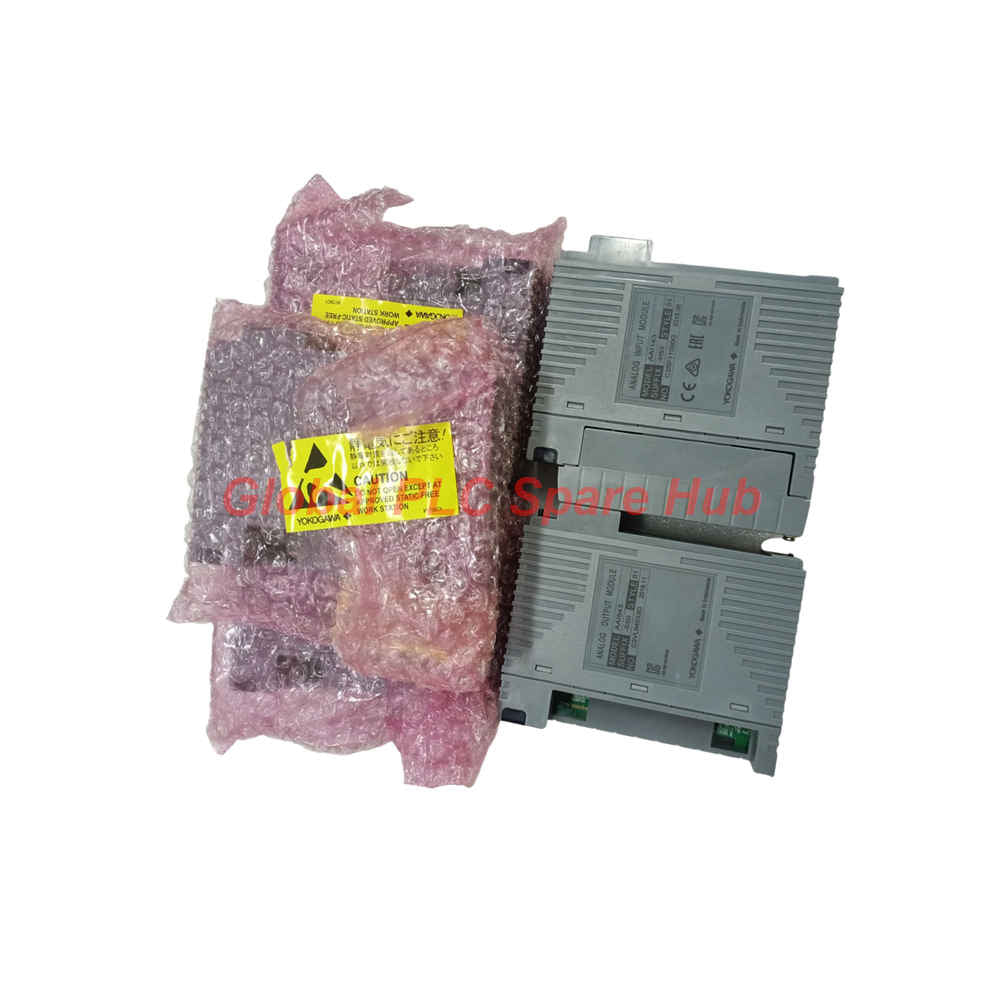

AAI143-H53/K4A00 وحدة تناظرية 16 قناة HART من Yokogawa
Manufacturer: Yokogawa
Product No.: AAI143-H53/K4A00
Condition： متوفر بالمخزون
Product Type: وحدة الإدخال التناظرية
Product Origin: IN
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
رؤية الموزع العالمي لقطع غيار PLC
توفر وحدة الإدخال المعزولة AAI143-H53/K4A00 مناعة استثنائية ضد الضوضاء في بيئات العمليات الصناعية القاسية. أثناء ترقية النظام الأخيرة في مصفاة بتروكيماويات ساحلية، نجحت وحدة AAI143-H53/K4A00 هذه في التخلص من التداخل في الوضع المشترك عبر الكابلات الميدانية الطويلة. يقدر المهندسون الطلاء G3 المدمج وتحمل درجة الحرارة الموسع، اللذين يمنعان التآكل والانحراف في حاويات الخزانات الرطبة وذات درجات الحرارة العالية دون الحاجة إلى أجهزة تكييف خارجية.
نظرة عامة على المنتج وتقسيم التكوين
| مكون التكوين | تفاصيل المواصفات |
|---|---|
| العلامة التجارية | Yokogawa |
| السلسلة | CENTUM VP |
| رقم الموديل | AAI143-H53/K4A00 |
| جوهر الموديل | AAI143 - وحدة إدخال تناظرية (16 قناة، معزولة) |
| رمز لاحقة H | مع اتصال رقمي (بروتوكول HART) |
| رمز لاحقة 5 | بدون حماية من الانفجار |
| رمز لاحقة 3 | مع خيار ISA Standard G3 ونطاق درجة الحرارة (-20 إلى 70 درجة مئوية) |
| رمز الخيار /K4A00 | مع محول واجهة كابل KS للوحة طرفية ATK4A-00 / AEA4D |
مصفوفة المواصفات الفنية
| معيار هندسي | مواصفات الوحدة |
|---|---|
| قنوات الإدخال | 16 قناة، معزولة بالكامل |
| نطاق إشارة الإدخال | 4 إلى 20 مللي أمبير تيار مستمر |
| الحد الأقصى لتيار الإدخال المسموح به | 24 مللي أمبير كحد أقصى |
| جهد التحمل | 1500 فولت تيار متردد بين الإدخال والنظام لمدة دقيقة واحدة |
| مقاومة الإدخال | تشغيل الطاقة: 270 أوم عند 20 مللي أمبير إلى 350 أوم عند 4 مللي أمبير؛ إيقاف الطاقة: 500 كيلو أوم أو أكبر |
| دقة القياس | ±16 ميكرو أمبير |
| فترة تحديث البيانات | 10 مللي ثانية |
| مصدر طاقة المرسل | 19.0 فولت أو أعلى عند 20 مللي أمبير، 25.5 فولت أو أقل عند 0 مللي أمبير (الحد الأقصى: 25 مللي أمبير) |
| تكوين المرسل | قابل للتحديد بوضع 2 سلك أو 4 أسلاك عبر دبابيس إعداد القناة الفردية |
| الانجراف الحراري | ±16 ميكرو أمبير لكل 10 درجات مئوية تغيير في درجة الحرارة المحيطة |
| استهلاك الطاقة | 230 مللي أمبير عند 5 فولت تيار مستمر، 540 مللي أمبير عند 24 فولت تيار مستمر |
| واجهة الأسلاك المادية | طرف clamp للضغط، كابل موصل MIL، كابل KS1 مخصص |
| وزن الوحدة | 0.3 كجم |
الأجهزة المتوافقة وبيئات النشر
- متوافق مع أنظمة التحكم الموزعة CENTUM VP من Yokogawa ورفوف وحدات العقد.
- مصمم للوحات طرفية AEA4D التي تستخدم محول واجهة كابل ATK4A-00 KS المرفق.
- مثالي لأنظمة الأجهزة الآمنة ومراقبة الحلقات الحرجة في مصانع النفط والغاز والمواد الكيميائية.
- مناسب للمناطق عالية التداخل الكهرومغناطيسي حيث يمنع عزل القناة عن القناة حلقات التأريض.
قدرات التشخيص المتقدمة
- مراقبة حالة حلقة المرسل في الوقت الفعلي باستخدام بروتوكولات الاتصال الرقمي HART الأصلية.
- يخفف العزل المدمج للقنوات من تباينات جهد التأريض عبر أجهزة الإرسال الميدانية البعيدة.
- تنبيهات الكشف السريع عن الأخطاء للمشغلين حول أخطاء الأسلاك المفتوحة أو زيادة حمل تيار الحلقة.
اللوجستيات، التنفيذ، والضمان
- لوجستيات الشحن: توصيل عالمي عبر شركات الشحن السريع بما في ذلك FedEx و UPS و DHL.
- نافذة الإرسال: معالجة الطلبات وإرسالها مضمونة في غضون 24 إلى 48 ساعة.
- ضمان الجودة: محمي بضمان جودة شامل لمدة 12 شهرًا من الموزع العالمي لقطع غيار PLC.
الأسئلة المتكررة
لماذا يعتبر عزل القنوات أمرًا بالغ الأهمية عند نشر وحدة AAI143-H53/K4A00؟
يمنع عزل القنوات التيارات الأرضية المتداولة وضوضاء الوضع المشترك من إفساد قراءات المستشعر الدقيقة عبر مسافات طويلة من الكابلات في المنشآت الصناعية الثقيلة.
كيف يغير رمز الخيار /K4A00 عملية التثبيت؟
يعمل المحول ATK4A-00 المضمن على تبسيط بنية الرف المادية من خلال السماح بالاتصال المباشر، والتوصيل والتشغيل، باللوحات الطرفية AEA4D دون الحاجة إلى كابلات ميدانية مخصصة.
ما هي خطوات الصيانة الوقائية التي تقلل من الانجراف الحراري في هذه الوحدة؟
تأكد من التهوية المناسبة للخزانة للحفاظ على استقرار درجات الحرارة الداخلية، حيث أن تقلبات درجة الحرارة المحيطة تغير مقاومة المكونات وتسبب تحولات طفيفة في القياس.
دليل الشراء: متى يجب على المهندس اختيار هذا الموديل بدلاً من المتغيرات غير المعزولة؟
اختر هذه الوحدة المعزولة عندما تشترك أجهزة الإرسال الميدانية في مصادر طاقة خارجية أو تعمل في بيئات عرضة للضوضاء الكهربائية الشديدة وحلقات التأريض.
كيف يمكن للفنيين التحقق من سلامة الحلقة باستخدام التشخيصات المدمجة؟
يمكن للفنيين الاستفادة من طبقة اتصال HART لاستطلاع حالة الجهاز الميداني واكتشاف تدهور الحلقة قبل حدوث فشل كامل للإشارة.
Tags
س: هل هذه الأجزاء أصلية وجديدة 100%؟
ج: نعم. نضمن أن كل مكون هو أصلي 100%، وجديد تمامًا، ومغلف من المصنع. كما نقدم ضمانًا شاملاً لمدة 12 شهرًا لراحتك.
س: ما مدى سرعة الشحن إلى بلدي؟
ج: بالنسبة للعناصر المتوفرة في المخزون، نقدم إرسالاً في نفس اليوم. وعادةً ما يتم التسليم عبر الشحن السريع الدولي (DHL/FedEx/UPS) في غضون 3-5 أيام عمل في جميع أنحاء العالم.
س: هل يمكنني الحصول على عرض أسعار رسمي يشمل تكاليف الشحن؟
ج: بالتأكيد. فريق المبيعات لدينا مستعد لتقديم فاتورة مبدئية (PI) مفصلة تتضمن أسعار الشحن الأكثر تنافسية لموقعك.
س: هل تقدمون خصومات للطلبات الكبيرة؟
ج: نقدم أسعارًا تعتمد على الحجم للمشاريع الكبيرة أو طلبات العناصر المتعددة. يرجى الاتصال بنا للحصول على ضمان أفضل الأسعار لدينا.
ضمان شامل لمدة 12 شهرًا
كل جزء توفره Global PLC Spare Hub مشمول بـ ضمان لمدة 12 شهرًا من تاريخ الفاتورة.
- التغطية: عيوب وظيفية وأعطال في الأجهزة في ظل ظروف التشغيل العادية.
- التزامنا: نقدم إصلاحًا فوريًا أو استبدالًا أو استردادًا كاملاً لأي مكونات معيبة تم التحقق منها لتقليل وقت التوقف التشغيلي لديك.
سياسة الإرجاع والاستبدال
نقدم سياسة إرجاع لمدة 30 يومًا لضمان حصولك على الجزء الدقيق الذي يتطلبه نظامك.
- الأهلية: تُقبل المرتجعات للعناصر غير المركبة في تغليفها الأصلي والمحكم الإغلاق من المصنع.
- عملية RMA: يرجى الاتصال بفريق الدعم لدينا للحصول على رقم ترخيص إرجاع البضائع (RMA) قبل الشحن.
- معالجة سريعة: تتم معالجة المبالغ المستردة أو الاستبدالات في غضون 3-5 أيام عمل بعد أن يجتاز العنصر المرتجع فحصنا الفني.
هل تحتاج إلى مساعدة فنية؟لست متأكدًا مما إذا كان هذا الجزء متوافقًا مع نظامك؟ [استشر مهندسينا] قبل الشراء لضمان التوافق بنسبة 100%.
