A06B-6096-H301 وحدة مضخم سيرفو 3 محاور من سلسلة FANUC Alpha متوفرة بالمخزون

نظرة عامة

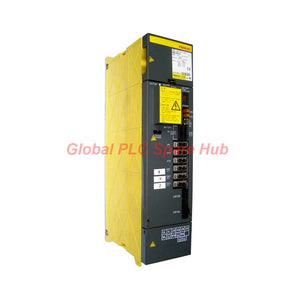

وحدة مضخم السيرفو FANUC A06B-6096-H301 هي وحدة عالية الدقة ثلاثية المحاور مصممة لسلسلة Alpha Series من محركات السيرفو. تعمل هذه الوحدة عبر نطاق جهد حافلة تيار مستمر يتراوح من 283 فولت إلى 325 فولت، وتوفر تحكمًا سلسًا في السرعة والموضع لمحاور الحركة L وM وN. بفضل نظام إدارة المروحة الحرارية المدمج ودوائر الحماية المدمجة للأجهزة، توفر A06B-6096-H301 مزامنة حركة مستمرة متعددة المحاور في أدوات آلة CNC عالية الأداء.

بنية محرك الأقراص متعددة المحاور وتصنيفات التشغيل

• مصفوفة التحكم ثلاثية المحاور:
  • تدفع المحاور L وM وN بشكل مستقل من غلاف محرك أقراص مدمج واحد.
  • توفر تصنيف تيار إخراج مستمر يبلغ 3 أمبير لكل قناة محور.
  • توفر قدرة إجمالية قصوى تبلغ 1.85 كيلو وات لمحركات السيرفو متعددة المحاور.
• مدخل الطاقة وديناميكيات الجهد:
  • تقبل جهد حافلة تيار مستمر معدّل يتراوح بين 283 فولت تيار مستمر و 325 فولت تيار مستمر.
  • تنتج أقصى جهد إخراج تيار متردد ثلاثي الأطوار يبلغ 230 فولت تيار متردد لملفات المحرك المتصلة.
• مواصفات الغلاف الميكانيكي والحراري:
  • مروحة تبريد قسرية مدمجة تبدد الحرارة أثناء حركة التغذية عالية السرعة.
  • تتحمل قوى اهتزاز ميكانيكية تصل إلى 5G عبر إطارات الآلات الصناعية.
  • مصممة للتشغيل المستقر على ارتفاعات تصل إلى 1000 متر فوق مستوى سطح البحر.

مصفوفة معلمات المواصفات الفنية

توافق النظام ونشر الآلات

• دمج نظام CNC المضيف:
  • يتواصل عبر واجهة الألياف الضوئية مع وحدات التحكم FANUC 16i و18i و21i و0i.
  • يتلقى توصيلات سكة الطاقة المستمرة مباشرة من وحدات تزويد الطاقة (PSM) من سلسلة Alpha Series.
• تطبيقات الآلات المستهدفة:
  • مراكز الطحن CNC متعددة المحاور، ومراكز التشغيل العمودية (VMC)، والمخارط عالية السرعة.
  • آلات قطع الأسلاك EDM الآلية وأذرع تحميل المناولة الآلية للمواد.
  • تجميعات تحديد موضع المحاور المساعدة، والطاولات الدوارة، وآليات تغيير الأدوات.

قدرات التشخيص وحماية الإنذار

• ميزات السلامة المدمجة للأجهزة:
  • يكشف التيار الزائد الفوري عن مفاتيح الطاقة لحماية ملفات المحرك.
  • يراقب الجهد الزائد لحافلة التيار المستمر لإيقاف التشغيل أثناء الفرملة المتجددة المفرطة.
  • تقوم المستشعرات الحرارية المدمجة بإغلاق منطق المحرك أثناء انهيار تبريد المشتت الحراري.
• حالة إنذار بصرية من سبعة أجزاء:
  • يعرض شاشة الحالة الأمامية رموز إنذار FANUC القياسية (مثل الإنذار 8، 9، أو A).
  • يسرع تحديد الأعطال بين انخفاض إمداد حافلة التيار المستمر، أو قصور عزل المحرك، أو فقدان ترميز التغذية الراجعة.

سلسلة التوريد وضمانات الضمان

• محتويات العبوة:
  • وحدة مضخم سيرفو FANUC A06B-6096-H301 الأصلية ثلاثية المحاور.
  • غلاف واقٍ مضاد للكهرباء الساكنة محكم الإغلاق داخل صندوق شحن من الورق المقوى الثقيل.
• سياسة الضمان:
  • مدعومة بضمان استبدال تشغيلي كامل لمدة 12 شهرًا من تاريخ الشحن.
• خدمات الشحن السريع:
  • يتم الشحن في غضون 24 إلى 48 ساعة بعد تأكيد الطلب.
  • دعم التوصيل السريع العالمي بواسطة FedEx أو UPS أو DHL.

نظرة ثاقبة من Global PLC Spare HUB

عند صيانة خزانات محركات FANUC Alpha Series، غالبًا ما يواجه فنيو الموقع تعثرات التيار الزائد لوحدة الطاقة الذكية (IPM) في محركات الأقراص متعددة المحاور مثل A06B-6096-H301. نظرًا لأن غلاف محرك أقراص واحد يتعامل مع ثلاث قنوات محرك مختلفة (L وM وN)، فإن تحديد ما إذا كان الخطأ ينشأ داخل الوحدة أو في قاعدة الماكينة يتطلب تدقيقًا منهجيًا للعزل.

خلال مكالمة طارئة في منشأة تصنيع دقيقة، أطلقت مخرطة CNC إنذارًا متكررًا على محرك المحور X/Z المساعد. قام مهندسونا الميدانيون بفصل كابلات إخراج الطاقة من أطراف L وM وN وقاسوا مقاومة الطور إلى الأرض على كل كابل محرك باستخدام مقياس ميغا أوم 500 فولت. كشف الاختبار عن انهيار في كابل طاقة محرك المحور M ناتج عن تدهور سائل التبريد. أدى استبدال الضفيرة إلى الحفاظ على مكبر الصوت A06B-6096-H301 من فشل الترانزستور الداخلي. نوصي بالتحقق من تدفق هواء دوران مروحة الخزانة أثناء إيقاف التشغيل للصيانة الوقائية، حيث أن تراكم الغبار على زعانف المشتت الحراري الداخلي يسرع بشكل كبير من رحلات الإنذار الحرارية.

الأسئلة الشائعة

س: ما هي الوظيفة الأساسية لتسميات L وM وN على وحدة محرك A06B-6096-H301؟

ج: تشير تسميات L وM وN إلى قنوات إخراج محرك السيرفو المستقلة الثلاث التي تتحكم فيها لوحة المضخم الواحدة هذه.

س: هل يمكن لـ A06B-6096-H301 أن يعمل مباشرة من خط حائط تيار متردد ثلاثي الأطوار 220 فولت؟

ج: لا. يتطلب مصدر جهد حافلة تيار مستمر معدل يتراوح من 283 فولت إلى 325 فولت يتم توليده بواسطة وحدة تزويد الطاقة (PSM) من سلسلة FANUC Alpha.

س: ما الذي يجب أن أتحقق منه أولاً إذا توقفت مروحة التبريد الداخلية في A06B-6096-H301 عن الدوران؟

ج: افحص موصل المروحة بحثًا عن رقائق معدنية أو حطام. إذا كانت الطاقة موجودة ولكن المروحة لا تدور، فاستبدل مجموعة المروحة فورًا لتجنب التعثرات الحرارية.

س: هل من الآمن تبديل محرك A06B-6096-H301 بينما يضيء مؤشر LED لجهد حافلة التيار المستمر الرئيسية؟

ج: لا. انتظر دائمًا حتى ينطفئ مؤشر LED لتفريغ حافلة التيار المستمر لوحدة تزويد الطاقة تمامًا (قياس أقل من 50 فولت تيار مستمر) قبل إزالة أي أسلاك.

س: كيف يمكنني تحديد ما إذا كان إنذار التيار الزائد ناتجًا عن A06B-6096-H301 أو محرك سيرفو به دائرة قصيرة؟

ج: افصل أسلاك الخرج لقنوات L وM وN. قم بتشغيل المحرك؛ إذا استمر إنذار التيار الزائد مع عدم وجود كابلات متصلة، فإن وحدة المضخم نفسها تتطلب الصيانة.
