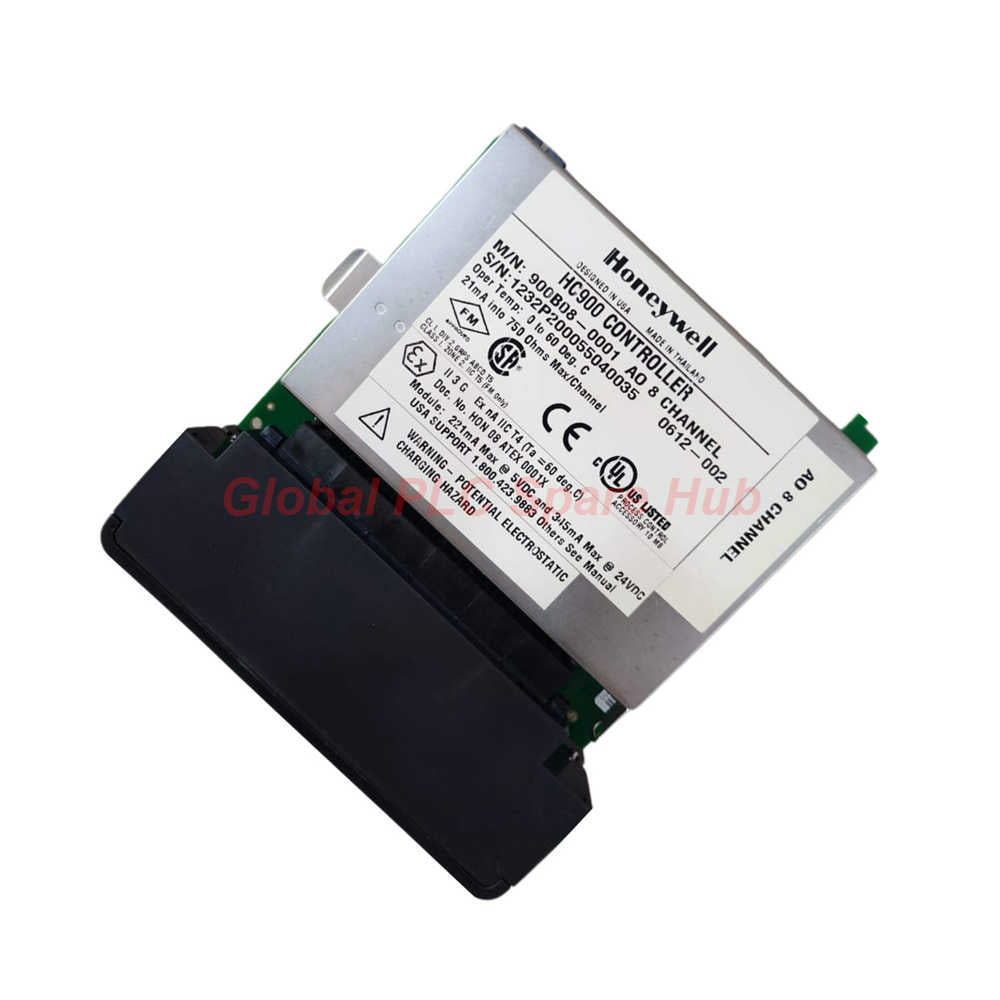

900B08-0001 وحدة الإخراج التناظري هانيويل HC900 - 8 قنوات جديدة

نظرة عامة على المنتج

إن 900B08-0001 عبارة عن وحدة خرج تناظرية عالية الكثافة من 8 قنوات، مصممة بدقة لسلسلة وحدات التحكم في العمليات Honeywell HC900. تعمل هذه الوحدة كحلقة وصل حاسمة بين منطق التحكم الرقمي والتشغيل الميداني، حيث توفر إشارات تيار مستمر مستقرة تتراوح من 4 إلى 20 مللي أمبير. تتضمن الوحدة تقنية عزل متقدمة بين القنوات للقضاء على تداخل الحلقات الأرضية في الشبكات الصناعية المعقدة.

المواصفات الفنية

• العلامة التجارية: Honeywell
• النموذج: 900B08-0001
• السلسلة: نظام التحكم في العمليات HC900
• نوع الوحدة: 8 قنوات خرج تناظري (تيار)
• نطاق الإشارة: 4 إلى 20 مللي أمبير تيار مستمر
• دقة الخرج: ±0.1% من المقياس الكامل (نموذجي)
• الدقة: 12 بت كحد أدنى لتحكم PID عالي الدقة
• مقاومة الحمل: نطاق 0 إلى 600 أوم
• معدل التحديث: متزامن مع دورة مسح وحدة التحكم
• وقت الاستجابة: أقل من 1 مللي ثانية لكل قناة
• مصدر الطاقة: 24 فولت تيار مستمر (يُستمد من لوحة الرف الخلفية)
• النطاق الحراري: بيئة تشغيل من -20 درجة مئوية إلى +60 درجة مئوية

منطق وتصميم التكوين

• 900B08-0001 [مركز التحكم في الخرج التناظري]
  • └── حاجز العزل [عزل شامل بين القنوات وبين القنوات والأرض]
  • └── معالجة عالية السرعة [تحديثات إشارة في الوقت الفعلي مع زمن انتقال أقل من 1 مللي ثانية]
  • └── تقوية صناعية [متوافقة مع معايير الاهتزاز والصدمات]
  • └── توافق الفتحات [تصميم قابل للتبديل السريع لتكامل رف HC900]

تكامل النظام وقوة التشخيص

• المعدات المستهدفة: الربط المباشر مع محددات موضع الصمامات الهوائية ومحركات الأقراص متغيرة التردد ووحدات التحكم في الطاقة.
• جاهزة للتكرار: تدعم بالكامل بنى التحكم المتكررة في HC900 للعمليات الخالية من الأعطال.
• مراقبة الأعطال: تكتشف التشخيصات الداخلية ظروف الحلقة المفتوحة وتشبع الخرج.
• الصيانة: يسمح التصميم المعياري بالاستبدال السريع في الموقع والحد الأدنى من MTTR (متوسط الوقت للإصلاح).

سيناريوهات التطبيق

• التحكم في المصافي: تعديل دقيق لصمامات التحكم في بيئات البتروكيماويات عالية الضوضاء.
• معالجة المياه: إرسال إشارة موثوقة من 4 إلى 20 مللي أمبير لمضخات جرعات المواد الكيميائية ومحركات الأقراص متغيرة السرعة.
• توليد الطاقة: التحكم في المشغلات لمنظمات التوربينات وأنظمة تجاوز البخار التي تتطلب دقة 0.1%.

رؤية Global PLC Spare HUB

إن 900B08-0001 هو حجر الزاوية في نظام Honeywell HC900 البيئي. يفضل المهندسون هذه الوحدة لأن دقتها البالغة 12 بت توفر الدقة اللازمة لحلقات PID الحساسة. على عكس الوحدات العامة، تتميز 900B08-0001 بعزل كهربائي فائق يحمي وحدة المعالجة المركزية باهظة الثمن من ارتفاعات الجهد من جانب الحقل. في Global PLC Spare HUB، نوصي بهذا النموذج المحدد لأي تطبيق حيث يمكن أن يؤدي انجراف الإشارة إلى عدم استقرار العملية أو تآكل المعدات.

الشحن وشروط الضمان

• الحالة: جديد وأصلي في عبوته الواقية المختومة من المصنع.
• الضمان: ضمان فني شامل لمدة 12 شهرًا متضمن.
• المعالجة: اختبار وإرسال احترافي في غضون 24-48 ساعة.
• الشحن العالمي: شحن سريع عبر FedEx أو UPS أو DHL Express.

الأسئلة الشائعة للخبراء ودليل الاختيار

• هل يمكنني استخدام هذه الوحدة لتشغيل إشارة من 0 إلى 20 مللي أمبير؟
• تم تحسين ومعايرة 900B08-0001 للنطاق القياسي الصناعي من 4 إلى 20 مللي أمبير.
• هل تتطلب هذه الوحدة مصدر طاقة خارجي بجهد 24 فولت تيار مستمر؟
• لا، تستمد الوحدة طاقتها التشغيلية مباشرة من لوحة الرف الخلفية لجهاز HC900.
• ما هو تأثير تجاوز حد الحمل البالغ 600 أوم؟
• سيؤدي تجاوز 600 أوم إلى منع الوحدة من الحفاظ على إشارة 20 مللي أمبير الكاملة، مما يؤدي إلى تشبع الخرج وأخطاء في الحلقة.
• نصيحة خبرة هندسية:
• عند التشغيل، استخدم الكابلات المزدوجة المجدولة المحمية لزيادة الاستفادة من العزل المدمج في الوحدة لأقصى درجات رفض التداخل الكهرومغناطيسي.
• نصيحة للاختيار:
• إذا كان جهازك الميداني يتطلب إشارة جهد (مثل 1-5 فولت)، فيجب عليك استخدام مقاومة دقيقة خارجية أو تحديد طراز وحدة مختلف.
