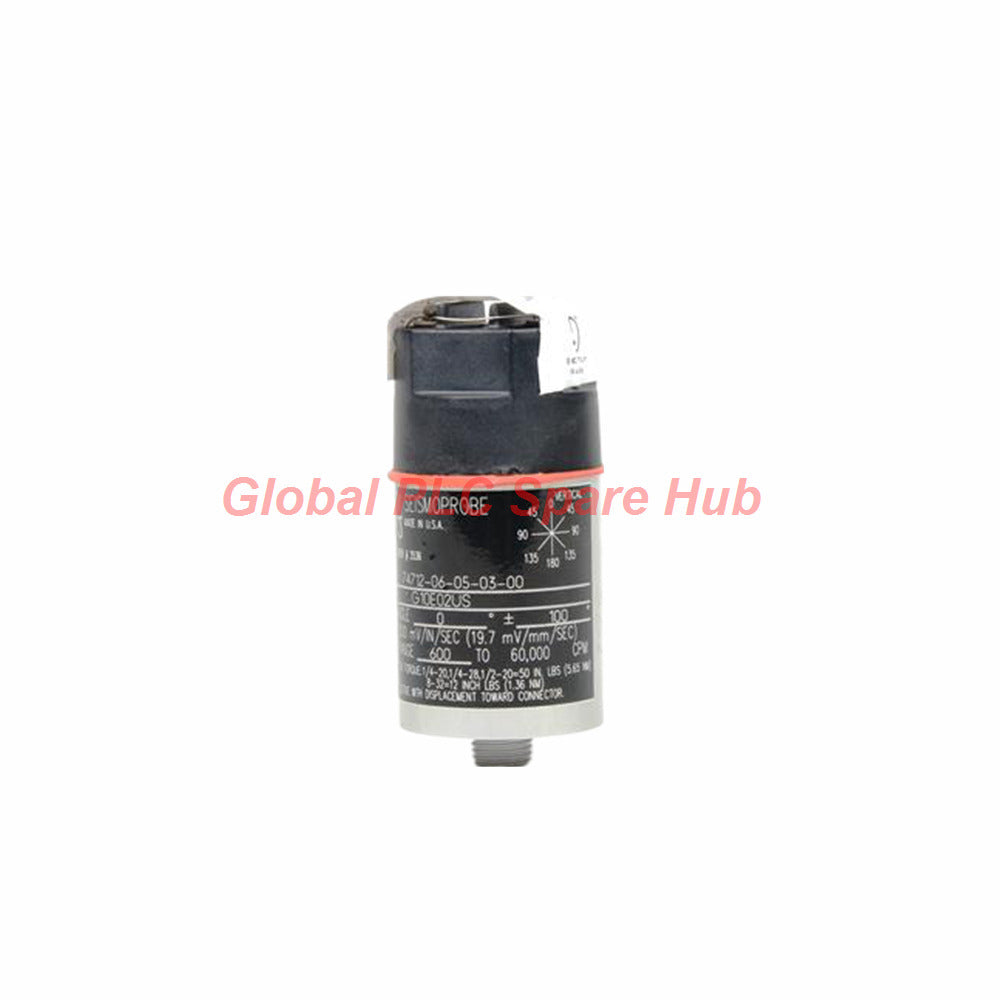

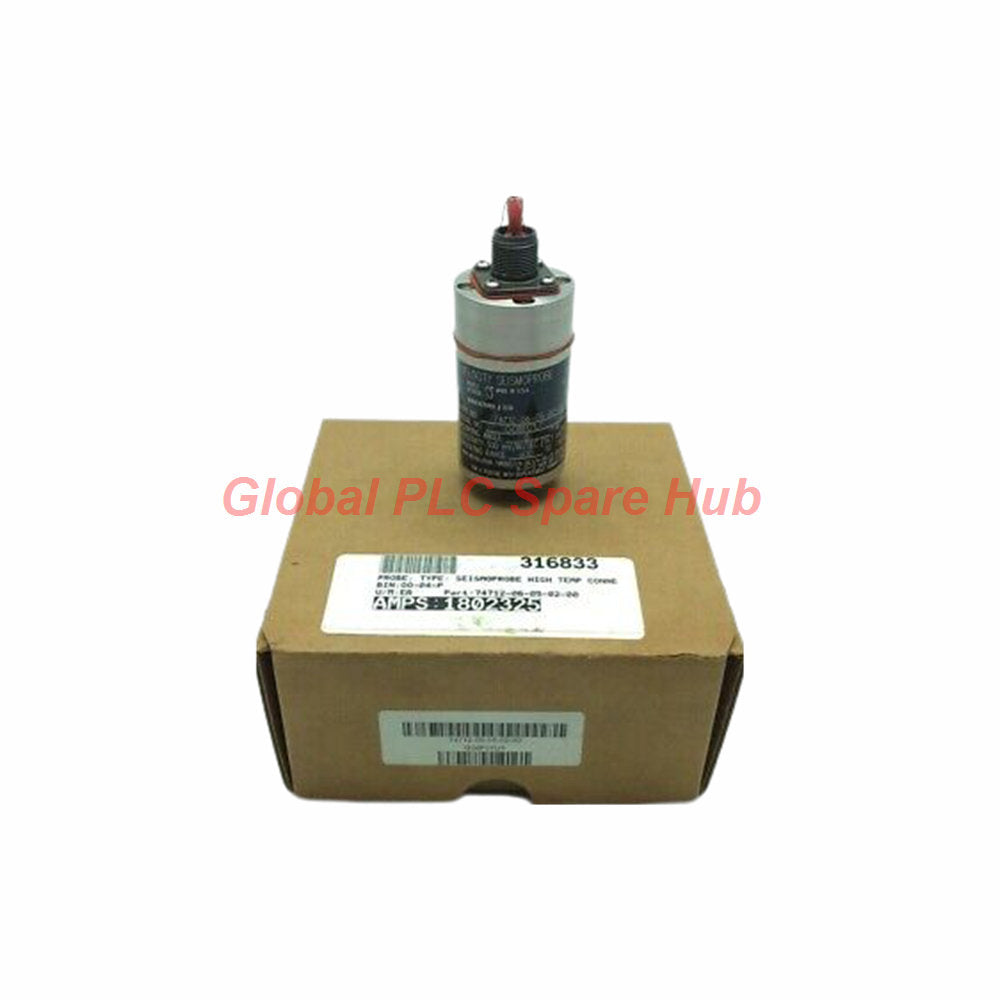

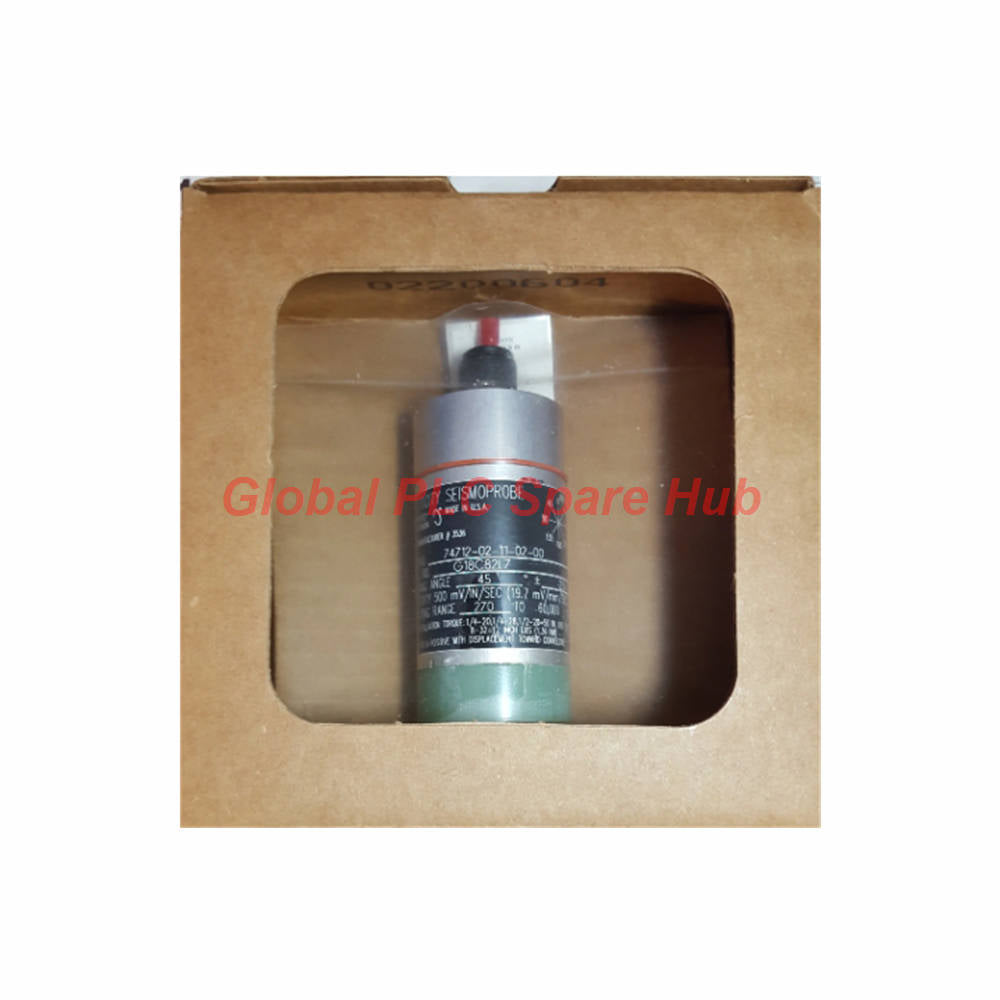

74712-06-05-04-01 محول سرعة Bently Nevada عالي الحرارة

نظرة عامة على الهندسة عالية الأداء

• المحول 74712-06-05-04-01 هو محول سرعة Seismoprobe عالي الحرارة من إنتاج Bently Nevada.
• تم تصميم هذا النموذج من سلسلة 74712 لقياس اهتزاز الغلاف المطلق في المناطق الحرارية القصوى.
• يستخدم تصميم الملف المتحرك الذي يعمل بدون طاقة خارجية، مما يوفر إشارة ذاتية التوليد موثوقة.
• تم تصنيفه لدرجات حرارة تصل إلى 204 درجة مئوية، وهو المعيار لمراقبة التوربينات البخارية والآلات ذات النهاية الساخنة.

تفصيل التكوين والتسلسل الهرمي

• 74712 — محول ثنائي الأسلاك عالي الحرارة
  • -06 [الزاوية/التردد]: توجيه 0 درجة ±100 درجة | تردد أدنى 10 هرتز (600 دورة في الدقيقة)
  • -05 [قاعدة التركيب]: مسمار تثبيت مدمج 1/2 بوصة 20 UNF-3A
  • -04 [الموصل]: تكوين ثنائي السنون جانبي التركيب للمناطق ذات الخلوص المنخفض
  • -01 [اعتماد الوكالة]: شهادة CSA للمناطق الخطرة

مصفوفة المواصفات الفنية

• الشركة المصنعة: Bently Nevada
• الموديل: 74712-06-05-04-01
• الحساسية: 20 ملي فولت/مم/ثانية (500 ملي فولت/بوصة/ثانية) ±5%
• درجة حرارة التشغيل: -29 درجة مئوية إلى +204 درجة مئوية (-20 درجة فهرنهايت إلى +400 درجة فهرنهايت)
• الخطية السعوية: ±5% حتى 127 مم/ثانية
• مقاومة الملف: 1.25 كيلو أوم ±5%
• مقاومة الصدمات: 50 جرام ذروة (محور غير حساس)
• عزم التركيب: 5.6 نيوتن متر (50 رطل بوصة) كحد أقصى

رؤية Global PLC Spare HUB

• يعد 74712-06-05-04-01 قوة عاملة قديمة للبيئات عالية الحرارة.
• يعد الموصل الجانبي التركيب (-04) ميزة حاسمة للمهندسين الذين يعملون في مساحات إسكان رأسية محدودة.
• نظرًا لأنه ذاتي التشغيل، يوفر 74712 إشارة قوية حتى على مسافات كابلات طويلة تصل إلى 305 أمتار.

قدرات التشخيص ونطاق التطبيق

• التحقق من السلامة: يمكن فحص مقاومة الملف الداخلية باستخدام مقياس متعدد قياسي للبحث السريع عن الأعطال.
• دقة الطور: تضمن القطبية الموحدة (المسمار A موجب إلى B) بيانات طور دقيقة لموازنة التوربينات.
• المعدات المناسبة: التوربينات البخارية، ومضخات تغذية الغلايات، والمحركات الحثية عالية الحرارة.
• سيناريوهات التطبيق: مراقبة اهتزاز الغلاف وتحليل غلاف المحامل الساخنة.

الشروط التجارية واللوجستية

• الإرسال: يتم معالجة الطلبات وشحنها في غضون 24-48 ساعة.
• الخدمات اللوجستية السريعة: التسليم العالمي عبر FedEx وUPS وDHL.
• الضمان: محمي بضمان تقني شامل لمدة 12 شهرًا.
• المنشأ: أجهزة أصلية مصنوعة في الولايات المتحدة الأمريكية بحالة مصنع مختومة أصلية.

الأسئلة الشائعة المهنية ودليل الاختيار

• كيف يؤثر التردد الأدنى 10 هرتز على المراقبة؟
• تم تحسين 74712-06-05-04-01 للآلات التي تزيد سرعتها عن 600 دورة في الدقيقة. للأصول الأبطأ، يرجى الاتصال بنا للحصول على إصدارات ذات تردد منخفض.
• هل يتطلب 74712 مكبر صوت خارجي؟
• لا، إنه مستشعر ذاتي التوليد يتصل مباشرة بـ 3500/42M أو أجهزة مراقبة الاهتزاز المكافئة.
• ما هو المؤشر الرئيسي لفشل المستشعر؟
• عادة ما يشير الدائرة المفتوحة أو المقاومة الأعلى بكثير من 1.25 كيلو أوم إلى إجهاد حراري داخلي في سلك الملف.
• لماذا عزم التركيب محدد للغاية (5.6 نيوتن متر)؟
• يمكن أن يؤدي العزم الزائد إلى تشويه الآلية الداخلية، مما قد يؤدي إلى قفل الملف المتحرك والتسبب في عدم وجود إشارة إخراج.
• هل يمكن استخدامه في الأجواء المتفجرة؟
• نعم، يؤكد اللاحقة -01 موافقات CSA للمواقع الخطرة من الفئة الأولى، القسم 1، والمنطقة 0.
