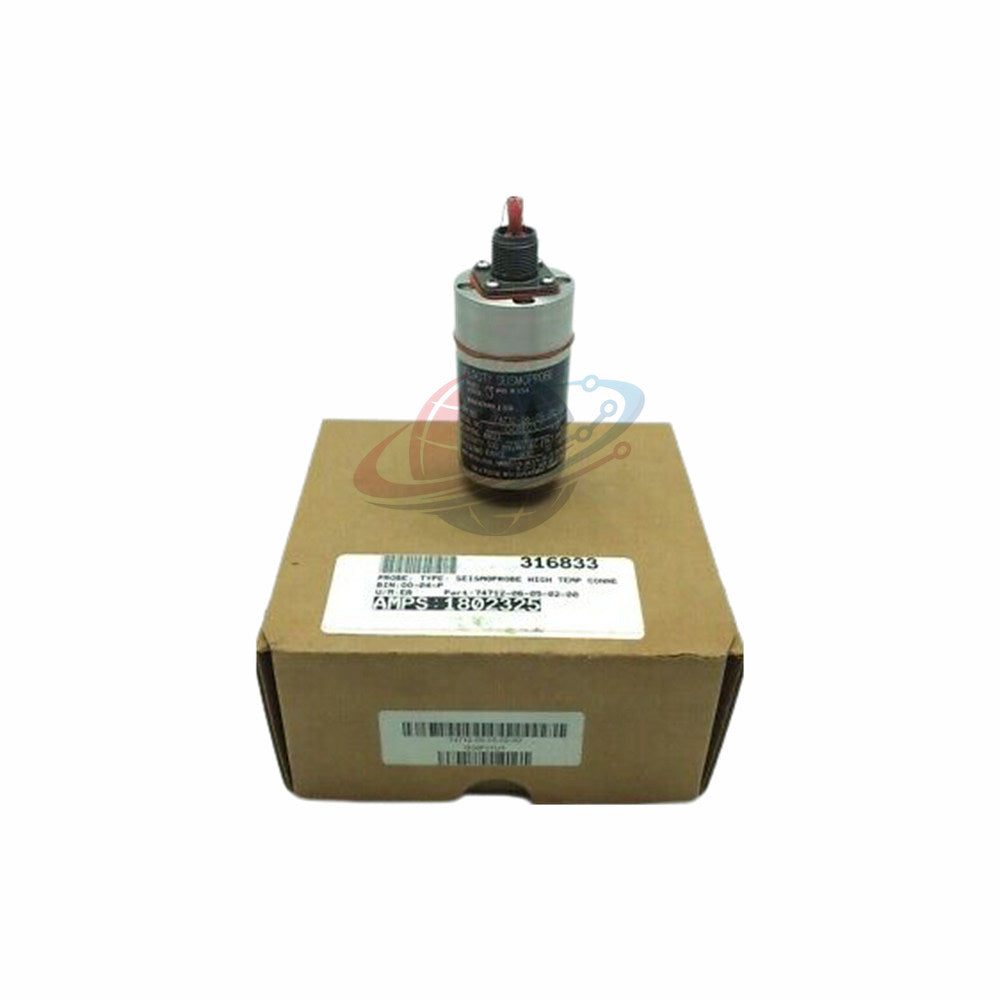

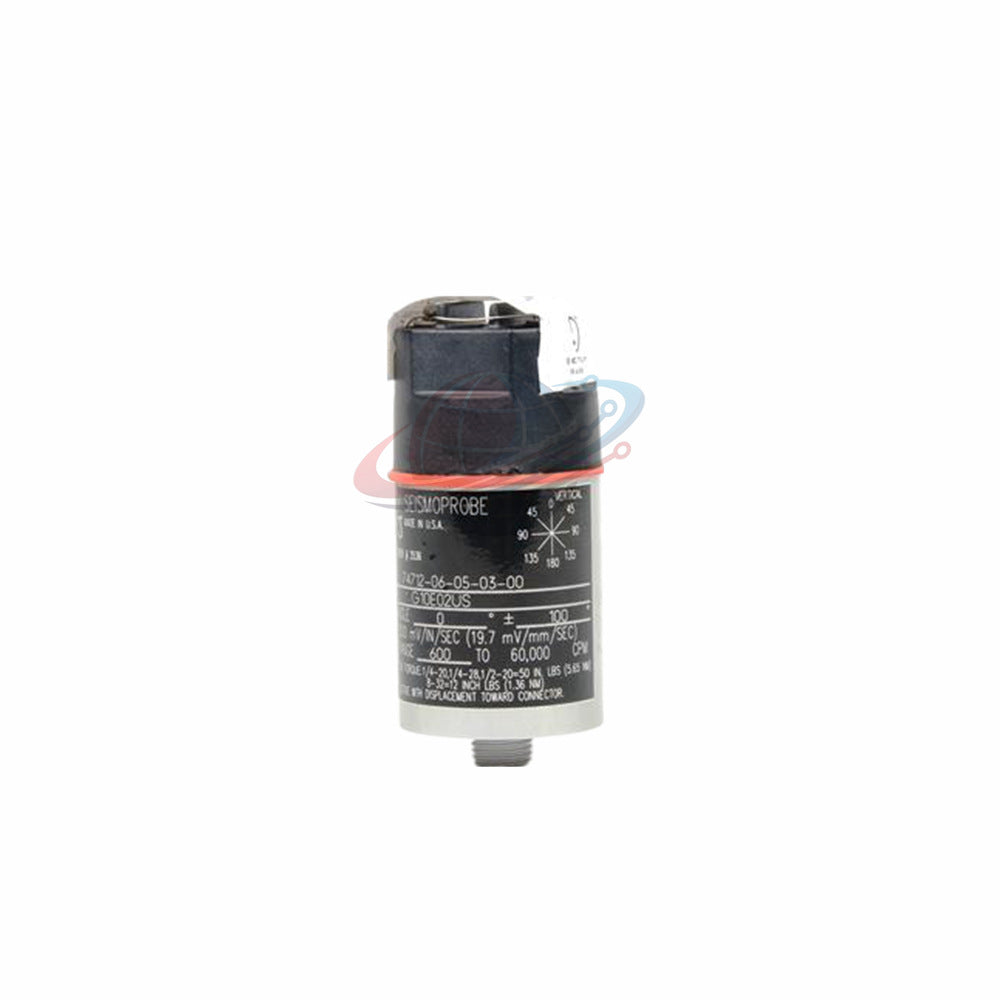

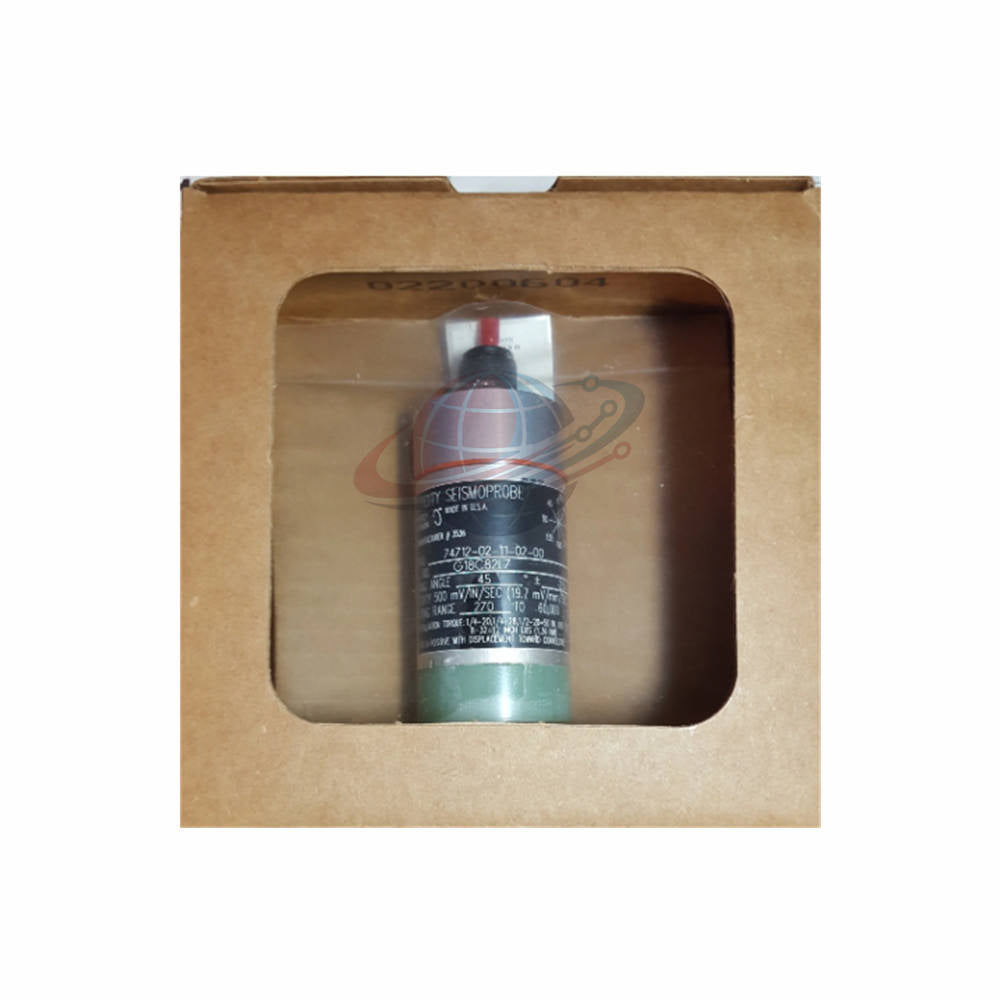

74712-06-05-04-00 محول بينتلي نيفادا ثنائي الأسلاك لدرجات الحرارة العالية

74712-06-05-04-00 | محول بنتي نيفادا ثنائي الأسلاك لدرجات الحرارة العالية

ينتمي 74712-06-05-04-00 إلى عائلة محولات السرعة Seismoprobe من بنتي نيفادا لقياس الاهتزازات الصناعية.

يقيس محول السرعة ذو الملف المتحرك هذا اهتزاز الهيكل والعلبة المطلق في أنظمة الآلات الدوارة.

تلغي بنيته السلبية ثنائية الأسلاك متطلبات الطاقة الخارجية لتبسيط التركيب في الموقع.

يعمل التصميم بشكل موثوق في درجات الحرارة المرتفعة وبيئات الاهتزاز العالية الصناعية.

يطبق المهندسون هذا النموذج بشكل متكرر على التوربينات والمحركات والضواغط والمراوح ومعدات المعالجة.

الملف الفني للمنتج

• العلامة التجارية: بنتي نيفادا
• النموذج: 74712-06-05-04-01
• السلسلة: سلسلة محولات السرعة 74712 Seismoprobe
• نوع المنتج: محول ثنائي الأسلاك لدرجات الحرارة العالية
• مبدأ القياس: استشعار السرعة بالملف المتحرك
• بلد المنشأ: صنع في الولايات المتحدة الأمريكية
• نمط الموصل: تركيب جانبي
• اعتماد الوكالة: CSA
• نمط التركيب: مسمار 1/2-20 UNF-3A

خصائص الأداء الأساسية

• الحساسية: 20 ملي فولت/مم/ثانية ±5%
• نطاق السرعة: 25 مم/ثانية عند 100 هرتز
• نطاق الإزاحة الديناميكية: 2.54 مم ذروة إلى ذروة كحد أقصى
• الحد الأدنى لتردد التشغيل: 10 هرتز (600 دورة في الدقيقة)
• خطية السعة: ±5% من 0.254 إلى 127 مم/ثانية
• مقاومة الملف: 1.25 كيلو أوم ±5%
• حث الملف المغلق: 125 ملي هنري نموذجي
• معامل درجة الحرارة: 0.2% لكل درجة مئوية
• مقاومة الصدمات: 50 جرام ذروة تسارع كحد أقصى
• الحساسية العرضية: ±10% كحد أقصى
• الحد الأقصى لطول الكابل: 305 أمتار
• تصنيف الرطوبة: 95% غير مكثفة
• الحد الأقصى للارتفاع: 2000 متر

التقييمات البيئية والميكانيكية

• درجة حرارة التشغيل: -29 درجة مئوية إلى +204 درجة مئوية
• درجة حرارة التخزين: -29 درجة مئوية إلى +204 درجة مئوية
• القطر النموذجي: 41 مم
• الارتفاع النموذجي: 102 مم حسب خيار الموصل
• عزم الدوران للتركيب: 5.6 نيوتن متر لقواعد التركيب الملولبة
• البناء: هيكل معدني صناعي لدرجات الحرارة العالية
• خرج الإشارة: جهد كهربائي متناسب مع سرعة الاهتزاز

توزيع التكوين

قطاع التكوين	وصف المواصفات
74712	محول ثنائي الأسلاك لدرجات الحرارة العالية
06	زاوية تركيب 0 ±100، تردد تشغيل أدنى 10 هرتز
05	لا يوجد قاعدة تركيب، مسمار 1/2-in 20 UNF-3A
04	تكوين موصل التركيب الجانبي
00	لا توجد موافقات

شهادات المناطق الخطرة

نوع الشهادة	معلومات الموافقة
الفئة الأولى، القسم 1	المجموعات أ، ب، ج، د T6
الفئة الثانية، القسم 1	المجموعات هـ، و، ز
الفئة الثالثة	المواقع الصناعية الخطرة
Ex ia IIC T6 Ga	موافقة السلامة الجوهرية
المنطقة 2 AEx ec	حماية غير قابلة للاشتعال

التطبيقات الصناعية الموصى بها

• مراقبة اهتزاز غلاف التوربينات البخارية
• تشخيص اهتزاز المحركات الصناعية
• مراقبة مراوح أبراج التبريد
• تحليل اهتزاز ضواغط الترددية
• مراقبة حالة مضخات العمليات
• حماية معدات توليد الطاقة
• قياس الاهتزاز الهيكلي
• برامج تشخيص الآلات المحمولة

وظائف مراقبة الحالة والتشخيص

• يكشف عن تشوهات اهتزاز الهيكل
• يحدد ظروف اختلال توازن الدوار
• يدعم تتبع عيوب المحامل
• يكشف عن الارتخاء الميكانيكي
• يراقب سلوك الرنين الهيكلي
• يدعم تخطيط الصيانة التنبؤية
• يحسن تحليل موثوقية المعدات الدوارة

لماذا يختار المهندسون تقنية الملف المتحرك

• حساسية أقل للإثارة الاندفاعية
• خصائص استجابة مستقرة للترددات المنخفضة
• لا تتطلب طاقة إثارة خارجية
• أداء موثوق في تطبيقات المراقبة المحمولة
• تقليل التعقيد أثناء التركيب في الموقع

رؤية Global PLC Spare HUB

74712-06-05-04-01 لا يزال حلاً عمليًا لمراقبة اهتزازات الآلات حيث تُفضل تقنية الاستشعار السلبية المتينة.

يعمل تصميم الملف المتحرك بشكل جيد بشكل خاص على أنظمة التوربينات القديمة والأصول الدوارة الصناعية الثقيلة.

يقدر مهندسو الموقع تحمله للأحداث الميكانيكية الاندفاعية ودرجات الحرارة المحيطة المرتفعة.

يتكامل هذا المحول أيضًا بشكل فعال في البنى التحتية القديمة لمراقبة بنتي نيفادا.

يعمل موصل التركيب الجانبي على تبسيط توجيه الكابلات في حاويات الآلات المقيدة.

معدات المراقبة المتوافقة

• أنظمة مراقبة بنتي نيفادا 3300
• أنظمة حماية الآلات بنتي نيفادا 3500
• محللات اهتزاز محمولة
• أنظمة PLC لمراقبة الاهتزازات الصناعية
• منصات مراقبة حالة المعدات الدوارة

توصيات التركيب

• التركيب مباشرة على الأسطح الصلبة للآلة.
• التحقق من اتجاه التركيب قبل التشغيل.
• تجنب اهتزاز الكابلات غير المدعومة بالقرب من الموصلات.
• الحفاظ على عزم الدوران المناسب أثناء تركيب المسمار.
• استخدام توجيه محمي في المناطق الكهربائية عالية الضوضاء.
• تأكيد الامتثال للمنطقة الخطرة قبل بدء التشغيل.

معلومات التعبئة والتغليف والتسليم

• 1 × 74712-06-05-04-01 محول ثنائي الأسلاك لدرجات الحرارة العالية
• 1 × وثائق فحص جودة المصنع
• 1 × ورقة بيانات فنية
• 1 × تغليف واقٍ صناعي

خدمة الشحن العالمية

• التوصيل متاح في جميع أنحاء العالم.
• يتم شحن الطلبات عادةً خلال 24-48 ساعة.
• يشمل شركات الشحن FedEx و UPS و DHL.
• يشمل التغليف الواقي للتصدير.

دعم الضمان

• يشمل ضمان لمدة 12 شهرًا.
• الدعم الفني متاح خلال فترة الضمان.
• تخضع كل وحدة للفحص قبل الشحن.

الأسئلة الشائعة للمحترفين

لماذا يفضل بعض المهندسين محولات الملف المتحرك على التصميمات ذات الحالة الصلبة؟

تستجيب تقنية الملف المتحرك بشكل أقل قوة للإثارة المتعلقة بالصدمات.

يعمل هذا السلوك على تحسين الاستقرار في بيئات الآلات الصناعية الثقيلة.

كيف تؤثر زاوية التركيب على دقة القياس؟

يغير توجيه التركيب غير الصحيح المحور الفعال لحساسية الاهتزاز.

يعمل المحاذاة الصحيحة على تحسين قياسات السرعة القابلة للتكرار.

ما هو التطبيق الذي يستفيد من البنية السلبية ثنائية الأسلاك؟

غالبًا ما تستفيد أنظمة اختبار الاهتزاز المحمولة من أجهزة الاستشعار التي لا تتطلب طاقة خارجية.

هذا يبسط عمليات فحص الآلات المؤقتة.

كيف يجب على المهندسين تقييم قيود طول الكابل؟

قد تؤدي وصلات الكابلات الطويلة إلى تدهور الإشارة ذات التردد المنخفض.

راجع مواصفات نظام المراقبة قبل عمليات التركيب الممتدة.

ما هي حالة التشغيل التي تؤثر عادة على عمر المحول؟

يمكن أن تقلل الصدمات الميكانيكية المفرطة المستمرة من الاستقرار على المدى الطويل.

يعمل التركيب الصحيح ودعم الكابلات المتحكم به على تحسين الموثوقية التشغيلية.
