74712-01-10-02-00 Bently Nevada Seismoprobe Velocity Transducer | درجة حرارة عالية

نظرة عامة على المنتج

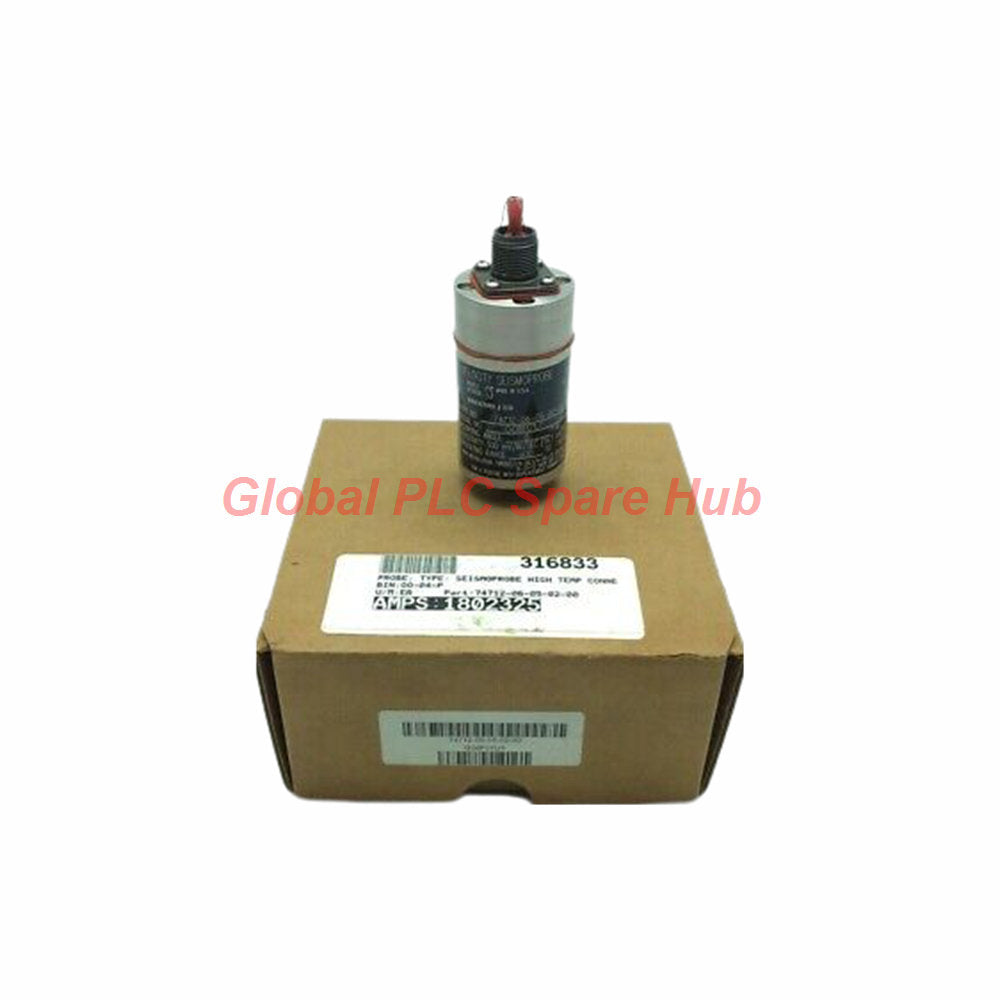

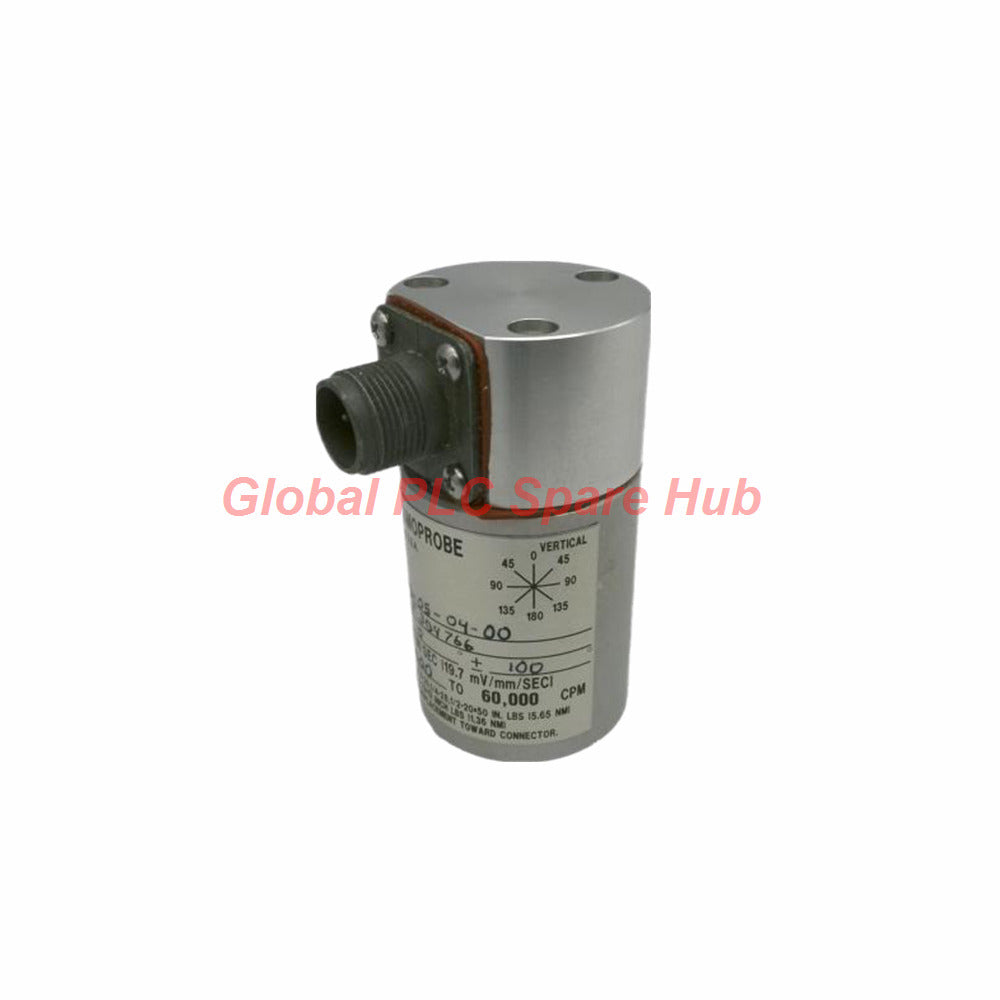

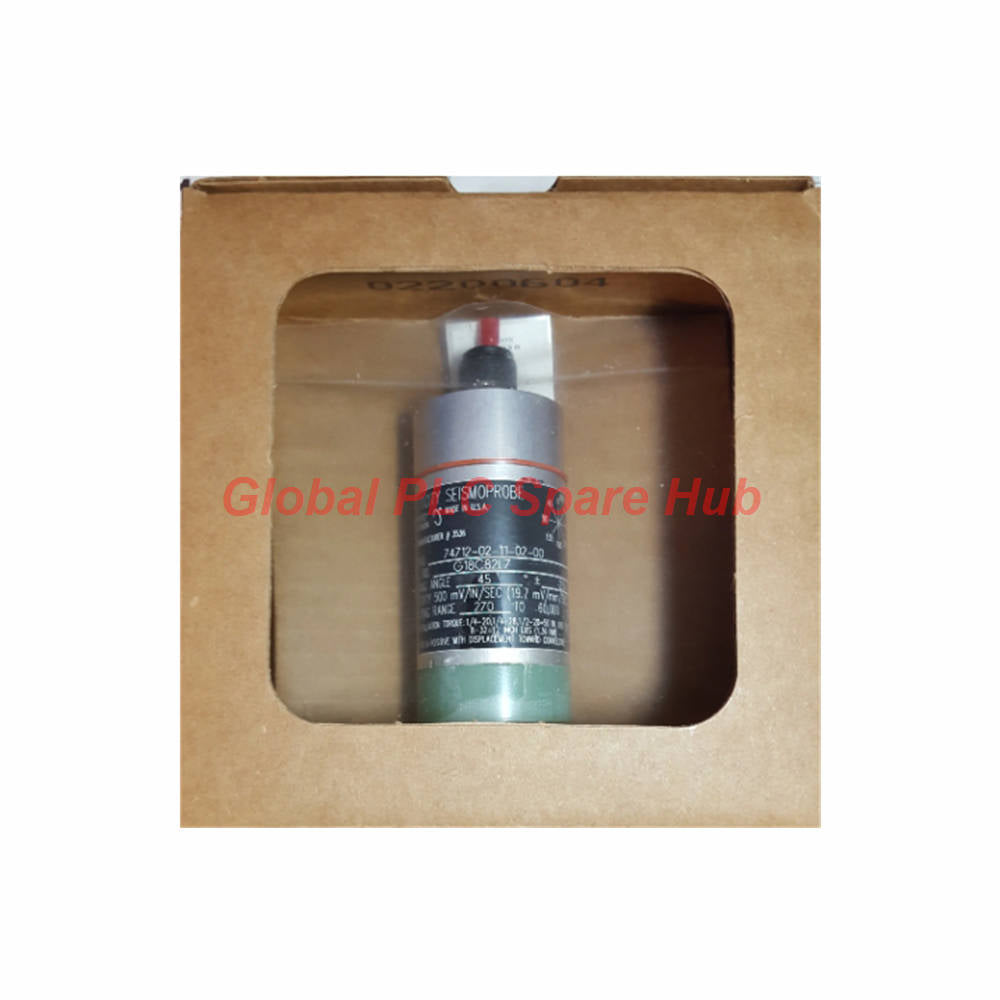

رؤية Global PLC Spare HUB: جهاز Bently Nevada 74712-01-10-02-00 هو محول سرعة ثنائي الأسلاك قوي وعالي الحرارة، تم تصميمه من عائلة Seismoprobe الموثوقة. تم بناء هذا الجهاز حول تقنية الملف المتحرك المتخصصة، ويقيس الاهتزاز المطلق للغلاف وحاوية المحمل دون الحاجة إلى طاقة حلقة كهربائية خارجية. تم تصنيعه في الولايات المتحدة الأمريكية، ويتميز بتكوين موصل علوي، وقاعدة تثبيت دائرية M10x1، ومغلف حراري ممتد مصمم للبيئات الصناعية القاسية حيث تواجه المستشعرات الصلبة قيودًا تشغيلية.

توزيع التكوين ومصفوفة أرقام الأجزاء

المواصفات الفنية المتقدمة

• الحساسية: 20 مللي فولت/مم/ث (500 مللي فولت/بوصة/ث) ±5% عند زاوية المعايرة إلى حمل 10 كيلو أوم.
• نطاق استجابة التردد: يعمل حتى 4.5 هرتز (270 دورة في الدقيقة) بناءً على خيار التركيب المحدد.
• نطاق التشغيل الديناميكي: حتى 2.54 مم (0.100 بوصة) أقصى إزاحة من الذروة إلى الذروة.
• خطية السعة: ±5% من 0.01 إلى 5.0 بوصة/ث (0.254 إلى 127 مم/ث) عند 100 هرتز (6000 دورة في الدقيقة).
• المقاومة الكهربائية: مقاومة الملف 1.25 كيلو أوم ±5% مع محاثة ملف مقفلة تبلغ 125 مللي هنري عادةً.
• مقاومة درجة الحرارة: نطاق عتبة التشغيل والتخزين من -29 درجة مئوية إلى +204 درجة مئوية (-20 درجة فهرنهايت إلى +400 درجة فهرنهايت).
• البصمة المادية الميكانيكية: ارتفاع 102 مم (4 بوصات) عادةً مع الموصل العلوي؛ قطر الغلاف 41 مم (1.6 بوصة).

المعدات المستهدفة والتطبيقات الصناعية

• يتم نشره على نطاق واسع في التوربينات البخارية الصناعية الكبيرة، وموسعات الغاز، ومضخات تغذية مياه الغلايات، والضواغط الطاردة المركزية الثقيلة.
• مثالي لأرضيات التوازن الخارجية أو ذات الاهتزازات العالية حيث يجب تتبع الحركة الهيكلية المطلقة لغلاف الغلاف باستمرار.
• مثالي لحلقات حماية الآلات المحمولة أو الدائمة المتصلة مباشرة بأنظمة مراقبة Bently Nevada 3300 أو 3500 عبر الأسلاك الميدانية حتى 305 أمتار.

قدرات تشخيص الآلات

• يلتقط اتجاهات السرعة المطلقة ذات النطاق العريض لعزل عدم التوازن، وعدم المحاذاة، والارتخاء الهيكلي في أغلفة المحامل الثقيلة.
• يقاوم أحمال الصدمات العابرة عالية التأثير حتى 50 جرام ذروة على المحاور غير الحساسة دون المساس بمعايرة الملف.
• يقدم إشارات إخراج موثوقة تتناسب مع سرعة الغلاف، مما يحمي الأصول الحيوية من الرنين التوافقي المدمر.

شروط التنفيذ والضمان والشحن

• حماية الضمان: ضمان شامل لمدة 12 شهرًا للاستبدال أو الإصلاح يغطي جميع عيوب التصنيع والمكونات.
• الجدول الزمني للإرسال: معالجة سريعة ومبسطة مع إرسال الطلبات في غضون 24 إلى 48 ساعة.
• شركاء الشحن العالميون: نقل دولي آمن باستخدام شركات الشحن الموثوقة FedEx و UPS و DHL.

تحليل النماذج المقارنة وإرشادات الاختيار

نموذج المقارنة: 74712-06-02-03-00

توصية هندسية: بينما ينتمي كلا النموذجين إلى نفس عائلة Seismoprobe، فإن 74712-06-02-03-00 يشتمل على زوايا تثبيت واتجاهات موصل بديلة مصممة للتوجيه المكاني المتخصص. اختر 74712-01-10-02-00 عندما يتطلب تخطيط جهازك تكوينًا قياسيًا للتركيب العلوي مقترنًا بقاعدة مسمار دائرية M10x1 للاختراق الرأسي أو الأفقي المباشر للغلاف.

الأسئلة الشائعة

لماذا يستخدم 74712-01-10-02-00 تقنية الملف المتحرك بدلاً من الإلكترونيات الصلبة؟
توفر بنية الملف المتحرك مرونة استثنائية ضد الصدمات والإثارة الميكانيكية الاندفاعية، مما يجعلها متفوقة للغاية في البيئات الصناعية القاسية حيث يمكن أن تتعرض رقائق التكامل الصلبة لتعب مبكر.

ما عزم الدوران المحدد الذي يجب على الفنيين استخدامه عند تركيب هذا المحول عبر مسمار M10x1؟
يجب على مهندسي الميدان تطبيق عزم دوران دقيق للتركيب يبلغ 5.6 نيوتن متر (50 رطل بوصة) لضمان اقتران ميكانيكي قوي ومنع توهين الإشارة عالية التردد الناجم عن التلامس السطحي غير المحكم.

كيف يؤثر تغيير مقاومة الحمل الخارجية على إخراج معايرة المحول؟
تعتمد الحساسية المحددة البالغة 20 مللي فولت/مم/ث على حمل إنهاء معاير 10 كيلو أوم بين الطرفين A و B؛ وسيؤدي تغيير هذه الممانعة خارج المعايير الموصى بها إلى تحويل خطية الإخراج.

ما هي العوامل التي تحدد سلوك الانحراف المنخفض التردد لهذا النموذج من مقياس الزلازل؟
تحكم استجابة التردد المنخفض بدقة تصميم زنبرك التعليق الداخلي ورمز الخيار المحدد 01، الذي يفرض عتبة تشغيل دنيا تبلغ 4.5 هرتز (270 دورة في الدقيقة).

كيف يمكن لموظفي الصيانة التحقق من صحة الملف الداخلي أثناء فترات إغلاق المصنع الروتينية؟
يمكن للفنيين قياس مقاومة التيار المستمر عبر الدبوسين A و B باستخدام مقياس متعدد معاير؛ يجب أن تقرأ الوحدة السليمة بدقة 1.25 كيلو أوم ضمن نطاق تحمل ±5%.
