6SE7014-0TP70-Z محول التحكم في الحركة SIMOVERT MASTERDRIVES من سيمنز

6SE7014-0TP70-Z | محول التحكم في الحركة Siemens SIMOVERT MASTERDRIVES

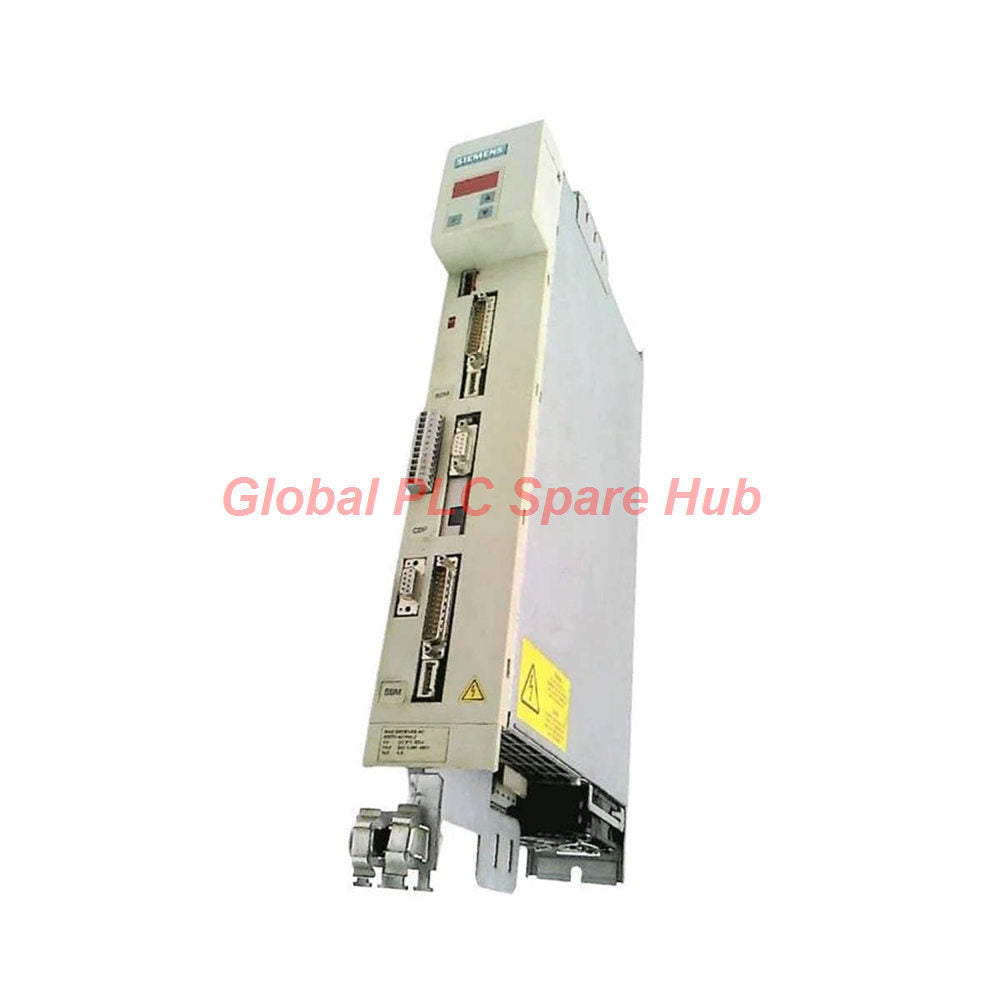

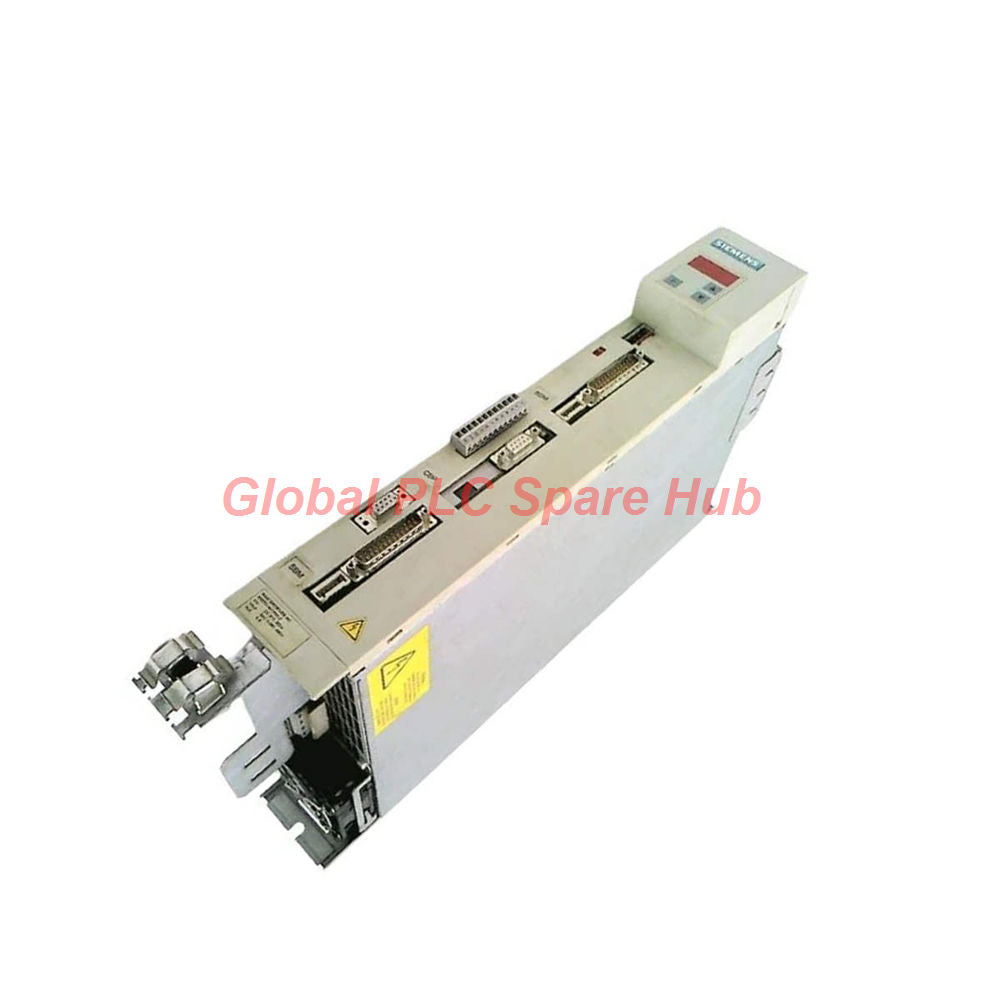

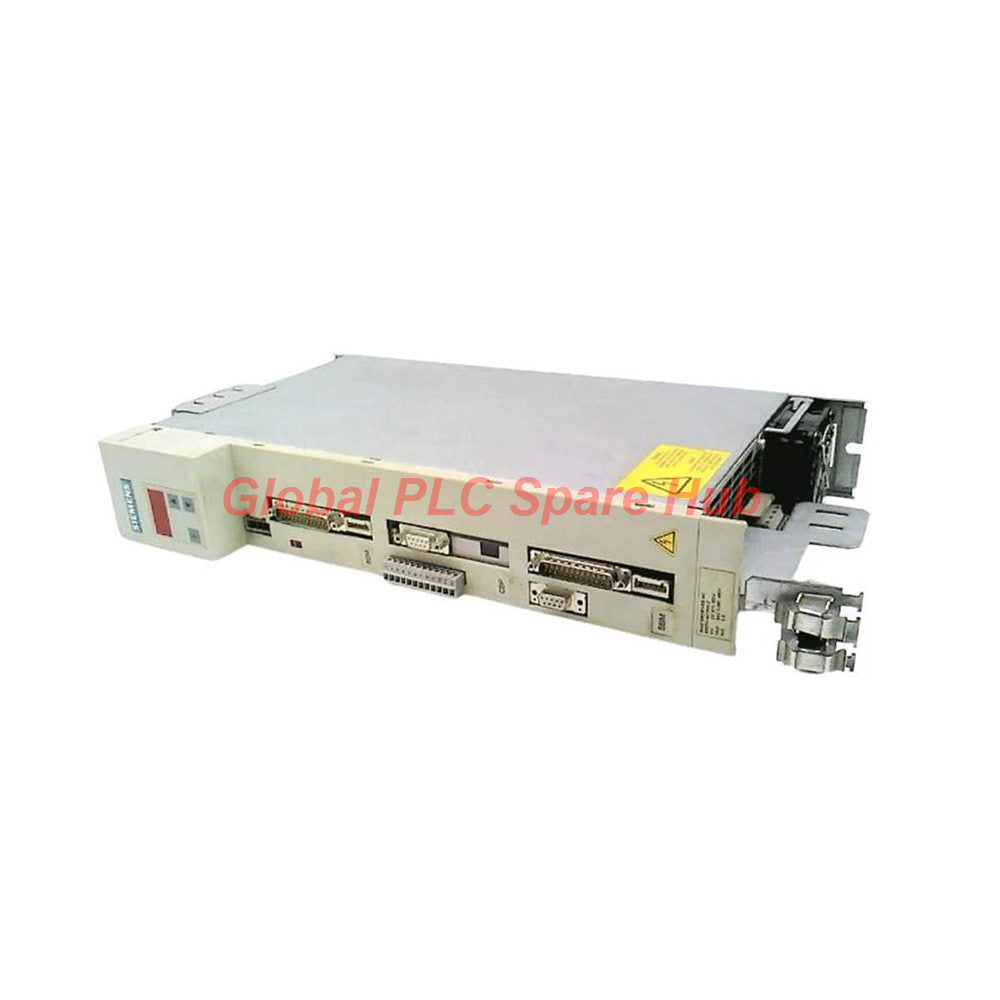

يعد محول التردد Siemens 6SE7014-0TP70-Z وحدة تحكم في الحركة من طراز SIMOVERT MASTERDRIVES Performance 2 Compact PLUS. وهو يدعم تطبيقات المحركات الصناعية التي تتطلب تشغيلًا محكومًا للمحرك ودمجه في أنظمة التحكم في الحركة المتوافقة.

تعمل هذه الوحدة بنطاق دخل تيار مستمر محدد يتراوح بين 510–650 فولت تيار مستمر. وتوفر تيار خرج اسميًا يبلغ 4 أمبير وقدرة مقدرة تبلغ 1.5 كيلو واط. كما أن غلافها من فئة IP20 يجعلها مناسبة للتركيب داخل خزانة كهربائية ملائمة.

يحدد وصف المنتج هذا الطراز كقطعة غيار ويشير إلى وجود وثائق على قرص مضغوط. قبل الاستبدال، يجب على المهندسين التحقق من رمز الطلب الكامل، وتكوين المحرك المثبت، ومتطلبات ناقل التيار المستمر (DC bus)، وتوافق نظام التحكم.

01 | نظرة عامة على البيانات الفنية

المعلمة	المواصفات
الشركة المصنعة	سيمنز (Siemens)
نطاق المنتج	SIMOVERT
سلسلة المنتج	MASTERDRIVES
الطراز / رقم القطعة	6SE7014-0TP70-Z
نوع المنتج	محول تردد للتحكم في الحركة
تكوين المنتج	وحدة Performance 2، Compact PLUS
جهد دخل التيار المستمر	510–650 فولت تيار مستمر
تيار الخرج الاسمي	4 أمبير
القدرة الاسمية المقدرة	1.5 كيلو واط
التردد المحدد	50/60 هرتز
أطوار الدخل	3 أطوار، كما هو مذكور في المواصفات الموردة؛ تحقق من تكوين دخل الطاقة الدقيق في الدليل المرفق
فئة الحماية	IP20
الأبعاد	حوالي 18.5 × 18.5 × 15 سم
الوزن	حوالي 3.6 كجم
الوثائق	وثائق على قرص مضغوط، كما هو محدد في وصف المنتج

ملاحظة هندسية: لا تحدد المواصفات الموردة نطاق تردد الخرج، أو قدرة التحميل الزائد، أو أوضاع التحكم، أو واجهة التغذية الراجعة، أو بروتوكولات الاتصال. يرجى مطابقة هذه التفاصيل مع وثائق سيمنز الخاصة برمز الطلب الدقيق قبل دمج النظام.

02 | وظيفة المحرك ودوره في النظام

ينتمي الطراز 6SE7014-0TP70-Z إلى عائلة SIMOVERT MASTERDRIVES للتحكم في الحركة. ويتمثل دوره في دعم تشغيل المحرك بشكل محكوم ضمن بنية محرك متوافقة.

• التحكم في محرك المحرك: يوفر وظيفة تحويل التردد لتطبيقات المحركات الصناعية المتوافقة.
• دمج التحكم في الحركة: يدعم تصميمات أنظمة القيادة التي تتطلب تشغيلًا متناسقًا للمحرك، وذلك وفقًا لتكوين التحكم المثبت.
• تركيب مدمج: تدعم أبعاده المذكورة التخطيط المكاني لخزائن التحكم المناسبة.
• الدمج في الخزائن: يتطلب الغلاف من فئة IP20 الحماية من التعرض البيئي المباشر.
• استبدال الصيانة: يساعد رقم القطعة الكامل المهندسين في تحديد قطعة الغيار المطلوبة.

03 | مجالات تطبيق هذا المحول

مجال التطبيق	مهمة القيادة المحتملة	الفحص قبل التركيب
آلات التصنيع الصناعية	تشغيل المحرك بشكل محكوم في الآلات المتوافقة	تحقق من تصنيفات المحرك ومتطلبات التحكم في الحركة.
معدات الإنتاج الآلي	التحكم في سرعة المحرك وتسلسل التشغيل	تأكد من واجهة وحدة التحكم والمحرك.
آلات مناولة المواد	تشغيل المحرك في آليات النقل المتوافقة	تحقق من خصائص الحمل ومتطلبات الكبح.
معدات التعبئة والتغليف	التحكم في المحرك لمحاور الآلة المناسبة	تأكد من الاستجابة الديناميكية وتوافق التغذية الراجعة.
أنظمة التموضع الصناعية	تشغيل المحرك ضمن تكوين معتمد للتحكم في الحركة	تحقق من التغذية الراجعة للمشفر ووظائف التموضع.
تركيبات MASTERDRIVES الحالية	صيانة واستبدال أجهزة القيادة المتوافقة	طابق رمز الطلب الكامل والتكوين المثبت.

تصف هذه التطبيقات حالات الاستخدام المحتملة للأنظمة المتوافقة. تعتمد الملاءمة الفعلية على بيانات المحرك، ومتطلبات الحمل، وتكوين المحرك، ومواصفات الشركة المصنعة.

04 | قائمة فحص التركيب والتشغيل

1. تحقق من رقم القطعة: طابق رمز الطلب الكامل 6SE7014-0TP70-Z مع الوحدة المثبتة ووثائق المشروع.
2. افحص ناقل التيار المستمر: تأكد من بقاء دخل التيار المستمر للنظام ضمن نطاق 510–650 فولت تيار مستمر المحدد.
3. راجع تصنيفات المحرك: قارن تيار المحرك، والقدرة المقدرة، والجهد، ومتطلبات التشغيل بحدود التشغيل المعتمدة للمحول.
4. افحص الغلاف: تأكد من وجود مساحة كافية في الخزانة، والتهوية، والحماية البيئية لجهاز من فئة IP20.
5. تحقق من التوصيلات: اتبع مخطط أسلاك سيمنز لتوصيلات الطاقة، والمحرك، والتأريض، والتحكم، والتغذية الراجعة.
6. تحقق من واجهات النظام: تأكد من إشارات التحكم، وواجهات الاتصال، ومتطلبات التغذية الراجعة قبل تزويد المحرك بالطاقة.
7. راجع المعلمات: سجل التكوين الحالي وتأكد من صحة معلمات المحرك والتحكم.
8. إجراء اختبار محكوم: تحقق من حالة المحرك، واتجاه الدوران، والتيار، واستجابة التشغيل وفقًا لإجراء تشغيل معتمد.

السلامة من الجهد العالي: يمثل جهد ناقل التيار المستمر المحدد خطرًا كهربائيًا جسيمًا. يجب على الموظفين المؤهلين اتباع أوقات التفريغ الخاصة بالشركة المصنعة، وإجراءات العزل، ومتطلبات التحقق قبل العمل على المحرك.

05 | نهج التشخيص لمهندسي الصيانة

يبدأ استكشاف الأخطاء وإصلاحها بفعالية من خلال فصل مشكلات مصدر الطاقة، وأخطاء التكوين، وأعطال المحرك، ومشاكل واجهة التحكم. سجل رمز الخطأ وظروف التشغيل قبل تغيير المعلمات أو استبدال الأجهزة.

العرض	السبب المحتمل	إجراء التشخيص
المحرك لا يعمل	مشكلة في تزويد ناقل التيار المستمر، أو تشغيل جهاز الحماية، أو خطأ في التوصيل	اتبع الإجراء المعتمد للتحقق من ظروف التزويد والتوصيلات.
المحرك يبلغ عن خطأ أثناء البدء	عدم تطابق التكوين، أو مشكلة في الطاقة، أو خطأ في المعدات المتصلة	سجل رمز الخطأ الدقيق وراجع دليل سيمنز ذي الصلة.
المحرك لا يستجيب للأوامر	شروط التمكين، أو مصدر الأمر، أو عدم تطابق واجهة التحكم	تحقق من إشارات التحكم، والتعشيق، وتخصيصات المعلمات.
تيار المحرك يتجاوز التوقعات	بيانات محرك غير صحيحة، أو حمل ميكانيكي زائد، أو معلمات تشغيل غير مناسبة	راجع بيانات لوحة اسم المحرك، وظروف الحمل، وتشخيصات المحرك.
أداء التموضع غير متسق	تكوين التغذية الراجعة، أو الخلوص الميكانيكي، أو مشاكل ضبط التحكم	تحقق من إشارات التغذية الراجعة، والحالة الميكانيكية، وإعدادات الضبط المعتمدة.
المحرك يتوقف بعد التشغيل المطول	الإجهاد الحراري، أو درجة حرارة الخزانة، أو ظروف الحمل المستمر	راجع سجل الأخطاء، والتهوية، وتحميل المحرك، وظروف التشغيل.

لا تحدد بيانات المنتج المدرجة وظائف التشخيص المدمجة أو تعريفات رموز الأخطاء. استخدم مؤشرات الوحدة المثبتة ووثائق سيمنز المناسبة لتحديد السبب الفعلي للخطأ.

06 | رؤية مركز Global PLC Spare HUB

بالنسبة لمشروع استبدال MASTERDRIVES، فإن الخطوة الأكثر أهمية هي مطابقة رقم القطعة الكامل والتحقق من بنية المحرك المحيطة. قد يكون للمحولات المتشابهة في المظهر تصنيفات أو خيارات تحكم أو متطلبات توصيل مختلفة.

سيناريو ميداني: الاستبدال بعد عطل في المحرك

تتوقف آلة إنتاج عن العمل بعد أن أبلغ المحول الحالي عن خطأ. يقوم مهندس الصيانة بتسجيل رمز الخطأ، وبيانات لوحة اسم المحرك، وتكوين ناقل التيار المستمر، ومعلمات المحرك الحالية. ثم يتحقق المهندس من رمز الطلب الكامل لقطعة الاستبدال قبل الموافقة على التركيب.

تقلل هذه العملية من مخاطر استبدال وحدة بتصنيف تيار أو تكوين تحكم غير متوافق. كما أنها تساعد في الحفاظ على إعدادات التشغيل الأصلية حيث تدعمها الأجهزة.

سيناريو ميداني: رحلات التيار الزائد المتكررة

يتعطل محرك ناقل أثناء التسارع بعد الصيانة. يتحقق المهندس من الحمل الميكانيكي، وبيانات المحرك، وإعدادات التسارع، وسجل الأخطاء. كما يتأكد المهندس من أن المحول المختار يناسب ملف تعريف الحمل الفعلي قبل تغيير معلمات التشغيل.

توضح هذه الأمثلة طرق استكشاف الأخطاء وإصلاحها الهندسية الشائعة. وهي لا تمثل حالات عملاء تم التحقق منها بشكل مستقل ولا تضمن نتيجة إصلاح محددة.

07 | خمسة أسئلة شائعة مهنية

س1: ما هي التفاصيل الأكثر أهمية عند مطابقة هذا المحول مع محرك مثبت؟

ابدأ برقم القطعة الكامل، وجهد ناقل التيار المستمر، وتيار الخرج الاسمي، والقدرة المقدرة، وتكوين التحكم، ومتطلبات التغذية الراجعة. تحقق أيضًا من واجب المحرك والتطبيق مقابل الوثائق الفنية لسيمنز.

س2: هل يضمن تصنيف 1.5 كيلو واط التوافق مع كل محرك بقدرة 1.5 كيلو واط؟

لا. يجب على المهندسين أيضًا مقارنة التيار المقدر، وجهد المحرك، وملف تعريف الحمل، ومتطلبات التسارع، وظروف التشغيل. التصنيف بالقدرة المطابقة وحده لا يثبت التوافق الكهربائي أو الوظيفي.

س3: ماذا يجب أن أتحقق إذا كانت وحدة الاستبدال تستخدم معلمات مختلفة عن الأصلية؟

قارن مجموعة المعلمات المحفوظة مع أجهزة الاستبدال وتكوين التحكم. تحقق من بيانات المحرك، ومصادر الأوامر، وتخصيصات التغذية الراجعة، وإعدادات الحماية. لا تنقل المعلمات بشكل عشوائي بين أنواع المحركات المختلفة.

س4: ما هي المعلومات التي تساعد المورد في تحديد قطعة الغيار الصحيحة بسرعة؟

قدم رقم قطعة سيمنز الكامل، وصورة واضحة للوحة الاسم، وطراز المحرك المثبت، وتطبيق الآلة. أرفق الكمية المطلوبة والوجهة لدعم عرض أسعار وتقدير شحن أكثر دقة.

س5: ما الذي يجب على فرق الصيانة التحقق منه قبل إعادة الآلة التي تم إصلاحها إلى الإنتاج؟

تحقق من التأريض الوقائي، وإعدادات المعلمات، واستجابة الأوامر، واتجاه المحرك، وإشارات التغذية الراجعة ذات الصلة. اختبر الآلة في ظل ظروف محكومة وتأكد من زوال ظروف الخطأ. اتبع إجراءات التشغيل والسلامة الرسمية للموقع قبل استئناف التشغيل العادي.

08 | التعبئة والشحن والضمان

• المنتج: وحدة Siemens 6SE7014-0TP70-Z SIMOVERT MASTERDRIVES للتحكم في الحركة Performance 2 Compact PLUS.
• الوثائق: وثائق على قرص مضغوط، كما هو مذكور في وصف المنتج المورد. تحقق من محتويات العبوة الدقيقة قبل الطلب.
• التعبئة: تعبئة واقية مناسبة للنقل.
• الضمان: ضمان لمدة 12 شهرًا، يخضع لشروط البيع المؤكدة.
• شركات الشحن: فيديكس (FedEx)، ويو بي إس (UPS)، ودي إتش إل (DHL).
• هدف الإرسال: عادةً 24–48 ساعة بعد تأكيد الطلب، رهناً بتوفر المخزون ومعالجة الطلب.
• دعم عرض الأسعار: اطلب الأسعار، والتوافر، والمهلة الزمنية، وتأكيد الحزمة قبل تقديم الطلب.

اطلب عرض أسعار لـ Siemens 6SE7014-0TP70-Z

اتصل بـ Global PLC Spare HUB للحصول على محول 6SE7014-0TP70-Z SIMOVERT MASTERDRIVES. أرفق تفاصيل تطبيقك، والكمية المطلوبة، ووجهة التسليم. يمكن لفريقنا المساعدة في مراجعة تحديد القطعة، والمتطلبات الفنية، وخيارات الشحن.
