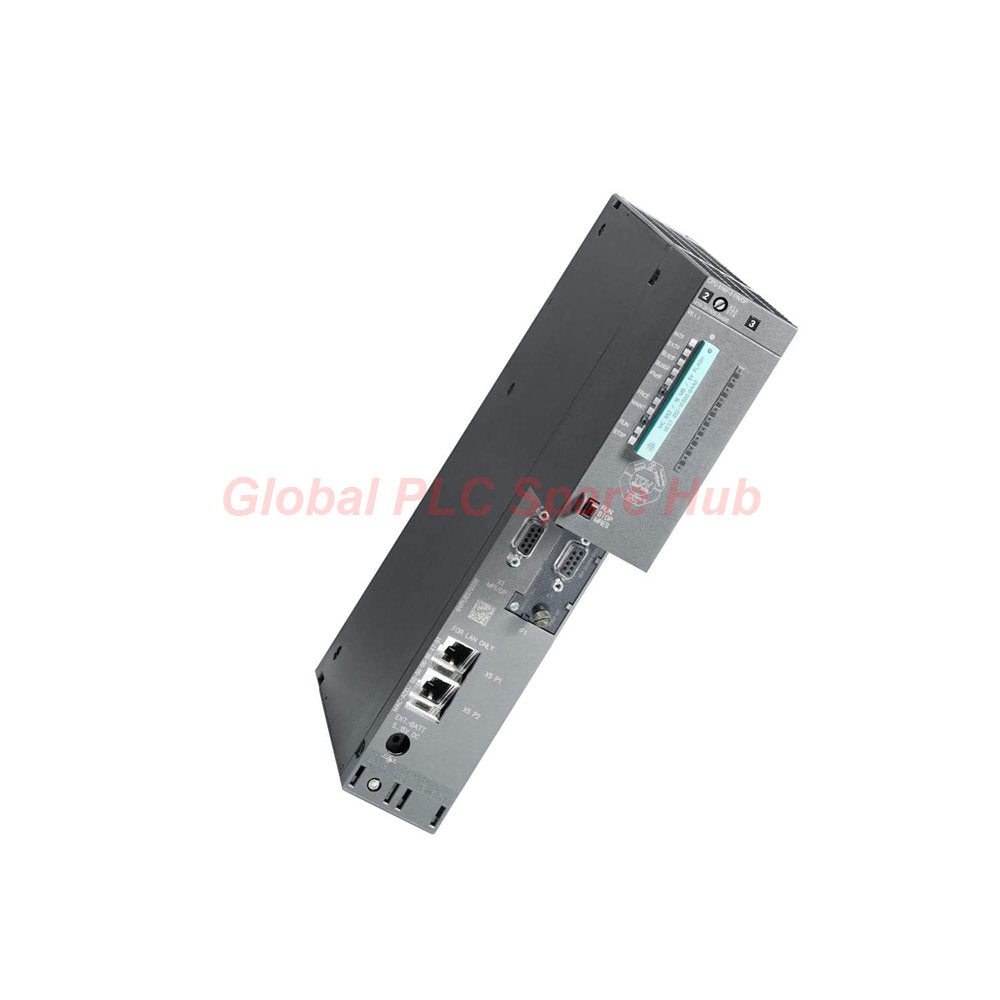

6ES7416-3FS06-0AB0 وحدة تحكم SIMATIC S7-400 CPU 416F-3 PN/DP من سيمنز

Manufacturer: Siemens
Product No.: 6ES7416-3FS06-0AB0
Condition： متوفر بالمخزون
Product Type: وحدة المعالجة المركزية
Product Origin: DE
Payment: T/T, Western Union
Weight: 900g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة ثاقبة من المركز العالمي لقطع غيار PLC

يُعد 6ES7416-3FS06-0AB0 وحدة معالجة أولية آمنة ضد الأعطال ضمن خط وحدات التحكم المتطورة SIMATIC S7-400.

ينشر مهندسو التحكم وحدة المعالجة المركزية عالية الأداء هذه للتحكم في إعدادات التصنيع المعقدة التي تتطلب امتثالًا صارمًا للسلامة الوظيفية.

تقسم ذاكرة العمل المدمجة البالغة 16 ميجابايت بالتساوي إلى 8 ميجابايت لرمز التنفيذ السريع و 8 ميجابايت للاحتفاظ بالبيانات.

تتعامل هذه الوحدة مع مهام الأتمتة القياسية والحرجة للسلامة المتزامنة عبر شبكات الاتصال الصناعية المتنوعة.

يحقق تصميم اللوحة الخلفية المقسمة سرعات تنفيذ بت فائقة السرعة تبلغ 30 نانوثانية لكل تعليمات.

يضمن هذا الأداء العالي تنسيقًا استجابيًا للحلقة أثناء تشغيل التشخيصات المستمرة عبر أنظمة الإدخال/الإخراج الموزعة العميقة.

يستوعب الجهاز تغييرات التكوين السريع أثناء وقت التشغيل النشط باستخدام إجراءات التكوين القياسية في التشغيل.

تشمل إعدادات المعدات المناسبة ما يلي:

هيكل الرف المعياري SIMATIC S7-400 UR1 أو UR2 أو CR
محطات الإدخال/الإخراج الموزعة الآمنة ضد الأعطال ET 200S و ET 200SP
لوحات SIMATIC Comfort ومحطات الكمبيوتر الصناعية
برنامج STEP 7 Engineering الإصدار V5.5 أو أعلى

نظرة عامة على المنتج

يُعد Siemens 6ES7416-3FS06-0AB0 وحدة معالجة مركزية آمنة ضد الأعطال مصممة لتطبيقات الأتمتة الحرجة ذات السعة العالية.

يتضمن المعالج واجهات MPI/PROFIBUS DP و PROFINET مدمجة بالإضافة إلى فتحة توسعة للوحدات الفرعية القابلة للتوصيل.

يتم تركيب هذا الجهاز بإحكام عبر فتحتين ماديّتين داخل مجموعة رف مركزية للإشراف على حلقات الآلات المعقدة.

المواصفات الفنية

العلامة التجارية للشركة المصنعة: Siemens
تعيين الطراز: 6ES7416-3FS06-0AB0
سلسلة المنتج: SIMATIC S7-400
تصنيف الجهاز: وحدة معالجة مركزية آمنة ضد الأعطال (CPU416F-3 PN/DP)
إصدار جوهر الأجهزة: الإصدار 01
خط أساس البرامج الثابتة: الإصدار V6.0
إجمالي ذاكرة العمل: 16 ميجابايت مدمجة
ذاكرة عمل البرنامج: 8 ميجابايت لتخزين التعليمات المنطقية
ذاكرة عمل البيانات: 8 ميجابايت للاحتفاظ بالمتغيرات العملية
نطاق ذاكرة التحميل: قابل للتوسيع حتى 64 ميجابايت باستخدام بطاقات ذاكرة فلاش خارجية
سرعة تشغيل البت: 30 نانوثانية وقت التنفيذ
سرعة النقطة العائمة: 90 نانوثانية وقت التنفيذ
حد كتل البيانات: 10,000 كتلة كحد أقصى تتراوح من DB1 إلى DB16000
حجم كتلة البيانات: 64 كيلوبايت سعة قصوى لكل كتلة فردية
عدادات S7 المتاحة: 2,048 عدادًا داخليًا مع معلمات قابلة للتعديل
مؤقتات S7 المتاحة: 2,048 مؤقتًا داخليًا مع قواعد توقيت قابلة للتكوين
سعة القناة الرقمية: 131,072 حد إدخال وإخراج مركزي
سعة القناة التناظرية: 8,192 حد إدخال وإخراج مركزي
سحب تيار اللوحة الخلفية 5 فولت: 1.3 أمبير استهلاك نموذجي و 1.5 أمبير حد أقصى للسعة
سحب تيار اللوحة الخلفية 24 فولت: 300 مللي أمبير كحد أقصى مع 150 مللي أمبير مخصص لكل واجهة DP نشطة
فقدان الطاقة الحرارية: 6.5 واط تبديد حراري نموذجي و 7.5 واط تبديد أقصى
استنزاف البطارية الاحتياطية: 125 ميكرو أمبير تيار نموذجي و 450 ميكرو أمبير سحب أقصى عند 40 درجة مئوية
نوع الواجهة 1: طبقة مادية RS 485 مدمجة تدعم MPI و PROFIBUS DP بسرعة 12 ميجابت/ثانية
نوع الواجهة 2: واجهة PROFINET مدمجة تتميز بمحول إيثرنت ثنائي المنفذ RJ45
نوع الواجهة 3: فتحة وحدة واجهة قابلة للتوصيل مصممة لوحدات IF 964-DP الفرعية
أجهزة PROFINET IO: تتصل بما يصل إلى 256 جهازًا ميدانيًا خارجيًا عبر شبكات RT أو IRT
انحراف مزامنة النظام: أقل من 1.7 ثانية في اليوم أثناء حالة التخزين المؤقت غير المفعّلة
عرض الوحدة الفعلية: 50 مم
ارتفاع الوحدة الفعلية: 290 مم
عمق الوحدة الفعلية: 219 مم
الوزن الصافي للوحدة: 0.900 كيلوجرام

إمكانيات التشخيص والسلامة

ينفذ النظام الإجراءات المتعلقة بالسلامة حتى SIL 3 وفقًا لمعايير IEC 61508.
يخزن مخزن تشخيص مدمج ما يصل إلى 3,200 إدخال فريد لتتبع الأخطاء التاريخية.
يمكّن خادم ويب مدمج من عرض التشخيص عن بُعد عبر حزم متصفح عميل HTTP القياسية.
تدير تنبيهات النظام تلقائيًا أخطاء الكتل واستثناءات الشبكة غير المتزامنة باستخدام كتل تنظيم متخصصة.

سيناريوهات التطبيقات الصناعية

خطوط مكابس السيارات: تدير التعامل الميكانيكي المتزامن السريع مع الحفاظ على حلقات مراقبة ستارة الأمان الضوئية المطلقة.
معالجة دفعات المواد الكيميائية: تشغل حلقات تحكم تنظيمية معقدة جنبًا إلى جنب مع منطق إيقاف التشغيل في حالات الطوارئ على لوحة خلفية واحدة.
التحكم في توليد الطاقة: تجمع ملفات تعريف غلايات تناظرية عالية الكثافة مع الحفاظ على أقفال صمام الوقود الآمنة على مستوى المللي ثانية.
محاور الخدمات اللوجستية الموزعة: توجه سيور النقل الفرز عالية السرعة المترامية الأطراف عبر طوبولوجيا البنية التحتية لشبكة PROFINET متعددة المنافذ واسعة النطاق.

دليل الاختيار والشراء

تأكد من أن نظام البرمجة الحالي الخاص بك يتطابق مع STEP 7 V5.5 أو أعلى لمسح التناقضات في كتالوج الأجهزة.
احسب احتياجات ذاكرة التحميل الخاصة بك لاختيار حجم بطاقة ذاكرة فلاش أو RAM خارجية مناسب.
قم بتقييم بنية شبكتك لمعرفة ما إذا كانت طوبولوجيا شبكتك تتطلب وحدة فرعية إضافية رئيسية IF 964-DP قابلة للتوصيل.
تحقق من أن وحدة إمداد الطاقة للنظام في تخطيط الرف الخاص بك يمكنها التعامل مع سحب تيار اللوحة الخلفية البالغ 1.5 أمبير.

شروط الشحن والخدمات اللوجستية والضمان

معايير التعبئة والتغليف: يتم شحنها في حاويات آمنة ومختومة من المصنع الأصلي ومضادة للكهرباء الساكنة للحفاظ على تتبع الدائرة الصناعية الثقيلة.
ضمان الضمان: محمية بالكامل بموجب سياسة ضمان تجارية شاملة لمدة 12 شهرًا تغطي جميع المكونات الوظيفية.
شركاء الخدمات اللوجستية العالميون: يتم إدارة التسليم السريع مباشرة عبر شبكات النقل السريع الممتازة بما في ذلك FedEx و UPS و DHL.
سرعة الإرسال: تضمن خطوط التوزيع الآمنة معالجة الطلبات وتأكيد التتبع في غضون 24 إلى 48 ساعة.

الأسئلة المتداولة

ما هو الفرق بين أقسام ذاكرة عمل الكود المدمجة وذاكرة عمل البيانات؟

تنفذ ذاكرة الكود البالغة 8 ميجابايت منطق الخطوة المترجم حصريًا. وتحتفظ ذاكرة البيانات المتبقية البالغة 8 ميجابايت بقيم المتغيرات والمثيلات وجداول DB.

هل يمكنني توسيع ذاكرة العمل المادية البالغة 16 ميجابايت إذا زاد حجم برنامجي؟

لا. لا يمكن توسيع ذاكرة العمل المدمجة البالغة 16 ميجابايت. يجب عليك الترقية إلى وحدة معالجة أكبر إذا تجاوز رمزك الحدود.

كيف تحمي البطارية الاحتياطية برنامج المستخدم أثناء انقطاع كامل للتيار الكهربائي عن المنشأة؟

تحافظ بطارية الرف الاحتياطية على حالة ذاكرة الوصول العشوائي الداخلية، مما يمنع فقدان البيانات عبر منطقة ذاكرة العمل أثناء فترات الانقطاع الطويلة.

لماذا تتطلب الواجهة الثالثة وحدة فرعية خارجية بدلاً من توصيل الأسلاك مباشرة؟

المنفذ الثالث عبارة عن فتحة واجهة مفتوحة. تتطلب وحدة IF 964-DP لإنشاء معلمات اتصال RS485 مادية.

ما هو برنامج التكوين الذي يتعامل مع جوانب البرمجة الآمنة ضد الأعطال لوحدة المعالجة المركزية هذه؟

يستخدم المهندسون حزم S7 Distributed Safety أو STEP 7 Safety Advanced الإضافية لكتابة كتل تعليمات آمنة ضد الأعطال.
