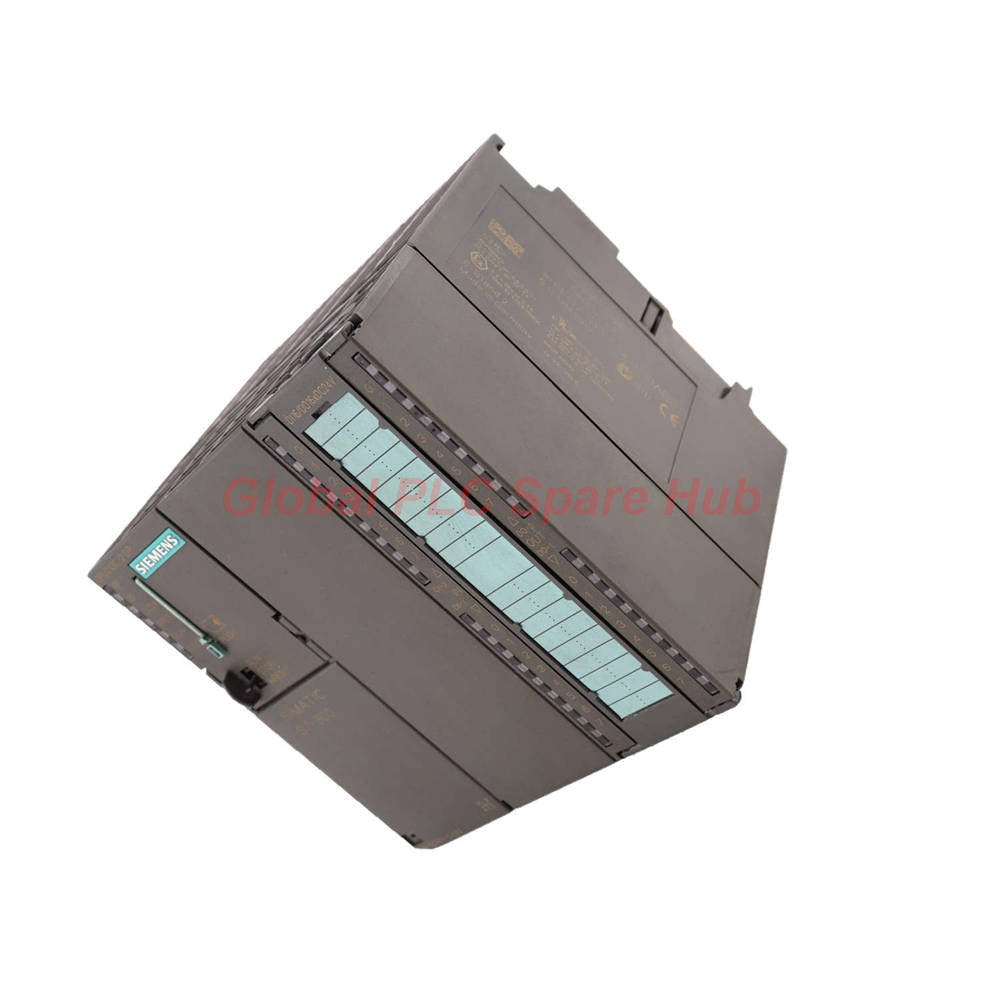

6ES7313-6CE01-0AB0 وحدة التحكم Siemens SIMATIC S7-300 CPU 313C-2DP

التميز التقني: وحدة المعالجة المركزية 6ES7313-6CE01-0AB0

تُعد 6ES7313-6CE01-0AB0 وحدة قوية ضمن عائلة SIMATIC S7-300. كوحدة معالجة مركزية مدمجة CPU 313C-2DP، فإنها تدمج معالجة عالية السرعة مع مدخلات/مخرجات مدمجة (I/O)، مما يجعلها مثالية لهياكل التحكم الموزعة. تعمل هذه المتحكمة كمركز ذكاء لمنطق الآلة المعقد، وتتميز بذاكرة عمل تبلغ 32 كيلوبايت وواجهة PROFIBUS DP مدمجة لاتصال سلس عبر ناقل المجال.

المواصفات التقنية الأساسية

• الماركة/السلسلة: Siemens SIMATIC S7-300
• معرف الطراز: 6ES7313-6CE01-0AB0
• ذاكرة العمل: 32 كيلوبايت (مدمجة للبرنامج/البيانات)
• المدخلات/المخرجات المدمجة: 16 مدخل رقمي / 16 مخرج رقمي
• عدادات عالية السرعة: 3 قنوات (حتى 30 كيلوهرتز)
• واجهات الاتصال: MPI + PROFIBUS DP Master/Slave
• وقت المعالجة: 0.1 ميكروثانية (عمليات البت)
• مصدر الطاقة: 24 فولت تيار مستمر مدمج
• الأبعاد: 120 مم × 125 مم × 130 مم

نظرة عامة من Global PLC Spare HUB

يختار المهندسون وحدة 6ES7313-6CE01-0AB0 لموثوقيتها في التشغيل الآلي متوسط ​​النطاق. يسمح دمج المدخلات/المخرجات الرقمية المدمجة وقدرة PROFIBUS DP بتوفير كبير في مساحة الخزانة. يتم استخدامها على أفضل وجه في أنظمة فرز الناقلات، وآلات التعبئة والتغليف، والتحكم المحلي في خطوط التجميع حيث تكون معالجة النبضات عالية السرعة (30 كيلوهرتز) واتصال ناقل المجال القوي ضروريات تشغيلية.

التشخيص والموثوقية التشغيلية

توفر وحدة المعالجة المركزية قدرات تشخيصية واسعة لتقليل وقت التوقف عن العمل:

• المراقبة المدمجة: تشخيص النظام المتكامل وكتل تنظيم الإنذار (OB 80, 121, 122).
• إشارة LED: إشارة حالة في الوقت الفعلي لحالة وحدة المعالجة المركزية، والاتصال، وحالة المدخلات/المخرجات.
• أدوات المراقبة: تدعم التنفيذ التدريجي للبرنامج وتعيين المتغيرات لعزل الأخطاء بسرعة.

اللوجستيات والدعم

• الشحن العالمي: نستخدم FedEx وUPS وDHL لضمان وصول مكوناتك بأمان وفي الوقت المحدد.
• المهلة الزمنية: تضمن المعالجة المُحسّنة الإرسال في غضون 24-48 ساعة.
• الضمان: هذه الوحدة مدعومة بضمان أداء لمدة 12 شهرًا لراحة بالك.

الأسئلة التقنية المتكررة من الخبراء

هل يمكنني توسيع ذاكرة عمل وحدة المعالجة المركزية هذه؟
لا، ذاكرة العمل البالغة 32 كيلوبايت ثابتة. للمشاريع الأكبر، فكر في الانتقال إلى وحدة معالجة مركزية S7-300 ذات سعة أعلى أو الانتقال إلى سلسلة S7-1500.

هل تتطلب بطارية خارجية للحفاظ على البيانات؟
لا، تستخدم هذه الوحدة بطاقة ذاكرة ميكروية (MMC) لا تحتاج إلى صيانة للاحتفاظ بالبيانات، مما يجعلها موثوقة للغاية في البيئات عالية الاهتزاز.

ما هو الحد الأقصى لعدد وحدات PROFIBUS التابعة التي يمكنني توصيلها؟
يمكنك توصيل ما يصل إلى 32 وحدة تابعة PROFIBUS DP بالواجهة المدمجة DP للتحكم الموزع في المدخلات/المخرجات.

نصيحة للاختيار: كيف أختار الموصل المناسب؟
تتطلب وحدة المعالجة المركزية موصلًا أماميًا قياسيًا بـ 40 سنًا. تأكد من توفر حزمة الأسلاك المناسبة أثناء التثبيت للحفاظ على سلامة الحماية.

نصيحة خبرة: لماذا تُظهر وحدة المعالجة المركزية الخاصة بي خطأ في الناقل؟
عادةً، يشير هذا إلى عدم تطابق في تكوين PROFIBUS أو قصر في الكابلات. تحقق من إنهاء موصل DP وإعدادات عنوان الناقل لوحداتك التابعة المتصلة.

أفضل ممارسات التكامل

• إدارة البرامج الثابتة: تأكد دائمًا من أن إصدار STEP 7 لديك هو V5.2 SP1 على الأقل لضمان التوافق الكامل مع 6ES7313-6CE01-0AB0.
• البيئة: بينما تصنف وحدة المعالجة المركزية IP20، تأكد من تهوية خزانة التحكم للحفاظ على درجة حرارة التشغيل المقدرة.
• معالجة النبضات: عند استخدام عدادات سريعة 30 كيلوهرتز، تأكد من توجيه إشارات الإدخال الخاصة بك عبر كابلات محمية لمنع التداخل.
