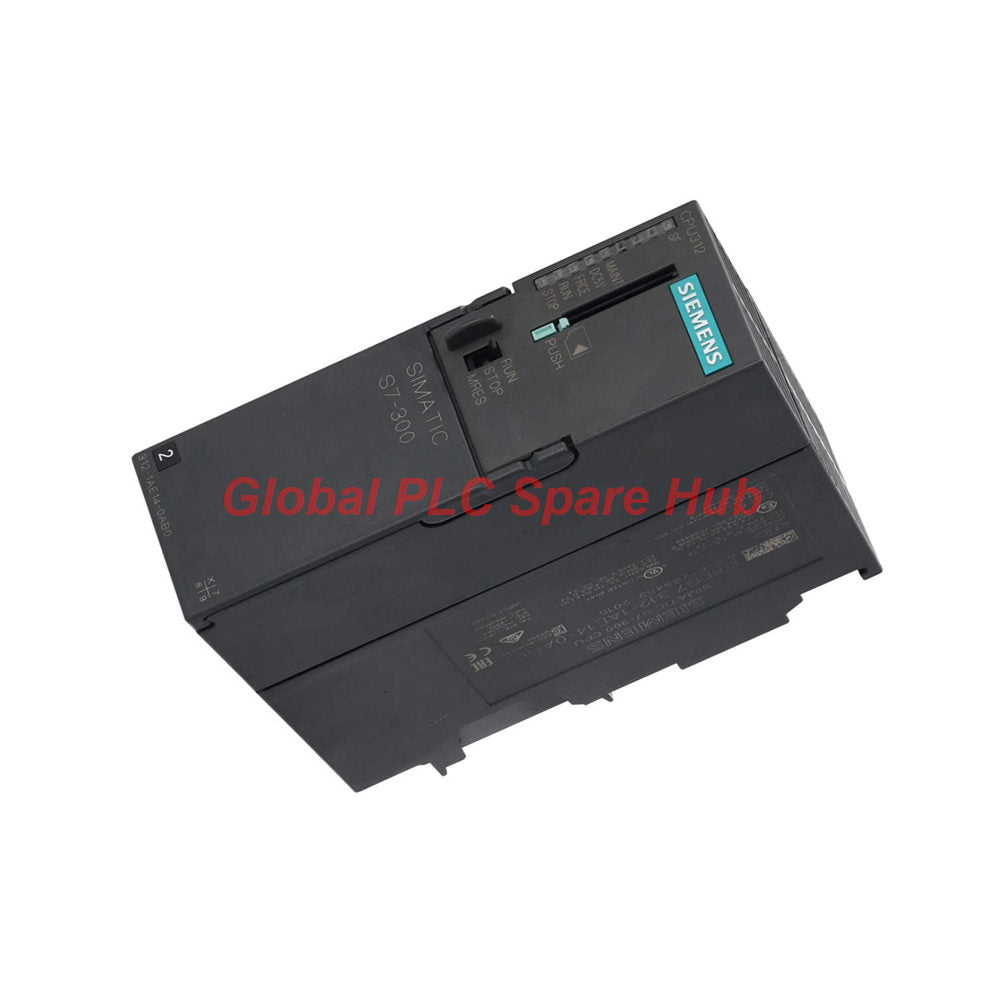

6ES7312-1AE14-0AB0 وحدة التحكم المنطقية القابلة للبرمجة (PLC) طراز SIMATIC S7-300 CPU 312 من سيمنز

نظرة عامة على المنتج

يوفر وحدة المعالجة المركزية SIMATIC S7-300 CPU 312 من سيمنز (6ES7312-1AE14-0AB0) قوة معالجة مركزية موثوقة لأتمتة الصناعات الصغيرة النطاق. يتعامل هذا المتحكم المدمج مع الوظائف المنطقية والوقتية والعد القياسية بأداء فعال. يعمل بجهد 24 فولت تيار مستمر (DC) مزود طاقة مدمج لضمان التكامل المستقر في خزانة التحكم. يستخدم مهندسو الأتمتة هذه الوحدة لإدارة الآلات المخصصة والأنظمة الفرعية الموزعة بكفاءة. يتميز الجهاز بتصميم نحيف بعرض 40 مم يوفر مساحة قيمة على قضبان DIN القياسية. يجب عليك تثبيت بطاقة ذاكرة SIMATIC Micro (MMC) لتمكين التشغيل وتخزين البرامج.

رؤية Global PLC Spare HUB

تظل سلسلة Siemens S7-300 حجر الزاوية في أتمتة التصنيع الصناعي في جميع أنحاء العالم. يدرك فريقنا الهندسي أن 6ES7312-1AE14-0AB0 هو خيار محسن للتحكم المستقل في الآلات. إنه يلغي تكلفة منافذ الاتصال غير المستخدمة مع الحفاظ على أوقات تنفيذ البتات السريعة. تعتمد بنية الجهاز على ناقل لوحة خلفية قوي يسمح بالمعالجة المباشرة للمقاطعة الدورية. ينفذ عمليات البت في 0.1 ميكروثانية فقط لضمان تشابك الآلة المستجيب. تناسب هذه الوحدة المركزية التطبيقات التي تتطلب التحكم المحلي تنفيذًا حتميًا عاليًا بدون توجيه شبكي معقد.

المواصفات الفنية

• العلامة التجارية والموديل: وحدة المعالجة المركزية SIMATIC S7-300 CPU 312 من سيمنز (6ES7312-1AE14-0AB0)
• تكوين الذاكرة: 32 كيلوبايت ذاكرة عمل مدمجة، غير قابلة للتوسيع، مع ما يصل إلى 8 ميجابايت ذاكرة تحميل عبر بطاقة MMC.
• سرعة المعالجة: يتم تنفيذ عمليات البت في 0.1 ميكروثانية، وعمليات الكلمة في 0.24 ميكروثانية، والعمليات الحسابية ذات الفاصلة العائمة في 1.1 ميكروثانية.
• جهد الإمداد: 24 فولت تيار مستمر (DC) جهد إدخال مقنن بنطاق تشغيلي مسموح به من 19.2 فولت تيار مستمر إلى 28.8 فولت تيار مستمر.
• التيار والطاقة: يستهلك تيارًا مقننًا يبلغ 650 مللي أمبير مع تيار تدفق أقصى يبلغ 3.5 أمبير وفقدان طاقة نموذجي يبلغ 4 واط.
• تخزين الطاقة: يتحمل انقطاعات الطاقة لمدة تصل إلى 5 مللي ثانية بمعدل تكرار أدنى يبلغ 1 ثانية.
• كتل النظام: يدعم ما يصل إلى 1024 كتلة إجمالية بما في ذلك هياكل DB و FC و FB بحجم كتلة أقصى يبلغ 32 كيلوبايت.
• كتل التنظيم: تتضمن كتلة تنظيم دورية واحدة (OB1)، وكتلة تنبيه زمني واحدة (OB10)، وكتلتي تأخير (OBs)، و 4 كتل مقاطعة دورية (OB32-35).
• عدادات ومؤقتات: تتميز بـ 256 عداد S7 (نطاق 0-999) و 256 مؤقت S7 جنبًا إلى جنب مع عدد غير محدود من عدادات ومؤقتات IEC.
• احتفاظ بالبيانات: يحتفظ بما يصل إلى 32 كيلوبايت من البيانات بما في ذلك بتات الذاكرة MB0 إلى MB15 تلقائيًا عبر بطاقة MMC.
• منطقة العنوان: تدير 1024 بايت من المدخلات و 1024 بايت من المخرجات لمنطقة صورة العملية.
• سعة القنوات: تتحكم في ما يصل إلى 256 مدخلًا رقميًا مركزيًا، و 256 مخرجًا رقميًا، و 64 مدخلًا تناظريًا، و 64 مخرجًا تناظريًا.
• واجهة مدمجة: واجهة RS-485 واحدة غير معزولة تدعم اتصال MPI بسرعة تصل إلى 187.5 كيلوبت/ثانية.
• توسيع الأجهزة: يقيد التكوين على رف محلي واحد يحتوي على 8 وحدات تشغيل كحد أقصى بدون وحدات توسيع.

توافق المعدات

• وحدات SIMATIC S7-300: تتكامل مع وحدات الإدخال الرقمي SM 321 القياسية، ووحدات الإخراج الرقمي SM 322، ووحدات SM 331 التناظرية.
• معالجات الاتصالات: تعمل مع وحدات إيثرنت CP 343-1 وواجهات الاتصال التسلسلي من نقطة إلى نقطة CP 340/341.
• وحدات الوظائف: تتصل بوحدات عداد FM 350 ووحدات تحديد المواقع FM 351 للتحكم المتخصص في الآلات.
• برنامج البرمجة: يتطلب STEP 7 V5.5 SP1 أو STEP 7 V5.2 SP1 مع حزمة دعم الأجهزة (HSP) 218.
• واجهات الإنسان والآلة: تتواصل بسلاسة مع لوحات SIMATIC Comfort وأنظمة OP الأساسية عبر منفذ MPI.

سيناريوهات التطبيق المستهدفة

• آلات التعبئة والتغليف: تتحكم في آلات التغليف واللصق والتعبئة المدمجة التي تتطلب منطقًا محليًا دقيقًا.
• مناولة المواد: تدير أنظمة النقل الصغيرة، وبوابات الفرز، ومحطات الرفع المخصصة في المنشآت اللوجستية.
• محطات الضخ: تنظم مضخات التعزيز المحلية، وصمامات التحكم، ومستشعرات مراقبة المستوى في معالجة المياه.
• أنظمة التحكم في التدفئة والتهوية وتكييف الهواء (HVAC): تتحكم في وحدات معالجة الهواء، والمخمدات، وغرف الخلط البيئية في المجمعات التجارية.

دليل التثبيت

• قم بتركيب قضيب S7-300 أفقيًا أو رأسيًا داخل حاوية تحكم صناعية مؤرضة وواقية.
• علّق الجزء العلوي من 6ES7312-1AE14-0AB0 على القضيب وقم بتدويره للأسفل حتى يتم تعشيق آلية القفل.
• وصل خطوط إمداد الطاقة القياسية بجهد 24 فولت تيار مستمر (DC) بالأطراف الأمامية باستخدام حماية خارجية بحد أدنى 2 أمبير.
• أدخل بطاقة SIMATIC Micro Memory Card المطلوبة في فتحة وحدة المعالجة المركزية قبل تشغيل مصدر الطاقة الرئيسي.
• وصل كابل برمجة MPI بمنفذ RS-485 المدمج للتكوين الأولي للأجهزة.

التشغيل، الصيانة، والتشخيص

• توفر مؤشرات LED باللوحة الأمامية مؤشرات حالة فورية لـ SF (خطأ النظام) و BATF (خطأ البطارية).
• راقب مؤشرات LED الخاصة بـ RUN و STOP للتحقق من حالة التشغيل الحالية لوحدة المعالجة المركزية.
• ادخل إلى المخزن المؤقت للتشخيص الداخلي عبر STEP 7 لقراءة آخر 500 إدخال لخطأ النظام.
• تحتفظ الأجهزة تلقائيًا بـ 100 إدخال مقاوم لانقطاع التيار لتحليل انقطاعات الطاقة غير المتوقعة.
• استخدم وظيفة كتلة حالة STEP 7 لمراقبة ما يصل إلى كتلتين تطبيقيتين في وقت واحد أثناء التشغيل.
• اجبر ما يصل إلى 10 متغيرات عبر برنامج الهندسة لاختبار قنوات الإدخال والإخراج المادية بأمان.

الشحن، التعبئة، والضمان

• شحن سريع: نقوم بشحن طلبك في غضون 24 إلى 48 ساعة من مستودع التنفيذ لدينا.
• التوصيل السريع: نشحن جميع السلع عالميًا باستخدام شركات شحن موثوقة بما في ذلك FedEx و UPS و DHL.
• تعبئة آمنة: يتم شحن المنتج داخل حاوية واقية مضادة للكهرباء الساكنة مع حشوات رغوية مخصصة.
• حماية الضمان: يتضمن هذا المنتج ضمانًا شاملاً لمدة 12 شهرًا يغطي أي أعطال في مكونات التشغيل.

دليل الاختيار

• اختر CPU 312 إذا كان نظامك يتطلب أقل من 32 كيلوبايت من إجمالي ذاكرة البرنامج والبيانات.
• اختر هذه الوحدة عندما يعتمد تصميمك على وحدات الإدخال/الإخراج المحلية بدون شبكات Profibus أو Profinet.
• قم بالترقية إلى CPU 314 أو CPU 315 إذا كان تطبيقك يتطلب عقد إدخال/إخراج موزعة عبر Profibus DP.
• تأكد من أن تصميمك لا يتجاوز 8 وحدات إجمالية على رف واحد قبل الانتهاء من اختيار هذا الجهاز.

الأسئلة المتكررة

هل يمكن لوحدة CPU 312 أن تعمل بدون بطاقة Micro Memory Card؟

لا، يتطلب 6ES7312-1AE14-0AB0 بطاقة SIMATIC MMC صالحة لتخزين وتحميل برنامج المستخدم.

كيف يتصرف الوقت بعد انقطاع كامل للتيار؟

يتوقف الوقت الداخلي للبرنامج عند وقت إيقاف التشغيل ويستمر العد من تلك النقطة عند استعادة الطاقة.

هل تتطلب وحدة المعالجة المركزية هذه بطارية احتياطية للاحتفاظ بالبيانات؟

لا، يقوم النظام بكتابة جميع البيانات المحتفظ بها مباشرة إلى بطاقة MMC للتخلص من الحاجة إلى بطاريات احتياطية.

ما هي أفضل ممارسة إذا أضاء مؤشر SF LED باللون الأحمر الثابت أثناء التشغيل؟

صل جهاز الكمبيوتر الخاص بك عبر MPI، وافتح STEP 7، واقرأ المخزن المؤقت للتشخيص لتحديد الوحدة المفقودة أو خطأ البرمجة المحدد.

هل يمكنني إعادة استخدام بطاقات S7-300 MMC القديمة من أنظمة أخرى؟

نعم، ولكن يجب عليك مسح أو تهيئة البطاقة باستخدام جهاز Siemens field PG أو مبرمج USB متوافق أولاً.
