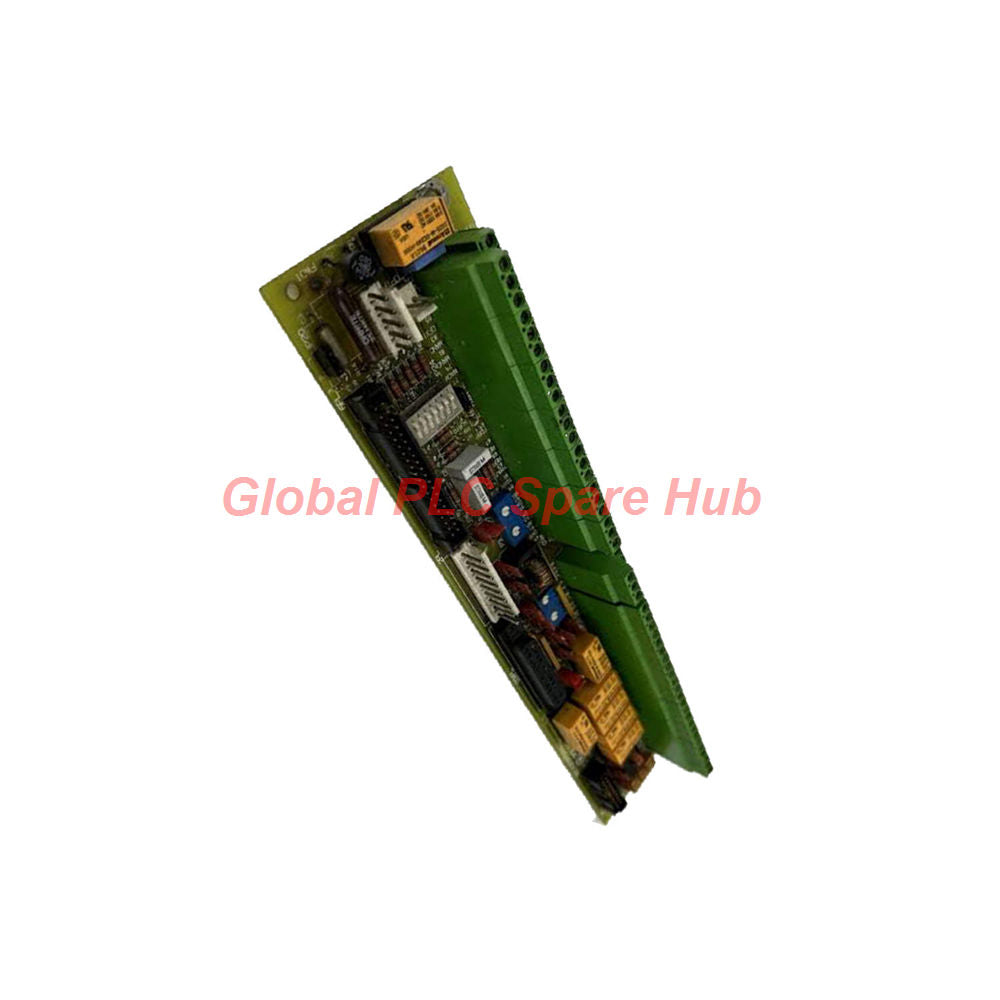

531X305NTBANG1 لوحة طرفية GE EX2000 NTB/3TB – واجهة التحكم بالإثارة

نظرة عامة فنية: واجهة الإثارة 531X305NTBANG1

تُعد لوحة 531X305NTBANG1 بمثابة لوحة طرفية من نوع NTB/3TB بالغة الأهمية ضمن سلسلة الإثارة General Electric EX2000. وتعمل كجسر أساسي بين قلب التحكم والأجهزة الطرفية الميدانية. تدمج هذه اللوحة مسارات اتصال معزولة وغير معزولة، مما يسهل حلقات التغذية الراجعة المعقدة المطلوبة للتحكم الحديث في المولدات.

المواصفات التشغيلية الرئيسية

• رقم الموديل: 531X305NTBANG1
• الشركة المصنعة: جنرال إلكتريك (GE)
• سلسلة النظام: EX2000 Excitation
• خرج مزود الطاقة: منظم (5/15 فولت تيار مستمر) وغير منظم (24 فولت تيار مستمر / 125 فولت تيار متردد)
• تكوين المرحل: 7 مخارج (النوع A/C، مصنفة 120 فولت تيار متردد)
• قياس الإشارة: 4 مقاومات متغيرة مدمجة لمدخلات/مخرجات تناظرية منخفضة المستوى
• الاتصال: منفذ تسلسلي RS-232C، تحويل رقمي/تناظري، ومدخلات VCO مساعدة

الرؤى الفنية لـ Global PLC Spare HUB

من خلال تحليلنا الهندسي في Global PLC Spare HUB، تُعتبر لوحة 531X305NTBANG1 ذات قيمة عالية لتعدد استخداماتها في تكييف إشارة الإثارة. وتوفر القدرة على التبديل بين إمدادات الطاقة المنظمة وغير المنظمة عبر موصلات الوصل المدمجة للمهندسين الميدانيين مرونة كبيرة أثناء تعديلات النظام. ويجعل تكاملها مع محاكي التحكم المستقل هذه اللوحة عقدة تشخيص أساسية للتحقق من خوارزميات التغذية الراجعة للمولدات دون الحاجة إلى تشغيل حمل كامل في الوقت الفعلي.

التطبيقات الموصى بها

• تحكم الإثارة لتوليد الطاقة على نطاق واسع
• محاكاة تغذية المولدات المرتدة
• مزامنة وتنظيم التوربينات الصناعية
• واجهات تحويل البيانات التسلسلية إلى تناظرية

الخدمات اللوجستية وضمان الجودة

• الشحن السريع العالمي: نُعطي الأولوية للتسليم الآمن والسريع عبر FedEx، UPS، و DHL.
• حماية الأجهزة: تُشحن كل وحدة في عبوات خاصة مقاومة للكهرباء الساكنة لضمان سلامة المكونات.
• ضمان لمدة 12 شهرًا: جميع وحدات 531X305NTBANG1 مدعومة بضمان التشغيل الشامل لمدة 12 شهرًا.

الأسئلة الشائعة المهنية ودليل الاختيار

س: كيف يمكنني اختيار إعدادات الموصل الصحيحة لمدخلات المشفر 5V مقابل 15V؟

ج: تحقق دائمًا من تصنيف جهد المشفر الخاص بك عبر ورقة البيانات قبل تكوين الأجهزة. الموصلات الموجودة على 531X305NTBANG1 هي وصلات فيزيائية؛ تأكد من عزل الطاقة بالكامل قبل تبديل الإعدادات لمنع أي تلف محتمل لدوائر منطق اللوحة.

س: هل يمكن استخدام المقاومات المتغيرة المدمجة للمعايرة عالية الدقة؟

ج: نعم، صُممت المقاومات المتغيرة الأربعة للقياس الدقيق للإشارات التناظرية منخفضة المستوى. ومع ذلك، من أجل الاستقرار على المدى الطويل، نوصي بإجراء معايرة أولية باستخدام جهاز قياس متعدد عالي المقاومة وإعادة فحص المخرجات بعد 24 ساعة من تشغيل النظام.

س: ما هي خطوات التشخيص التي يجب أن أتخذها إذا فشل منفذ RS-232C في الاتصال؟

ج: أولاً، تحقق من كابل التوصيل التسلسلي الخاص بك بحثًا عن حلقات أرضية، حيث أن منفذ RS-232C حساس للاختلافات المحتملة. بعد ذلك، تحقق من مسارات الطاقة المنظمة 5V و 15V للوحة؛ إذا كان جهد الإمداد غير مستقر، فسيفشل جهاز الإرسال والاستقبال التسلسلي على هذه اللوحة الطرفية في المصافحة.

س: هل هذه اللوحة متوافقة مع الإصدارات القديمة غير الرقمية من EX2000؟

ج: لوحة 531X305NTBANG1 هي لوحة أصلية لسلسلة EX2000 الرقمية. إذا كنت تقوم بالترقية من نظام تناظري قديم، فتأكد من أن برنامج التحكم الثابت الخاص بك يدعم مخارج التحويل الرقمي/التناظري المحددة لهذا الإصدار، حيث قد يختلف تعيين العناوين عن اللوحات القديمة.

س: ما هو المؤشر الأساسي لتلف مرحل على هذه اللوحة الطرفية؟

ج: ابحث عن التبديل المتقطع أو مقاومة التلامس العالية أثناء تنشيط الحمل الاستقرائي. نظرًا لأن المرحلات السبعة مصنفة لـ 120 فولت تيار متردد، فإن أي تتبع كربون أو "ثرثرة" مسموعة أثناء انتقال تغيير الحالة هو مؤشر موثوق على أن وحدة المرحل تتطلب الاستبدال لمنع أخطاء المنطق.
