531X133PRUALG1 لوحة واجهة العمليات من GE | بطاقة تشغيل EX2000

نظرة عامة على المنتج

يعد لوح واجهة المعالجة طراز 531X133PRUALG1 من جنرال إلكتريك (General Electric) لوحة واجهة معالجة عالية الدقة ومُصممة خصيصًا لهياكل محركات الأقراص الصناعية الشاقة. تعالج وحدة الواجهة هذه إشارات القياس عن بُعد على مستوى الحقل مباشرةً، حيث تحول المدخلات الخام إلى تدفقات بيانات نظيفة لوحدات المعالجة الأساسية. تعمل البطاقة بشكل موثوق ضمن منصة محركات الإثارة والأغراض العامة طراز EX2000 من جنرال إلكتريك. وهي تدمج دوائر تكييف متقدمة للأجهزة لتحسين دقة الإشارة بشكل مثالي. وتعمل اللوحة على التخلص من الحلقات الأرضية عبر تجميعات نقل الطاقة التي تتطلب أداءً عاليًا، كما تنجح في تثبيت اتصالات حلقات التغذية الراجعة التشغيلية خلال دورات الإنتاج المستمرة.

المواصفات الفنية

• رقم الموديل: 531X133PRUALG1
• الشركة المصنعة للعلامة التجارية: جنرال إلكتريك (GE)
• سلسلة التحكم: أنظمة التحكم ومحركات الأقراص EX2000
• تصنيف الوحدة: لوحة واجهة معالجة
• تكييف الإشارة المدمج: مستقبلات خطوط تناظرية مدمجة وعاكسات تناظرية عالية السرعة

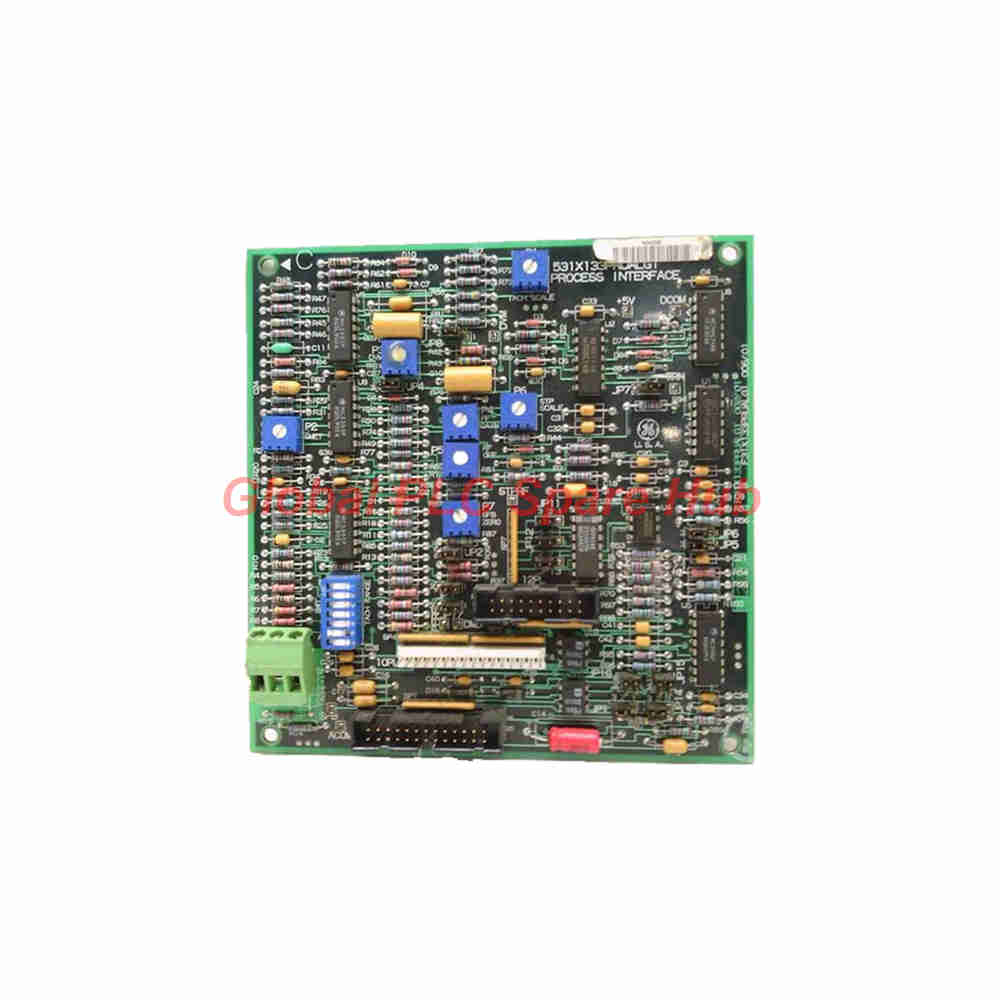

• واجهة تغذية راجعة للسرعة: مكون أجهزة متعدد المفاتيح يحمل علامة "نطاق مقياس السرعة" (Tach range) ويحتوي على 7 مفاتيح مميزة
• أطراف توصيل الأسلاك الميدانية: شريط طرفي واحد مثبت في الزاوية ويحتوي على 3 مواضع

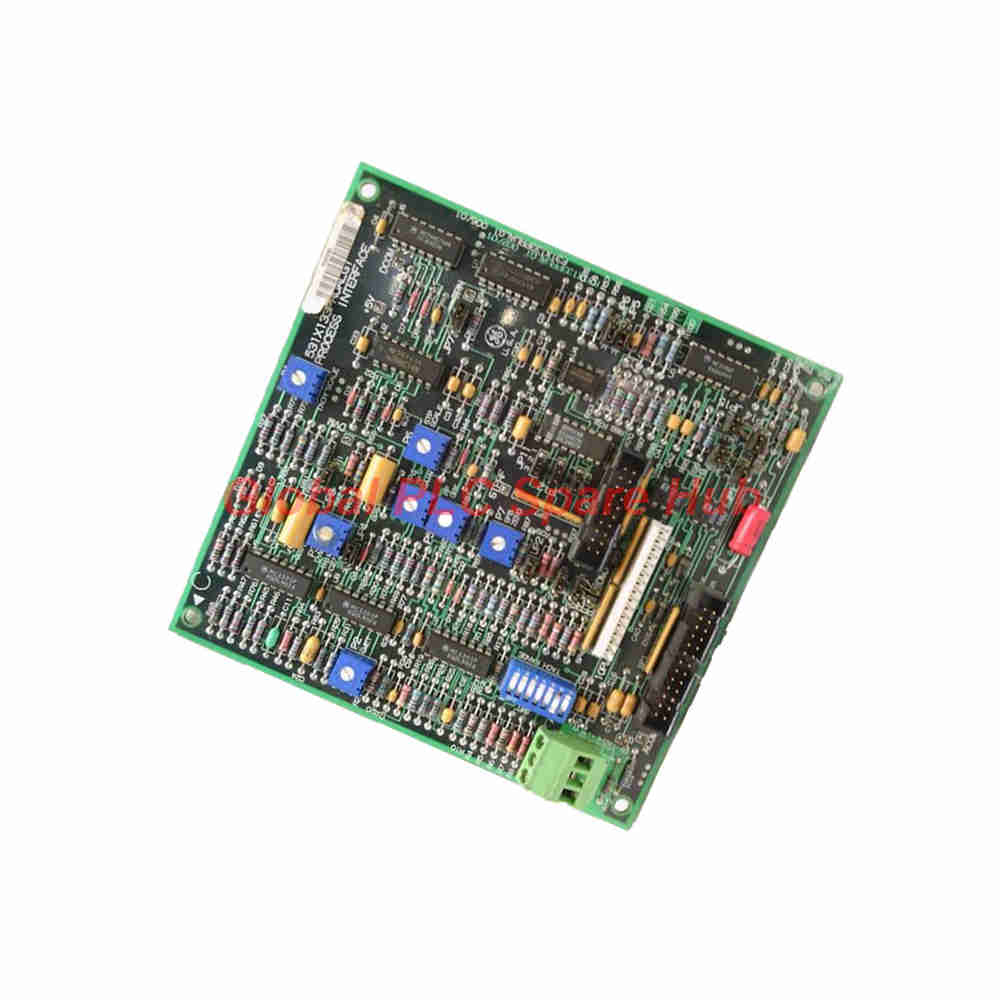

• واجهات كابلات الربط بين اللوحات: موصلان ذكر رأسيان للكابلات بالإضافة إلى موصل رأس واحد على السطح

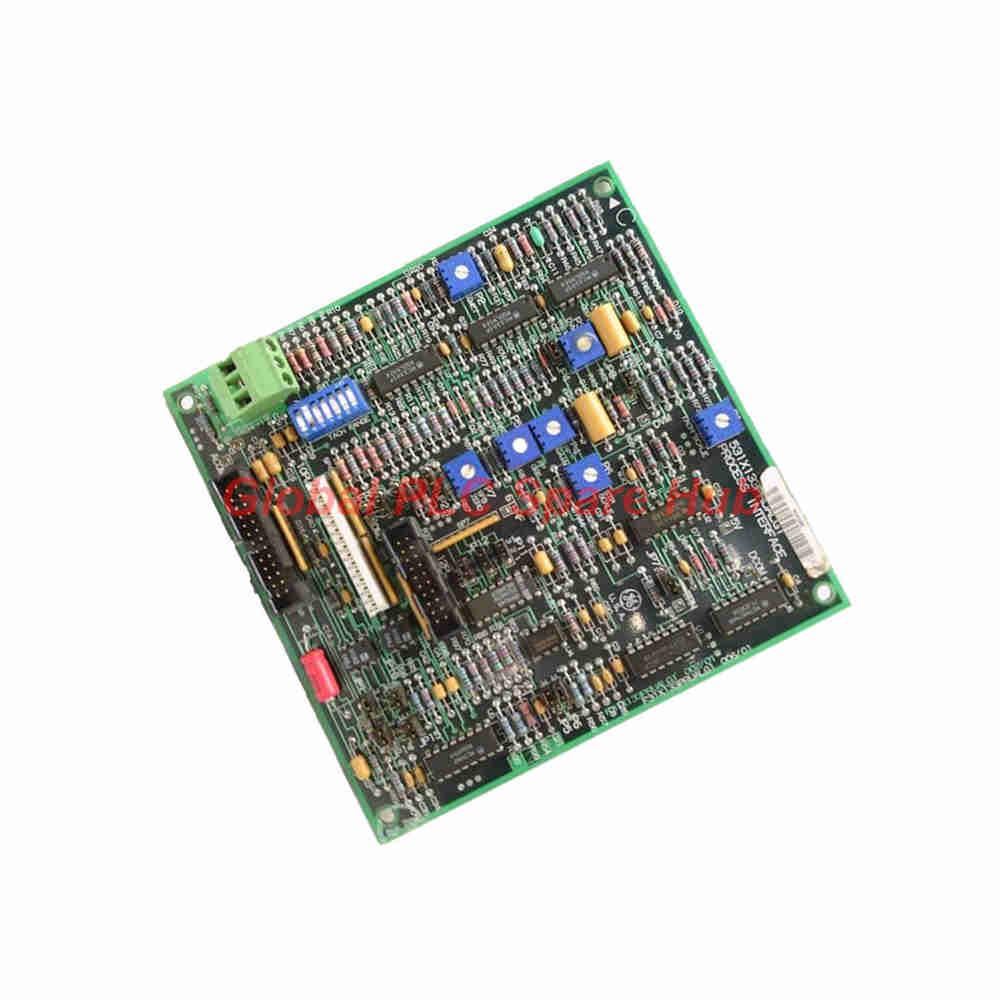

• حقول اختبار التشخيص: نقاط اختبار TP متعددة ومتخصصة وموزعة عبر حلقات تتبع مستقلة
• علامات PCB الهيكلية: مختومة من المصنع بأكواد التعريف F31X133PRUALG1 و 006/01 و 002/01
• مصفوفة التركيب الميكانيكي: ثقوب تثبيت في الزوايا مُسبقة الحفر ومُصممة لتتوافق مع دعامات رفوف الخزانة القياسية
• كتل الدوائر الوظيفية: ترشيح مدمج مخصص، تضخيم الإشارة، وحلقات عزل جلفانية

توافق النظام وملاءمة المعدات

يتوافق 531X133PRUALG1 تمامًا مع محركات الأقراص الصناعية واسعة النطاق ذات الأغراض العامة من جنرال إلكتريك. ويتطابق تمامًا مع المتطلبات الفنية لأجهزة التحكم في المحركات الكبيرة ذات التيار المستمر. تتكامل اللوحة بسلاسة في أنظمة المحركات المتزامنة ذات الجهد المتوسط وحزم الإثارة المتخصصة. تتصل بطاقة واجهة المعالجة هذه ب racks التحكم الرئيسية عبر موصلات رأسية متعددة المسامير القياسية. وتعمل بكفاءة جنبًا إلى جنب مع وحدات معالجة محركات الأقراص المركزية والمفاعلات الخطية. يقوم المشغلون بتركيب هذه البطاقة لربط الاتصال بأنظمة التغذية الراجعة للمشفِّرات الخارجية.

بيئات التطبيقات الصناعية

• مزامنة محركات الأقراص الصناعية: تدير إشارات تتبع حلقة السرعة لضمان تنظيم دقيق لسرعة المحرك.
• أنظمة التحكم في الإثارة: تقوم بتهيئة مدخلات الجهد والتيار التناظري للقياس عن بعد داخل أنظمة التوربينات.
• تخطيطات التصنيع عالية الاهتزاز: تقلل من تشوه الإشارة داخل أغطية محركات المطاحن الدارجة الثقيلة أو مصانع الورق.
• عزل إشارة العملية: تربط المحولات الميدانية البعيدة بلوحات التوصيل المركزية للمعالجة دون تعريض مكونات المنطق للارتفاعات المفاجئة.

التشخيص والهيكل الوقائي

• فحص حلقات الأجهزة: تستخدم نقاط اختبار TP محددة بوضوح لاستكشاف الأخطاء وإصلاحها فورياً بواسطة جهاز قياس متعدد أثناء التشغيل النشط.
• تصحيح الإشارة التناظرية: تستخدم عاكسات تناظرية ممتازة لتصحيح عدم تطابق الطور عبر مستشعرات التغذية الراجعة.
• توهين نطاق السرعة: تعديل قياس التتبع الديناميكي لمقياس السرعة من خلال مفتاح الأجهزة الفيزيائي المكون من 7 مفاتيح.
• مصفوفة تتبع المكونات: تتميز بمعرفات مرجعية أبجدية رقمية مميزة بجانب كل مكون لتحليل الأعطال بسرعة.

رؤى Global PLC Spare HUB

من منظور تصميم الأجهزة، يُظهر 531X133PRUALG1 تصميمًا رائعًا لمعالجة إشارة الأجهزة. لقد صممت جنرال إلكتريك هذه البطاقة بمستقبلات خطوط تناظرية مستقلة. يتعامل هذا التكوين مع مشكلات الضوضاء الشائعة شديدة الخطورة بكفاءة. يضفي تضمين كتلة المفاتيح المتعددة "نطاق التاكومتر" (Tach range) موثوقية قوية. يسمح هذا للفنيين بتعديل حلقات التغذية الراجعة للسرعة على مستوى الأجهزة. ينجح هذا التصميم في تجنب مخاطر تلف البرامج. يعمل التخطيط الواضح لحقول اختبار TP على تبسيط تشخيص التوجيه خلال فترات الصيانة الوقائية.

الشحن، الضمان، والشروط التجارية

• حالة الجهاز: يتم الاحتفاظ بها حصرياً كمواد فائضة أصلية جديدة وغير مستخدمة من المصنع.
• حماية الضمان: محمية بالكامل بموجب سياسة ضمان استبدال تجارية شاملة لمدة 12 شهرًا.
• شركاء النقل العالميون: يتم الشحن في جميع أنحاء العالم عبر مشغلي الخدمات اللوجستية السريعة المميزين، بما في ذلك FedEx و UPS و DHL.
• سرعة المعالجة: تغادر طلبات المخزون القياسية من مرافق تنفيذ المخزون لدينا في غضون فترة تتراوح بين 24 و 48 ساعة.
• معايير التسليم الآمن: معبأة داخل أكياس خاصة مقاومة للرطوبة ومضادة للكهرباء الساكنة مع حشوة خارجية واقية.

الأسئلة المتداولة

ما هو المعامل المحدد الذي يضبطه المفتاح المتأرجح المكون من سبعة أوضاع على اللوحة؟

يُعدِّل المفتاح "نطاق التاكومتر" (Tach range)، مما يتيح للمهندسين معايرة يدوية لمعاملات التغذية الراجعة للسرعة لمقاييس السرعة المتصلة.

كيف تعمل مستقبلات الخطوط التناظرية المدمجة على تحسين استقرار النظام الكلي؟

تقوم مستقبلات الخطوط بتصفية الضوضاء عالية التردد من المدخلات الحقلية التناظرية، مما يمنع تشوه الإشارة في حلقات التحكم الرئيسية.

ما هي الوظيفة التي تخدمها العلامات الداخلية مثل F31X133PRUALG1؟

تشير رموز التحديد الفريدة هذه إلى اختلافات محددة في التصميم الفني، وسلاسل الإنتاج، ومراجعات التخطيط الأساسي للوحة الدائرة المطبوعة (PCB).

هل يلزم وجود موصلات شريطية خاصة لربط هذه اللوحة بوحدات المحرك المجاورة؟

تحتوي البطاقة على موصلين قياسيين من نوع "السن الذكر الرأسي" وواجهة رأس تقبل حزم الكابلات القياسية المصنعية.

هل يمكن للفنيين اختبار مسارات الجهد على هذه اللوحة دون سحبها من رف التثبيت؟

نعم، تسمح نقاط اختبار TP الموجودة على اللوحة بتتبع البيانات الآمن وقياسات الإشارة أثناء تركيب البطاقة.

إرشادات الشراء والاختيار

تأكد من أن رقم الجزء الذي لديك هو 531X133PRUALG1 تمامًا عند استبدال مكون محرك تالف. راجع موضع كل مفتاح على كتلة مفاتيح "نطاق التاكومتر" (Tach range) قبل الإزالة. اضبط المفاتيح في الوحدة الجديدة بشكل مطابق لتتناسب مع ملف تعريف سرعة المحرك الحالي لديك. تأكد من محاذاة جميع الدعامات الزاوية مع الثقوب المحفورة مسبقًا بدقة. تمنع هذه الخطوة بنجاح مشكلات التأريض ضد لوحة التثبيت المعدنية.
