3BSE003816R1 وحدة الاتصال الحاملة الفرعية SC520 من ABB

Manufacturer: ABB
Product No.: SC520
Condition： متوفر بالمخزون
Product Type: وحدة الاتصال
Product Origin: SE
Payment: T/T, Western Union
Weight: 742g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

مقدمة عن المنتج

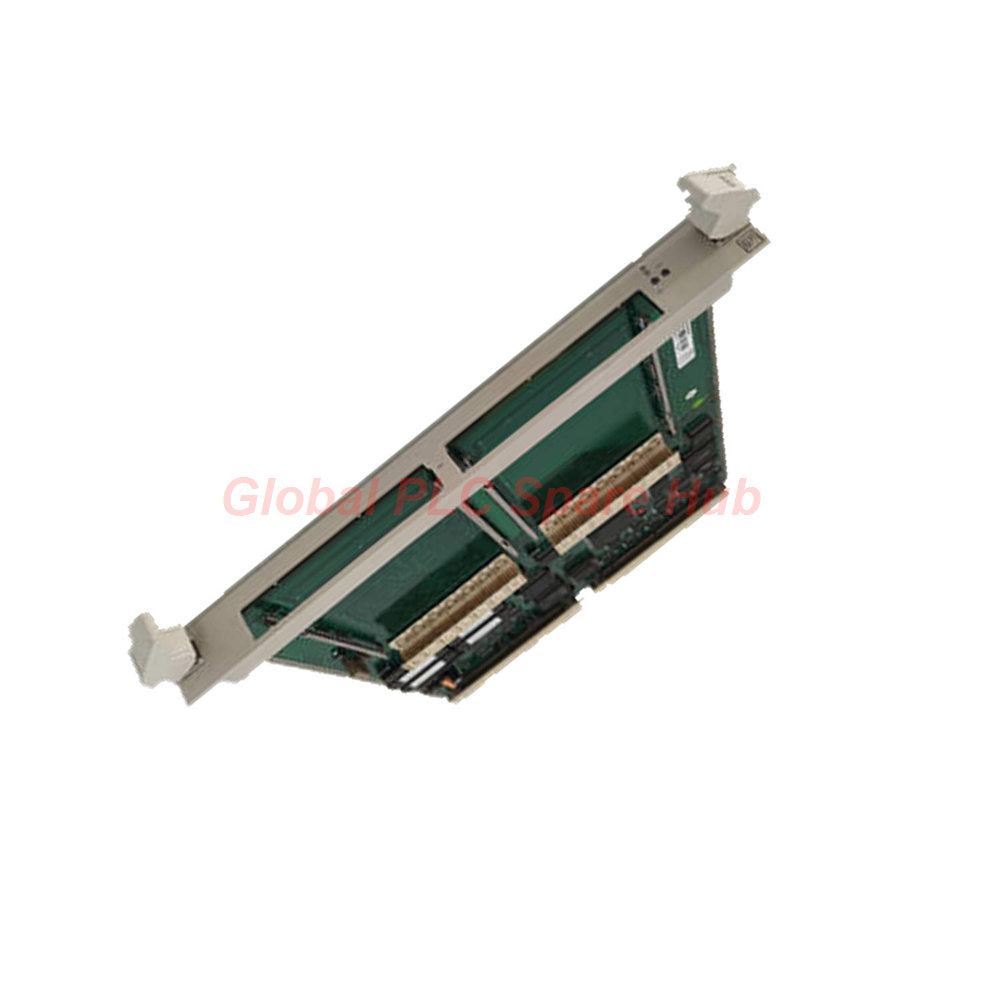

يعمل 3BSE003816R1 SC520 كحامل وحدة فرعية عالي الأداء مزود بوحدة معالجة مركزية (CPU) محلية متكاملة. توفر وحدة الاتصال هذه الواجهة الأساسية لبروتوكولات شبكة MB300 وMB300E. وهي تدير تبادل البيانات بين الوحدات الفرعية ووحدة التحكم الرئيسية بكفاءة عالية.

رؤى الموزع العالمي لقطع غيار PLC

يعد ABB SC520 3BSE003816R1 مكونًا أساسيًا حيويًا لبنى شبكة MasterBus 300. يسلط فريقنا الفني الضوء على تبديد الطاقة المنخفض للغاية والذي يبلغ 0.8 واط فقط. تمنع هذه الكفاءة تراكم الحرارة في الرفوف الفرعية المكدسة بكثافة، مما يطيل عمر الوحدات المجاورة. تقوم وحدة المعالجة المركزية (CPU) المدمجة بتفريغ مهام الاتصال من المعالج الرئيسي للحفاظ على توقيت النظام المحدد. للبيئات البحرية أو المسببة للتآكل، نوصي بالتحقق مما إذا كان التثبيت الخاص بك يتطلب البديل SC520M المطلي. يظل هذا الحامل قطعة غيار حيوية للحفاظ على وقت التشغيل في شبكات أتمتة ABB واسعة النطاق.

المواصفات الفنية

العلامة التجارية: ABB
رقم الموديل: 3BSE003816R1 SC520
نوع الوحدة: حامل وحدة فرعية مع وحدة معالجة مركزية محلية
دعم البروتوكول: MasterBus 300 (MB300) و MB300E
إجمالي تبديد الطاقة: 0.8 واط
استهلاك التيار (5 فولت): 1.5 أمبير
استهلاك التيار (24 فولت): 0.006 أمبير
الوزن الصافي للمنتج: 0.742 كجم
أبعاد الوحدة: 30 ملم × 300 ملم × 291 ملم
رمز النظام المنسق: 85389091
الامتثال: متوافق مع توجيه الاتحاد الأوروبي RoHS 2011/65/EU

التطبيق وتوافق الجهاز

المعدات المستهدفة: تعمل مع أنظمة ABB Advant Controller و Master Piece 200/1.
ربط الاتصالات: يسهل تبادل البيانات عالي السرعة عبر شبكات MasterBus 300.
السيناريوهات الصناعية: مناسب لتوزيع بيانات العمليات في الوقت الفعلي في محطات الطاقة والتصنيع.
إدارة الرفوف: مصمم للتحكم المحلي في وحدات الاتصال الفرعية المختلفة.

إمكانيات التشخيص والأكواد

يوفر SC520 3BSE003816R1 تقارير أخطاء دقيقة لتبسيط الصيانة. يراقب النظام أكواد الحالة التالية لعزل الأعطال:

رمز الخطأ 01: فشلت اللوحة في التهيئة أثناء تسلسل البدء.
رمز الخطأ 03: توقفت وحدة المعالجة المركزية المحلية أو أجهزة اللوحة عن العمل.
رمز الخطأ 04: الوحدة مفقودة أو لا يمكن الوصول إليها على الناقل.

الشحن وشروط الضمان

حماية الضمان: يشمل ضمان استبدال شامل لمدة 12 شهرًا.
خدمات الشحن: شحن عالمي سريع عبر FedEx و UPS و DHL.
جدول الإرسال: يتم شحن جميع الطلبات في غضون 24 إلى 48 ساعة من التأكيد.
محتويات العبوة: 1 × وحدة حامل 3BSE003816R1 SC520 في عبوة مضادة للكهرباء الساكنة.

دليل الاختيار والشراء

تحقق من ميزانية الطاقة للرف الفرعي الخاص بك قبل تثبيت 3BSE003816R1، حيث يسحب 1.5 أمبير من سكة 5 فولت. تحقق من متطلبات بروتوكول الشبكة لضمان التوافق مع معايير MB300 أو MB300E. إذا كان مرفقك يقع في منطقة عالية الرطوبة، ففكر في البديل SC520M المصنف للاستخدام البحري. سجل دائمًا موضع فتحة الرف الفرعي عند استبدال وحدة لضمان العنوان الصحيح في برنامج النظام.

الأسئلة الشائعة

ماذا يشير رمز الخطأ 03 على وحدة SC520؟

يشير هذا الرمز إلى أن اللوحة قد توقفت، غالبًا بسبب عطل في وحدة المعالجة المركزية المحلية أو تعارض في البرامج الثابتة الداخلية.

هل يمكنني استخدام 3BSE003816R1 بدلاً من الإصدار SC520M المطلي؟

بينما يتطابقان وظيفيًا، يفتقر 3BSE003816R1 إلى الطلاء الواقي المطلوب للبيئات البحرية أو الكيميائية القاسية.

هل يتطلب هذا الحامل بطارية خارجية لوحدة المعالجة المركزية المحلية؟

لا، تصميم SC520 لا يتطلب بطاريات للاحتفاظ بالبيانات أو التشغيل.

كيف تؤثر هذه الوحدة على توليد الحرارة الكلي في خزانة التحكم الخاصة بي؟

مع تبديد طاقة يبلغ 0.8 واط فقط، يساهم 3BSE003816R1 بقدر ضئيل جدًا من الحرارة، مما يجعله مثاليًا للرفوف عالية الكثافة.

هل يمكن برمجة وحدة المعالجة المركزية المحلية على SC520 بواسطة المستخدم؟

تتولى وحدة المعالجة المركزية المحلية مهام الاتصال الداخلية ويتم تكوينها من خلال برنامج وحدة التحكم الرئيسية بدلاً من البرمجة المباشرة.
