وحدة الإخراج التناظرية 3805E Triconex TMR | وحدة تحكم بـ 8 نقاط 4-20 مللي أمبير

نظرة عامة على المنتج

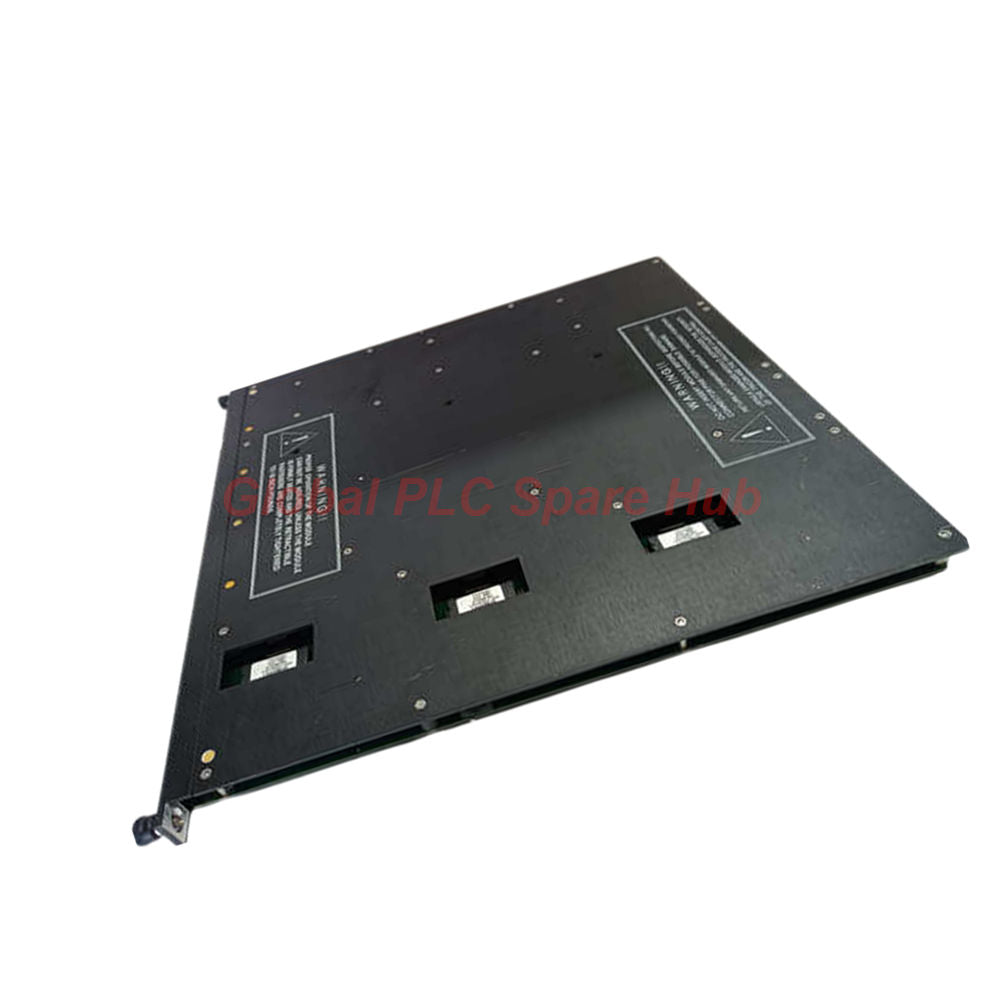

تُصدر وحدة الإخراج التناظري ثلاثية الوضعيات Triconex 3805E إشارات عالية الدقة من 4-20 مللي أمبير لأنظمة التحكم الصناعية.

صُممت للبنى المعمارية ثلاثية الوضعيات المتكررة، وتضمن مخرجات موثوقة عبر 8 قنوات.

يمكن للمهندسين تنزيل أوراق البيانات لتأكيد التوصيلات، وتوافق الحمل، وإجراءات التشخيص.

رؤية Global PLC Spare HUB

توفر الوحدة 3805E استجابة سريعة في ظروف الأعطال، حيث تتغير في أقل من 10 مللي ثانية.

يضمن غلافها الأخضر الفاتح سهولة التعرف البصري عليها في الخزانات.

تدعم الوحدة المخرجات التناظرية عالية الدقة بدقة <0.25% على مدى 4-20 مللي أمبير.

تتكامل مع أنظمة Triconex TMR للصيانة التنبؤية وتشخيص الأتمتة الصناعية.

تشمل التطبيقات النموذجية الصناعات الكيميائية والنفط والغاز وتوليد الطاقة.

تفاصيل التكوين

• رقم الجزء: 3805E
  • السلسلة: وحدة الإخراج التناظري ثلاثية الوضعيات (TMR)
  • النوع: 8 نقاط إخراج 4-20 مللي أمبير
  • الدقة: 12 بت
  • طاقة الحلقة الخارجية: +24 فولت تيار مستمر اسمي، +42.5 فولت تيار مستمر كحد أقصى (محمية ضد الانعكاس)

المواصفات الفنية

• نطاق تيار الخرج: 4–20 مللي أمبير (+6% زيادة في النطاق)
• عدد نقاط الخرج: 8
• النقاط المعزولة: لا، إرجاع مشترك، اقتران تيار مستمر
• دقة الخرج: <0.25% من نطاق القياس الكامل (0–21.2 مللي أمبير)، 32–140 درجة فهرنهايت (0–60 درجة مئوية)
• حماية من تجاوز النطاق: +42.5 فولت تيار مستمر مستمر
• وقت التبديل عند فشل الساق: <10 مللي ثانية عادةً
• مؤشرات التشخيص: PASS, FAULT, ACTIVE, LOAD, PWR1, PWR2
• رمز اللون: أخضر فاتح
• لوحات طرفية أساسية: 9853-610F
• حالة المصنع: جديدة وأصلية في عبوة المصنع
• الضمان: 12 شهرًا

متطلبات طاقة حلقة الخرج

• الحمل 250 أوم: > 20 فولت تيار مستمر، 1 أمبير كحد أدنى
• الحمل 500 أوم: > 25 فولت تيار مستمر، 1 أمبير كحد أدنى
• الحمل 750 أوم: > 30 فولت تيار مستمر، 1 أمبير كحد أدنى
• الحمل 1000 أوم: > 35 فولت تيار مستمر، 1 أمبير كحد أدنى

إرشادات التثبيت

• يُثبت في خزانة TMR بحيث يكون رمز اللون الأخضر الفاتح مرئيًا.
• يُوصل 8 مخرجات تناظرية مع إرجاع مشترك موصل بشكل صحيح.
• يُضمن أن جهد الحلقة الخارجية ضمن +24 فولت تيار مستمر اسمي، و +42.5 فولت تيار مستمر كحد أقصى.
• يُتحقق من مؤشرات LED للتشخيص لتشير إلى PASS قبل التشغيل.
• يُحافظ على توافق الحمل لضمان دقة الإخراج.

قدرة التشخيص

• تراقب صحة الوحدة عبر مؤشرات PASS, FAULT, ACTIVE, LOAD, PWR1, PWR2.
• اكتشاف الأعطال السريع والتبديل في أقل من 10 مللي ثانية لموثوقية TMR.
• تتيح الصيانة التنبؤية والاكتشاف المبكر لانحرافات الخرج.
• تدعم حلقات التحكم التناظرية عالية الدقة 4-20 مللي أمبير.
• تتكامل مع أنظمة السلامة والأتمتة الصناعية من Triconex.

تطبيقات نموذجية

• محطات التحكم في العمليات الكيميائية
• أتمتة مصافي النفط والغاز
• التحكم في توربينات توليد الطاقة
• حلقات التغذية الراجعة التناظرية للآلات الصناعية
• أنظمة السلامة المتكررة ثلاثية الوضعيات (TMR)

التعبئة والشحن

• 1 × وحدة إخراج تناظري Triconex 3805E
• تعبئة المصنع مع وثائق الفحص
• الشحن عبر FedEx, UPS, DHL
• شحن سريع خلال 24-48 ساعة

الأسئلة الشائعة

ماذا يحدث إذا فشلت ساق خرج؟

تتغير الوحدة في أقل من 10 مللي ثانية للحفاظ على عملية TMR المستمرة.

هل يمكن لهذه الوحدة التعامل مع الجهد العكسي على طاقة الحلقة؟

نعم، حتى +42.5 فولت تيار مستمر، مما يحمي دائرة الخرج.

كيف أختار مقاومة الحمل المناسبة؟

اختر وفقًا لجدول طاقة حلقة الخرج؛ الأحمال الأعلى تتطلب جهد إمداد أعلى.

هل 3805E متوافقة مع مخرجات تناظرية 8 نقاط موجودة؟

نعم، مصممة لتحل محل وحدات Triconex AO القديمة ذات التكوينات المماثلة.

ما هي المؤشرات التي يجب مراقبتها أثناء التشغيل؟

تحقق من مؤشرات LED PASS, FAULT, ACTIVE, LOAD, PWR1, PWR2 لضمان التشغيل الصحيح للوحدة.
