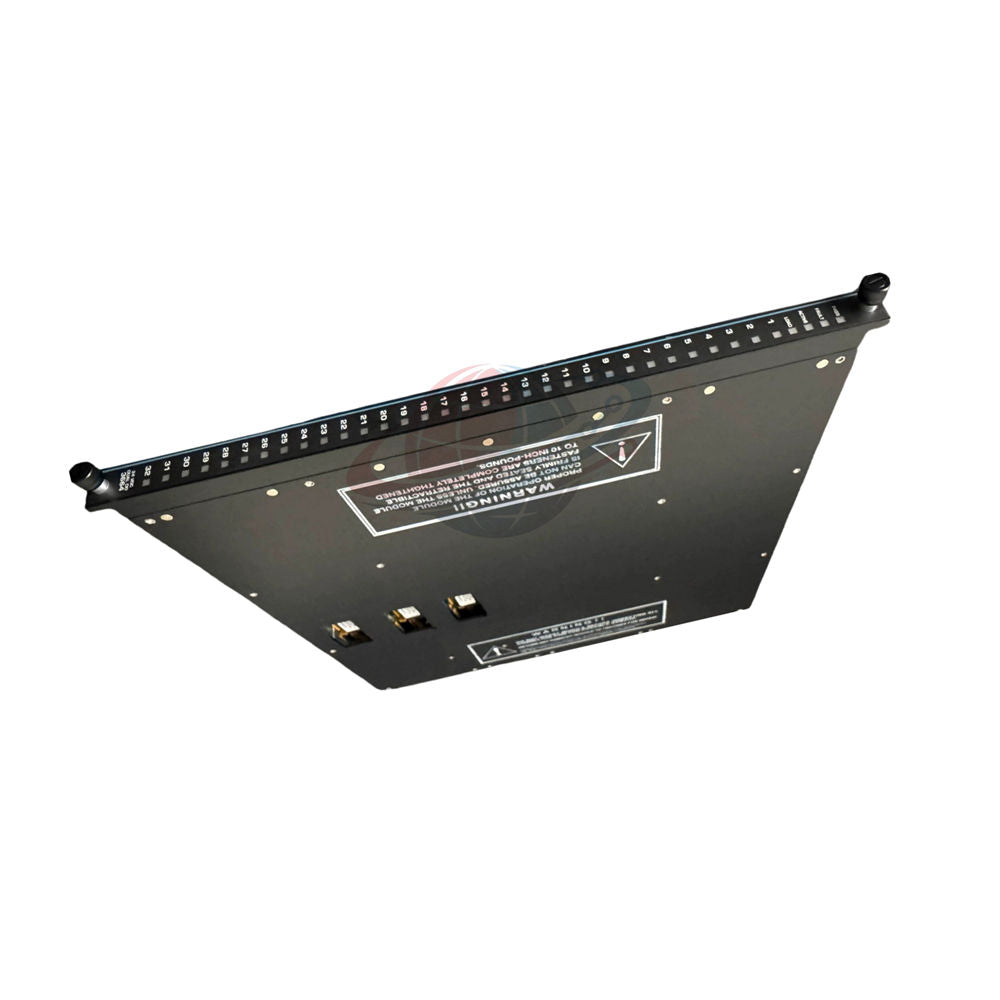

3664 وحدة إخراج رقمية مزدوجة من Triconex بجهد 24 فولت تيار مستمر 32 نقطة جديدة

نظرة عامة على المنتج

• إن الوحدة 3664 هي وحدة إخراج رقمي مزدوج (DDO) مصممة لنظام Triconex Tricon عالي التكامل.
• تتميز بـ 32 نقطة مشتركة مع آلية تصويت داخلية 2 من أصل 3 (2oo3) للتبديل الحاسم للسلامة.
• تم تحسين وحدة 3664 هذه لمنطق التحكم "إزالة الطاقة للتعطيل" في أنظمة إيقاف التشغيل في حالات الطوارئ.
• تقوم دوائر التغذية الراجعة للجهد المدمجة بإجراء تشخيصات ذاتية مستمرة لاكتشاف عيوب المفتاح الكامنة.
• صُممت الوحدة 3664 من أجل المرونة الصناعية، وتوفر بديلاً فعالاً من حيث التكلفة للتكرار الكامل لـ TMR مع الحفاظ على التشغيل الآمن.

المواصفات الفنية

• العلامة التجارية: Triconex (من شنايدر إلكتريك)
• الموديل: 3664
• نوع الإشارة: خرج رقمي 24 VDC (مزدوج، تسلسلي).
• عدد النقاط: 32 نقطة، مشتركة.
• نطاق الجهد: 16 VDC إلى 30 VDC (بحد أقصى 36 VDC).
• التصنيف الحالي: 2 أمبير لكل نقطة؛ سعة تيار اندفاعي 10 أمبير لمدة 10 مللي ثانية.
• العزل: عزل نقطي بحد أدنى 1500 VDC.
• مؤشرات التشخيص: إنذارات PASS، FAULT، ACTIVE، و LOAD/FUSE.
• استهلاك الطاقة: تشغيل فعال بأقل من 10 واط.
• اللون المعرف: أزرق داكن (خاص بسلسلة الإخراج الرقمي 24 VDC).

ميزات التشخيص والسلامة

• التحقق من الجهد: يتحقق من الحالة الفعلية لمفتاح الخرج مقابل أمر وحدة التحكم.
• اكتشاف الالتصاق إيقاف/تشغيل: يقوم بتشغيل إنذار LOAD/FUSE تلقائيًا إذا فشل المفتاح في الاستجابة.
• التوافق مع قطع الغيار الساخنة: يدعم الاستبدال عبر الإنترنت دون انقطاع (حسب نوع الخطأ) في الهياكل المكونة.
• الأمان الميكانيكي: يضمن المفتاح المادي أن الوحدة 3664 مثبتة فقط في الفتحات المتوافقة.

رؤية محور قطع الغيار PLC العالمي

• تُعد الوحدة 3664 قطعة غيار أساسية للحفاظ على أنظمة السلامة القديمة والحديثة من Tricon.
• نوصي بالوحدة 3664 لحلقات "إزالة الطاقة للتعطيل" حيث تكون سلامة التكامل مطلوبة بتكلفة أقل لكل نقطة.
• تتكامل هذه الوحدة بسلاسة مع لوحات الإغلاق الخارجية (ETP) من Triconex عبر كابلات عالية الكثافة.
• تُعد قدرتها على التعامل مع تيارات الاندفاع العالية مثالية للتحكم المباشر في الملفات اللولبية والمشغلات الصناعية.

اللوجستيات والضمان

• شركات الشحن: توصيل عالمي priorty عبر FedEx وUPS وDHL.
• وقت الإرسال: يتم الشحن في غضون 24-48 ساعة من المخزون.
• الضمان: ضمان صناعي قياسي لمدة 12 شهرًا.
• حالة المنتج: معدات أصلية، بحالة جديدة من المصنع.

الأسئلة الشائعة (FAQ)

• سؤال: ما الفرق بين مصباحي PASS و ACTIVE في الوحدة 3664؟
• إجابة: يشير PASS إلى أن التشخيصات الداخلية للوحدة ناجحة؛ بينما يشير ACTIVE إلى أن الوحدة تتحكم حاليًا في إشارات الخرج.
• سؤال: هل تتطلب الوحدة 3664 كتلة طرفية محددة؟
• إجابة: نعم، تتطلب الوحدة 3664 لوحة إنهاء خارجية (ETP) منفصلة متصلة باللوحة الخلفية لـ Tricon.
• سؤال: هل يمكن للوحدة اكتشاف مصهر محترق في جانب الحقل؟
• إجابة: نعم، تُطلق دائرة التغذية الراجعة للجهد إنذار LOAD/FUSE إذا كانت طاقة الحقل مفقودة من نقطة نشطة.
• سؤال: هل الوحدة 3664 مناسبة لأنظمة الحريق والغاز؟
• إجابة: نعم، فإن تصويتها 2oo3 وعزلها العالي يجعلانها مناسبة للعديد من تطبيقات F&G الحرجة للسلامة.
• دليل الاختيار: هل يجب أن أستخدم الوحدة 3664 للأنظمة عالية التوفر؟
• إجابة: للحصول على أقصى قدر من التوفر (التسامح مع الأخطاء دون أي خلل في الإخراج)، ضع في اعتبارك وحدة TMR 3625. استخدم الوحدة 3664 عندما يكون إزالة الطاقة بأمان هو الأولوية القصوى على التبديل الخالي من الأخطاء.
