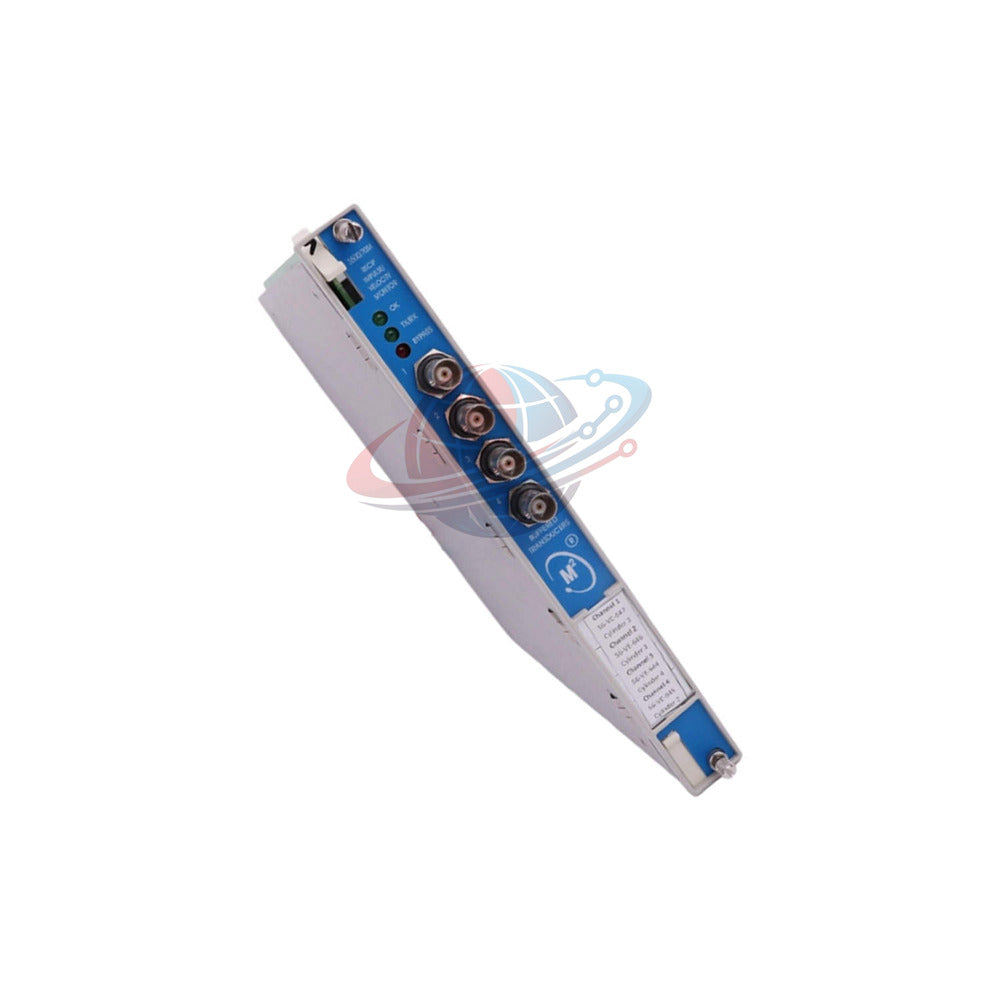

وحدة مراقبة النبض/السرعة من بننتلي نيفادا طراز 3500/70-01-00 للاستخدام مع المحركات الترددية

نظرة عامة على المنتج

• إن 3500/70-01-00 عبارة عن جهاز مراقبة مخصص بأربع قنوات لضواغط الترددية.
• إنه يشكل جزءًا حيويًا من نظام حماية الآلات Bently Nevada 3500.
• تتخصص وحدة 3500/70-01-00 هذه في قياسات تسارع و سرعة النبض.
• تتميز بتكييف دقيق للإشارة لمراقبة اهتزاز علبة المرافق ورأس التوصيل.
• تساعد 3500/70-01-00 على منع الفشل الكارثي من خلال منطق الإنذار القابل للبرمجة.

توزيع التكوين

• النموذج: 3500/70M — جهاز مراقبة النبض/السرعة الترددي
• اللاحقة A: 01 (خيار الإدخال/الإخراج) — وحدة إدخال/إخراج Proximity/Velom مع توصيلات داخلية
• اللاحقة B: 00 (موافقة الوكالة) — لا تتطلب موافقة وكالة (لا شيء)

المواصفات الفنية

• العلامة التجارية: Bently Nevada / Baker Hughes
• النموذج: 3500/70-01-00
• سعة الإدخال: 4 قنوات مستقلة (تقارب أو زلزالي)
• أوضاع المنطق: تسارع النبض، تسارع 2، سرعة ترددية، سرعة منخفضة التردد
• مقاومة الإدخال: 10 كيلو أوم للتسارع؛ > 1 ميجا أوم لمدخلات السرعة
• الطاقة الداخلية: -22 فولت تيار مستمر كحد أدنى؛ 40 مللي أمبير كحد أقصى للتيار
• جودة الفلتر: 4 أقطاب عالية/منخفضة المرور مع 80 ديسيبل لكل عقد من الانحدار
• الدقة: ضمن ±0.33% عادةً؛ ±1% كحد أقصى (باستثناء الفلاتر)
• نوع الإخراج: 4-20 مللي أمبير مخارج مسجل متناسبة لكل قناة
• الاتصال: TX/RX مدمج لتبادل البيانات في رف 3500
• نطاق درجة الحرارة: -30 درجة مئوية إلى +65 درجة مئوية (-22 درجة فهرنهايت إلى +149 درجة فهرنهايت)
• الوزن: 0.91 كجم (2.0 رطل) لوحدة المراقبة الرئيسية

رؤية Global PLC Spare HUB

• يوفر 3500/70-01-00 منطق "النبض" المتخصص المفقود في أجهزة مراقبة الاهتزاز العامة.
• تشير مراجعتنا إلى أن مرشح التنعيم ذو الـ 8 دورات هو ميزة رئيسية لقراءات القيم الثابتة المستقرة.
• يعمل 3500/70-01-00 على سد الفجوة بفعالية بين البيانات الزلزالية الخام ومعلومات صيانة المصنع القابلة للتنفيذ.
• مثالي لترقيات الأنظمة القديمة حيث تكون الحماية المتبادلة عالية الموثوقية أولوية.

المعدات الأساسية وسيناريوهات التطبيق

• ضغط الغاز: مراقبة ضواغط الترددية الثقيلة في محطات الغاز المتوسطة.
• عمليات التكرير: تتبع اهتزاز الأسطوانة والإطار لوحدات ضغط الهيدروجين.
• الكشف عن الصدمات: تحديد التراخي الميكانيكي في تجمعات رأس التوصيل وقضيب التوصيل.
• تحليل شبه متزامن: تتبع توقيعات الاهتزاز منخفضة التردد أثناء التشغيل بسرعة متغيرة.

قدرات التشخيص والحماية

• مؤشرات في الوقت الفعلي: مؤشرات LED للحالة OK و TX/RX و Bypass للتحقق الفوري من حالة الوحدة.
• رفض الأعطال: يتم تشغيل مرشح "غير OK" عند 2400 هرتز لمنع البيانات الخاطئة الناتجة عن أعطال الأجهزة.
• البيانات المخزنة: مخارج محورية باللوحة الأمامية لدمج محلل عالي الدقة.
• إنذارات مخصصة: نقاط ضبط التنبيه والخطر قابلة للبرمجة من قبل المستخدم لحماية الآلات المخصصة.

شروط الشحن والشراء

• الشحن السريع: شحن سريع عالمي عبر FedEx و UPS و DHL.
• وقت الإرسال: معظم طلبات 3500/70-01-00 تُشحن في غضون 24-48 ساعة.
• الضمان: مدعوم بالكامل بـ ضمان شامل لمدة 12 شهرًا.
• قائمة الحزمة: تتضمن وحدة مراقبة واحدة (1) 3500/70-01-00 ووحدة إدخال/إخراج مطابقة.

الأسئلة المتكررة (FAQ)

• هل يمكنني استخدام مستشعرات Velomitor مع 3500/70-01-00؟ نعم، تم تصميم وحدة الإدخال/الإخراج "01" خصيصًا للتوصيل مع مستشعرات Proximitor و Velomitor.
• ماذا يحدث لإخراج 4-20 مللي أمبير إذا دخل جهاز المراقبة في وضع "Bypass"؟ سيضيء مؤشر Bypass LED، وسيتم تثبيط منطق الإنذار؛ ومع ذلك، سيستمر إخراج المسجل عادةً في عكس مستوى الإشارة الحالي.
• كيف أقوم بتكوين نطاقات النبض المحددة؟ يتم تكوين نطاقات النبض (البداية والمدة) باستخدام برنامج تكوين رف 3500 بدقة 1 درجة.
• هل 3500/70-01-00 متوافق مع الحواجز الداخلية؟ يستخدم رقم الجزء المحدد هذا (-01-00) توصيلات داخلية بدون حواجز. تتطلب إصدارات الحاجز لاحقة A مختلفة.
• دليل الاختيار: لماذا نعطي الأولوية لـ 3500/70-01-00 للآلات الترددية؟ يمكن أن تفوت وحدات الاهتزاز القياسية الصدمات قصيرة المدة؛ تم تصميم 3500/70-01-00 خصيصًا لالتقاط هذه "الصدمات"، مما يضمن حماية كاملة للإطارات الترددية.
