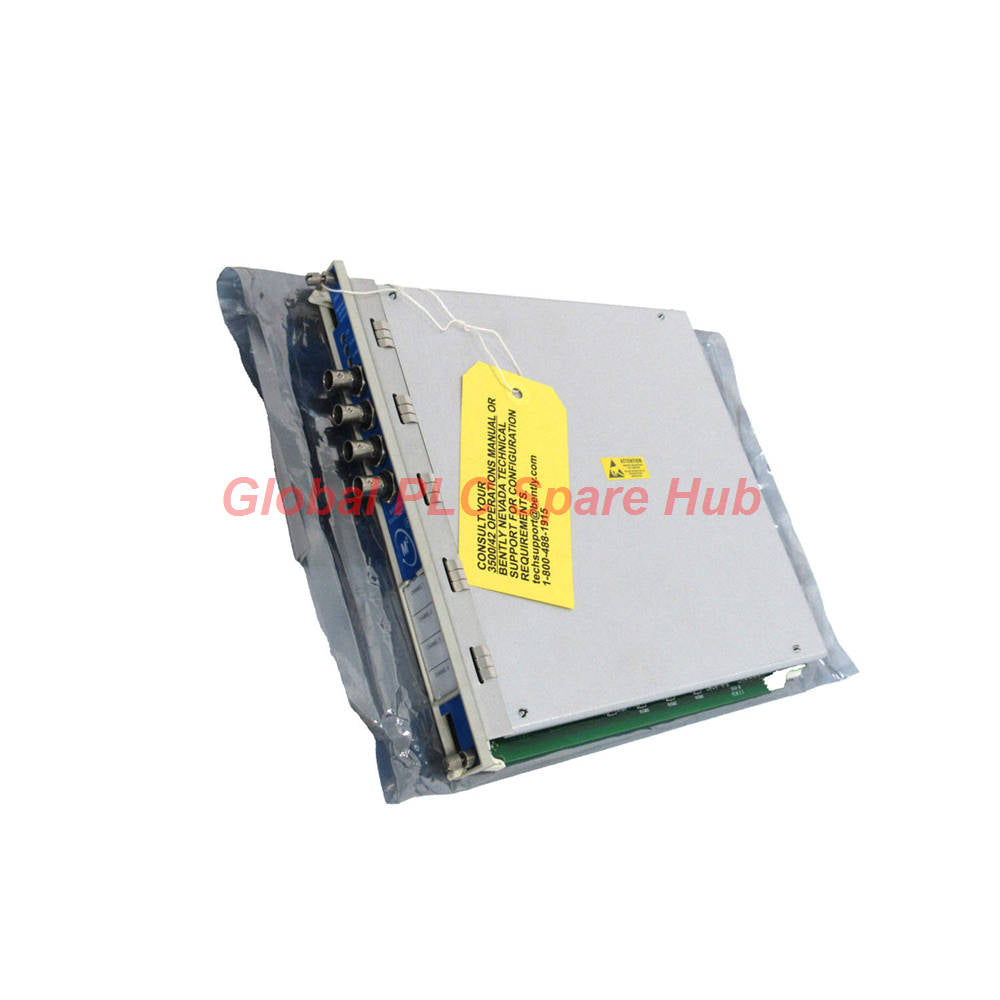

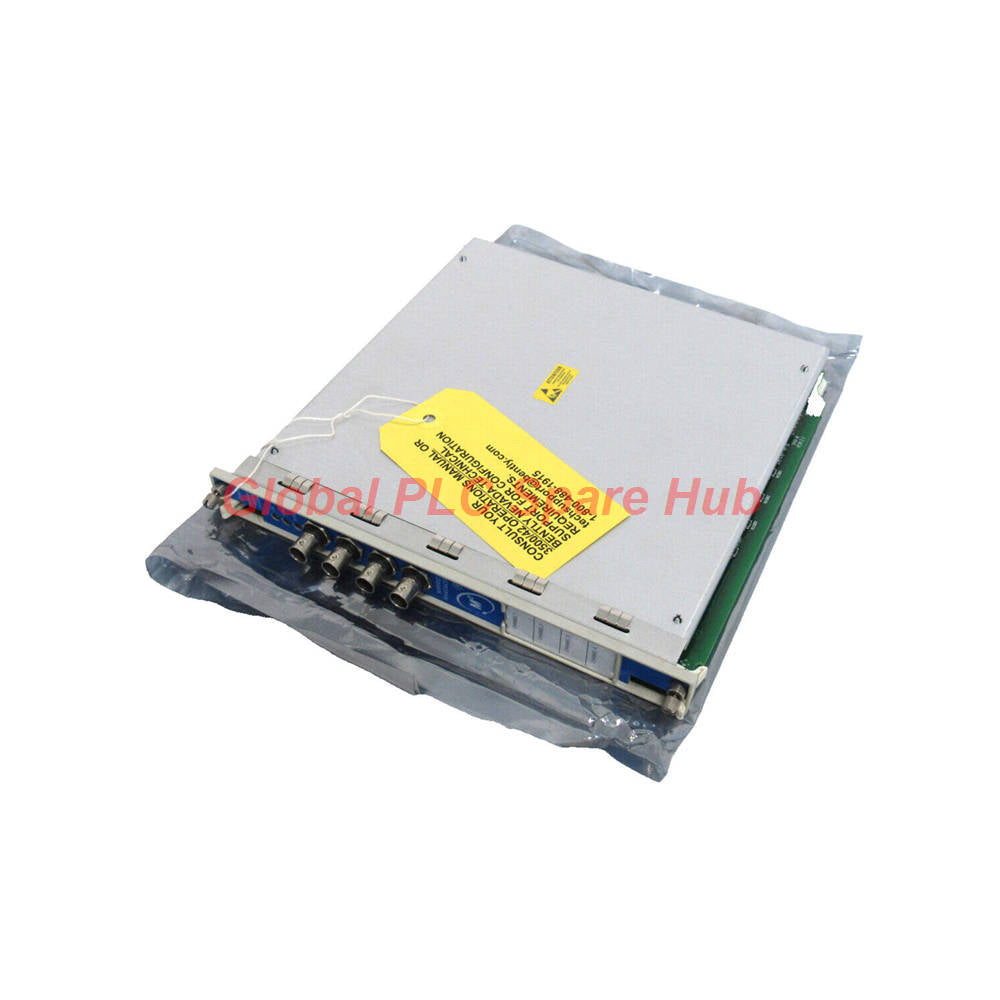

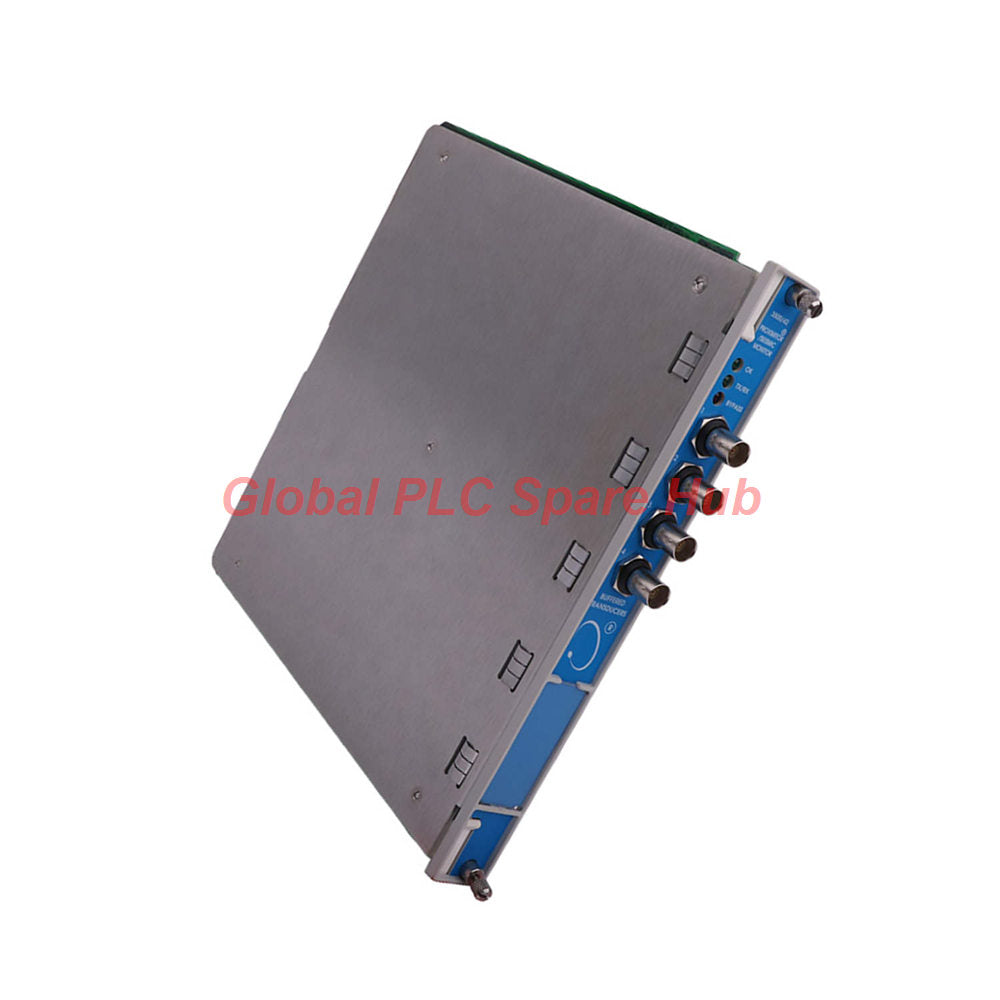

3500/42M-09-00 شاشة Bently Nevada Proximitor لقياس الاهتزازات الزلزالية

نظرة عامة هندسية: وحدة 3500/42M-09-00

تُعد 3500/42M-09-00 جهاز مراقبة زلزالية (Proximitor Seismic Monitor) عالي الأداء مصمم لنظام Bently Nevada 3500 لحماية الآلات. توفر هذه الوحدة ذات 4 قنوات معالجة إشارة شاملة لمحولات القرب والتسارع والسرعة. وهي مصممة لتوفير مراقبة موثوقة للاهتزاز والدفع والتمدد للآلات الدوارة الحساسة في البيئات الصناعية الصعبة.

تفصيل التكوين

تستخدم 3500/42M-09-00 نظام طلب وحدات لتحديد إمكانيات الإدخال/الإخراج. ارجع إلى الهيكل أدناه:

• 3500/42M – وحدة المراقبة الأساسية
  • -09 – نوع وحدة الإدخال/الإخراج: 128229-01
    • الوصف: وحدة الإدخال/الإخراج Prox/Velom مع نهايات داخلية
    • دعم المحولات: Proximitor، Accelerometer، Velomitor، أو HTVS
  • -00 – موافقة الوكالة: لا يوجد (قياسي)

مصفوفة الأداء الفني

• العلامة التجارية/السلسلة: Bently Nevada / نظام الحماية 3500
• معرف المكون: 3500/42M-09-00
• قنوات الإدخال: 4 قنوات (القرب/السرعة/التسارع)
• مقاومة الإدخال: 10 كيلو أوم (قياسي)
• إخراج المسجل: 4–20 مللي أمبير (يتناسب مع النطاق الكامل)
• طاقة المحول: -24 فولت تيار مستمر اسميًا
• الدقة: 0.3662 ميكرو أمبير لكل بت
• معدل التحديث: ≤100 مللي ثانية
• الوزن: 0.91 كجم (الوحدة الرئيسية)

رؤى Global PLC Spare HUB

تُعد 3500/42M-09-00 المعيار الصناعي لحماية الأصول الدوارة ذات القيمة العالية. تكمن قوتها التشخيصية في مجموعات الفلاتر المتنوعة — بما في ذلك Smax وNot-1X وتصفية المتجهات — والتي تعد ضرورية للكشف عن انحراف خط مركز العمود وعدم استقرار المحامل. نوصي بهذه الوحدة للمشغلين الذين يديرون توربينات بخارية، ضواغط طرد مركزي، ومراوح صناعية كبيرة حيث يمنع التحديد الدقيق لحالة الماكينة الأعطال الكارثية.

الخدمات اللوجستية والدعم

• ضمان الجودة: كل وحدة مدعومة بضمان أداء لمدة 12 شهرًا.
• الخدمات اللوجستية: نوفر شحنًا عالميًا موثوقًا وسريعًا عبر FedEx وUPS وDHL.
• التسليم: يتم إعداد جميع العناصر المتوفرة في المخزون للإرسال في غضون 24-48 ساعة.

الأسئلة الفنية المتكررة من الخبراء

ما هي الميزة الأساسية لوحدة الإدخال/الإخراج ذات النهايات الداخلية (-09)؟
تعمل النهايات الداخلية على تبسيط توصيلات الأسلاك في اللوحة عن طريق الاستغناء عن الحاجة إلى أشرطة عازلة خارجية، مما يقلل بشكل كبير من وقت التركيب ونقاط الفشل المحتملة في توصيلات الأسلاك.

هل يمكنني استبدال وحدة 3500/42 القديمة بإصدار 3500/42M؟
نعم، 3500/42M هي تطور وظيفي مباشر، ولكن تأكد دائمًا من إصدار برنامج تكوين الرف الحالي لديك لضمان دعم أحدث ميزات معالجة الإشارة من سلسلة "M".

لماذا تختلف قراءات السرعة الخاصة بي عن مواصفات المستشعر؟
عند استخدام حواجز زينر (MTL 764)، تحقق من تطبيق عوامل تصحيح الدقة المحددة، حيث يمكن أن تُدخل الحواجز الخارجية انحيازًا بنسبة -3% يجب أخذه في الاعتبار عند المعايرة.

كيف أتعامل مع حالة "ليست موافقة" على قناة؟
تشير حالة "ليست موافقة" عادةً إلى عطل في المحول، أو قطع في الكابل، أو انخفاض في جهد الإمداد؛ تحقق أولاً من قضيب الطاقة -24 فولت تيار مستمر عند وحدة الإدخال/الإخراج باستخدام مقياس متعدد عالي المقاومة.

نصيحة للاختيار: كيف أختار مرشح المتجهات الصحيح؟
اختر مرشح المتجهات بناءً على أنماط الأعطال الرئيسية لآلتك — استخدم 1X/2X لمشاكل الموازنة أو Smax لتحليل مدار خط مركز العمود المعقد في مجموعات المحامل المتعددة.

أفضل ممارسات التكامل

• الكابلات: استخدم كابلات محورية محمية لجميع مدخلات المحولات للحفاظ على نسب إشارة إلى ضوضاء عالية، خاصة عند التشغيل في بيئات كهرومغناطيسية عالية التداخل.
• المعايرة: قم بإجراء معايرة الصفر/النطاق أثناء التشغيل الأولي للتأكد من أن إخراج المسجل يبقى ضمن هامش الخطأ ±0.7% عبر تقلبات درجة الحرارة المحيطة لموقعك.
• البيئة: على الرغم من تصنيف IP20، تأكد من أن غلاف رف 3500 يوفر تدفق هواء بالحمل الحراري الكافي للحفاظ على استهلاك طاقة الوحدة (7.7 واط) ضمن حدود التصميم الحراري.
