3500/40-01-02 نظام مراقبة مستشعر التقارب Bently Nevada 3500/40M Proximitor Monitor System

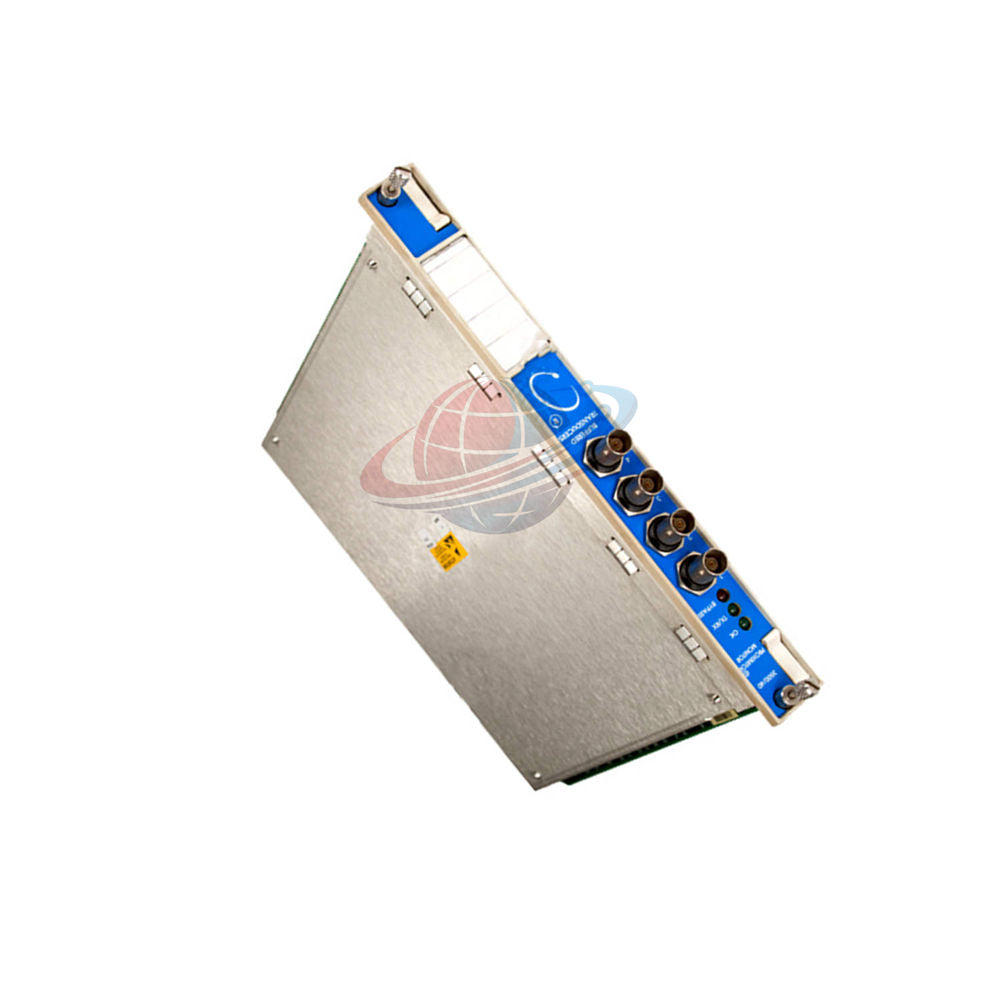

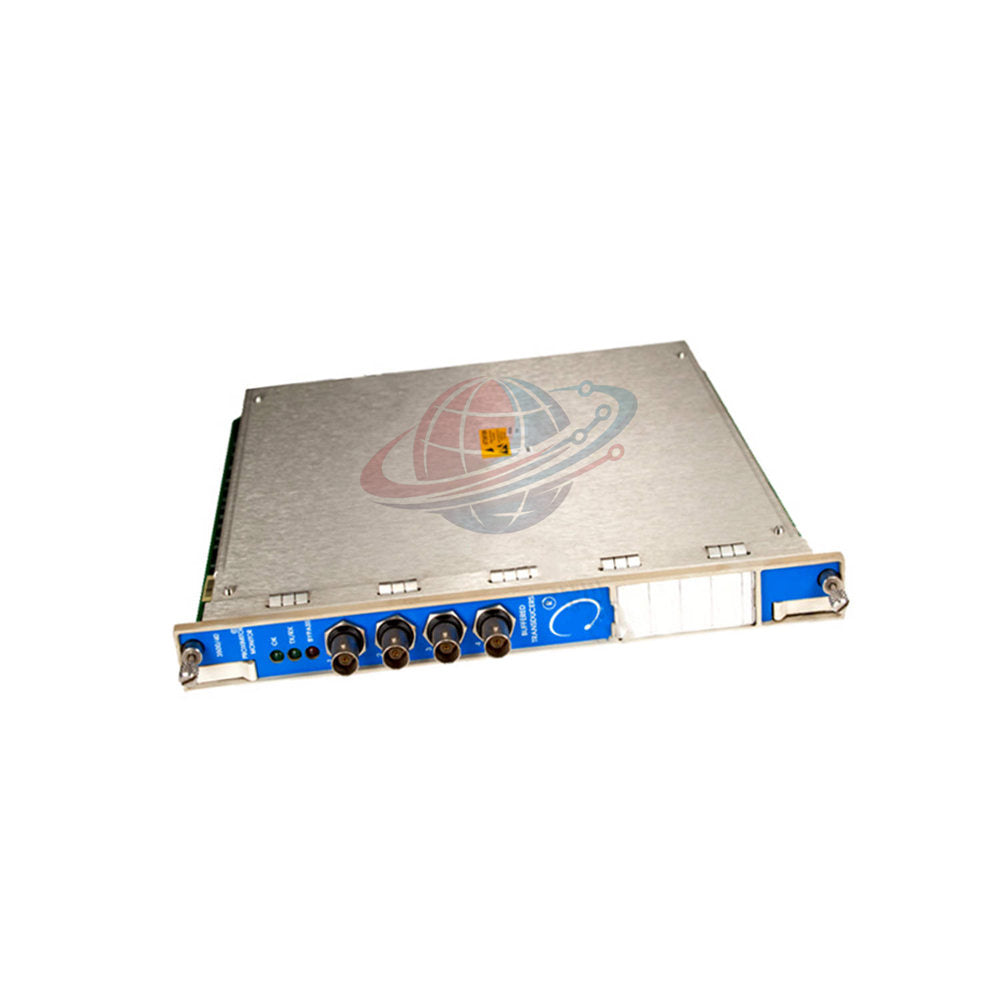

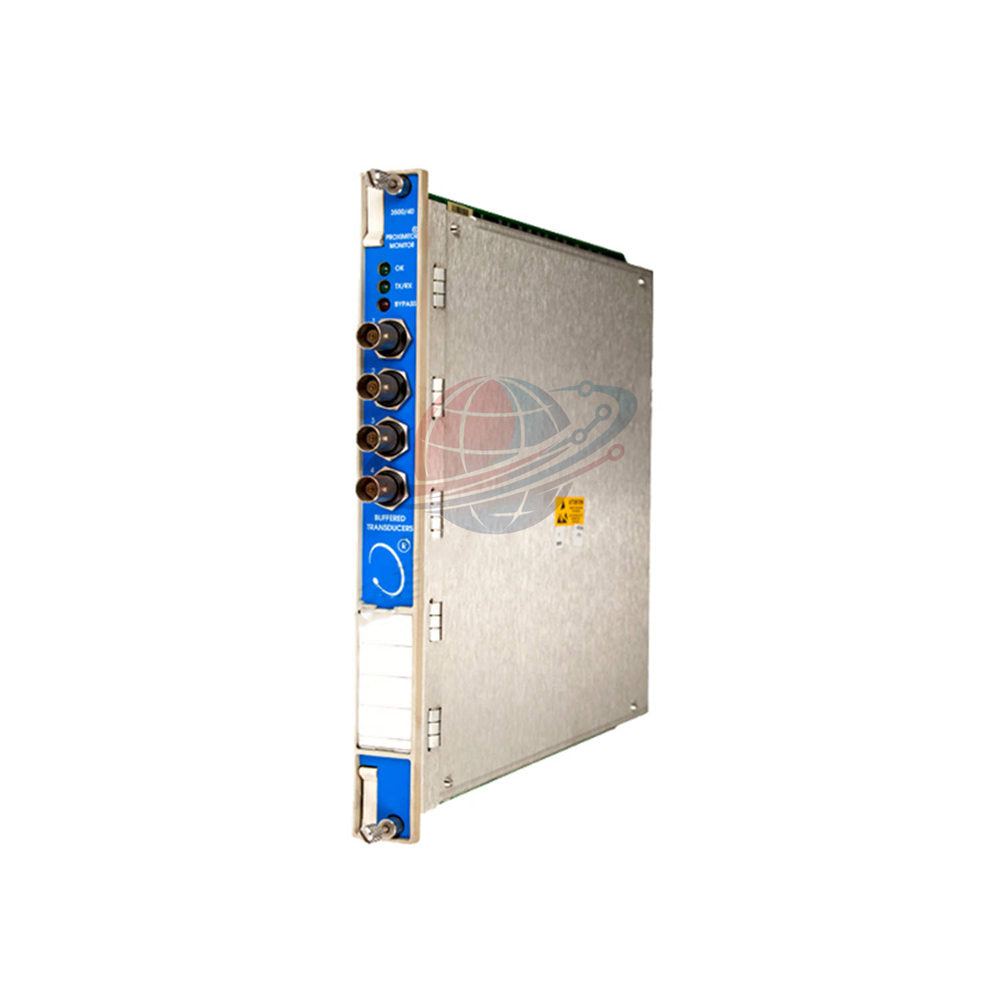

نظرة عامة على جهاز مراقبة التقارب Bently Nevada 3500/40M 3500/40-01-02

يُعد الجهاز 3500/40-01-02، الذي صممته شركة Bently Nevada، جهاز مراقبة عالي الأداء ذو أربع قنوات يُركّب على الرف ومصمم لقبول المدخلات من محولات التقارب. يقوم الجهاز 3500/40-01-02 بمعالجة الإشارات لتوفير قياسات دقيقة للاهتزاز والموقع، مع مقارنة القيم المرصودة باستمرار بنقاط ضبط الإنذار القابلة للبرمجة من قبل المستخدم لحماية الآلات.

رؤية Global PLC Spare HUB

يستخدم متخصصو حماية الآلات في Global PLC Spare HUB بشكل متكرر الجهاز 3500/40-01-02 في رفوف التوربينات الحرجة حيث يفرض التتبع المستمر للاهتزاز الشعاعي وموقع الدفع منطق الإغلاق الطارئ. خلال مشروع حديث لتجديد توربين في منشأة لتوليد الطاقة الثقيلة، قام فريقنا الهندسي بتقييم أداء استجابة المرشح تحت سرعات دوران عمود متغيرة. لقد تحققنا من أن تكوين مرشحات المتجهات 1X و 2X بشكل صحيح ضمن برنامج تكوين الرف يلغي تداخل الضوضاء تحت المتزامنة، مما يحافظ على دقة قياس صارمة تبلغ +/-0.33% من النطاق الكامل عبر قطارات الضاغط عالية السرعة.

تفصيل التكوين وتسلسل ترميز اللاحقة

• طراز الشاشة الأساسي: 3500/40M - سلسلة شاشات التقارب بأربع قنوات (3500/40-01-02)
• تفصيلات اللاحقة
  • نوع وحدة الإدخال/الإخراج (-01): وحدة إدخال/إخراج التقارب تتميز بوصلات داخلية
  • خيار موافقة الوكالة (-02): شهادة منطقة خطرة ATEX / CSA مصنفة للمناطق من الفئة 1، المنطقة 2
• قنوات القياس الأساسية المدعومة: الاهتزاز الشعاعي، موضع الدفع، اللامركزية، التمدد التفاضلي، ومعلمات REBAM

المواصفات الفنية

المعدات المناسبة وسيناريوهات التطبيق

• توربينات البخار الكبيرة، وموسعات الغاز، وضواغط الطرد المركزي الصناعية الثقيلة.
• مجموعات مولدات التوربينات الكهرومائية الحيوية ومضخات تغذية الغلايات متعددة المراحل.
• بيئات معالجة المصانع الصناعية الخطرة المصنفة من الفئة 1، المنطقة 2.
• رفوف حماية الآلات التي تتطلب مراقبة عتبة نقطة ضبط الإنذار والخطر في الوقت الفعلي.

قدرات التشخيص ومعالجة الإشارات

• توفر مؤشرات LED الأمامية OK و TX/RX و Bypass تغذية مرئية فورية للحالة حول سلامة الوحدة واتصال الشبكة.
• تسمح موصلات المحول المحوري المخبأة في اللوحة الأمامية بجمع بيانات الذبذبات أو التشخيص المباشرة لكل قناة.
• مرشحات قابلة للبرمجة متقدمة (مباشر، فجوة، ليس 1X، متجه 1X و 2X) تعزل الاهتزاز الميكانيكي الحقيقي عن الاهتزاز الكهربائي.
• تكتشف إجراءات المراقبة الذاتية المستمرة أعطال ناقل الحركة الداخلية وانحرافات مصدر طاقة المحول على الفور.

الشحن، التنفيذ، وشروط الضمان

• الحالة والتعبئة: جديد تمامًا ومعايير تعبئة المصنع الأصلية.
• وقت التسليم: معالجة الطلبات السريعة في غضون 24 إلى 48 ساعة وتنفيذ الإرسال العالمي.
• شركات الشحن: النقل الدولي السريع عبر FedEx، UPS، و DHL.
• ضمان الضمان: بند شامل لحماية من عيوب التصنيع لمدة 12 شهرًا.

الأسئلة المتكررة (FAQ)

س: لماذا يتطلب جهاز المراقبة 3500/40-01-02 مراجعات برامج ثابتة ومختلفة مثل 3500/01 الإصدار 2.50؟

ج: تضمن مطابقة الحد الأدنى من مراجعات البرامج الثابتة والبرامج التوافق الكامل لبروتوكول اللوحة الخلفية، مما يمنع أخطاء تحليل التكوين أثناء بدء تشغيل الرف.

س: هل يمكن استخدام كتل الإنهاء الخارجية مع وحدة الإدخال/الإخراج ذات الإنهاء الداخلي المرفقة مع حزمة 3500/40-01-02؟

ج: لا، لا يمكن استخدام كتل الإنهاء الخارجية ماديًا أو كهربائيًا مع وحدات الإدخال/الإخراج ذات الإنهاء الداخلي، حيث يتم توجيه الكابلات مباشرة إلى شرائط الطرفية الداخلية.

س: كيف يتحقق فنيو الأجهزة من أن إعدادات مرشح المتجه 1X و 2X تعمل بشكل صحيح على 3500/40-01-02؟

ج: يمكن للفنيين توصيل راسم ذبذبات بموصلات الإخراج المحورية المخبأة في اللوحة الأمامية ومقارنة أشكال موجات الإشارة الخام بقيم تكوين الرف المعالجة.

س: ما هو الإجراء التصحيحي المطلوب إذا ومض مؤشر LED OK في اللوحة الأمامية لـ 3500/40-01-02 أو انطفأ أثناء التشغيل العادي للتوربين؟

ج: يشير مؤشر LED OK غير مضاء أو وامض إلى خطأ في فجوة المحول، أو كابل محوري قصير الدائرة، أو عطل في الدائرة الداخلية يتطلب تحليل سجل أحداث الرف على الفور.

س: ما هي العوامل الهندسية الحاسمة التي يجب تقييمها عند اختيار خيارات حساسية المجس (مثل 100 ملي فولت/ميل مقابل 200 ملي فولت/ميل) لـ 3500/40-01-02؟

ج: يجب على المهندسين مطابقة إعداد حساسية الشاشة بدقة مع مقياس الإخراج الفعلي لطرف المجس التقاربي المثبت للحفاظ على خطية القياس المطلقة.
